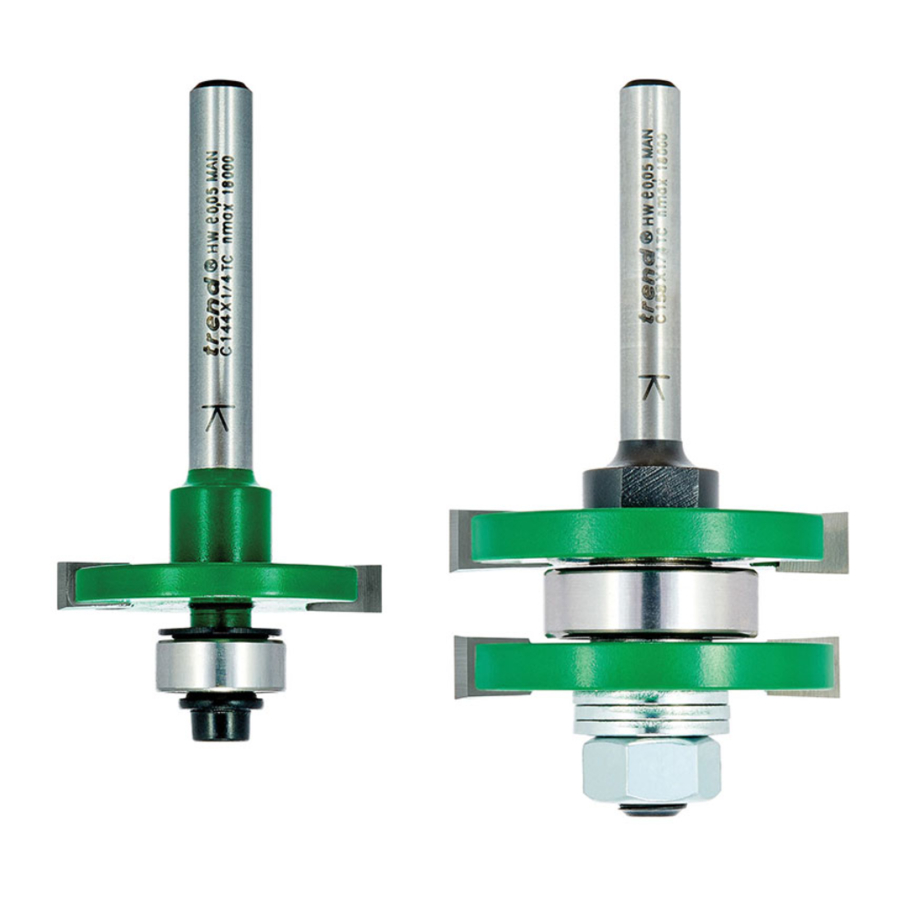

TREND C158 - Návod k sadě pro pero a drážku

ÚVOD

Děkujeme vám za zakoupení této frézy Trend, která by vám měla poskytnout trvalý výkon, pokud ji budete používat v souladu s těmito pokyny.
V této krabici naleznete sestavu pro pero a drážku a sadu nastavitelných podložek.
V těchto pokynech se používají následující symboly.

Označuje riziko zranění osob, ztráty života nebo poškození nástroje v případě nedodržení pokynů.

Viz návod k obsluze vašeho elektrického nářadí.

Tato fréza nesmí být uvedena do provozu, dokud nebude zjištěno, že elektrické nářadí, které má být k této jednotce připojeno, je v souladu s 2006/42/ES (identifikováno označením CE na elektrickém nářadí).

ZAMÝŠLENÉ POUŽITÍ

Tato sada fréz je určena k použití ve frézce s pevnou hlavou k výrobě spoje pero a drážka v dřevě a MDF.

Tloušťka materiálu:
min. 15 mm
max. 18 mm

BEZPEČNOST

Před použitím si prosím přečtěte a pochopte bezpečnostní body na konci tohoto návodu a také návod k obsluze elektrického nářadí.

USCHOVEJTE TYTO POKYNY NA BEZPEČNÉM MÍSTĚ.

Upozorňujeme uživatele ve Velké Británii na nařízení The Provision and Use of Work Equipment Regulations 1998 a veškeré následné změny.

Uživatelé by si také měli přečíst HSE/HSC Safe
Use of Woodworking Machinery Approved Code of Practice and Guidance Document a veškeré změny.

Uživatelé musí být kompetentní v používání dřevoobráběcích zařízení před použitím našich produktů.

Ujistěte se, že pracovní poloha je pohodlná a součást je bezpečně upnuta.
Udržujte děti a návštěvníky mimo dosah nástrojů a pracovní oblasti. Všechny nástroje mají zbytkové riziko, proto je třeba s nimi zacházet opatrně.

Je třeba věnovat pozornost informačnímu listu HSE č. 18 o bezpečném používání svislých vřetenových frézek a veškerým revizím.

POTŘEBNÉ POLOŽKY

• Frézka s vhodnou upínací kleštinou.
• Frézovací stůl nebo horní stojan pro frézku.
• Ruční nářadí.
• 13mm A/F klíč.

POLOŽKA V BALENÍ A POPIS SOUČÁSTÍ

1. Trn x1
2. Matice 13 mm A/F x1
3. Drážkovač průměr 41 mm, šířka řezu 6,3 mm x2
4. Ložisko průměr 22 mm x1
5. Podložka 0,5 mm x2
6. Podložka 1,5 mm x3
7. Rozpěrka 6 mm x1
8. Návod x1

MONTÁŽ

Sada je dodávána v konfiguraci pro pero. Nezapomeňte však nejprve vyfrézovat drážku.
Změny v utažení lze dosáhnout přidáním nebo odebráním podložek. To je nejdůležitější po přeostření.
Kuličkové ložisko na každé sestavě automaticky zajistí správnou hloubku řezu.
Při opětovné montáži postupujte podle pořadí na obou diagramech.
Ujistěte se, že drážkovače jsou sestaveny správným způsobem, tj. aby odpovídaly otáčení vřetena.

Při použití skládaného nástroje (vícebřitý, blok, drážkovač atd.) na vřetenu se ujistěte, že jsou břity vůči sobě střídavě uspořádány, aby se snížil dopad řezu. POZNÁMKA: Diagramy ukazují břity nestřídavě pro přehlednost.

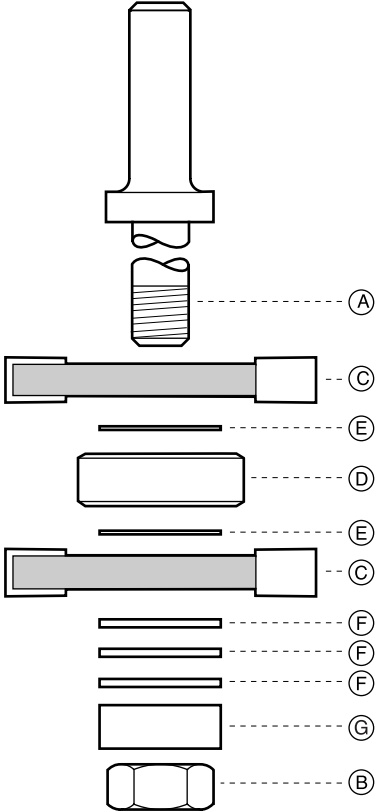

Sestava pro pero

jak je dodáváno

P.T.O

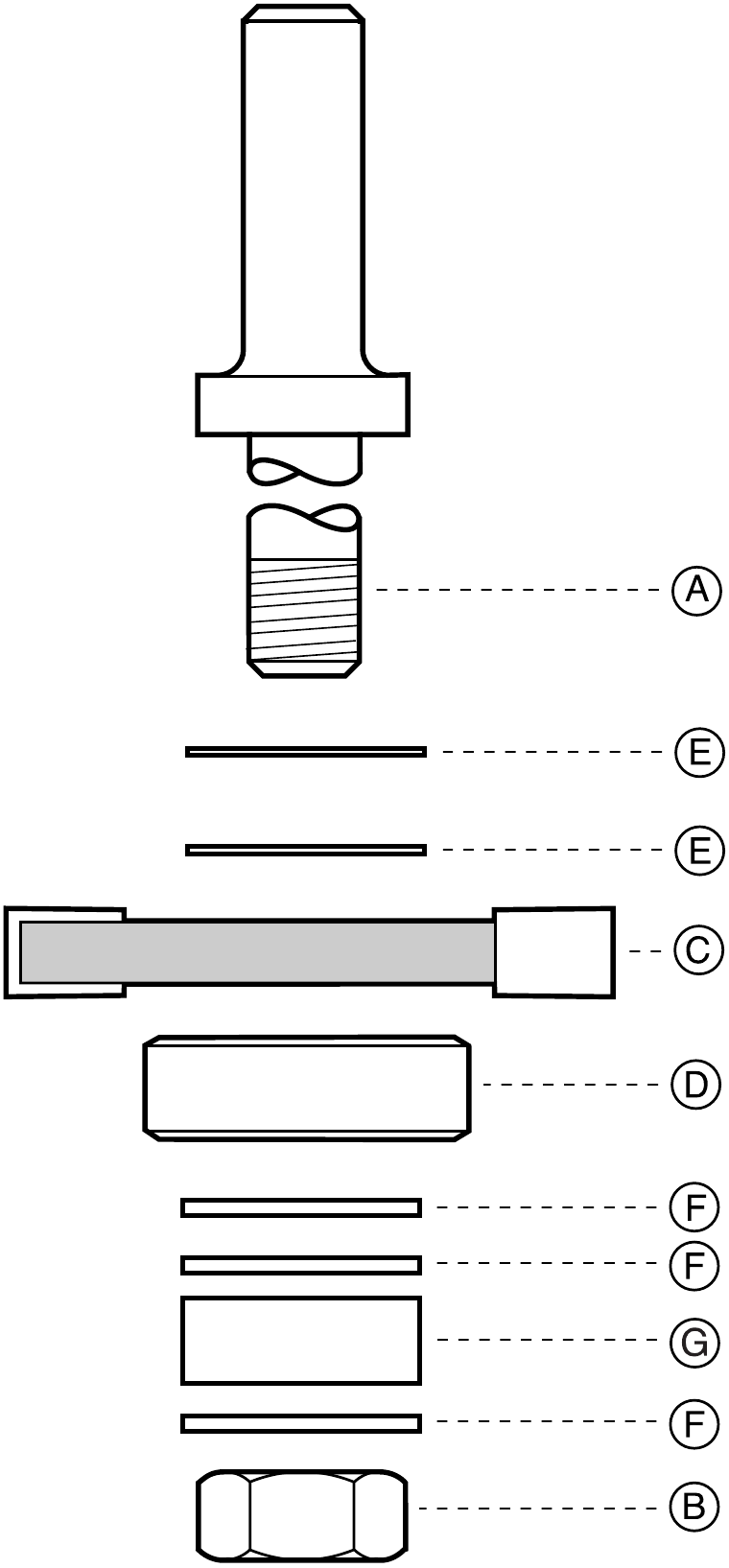

Sestava pro drážku

PROVOZ

Opatrně odstraňte ochranný vosk z frézy a zlikvidujte jej.
Vložte stopku frézy do kleštiny alespoň po vyznačenou čáru na stopce. Tím zajistíte, že v kleštině bude držena alespoň 3/4 délky stopky.

Doporučená rychlost je 18 000 ot/min.

Frézování drážky

Povolte matici 13mm A/F klíčem, vyjměte všechny díly a znovu sestavte podle schématu sestavy pro drážku. Nastavte frézu do požadované výšky proti dřevu (to bude záviset na tloušťce dřeva).

Ložisko automaticky zajistí správnou hloubku řezu. Pokud není použit boční doraz, bude vyžadován náběhový kus.

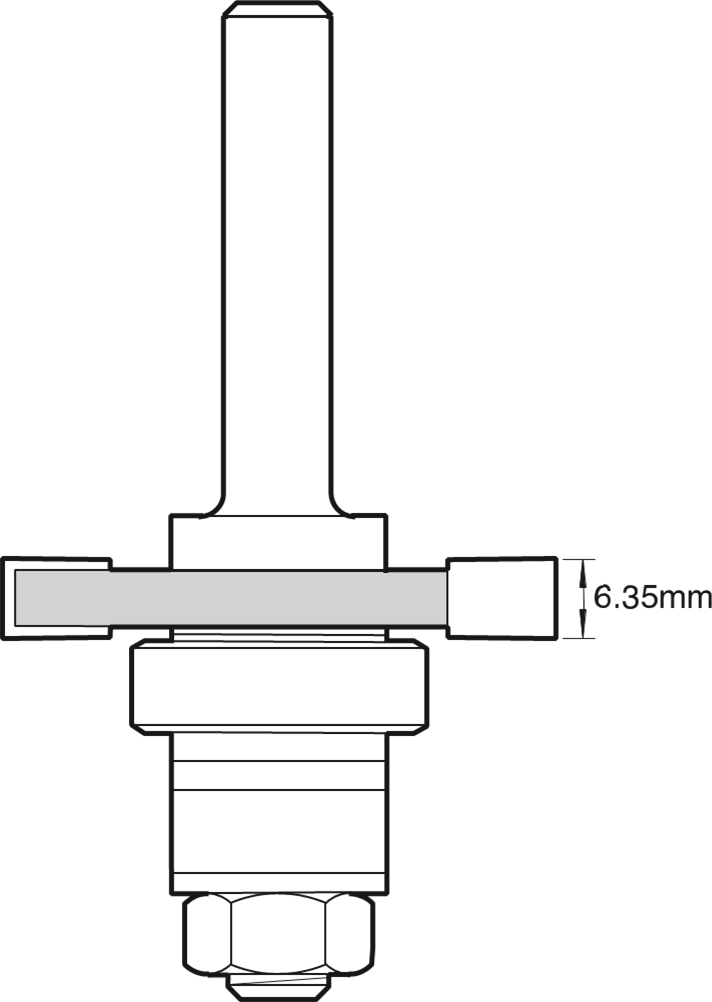

Frézování pera

Povolte matici 13mm A/F klíčem, vyjměte všechny díly a znovu sestavte podle schématu sestavy pro pero. Drážkovače C by měly být vůči sobě v úhlu 90°, aby se snížil dopad řezu. Výšku frézy bude nutné upravit tak, aby odpovídala drážce.

Vytvořený spoj bude mírně volný, aby se usnadnila montáž hotového spoje. Pro těsný spoj by měly být přidány další podložky E na obě strany ložiska v sestavě pro pero.

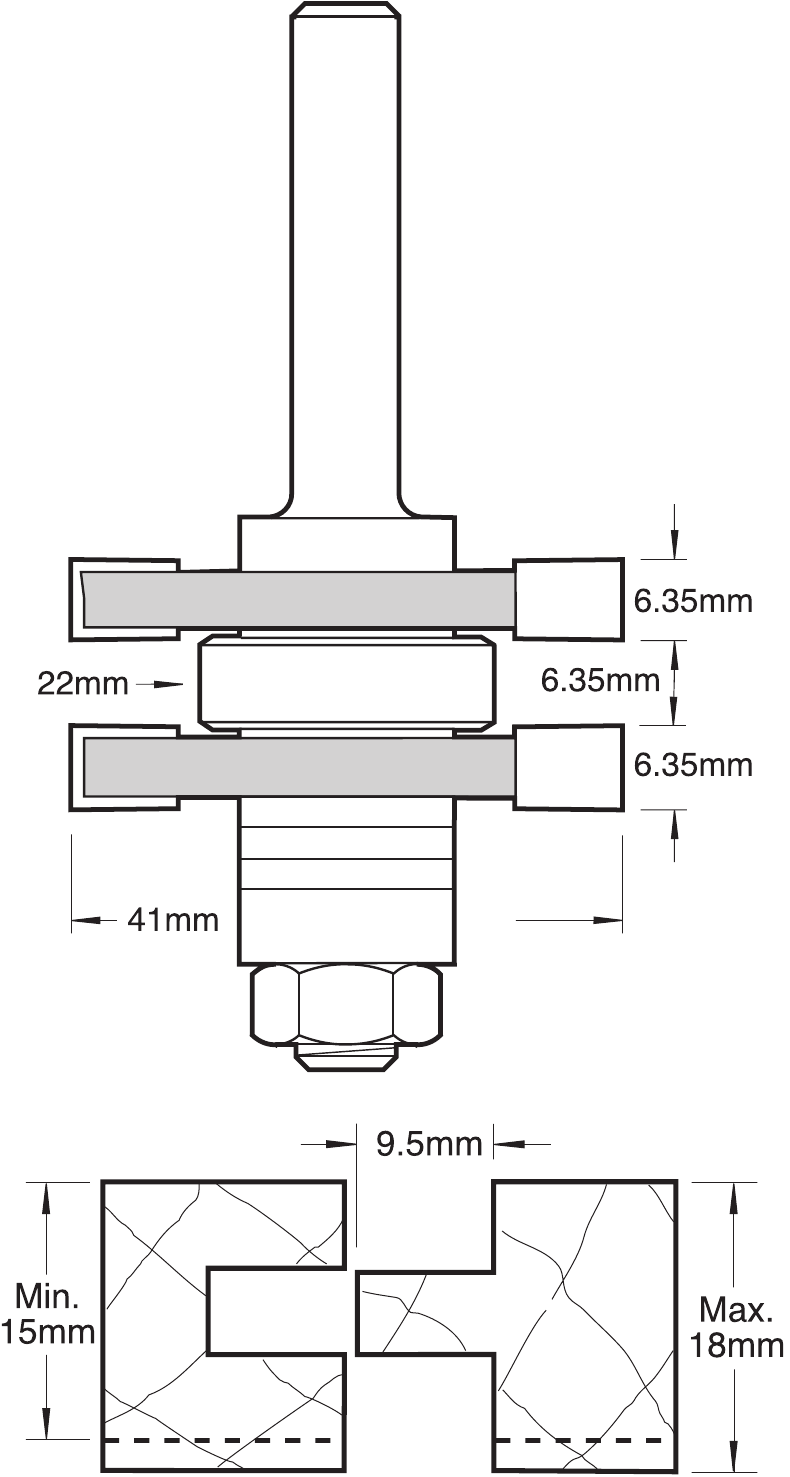

Spoj pero a drážka zobrazující minimální a maximální možnou tloušťku dřeva.

Před použitím frézy se ujistěte, že je správně sestavena a pojistná matice je plně utažena na správný moment.

NÁHRADNÍ DÍLY

Používejte pouze originální náhradní díly a příslušenství Trend.

ÚDRŽBA

Trvalý uspokojivý provoz závisí na správné péči o nástroj a pravidelném čištění.

Čištění

• Pravidelně odstraňujte usazeniny pryskyřice.
• Naneste na stopky ochranu proti korozi. Nepoužívejte ochranu proti korozi na kuličková ložiska.

Mazání

• Použijte suchý mazací sprej PTFE na nástroj.
• Naneste na stopky ochranu proti korozi. Nepoužívejte ochranu proti korozi na kuličková ložiska.

Skladování

Po použití vždy vraťte frézu do obalu.

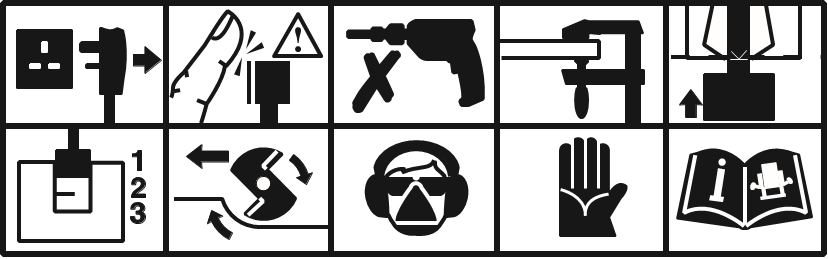

Bezpečnostní body

1. Odpojte elektrické nářadí a příslušenství od napájení, když se nepoužívá, před servisem, při provádění úprav a při výměně příslušenství, jako jsou frézy. Ujistěte se, že je spínač v poloze "vypnuto" (off) a fréza se přestala otáčet.
2. Přečtěte si a pochopte pokyny dodané s elektrickým nářadím, příslušenstvím a frézou.
3. Musí být používány aktuální osobní ochranné prostředky (OOP) pro ochranu zraku, sluchu a dýchacích cest. Udržujte ruce, vlasy a oděv mimo dosah frézy.
4. Před každým použitím zkontrolujte, zda je fréza ostrá a nepoškozená. Nepoužívejte, pokud je fréza tupá, zlomená nebo prasklá nebo pokud je patrné nebo podezřelé jakékoli poškození.
5. Maximální rychlost (nmax) vyznačená na nástroji nebo v pokynech nebo na obalu nesmí být překročena. Pokud je uveden rozsah rychlostí, je třeba jej dodržovat.
6. Vložte stopku do kleštiny frézky alespoň po vyznačenou čáru na stopce. Tím zajistíte, že v kleštině bude držena alespoň 3/4 délky stopky. Ujistěte se, že upínací plochy jsou čisté.
7. Zkontrolujte, zda jsou všechny upevňovací a spojovací matice, šrouby a vruty na elektrickém nářadí, příslušenství a řezných nástrojích správně sestaveny, utaženy a na správný moment před použitím.
8. Ujistěte se, že jsou namontovány všechny štíty, kryty a odsávání prachu.
9. Směr frézování musí být vždy opačný ke směru otáčení frézy.
10. Nezapínejte elektrické nářadí, když se fréza dotýká obrobku.
11. Před zahájením jakéhokoli projektu by měly být provedeny zkušební řezy v odpadním materiálu.
12. Oprava nástrojů je povolena pouze podle pokynů výrobce nástrojů.
13. Neprovádějte hluboké řezy v jednom průchodu, provádějte mělké průchody, abyste snížili boční zatížení působící na frézu.

Další bezpečnostní rady naleznete na www.trend-uk.com/safety.

Naše politika neustálého zlepšování znamená, že se specifikace mohou změnit bez upozornění. Společnost Trend Machinery & Cutting Tools Ltd. nenese odpovědnost za žádný materiál, který se stal nepoužitelným, ani za žádnou formu následné ztráty.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte suroviny namísto likvidace jako odpad.

Obal by měl být roztříděn pro ekologickou recyklaci.
Výrobek a jeho příslušenství by měly být na konci své životnosti roztříděny pro ekologickou recyklaci.

ZÁRUKA

Na všechny produkty Trend se vztahuje záruka na vady zpracování nebo materiálu, s výjimkou produktů, které byly poškozeny v důsledku nesprávného použití nebo údržby.

© Trend Machinery & Cutting Tools Ltd. 2014 E&OE ® Všechny ochranné známky jsou uznávány

Trend Machinery & Cutting Tools Ltd.
Odhams Trading Estate St Albans Road
Watford WD24 7TR England
Tel: 0044(0)1923 249911
technical@trendm.co.uk
www.trend-uk.com
