Epson LW-300 - Ръководство за създаване на етикети

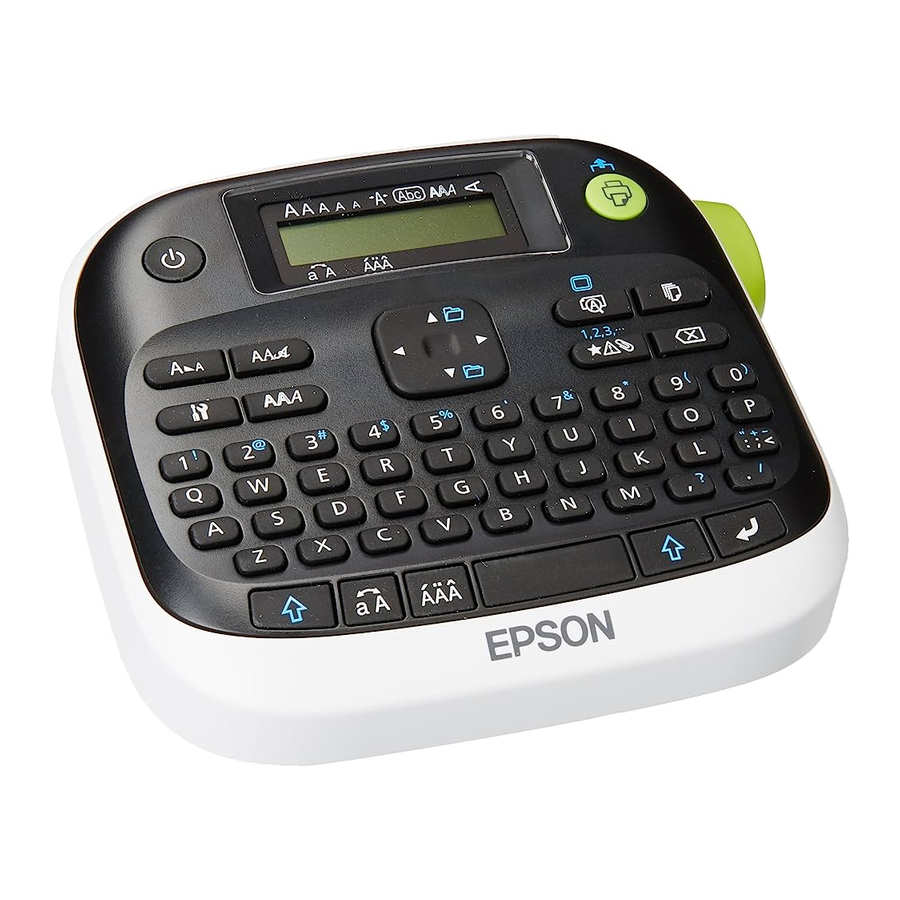

Имена и функции на бутоните

1. Power (Захранване)
2. Font (Шрифт)
3. Font size (Размер на шрифта)
4. Font style (Стил на шрифта)
5. Settings (Настройки)
6. Character keys (Клавиши за символи)
7. Shift key (Клавиш Shift)
8. Caps lock
9. Accent (Ударение)
10. Space (Интервал)
11. Shift key (Клавиш Shift)
12. Select/Enter (Избор/Въвеждане)
13. Punctuation (Пунктуация)
14. Symbols (Символи)
15. Delete (Изтриване) ( изтрива целия текст)
16. Preview (Преглед)
17. Print copies (Печат на копия)
18. Cursor keys (Клавиши за курсора) ( отива на предишния или следващия етикет)
19. Print (Печат) ( + подава лентата)
20. Cut button (Бутон за отрязване)
21. Display (Дисплей)

Изключване на захранването

Натиснете , за да изключите захранването. Ако използвате AC адаптер, изключете го от контакта и продукта. Ако са поставени батерии, извадете ги само ако продуктът няма да се използва дълго време.

Индикатори на дисплея

Индикаторите на дисплея показват дали настройките са активирани или не.

1. Font size (Размер на шрифта)
2. Font width (Ширина на шрифта)
3. Frame (Рамка)
4. Font style (Стил на шрифта)
5. Vertical text (Вертикален текст)
6. Battery level (Ниво на батерията)
7. Cursor (Курсор) (мига, за да покаже текущата позиция)
8. Line number (Номер на ред) (появява се, когато има няколко реда)

Забележка: Можете да отпечатате до два реда текст.

9. Accent mark options (Опции за ударение)
10. Upper/lower case (Главни/малки букви)
11. Label number (Номер на етикет) (можете да запазите до 30 етикета)

Настройки на дисплея

Можете да регулирате следните настройки на дисплея.
Contrast (Контраст): Регулира плътността на шрифтовете на дисплея. (Стойност: -5 до +5)
Language (Език): Променя езика на настройките и съобщенията на дисплея.
inch: cm (инч: см): Избира мерната единица.
За да регулирате настройките на дисплея, следвайте стъпките по-долу:

1. Натиснете , за да включите продукта.
2. Натиснете .
3. Натиснете или , за да маркирате настройка, след това натиснете , за да я изберете.
4. Натиснете или , за да изберете опции за настройка, след това натиснете .

Настройка

Този продукт работи с батерии (не са включени) или с AC адаптер (не е включен).

Поставяне на батерии

1. Свалете задния капак.

2. Поставете 6 AAA алкални батерии.

   Забележка: Ако трябва да инсталирате касета с лента, вижте "Поставяне на касета с лента" по-долу.
3. Поставете капака и го щракнете на място.


Опционален AC адаптер

APT0615Z1-1

Уверете се, че използвате AC адаптер APT0615Z1-1, в противен случай може да възникне повреда.

1. Включете единия край на AC адаптера в продукта.
2. Включете другия край на AC адаптера в контакта.


Поставяне на касета с лента

1. Отстранете всяка хлабина от мастилената лента.

2. Свалете задния капак, ако е необходимо.

3. Поставете касетата с лента и я натиснете здраво, докато щракне на място. Ако има излишна лента, подайте края на лентата през отвора за водача на лентата.

4. Поставете капака и го щракнете на място.

Подготовка на лентата

След като поставите касета с лента, уверете се, че сте подали малко лента през отвора за водача на лентата, за да я позиционирате за печат.

1. Натиснете , за да включите продукта.
2. Натиснете .
3. Натиснете Cut button (Бутон за отрязване), за да отрежете лентата.

Не натискайте Cut button (Бутон за отрязване), докато лентата не спре да се движи, в противен случай касетата с лента може да се повреди.

Изваждане на касета с лента

1. Свалете задния капак.
2. Хванете касетата за зъбчетата и я повдигнете направо нагоре.


Избор на език

1. Натиснете , за да включите продукта.
2. Натиснете .
3. Натиснете или , за да маркирате Language (Език), след това натиснете .
4. Натиснете или , за да изберете вашия език, след това натиснете .

Създаване на етикети

Използвайте клавишите за въвеждане на текст, след което вижте по-долу.

Промяна на регистъра на буквите

Натиснете , за да въведете главни или малки букви за всички букви или + символ за единична буква.

Изтриване на символи

Натиснете .
Изтрива един символ назад. Изтриване на етикет

1. Натиснете .
2. Когато се появи съобщение за потвърждение, натиснете . Целият въведен текст ще бъде изтрит.

Прекъсване на редове

Натиснете .
Прекъсва реда от символа до курсора.
Номерът на реда е посочен на дисплея.

Забележка: Можете да отпечатате максимум два реда текст. Ако се опитате да надвишите максимума, се появява и няма да можете да печатате. Натиснете , за да изтриете и отпечатайте вашия етикет.

Добавяне на пунктуация

Има две групи налични пунктуационни знаци.

1. Натиснете многократно, за да превъртите наличните знаци.
2. Натиснете , за да изберете желания знак.

1. Натиснете , след това натиснете многократно, за да превъртите наличните знаци.
2. Натиснете , за да изберете желания знак.

Добавяне на символи

1. Натиснете .
2. Натиснете или , за да превъртите категориите, след което натиснете, за да изберете категория.
3. Натиснете или , за да изберете символ, след което натиснете .

Забележка: За да отмените и да се върнете към предишното меню, натиснете .

Добавяне на символи с ударение

Ако един символ може да включва ударение, можете да го изберете от списък, посочен на дисплея.

1. Натиснете + буква.
2. Натиснете .
   На дисплея се появява списък с опции (напр. ÈÉÊË).
3. Натиснете или , за да изберете елемент, след което натиснете .


Създаване на последователно номерирани етикети

1. Натиснете или , за да преместите курсора на позиция, където искате да добавите сериен номер, след което натиснете .
2. Въведете номер за първия етикет, след което натиснете .
   Номерът се увеличава с единица при отпечатване на няколко копия.


Запазване на етикети

Можете да създавате и запазвате до 30 етикета наведнъж.
За да създадете няколко етикета, въведете текста си, след което натиснете или , за да преминете към следващия етикет (номерът на етикета се появява отляво на текста).
За да отпечатате етикет, натиснете или , за да изберете етикета, който искате да отпечатате, след което натиснете .

Полезни функции

По-долу са дадени някои често срещани функции, които ще ви помогнат да персонализирате вашите етикети.

Промяна на размера на шрифта

1. Натиснете .
2. Натиснете или , за да изберете оформление на линията, след това натиснете .
3. Натиснете или , за да изберете размер на шрифта, след това натиснете .

   Съвет: Настройката е посочена на дисплея.

Промяна на шрифта

1. Натиснете .
2. Натиснете или , за да изберете шрифт, след това натиснете .

Шрифтът, използван за целия ред текст, ще се промени.

Налични шрифтове

Промяна на стила на шрифта

1. Натиснете .
2. Натиснете или , за да изберете стил, след това натиснете .

Забележка: Стиловете, приложени към малки или сложни знаци, може да не се отпечатат ясно.

Налични стилове

Добавяне на рамка

1. Натиснете .
2. Натиснете или , за да изберете Frame (Рамка), след това натиснете .
3. Натиснете или , за да превъртите през опциите, след това натиснете или въведете номера на рамката, за да изберете желаната рамка.


Определяне на дължината на етикетите

1. Натиснете .
2. Натиснете или , за да изберете Label length (Дължина на етикета), след това натиснете .
3. Натиснете или , за да изберете стойност (до 15 инча [40 см]), след това натиснете .

Съвет: Избирането на Auto (Автоматично) ще се настрои на правилната дължина автоматично.

Регулиране на разстоянието между знаците

1. Натиснете .
2. Натиснете или , за да изберете Char. spacing (Разстояние между знаците), след това натиснете .
3. Натиснете или , за да изберете Narrow (Тясен) или Wide (Широк), след това натиснете .


Забележка: Препоръчва се настройката по подразбиране (Narrow) (Тясен).

Промяна на ширината на шрифта

1. Натиснете .
2. Натиснете или , за да изберете Narrow (Тясен), след това натиснете .
3. Повторете стъпка 2.


Създаване на вертикален текст

1. Натиснете .
2. Натиснете или , за да изберете Vertical (Вертикален), след това натиснете .
3. Натиснете или , за да изберете On (Включено), след това натиснете .


Създаване на огледален текст

1. Натиснете .
2. Натиснете или , за да изберете Mirror print (Огледален печат), след това натиснете .
3. Натиснете или , за да изберете On (Включено), след това натиснете .


Отпечатване на етикети

Преглед на етикет

Натиснете .
Въведеният текст се превърта по дисплея.

Забележка: Могат да бъдат прегледани само текстът и дължината на етикета. Действителното изображение за печат няма да се покаже на дисплея.

Отпечатване на етикет

1. Натиснете .
   Дължината на етикета и броят на копията се показват на дисплея, докато етикетът се отпечатва.
2. Когато печатането спре, натиснете бутона Cut (Изрязване).

Не натискайте бутона Cut (Изрязване), докато лентата спре да се движи, в противен случай касетата с лентата може да се повреди.

Отпечатване на множество копия

1. Натиснете .
2. На следващия екран натиснете цифровите клавиши или бутоните или , за да въведете броя на копията (2-9).
3. Натиснете . Дължината на етикета и броят на копията се показват на дисплея, докато етикетът се отпечатва.
4. Когато печатането спре, натиснете бутона Cut (Изрязване), за да изрежете лентата. Между всяко копие ще бъде отпечатан знак за изрязване. Използвайте ножици, за да изрежете по знаците, за да отделите всеки етикет.


Регулиране на плътността на печат

1. Когато захранването е изключено, натиснете .
2. Натиснете .
3. Използвайте бутоните или , за да регулирате плътността на печат, след това натиснете .

Забележка: Препоръчва се стойността по подразбиране (0).

Прикрепване на етикети

1. Отлепете хартията на гърба.
2. Поставете етикета върху желаната повърхност и го притиснете здраво.

Почистване

Външна част

Използвайте суха, мека кърпа или, за упорити петна, влажна кърпа, която е била изцедена.

Никога не използвайте химикали или разтворители като бензин, разредител или алкохол, или химически препарат за прах. Това може да повреди продукта ви.

Почистване на печатащата глава

Ако печатът стане слаб или изкривен, печатащата глава може да се нуждае от почистване.
Извадете касетата с лентата и почистете печатащата глава с памучен тампон, навлажнен с медицински спирт, както е показано.

Отстраняване на неизправности

Съобщения

Съобщение	Проблем и решение
Insert tape (Поставете лента)	Не е инсталирана касета с лента. Изключете захранването и инсталирайте касета с лента.
Check battery (Проверете батерията)	Батериите може да се изтощават, батериите може да са инсталирани неправилно, използват се неалкални батерии с алкални батерии или стари и нови батерии се използват заедно. Изключете захранването и сменете батериите с нови или използвайте опционалния AC адаптер. Уверете се, че новите батерии са инсталирани правилно.
Too many lines (Твърде много редове)	Превишили сте максималния брой редове (2). Натиснете , за да изтриете редовете. (Вижте "Breaking lines" ("Прекъсване на редове") в "Editing text" ("Редактиране на текст").)
Seq. num. only 1 Sequence numbers have already	been set. You can only enter one sequence number per label. (са зададени. Можете да въведете само един пореден номер на етикет.)
Txt too long- OK? (Текстът е твърде дълъг - ОК?)	Въведеният текст е твърде дълъг за посочената дължина на етикета. Натиснете и регулирайте дължината на етикета или направете текста по-къс.
Overheated! (Прегряване!)	Печатащата глава е твърде гореща. Изключете захранването и извадете касетата с лентата. Оставете печатащата глава да се охлади, преди да опитате да печатате отново.
Cover open! (Капакът е отворен!)	Ако отворите задния капак, докато захранването е включено, това съобщение се показва и захранването се изключва автоматично. Винаги изключвайте захранването, преди да отворите задния капак.
Delete all text? (Да изтрия ли целия текст?)	Когато създавате етикет със специален формат, текущият текст ще бъде изтрит. Натиснете , за да изтриете текста и да покажете специалния формат.
Motor error! (Грешка в мотора!)	Възникна грешка в работата на мотора. Изключете захранването, след това го включете отново. Ако се появи същото съобщение, изключете захранването и се свържете с Epson.

Проблеми и решения

Проверете решенията по-долу, ако имате проблеми с използването на вашия продукт.

Продуктът не функционира нормално
Продуктът може да спре да функционира поради статично електричество или други причини. Ако вашият продукт не функционира нормално (т.е. захранването не се включва/изключва или дисплеят е изкривен), нулирайте продукта си, като следвате процедурата по-долу.

Нулирането на вашия продукт ще изтрие всички запазени етикети и форматиране и ще върне вашия продукт към настройките по подразбиране.

1. Натиснете , за да изключите захранването.
2. Натиснете и задръжте , и натиснете .
3. Когато се появи съобщение, натиснете (за да отмените, натиснете друг бутон).

Продуктът ще бъде нулиран.

Захранването е включено, но на дисплея не се появяват изображения

• Уверете се, че батериите са поставени правилно.
• Сменете батериите с нови или използвайте опционалния AC адаптер (APT0615Z1-1).

Уверете се, че използвате AC адаптер APT0615Z1-1, в противен случай може да възникне повреда.

• Ако използвате AC адаптер, уверете се, че е здраво свързан както към контакта, така и към продукта.
• Регулирайте контраста (вижте "Display settings" ("Настройки на дисплея")).

Дисплеят се изключва

• Захранването се изключва автоматично, ако продуктът е неактивен повече от 5 минути.
• Ако е въведена неправилна последователност от бутони, дисплеят може да трепне или да се изключи за момент.

Нищо не се отпечатва

• Уверете се, че е въведен текст.
• Сменете касетата с лентата, ако е необходимо.
• Проверете дисплея за съобщение за грешка и изпълнете предложеното решение.
• Сменете батериите с нови или използвайте опционалния AC адаптер (APT0615Z1-1).
• Уверете се, че задният капак е затворен.

Символите не се отпечатват правилно

• Уверете се, че касетата с лентата е поставена правилно.
• Почистете печатащата глава.
• Сменете шрифта (понякога символите не се отпечатват правилно, когато са избрани определени шрифтове).

Печатането спира по средата на текста

• Инсталирайте нова касета с лентата.
• Сменете батериите или използвайте опционалния AC адаптер (APT0615Z1-1).

Запазените етикети липсват

• Може да сте изтрили случайно текста, като сте натиснали .
• Ако продуктът е нулиран, целият въведен преди това текст ще бъде изтрит.
• Ако AC адаптерът е изключен или батериите са извадени по време на работа, текстът може да бъде изтрит.

Не мога да залепя етикета

• Уверете се, че сте отлепили хартията на гърба, преди да залепите етикета.
• Уверете се, че повърхността, върху която залепвате, е чиста и суха. Етикетът може да не залепне за някои материали, грапави или неравни повърхности или повърхности, подложени на екстремни условия на околната среда, като висока влажност или топлина.

Спецификации

Размери (приблизителни)	Ширина 5,70 инча (145 mm) Дълбочина 5,90 инча (150 mm) Височина 2,16 инча (55 mm)
Тегло (приблизително)	14 унции (400 g) (без батерии, касета с лента)
Работна температура	50 до 95 ºF (10 до 35 ºC)
Температура на съхранение	14 до 131 ºF (-10 до 55 ºC)
Захранване - опционален AC адаптер	Модел	APT0615Z1-1
	Производител	Seiko Epson Corp.
	Вход	AC100-240 V, 0.3 A, 50-60 Hz
	Изход	DC6.5 V, 1.5 A
	Обща изходна мощност	10 W
Захранване - батерии	AAA алкална батерия x 6
Поддържани ширини на лентата (приблизителни)	1/4" (6 mm), 3/8" (9 mm), 1/2" (12 mm)

Техническа поддръжка на Epson

Посетете epson.com/support (САЩ) или epson.ca/support (Канада), където можете да видите ръководства, да получите често задавани въпроси или да изпратите имейл на Epson.
За да говорите със специалист по поддръжката, се обадете на:
САЩ: (562) 276-7245, от 6 сутринта до 8 вечерта, тихоокеанско време, от понеделник до петък и от 7 сутринта до 4 следобед, събота.
Канада: (905) 709-2567, от 6 сутринта до 8 вечерта, тихоокеанско време, от понеделник до петък.
Дните и часовете на поддръжка подлежат на промяна без предизвестие. Може да се прилагат такси за разговори или разговори на дълги разстояния.

Рециклиране

Epson предлага програма за рециклиране на продукти с изтекъл срок на годност. Моля, отидете на www.epson.com/recycle за информация как да върнете продуктите си за правилно изхвърляне.

Закупуване на консумативи и аксесоари

Epson предлага широка гама от ленти за многократна употреба. Вижте таблицата по-долу за списък на препоръчаните ленти (посочени са ширини 1/2" [12mm]). За пълен списък на наличните ленти, включително допълнителни ширини, посетете epson.com/LW300Tapes.
Можете да закупите касети с ленти и аксесоари на www.epson.com/LabelWorks (продажби в САЩ) или www.epson.ca/LabelWorks (продажби в Канада). Можете също да закупите консумативи от оторизиран дистрибутор на Epson.
За да намерите най-близкия, се обадете на 800-GO-EPSON (800-463-7766).

Препратки

• Recycling Program - For Printers, Hardware, Ink Cartridges | Epson US
• Commercial & Business Label Printer (Makers) | Epson US
• Technology Products & Solutions for Manufacturing | Epson Canada
• Epson® Official Support
• Epson® Official Support

Изтегли ръководство

Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.

Изтегли Epson LW-300 - Ръководство за създаване на етикети

Налични езици
