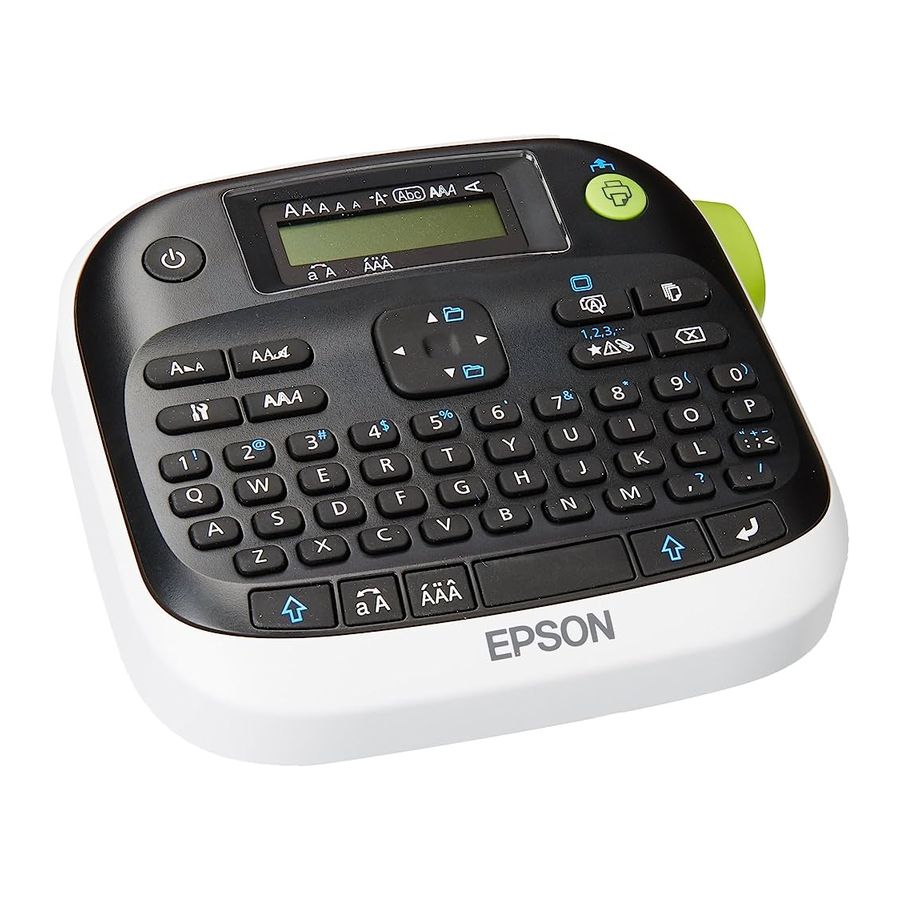

Epson LW-300 - Manual do Criador de Etiquetas

Nomes e funções dos botões

1. Power (Ligar/Desligar)
2. Font (Fonte)
3. Font size (Tamanho da fonte)
4. Font style (Estilo da fonte)
5. Settings (Configurações)
6. Character keys (Teclas de caracteres)
7. Shift key (Tecla Shift)
8. Caps lock (Caps Lock)
9. Accent (Acento)
10. Space (Espaço)
11. Shift key (Tecla Shift)
12. Select/Enter (Selecionar/Enter)
13. Punctuation (Pontuação)
14. Symbols (Símbolos)
15. Delete ( apaga todo o texto)
16. Preview (Visualizar)
17. Print copies (Imprimir cópias)
18. Cursor keys ( vai para a etiqueta anterior ou seguinte)
19. Print (Imprimir) (+ alimenta a fita)
20. Cut button (Botão de corte)
21. Display (Visor)

Desligando a energia

Pressione para desligar a energia. Se estiver usando um adaptador CA, desconecte-o da tomada e do produto. Se as pilhas estiverem inseridas, remova-as apenas se o produto não for usado por um longo período de tempo.

Indicadores do visor

Os indicadores no visor mostram se as configurações estão habilitadas ou não.

1. Font size (Tamanho da fonte)
2. Font width (Largura da fonte)
3. Frame (Moldura)
4. Font style (Estilo da fonte)
5. Vertical text (Texto vertical)
6. Battery level (Nível da bateria)
7. Cursor (blinks to indicate current position) (Cursor (pisca para indicar a posição atual))
8. Line number (appears when multiple lines exist) (Número da linha (aparece quando existem várias linhas))

Note: You can print up to two lines of text. (Você pode imprimir até duas linhas de texto.)

9. Accent mark options (Opções de marca de acento)
10. Upper/lower case (Maiúsculas/minúsculas)
11. Label number (you can save up to 30 labels) (Número da etiqueta (você pode salvar até 30 etiquetas))

Configurações do visor

Você pode ajustar as seguintes configurações do visor.
Contrast: Adjusts the density of the fonts on the display. (Value: -5 to +5) (Contraste: Ajusta a densidade das fontes no visor. (Valor: -5 a +5))
Language: Changes the language of the settings and messages on the display. (Idioma: Altera o idioma das configurações e mensagens no visor.)
inch: cm: Selects the unit of measurement. (polegada: cm: Seleciona a unidade de medida.)
Para ajustar as configurações do visor, siga os passos abaixo:

1. Pressione para ligar o produto.
2. Pressione .
3. Pressione ou para destacar uma configuração e, em seguida, pressione para selecioná-la.
4. Pressione ou para selecionar as opções de configuração e, em seguida, pressione .

Configuração

Este produto funciona com pilhas (não incluídas) ou com um adaptador CA (não incluído).

Inserindo as pilhas

1. Remova a tampa traseira.

2. Insira 6 pilhas alcalinas AAA.

   Note: If you need to install a tape cartridge, see "Inserting a tape cartridge" below. (Se você precisar instalar um cartucho de fita, consulte "Inserindo um cartucho de fita" abaixo.)
3. Substitua a tampa e encaixe-a no lugar.


Adaptador CA opcional

APT0615Z1-1

Make sure to use AC adapter APT0615Z1-1 or damage may occur. (Certifique-se de usar o adaptador CA APT0615Z1-1 ou pode ocorrer danos.)

1. Conecte uma extremidade do adaptador CA no produto.
2. Conecte a outra extremidade do adaptador CA na tomada.


Inserindo um cartucho de fita

1. Remova qualquer folga da fita de tinta.

2. Remova a tampa traseira, se necessário.

3. Insira o cartucho de fita e pressione-o firmemente até que ele se encaixe no lugar. Se houver excesso de fita, alimente a extremidade da fita através da fenda guia da fita.

4. Substitua a tampa e encaixe-a no lugar.

Preparando a fita

Depois de inserir um cartucho de fita, certifique-se de alimentar um pouco de fita através da fenda guia da fita para posicioná-la para impressão.

1. Pressione para ligar o produto.
2. Pressione .
3. Pressione o Cut button (Botão de corte) para cortar a fita.

Do not press the Cut button until the tape stops moving or the tape cartridge may be damaged. (Não pressione o Cut button (Botão de corte) até que a fita pare de se mover ou o cartucho de fita pode ser danificado.)

Removendo um cartucho de fita

1. Remova a tampa traseira.
2. Segure o cartucho pelas abas e levante-o para cima.


Seleção de idioma

1. Pressione para ligar o produto.
2. Pressione .
3. Pressione ou para destacar Language (Idioma) e, em seguida, pressione .
4. Pressione ou para selecionar seu idioma e, em seguida, pressione .

Criando etiquetas

Use as teclas de caracteres para inserir texto e, em seguida, veja abaixo.

Alterando o caso da letra

Pressione para inserir letras maiúsculas ou minúsculas para todas as letras ou + caractere para uma única letra.

Excluindo caracteres

Pressione .
Exclui um caractere para trás. Excluindo uma etiqueta

1. Pressione .
2. Quando uma mensagem de confirmação aparecer, pressione . Todo o texto inserido será excluído.

Quebrando linhas

Pressione .
Quebra a linha a partir do caractere próximo ao cursor.
O número da linha é indicado no visor.

Observação: Você pode imprimir no máximo duas linhas de texto. Se você tentar exceder o máximo, aparece e você não poderá imprimir. Pressione para excluir o e imprima sua etiqueta.

Adicionando pontuação

Existem dois grupos de sinais de pontuação disponíveis.

1. Pressione repetidamente para percorrer as marcas disponíveis.
2. Pressione para selecionar a marca desejada.

1. Pressione , então pressione repetidamente para percorrer as marcas disponíveis.
2. Pressione para selecionar a marca desejada.

Adicionando símbolos

1. Pressione .
2. Pressione ou para percorrer as categorias e, em seguida, pressione para selecionar uma categoria.
3. Pressione ou para selecionar um símbolo e, em seguida, pressione .

Observação: Para cancelar e retornar ao menu anterior, pressione .

Adicionando caracteres com uma marca de acento

Se um caractere puder incluir uma marca de acento, você pode escolhê-lo em uma lista indicada no visor.

1. Pressione + letra.
2. Pressione .
   Uma lista de opções aparece no visor (por exemplo, ÈÉÊË).
3. Pressione ou para selecionar um item e, em seguida, pressione .


Criando etiquetas numeradas sequencialmente

1. Pressione ou para mover o cursor para uma posição onde você deseja adicionar um número de série e, em seguida, pressione .
2. Insira um número para a primeira etiqueta e, em seguida, pressione .
   O número aumenta em um ao imprimir várias cópias.


Salvando etiquetas

Você pode criar e salvar até 30 etiquetas por vez.
Para criar várias etiquetas, digite seu texto e, em seguida, pressione ou para passar para a próxima etiqueta (o número da etiqueta aparece à esquerda do texto).
Para imprimir uma etiqueta, pressione ou para selecionar a etiqueta que deseja imprimir e, em seguida, pressione .

Funções úteis

A seguir, algumas funções comuns que ajudarão você a personalizar suas etiquetas.

Alterando o tamanho da fonte

1. Pressione .
2. Pressione ou para selecionar um layout de linha e, em seguida, pressione .
3. Pressione ou para selecionar um tamanho de fonte e, em seguida, pressione .

   Dica: A configuração é indicada no visor.

Alterando a fonte

1. Pressione .
2. Pressione ou para selecionar uma fonte e, em seguida, pressione .

A fonte usada para toda a linha de texto será alterada.

Fontes disponíveis

Alterando o estilo da fonte

1. Pressione .
2. Pressione ou para selecionar um estilo e, em seguida, pressione .

Observação: Estilos aplicados a caracteres pequenos ou elaborados podem não imprimir com clareza.

Estilos disponíveis

Adicionando uma moldura

1. Pressione .
2. Pressione ou para selecionar Moldura (Frame) e, em seguida, pressione .
3. Pressione ou para percorrer as opções e, em seguida, pressione ou insira o número da moldura para selecionar a moldura desejada.


Especificando o comprimento das etiquetas

1. Pressione .
2. Pressione ou para selecionar Comprimento da etiqueta (Label length) e, em seguida, pressione .
3. Pressione ou para selecionar um valor (até 15 polegadas [40 cm]) e, em seguida, pressione .

Dica: Selecionar Automático (Auto) ajustará ao comprimento adequado automaticamente.

Ajustando o espaço entre os caracteres

1. Pressione .
2. Pressione ou para selecionar Espaçamento de caractere (Char. spacing) e, em seguida, pressione .
3. Pressione ou para selecionar Estreito (Narrow) ou Largo (Wide) e, em seguida, pressione .


Observação: A configuração padrão (Estreito [Narrow]) é recomendada.

Alterando a largura da fonte

1. Pressione .
2. Pressione ou para selecionar Estreito (Narrow) e, em seguida, pressione .
3. Repita a etapa 2.


Criando texto vertical

1. Pressione .
2. Pressione ou para selecionar Vertical e, em seguida, pressione .
3. Pressione ou para selecionar Ligado (On) e, em seguida, pressione .


Criando texto com imagem espelhada

1. Pressione .
2. Pressione ou para selecionar Impressão espelhada (Mirror print) e, em seguida, pressione .
3. Pressione ou para selecionar Ligado (On) e, em seguida, pressione .


Imprimindo etiquetas

Visualizando uma etiqueta

Pressione .
O texto inserido rola pelo visor.

Observação: Apenas o texto e o comprimento da etiqueta podem ser visualizados. A imagem de impressão real não será mostrada no visor.

Imprimindo uma etiqueta

1. Pressione .
   O comprimento da etiqueta e o número de cópias são mostrados no visor enquanto a etiqueta é impressa.
2. Quando a impressão parar, pressione o botão Cortar (Cut).

Não pressione o botão Cortar (Cut) até que a fita pare de se mover ou o cartucho de fita pode ser danificado.

Imprimindo várias cópias

1. Pressione .
2. Na próxima tela, pressione as teclas numéricas ou os botões ou para inserir o número de cópias (2 a 9).
3. Pressione . O comprimento da etiqueta e o número de cópias são mostrados no visor enquanto a etiqueta é impressa.
4. Quando a impressão parar, pressione o botão Cortar (Cut) para cortar a fita. Uma marca de corte será impressa entre cada cópia. Usando uma tesoura, corte ao longo das marcas para separar cada etiqueta.


Ajustando a densidade de impressão

1. Quando a alimentação estiver desligada, pressione .
2. Pressione .
3. Use os botões ou para ajustar a densidade de impressão e, em seguida, pressione .

Observação: O valor padrão (0) é recomendado.

Colando etiquetas

1. Retire o papel protetor.
2. Coloque a etiqueta na superfície desejada e pressione-a firmemente.

Limpeza

Exterior

Use um pano seco e macio ou, para manchas difíceis, um pano úmido que tenha sido torcido para secar.

Nunca use produtos químicos ou solventes como benzina, tíner ou álcool, nem use um espanador químico. Isso pode danificar seu produto.

Limpando a cabeça de impressão

Se a impressão ficar fraca ou distorcida, a cabeça de impressão pode precisar de limpeza.
Remova o cartucho de fita e limpe a cabeça de impressão usando um cotonete umedecido com álcool isopropílico, como mostrado.

Solução de problemas

Mensagens

Mensagem	Problema e solução
Insert tape	Nenhum cartucho de fita está instalado. Desligue a energia e instale um cartucho de fita.
Check battery	As pilhas podem estar acabando, as pilhas podem estar instaladas incorretamente, pilhas não alcalinas estão sendo usadas com pilhas alcalinas ou pilhas velhas e novas estão sendo usadas juntas. Desligue a energia e substitua as pilhas por novas ou use o adaptador AC opcional. Certifique-se de que as novas pilhas estejam instaladas corretamente.
Too many lines	Você excedeu o número máximo de linhas (2). Pressione para excluir as linhas. (Consulte "Quebrando linhas" em "Editando texto".)
Seq. num. only 1 Sequence numbers have already	been set. You can only enter one sequence number per label.
Txt too long- OK?	O texto inserido é muito longo para o comprimento de etiqueta especificado. Pressione e ajuste o comprimento da etiqueta ou diminua o texto.
Overheated!	A cabeça de impressão está muito quente. Desligue a energia e remova o cartucho de fita. Deixe a cabeça de impressão esfriar antes de tentar imprimir novamente.
Cover open!	Se você abrir a tampa traseira enquanto a energia estiver ligada, esta mensagem será exibida e a energia será desligada automaticamente. Sempre desligue a energia antes de abrir a tampa traseira.
Delete all text?	Ao criar uma etiqueta com um formato especial, o texto atual será excluído. Pressione para excluir o texto e mostrar o formato especial.
Motor error!	Ocorreu um erro na operação do motor. Desligue a energia e ligue-a novamente. Se a mesma mensagem aparecer, desligue a energia e entre em contato com a Epson.

Problemas e soluções

Verifique as soluções abaixo se você estiver tendo problemas para usar seu produto.

O produto não funciona normalmente
O produto pode parar de funcionar devido à eletricidade estática ou outras causas. Se o seu produto não funcionar normalmente (ou seja, a energia não liga/desliga ou a tela está distorcida), reinicie o seu produto seguindo o procedimento abaixo.

A reinicialização do seu produto apagará todas as etiquetas salvas e a formatação e retornará o seu produto às configurações padrão.

1. Pressione para desligar a energia.
2. Pressione e segure , e pressione .
3. Quando uma mensagem aparecer, pressione (para cancelar, pressione qualquer outro botão).

O produto será reiniciado.

A energia está ligada, mas nenhuma imagem aparece no visor

• Certifique-se de que as pilhas estejam inseridas corretamente.
• Substitua as pilhas por novas ou use o adaptador AC opcional (APT0615Z1-1).

Certifique-se de usar o adaptador AC APT0615Z1-1 ou pode ocorrer dano.

• Se você estiver usando um adaptador AC, certifique-se de que ele esteja conectado firmemente à tomada de parede e ao produto.
• Ajuste o contraste (consulte "Configurações de exibição").

O visor desliga

• A energia desliga automaticamente se o produto ficar ocioso por mais de 5 minutos.
• Se uma sequência de botões incorreta for inserida, o visor pode piscar ou desligar por um instante.

Nada imprime

• Certifique-se de que o texto foi inserido.
• Substitua o cartucho de fita, se necessário.
• Verifique o visor para uma mensagem de erro e execute a solução sugerida.
• Substitua as pilhas por novas ou use o adaptador AC opcional (APT0615Z1-1).
• Certifique-se de que a tampa traseira está fechada.

Os caracteres não imprimem corretamente

• Certifique-se de que o cartucho de fita está encaixado corretamente.
• Limpe a cabeça de impressão.
• Altere a fonte (às vezes, os símbolos não imprimem corretamente quando certas fontes são selecionadas).

A impressão para no meio do texto

• Instale um novo cartucho de fita.
• Substitua as pilhas ou use o adaptador AC opcional (APT0615Z1-1).

Etiquetas salvas estão faltando

• Você pode ter excluído acidentalmente o texto pressionando .
• Se o produto for reiniciado, todo o texto inserido anteriormente será excluído.
• Se o adaptador AC for desconectado ou as pilhas forem removidas durante a operação, o texto pode ser excluído.

Não é possível anexar a etiqueta

• Certifique-se de retirar o papel protetor antes de anexar a etiqueta.
• Certifique-se de que a superfície à qual você está anexando esteja limpa e seca. A etiqueta pode não aderir a alguns materiais, superfícies ásperas ou irregulares ou superfícies sujeitas a condições ambientais extremas, como alta umidade ou calor.

Especificações

Dimensões (aproximadas)	Largura 5,70 polegadas (145 mm) Profundidade 5,90 polegadas (150 mm) Altura 2,16 polegadas (55 mm)
Peso (aproximado)	14 oz (400 g) (excluindo pilhas, cartucho de fita)
Temperatura de operação	50 a 95 ºF (10 a 35 ºC)
Temperatura de armazenamento	14 a 131 ºF (-10 a 55 ºC)
Fonte de alimentação - adaptador AC opcional	Modelo	APT0615Z1-1
	Fabricante	Seiko Epson Corp.
	Entrada	AC100-240 V, 0,3 A, 50-60 Hz
	Saída	DC6.5 V, 1.5 A
	Potência total de saída	10 W
Fonte de alimentação - pilhas	Pilha alcalina AAA x 6
Larguras de fita suportadas (aproximadas)	1/4" (6 mm), 3/8" (9 mm), 1/2" (12 mm)

Suporte técnico da Epson

Visite epson.com/support (EUA) ou epson.ca/support (Canadá) onde você pode visualizar manuais, obter FAQs ou enviar um e-mail para a Epson.
Para falar com um especialista de suporte, ligue para:
EUA: (562) 276-7245, das 6h às 20h, horário do Pacífico, de segunda a sexta-feira, e das 7h às 16h, sábado.
Canadá: (905) 709-2567, das 6h às 20h, horário do Pacífico, de segunda a sexta-feira.
Os dias e horários de suporte estão sujeitos a alterações sem aviso prévio. Taxas de pedágio ou longa distância podem ser aplicadas.

Reciclagem

A Epson oferece um programa de reciclagem para produtos em fim de vida útil. Acesse www.epson.com/recycle para obter informações sobre como devolver seus produtos para descarte adequado.

Compre suprimentos e acessórios

A Epson oferece uma ampla variedade de fitas para vários usos. Consulte a tabela abaixo para obter uma lista de fitas recomendadas (as larguras de 1/2" [12 mm] estão listadas). Para obter uma lista completa de fitas disponíveis, incluindo larguras adicionais, visite epson.com/LW300Tapes.
Você pode comprar cartuchos de fita e acessórios em www.epson.com/LabelWorks (vendas nos EUA) ou www.epson.ca/LabelWorks (vendas no Canadá). Você também pode comprar suprimentos de um revendedor autorizado da Epson.
Para encontrar o mais próximo, ligue para 800-GO-EPSON (800-463-7766).

Referências

• Recycling Program - For Printers, Hardware, Ink Cartridges | Epson US
• Commercial & Business Label Printer (Makers) | Epson US
• Technology Products & Solutions for Manufacturing | Epson Canada
• Epson® Official Support
• Epson® Official Support

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Epson LW-300 - Manual do Criador de Etiquetas

Idiomas disponíveis
