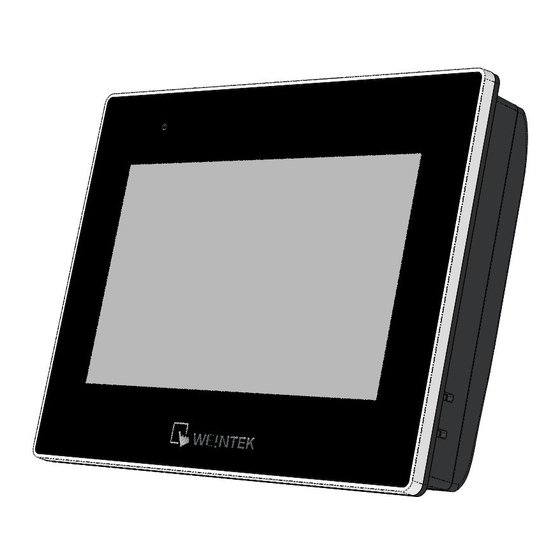

Weinview TK6070iQ Series - Ръководство за инсталиране на тъчпанел
Ръководство за инсталиране и стартиране
Този документ обхваща инсталирането на TK6070iQ Series HMI. За подробни спецификации и работа, моля, вижте Datasheet и EasyBuilder 8000 User Manual.
Инсталационна среда:
| NEMA рейтинг | TK6070iQ Series HMI е с NEMA 4 рейтинг. |
| Електрическа среда | TK6070iQ Series е тестван, за да отговаря на европейските CE изисквания. Това означава, че схемата е проектирана да устоява на ефектите на електрическия шум. Това не гарантира имунитет към шум в тежки случаи. Правилното прокарване на проводниците и заземяването ще осигурят правилна работа. |
| Съображения за околната среда |
|
Разопаковане на уреда
Разопаковайте и проверете доставката. Ако бъде открита повреда, уведомете доставчика.
- Инструкция за инсталиране, 2-странен A4 *1
- Human Machine Interface *1
- Power Connector *1
- Brackets & Screws V2.1 *1 pack
ЗАБЕЛЕЖКА:
Поставете операторския панел върху стабилна повърхност по време на инсталацията. Изпускането му или оставянето му да падне може да причини повреда.
Инструкции за инсталиране
Закрепете операторския панел на място, като използвате всички отвори за закрепване и предоставените скоби и винтове:
| Тип | A(mm) | B(mm) |
| TK6070iQ | 192 | 138 |
Захранващи връзки
ЗАБЕЛЕЖКА:
- Свържете положителната DC линия към клемата '+' и DC заземяването към клемата '-'.
- Моля, не свързвайте HMI с PLC и PC едновременно, за да предотвратите потенциална разлика да унищожи USB портовете на HMI и PC.
За да направите връзка, отстранете около 3/8" от изолацията от края на проводника, завъртете винта на конектора обратно на часовниковата стрелка, докато отворът се отвори широко, вкарайте проводника докрай и завъртете винта по часовниковата стрелка, докато се затегне.
Системни настройки
Когато HMI се включи и покаже изображение, щракнете върху бутона за системни настройки. (Парола по подразбиране на системата: 111111)
Отидете в раздела "Security" (Сигурност), паролата по подразбиране е 111111, щракнете върху бутона, за да зададете своя собствена парола.
Софтуерни настройки на EasyBuilder 8000
Моля, използвайте EasyBuilder8000 V4.65.06 или по-нови версии.
Стартирайте софтуера EasyBuilder 8000, изберете вашия проектен файл, натиснете клавишната комбинация F7, за да отворите диалоговия прозорец за изтегляне:
Изберете USB cable (USB кабел) > Click Download (Щракнете върху Изтегляне), за да изтеглите този проектен файл в HMI.
(Моля, вижте EasyBuilder 8000 User Manual (Ръководство за потребителя на EasyBuilder 8000) за подробности относно работата със софтуера)
Режим на калибриране
Стартирайте Project Manager (Мениджър на проекти), изберете TK6000/8000 iQ Series в полето Type (Тип), изберете USB cable (USB кабел) и след това щракнете върху бутона Calibrate Touch (Калибриране на тъч) Panel, за да стартирате калибрирането.
Комуникационни връзки
9 Pin, Male, Sub-D
COM1 [RS232]
COM2 [RS485]
ЗАБЕЛЕЖКА:
Com2 [RS485 2W] поддържа MPI 187.5K.
| PIN# | Symbol | COM1 [RS232] | COM2 [RS485]4W | COM2 [RS485]2W |
| 1 | Rx- | Rx- | Data- | |
| 2 | Rx+ | Rx+ | Data+ | |
| 3 | Tx- | Tx- | ||
| 4 | Tx+ | Tx+ | ||
| 5 | GND | GND | ||
| 6 | TxD | TxD | ||
| 7 | RTS | RTS | ||
| 8 | CTS | CTS | ||
| 9 | RxD | RxD |
Cable Requirement
Изискват се различни кабели за различните устройства.
Ограничете дължината на кабела до по-малко от 500' (150m) за RS485/422 устройства и 50' (15m) за RS232 устройства, за да избегнете проблеми с комуникацията. Трябва да се използва екраниран кабел за големи дължини или кабели, прокарани в електрически шумна среда. Не прокарвайте кабели до захранващи линии за променлив ток или близо до източници на електрически шум. Уверете се, че краищата на кабелите са вкарани докрай в свързващите конектори и са закрепени.
Изтегли ръководство
Тук можете да изтеглите пълната версия на ръководството в pdf формат, което може да съдържа допълнителни инструкции за безопасност, информация за гаранцията, правила на FCC и др.
Изтегли Weinview TK6070iQ Series - Ръководство за инсталиране на тъчпанел
