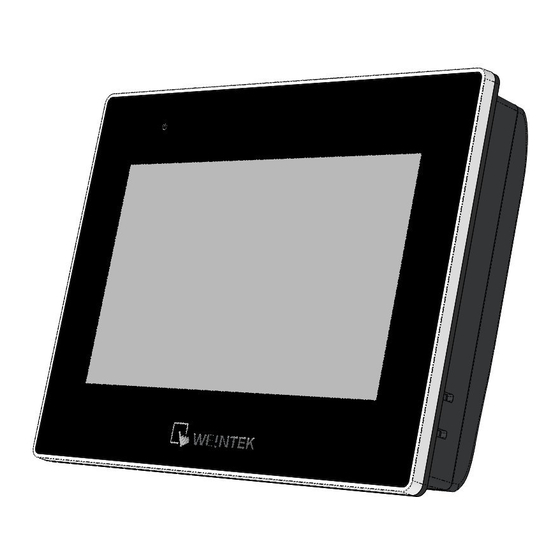

Weinview TK6070iQ Series - Manual de Instalação do Painel de Toque

Guia de Instalação e Inicialização

Este documento aborda a instalação do HMI da Série TK6070iQ. Para obter as especificações e o funcionamento detalhados, consulte a Folha de Dados e o Manual do Utilizador do EasyBuilder 8000.

Ambiente de Instalação:

Desembalar a Unidade

Desembale e verifique a entrega. Se forem encontrados danos, notifique o fornecedor.

1. Instruções de Instalação, A4 de 2 lados *1
2. Interface Homem-Máquina *1
3. Conector de Alimentação *1
4. Suportes e Parafusos V2.1 *1 embalagem

NOTA:
Coloque o painel do operador numa superfície estável durante a instalação. Deixá-lo cair pode causar danos.

Instruções de Instalação

Fixe o painel do operador na posição, utilizando todos os orifícios de fixação e os suportes e parafusos fornecidos:

Ligações de Alimentação

NOTA:

1. Ligue a linha DC positiva ao terminal '+' e a terra DC ao terminal '-'.

2. Não ligue o HMI ao PLC e ao PC simultaneamente para evitar que a diferença de potencial destrua as portas USB do HMI e do PC.
   Para fazer uma ligação, retire cerca de 3/8" de isolamento da extremidade do fio, rode o parafuso do conector no sentido anti-horário até que o espaço esteja bem aberto, insira o fio até ao fim e rode o parafuso no sentido horário até ficar apertado.

Definições do Sistema

Quando o HMI é ligado e exibe a imagem, clique no botão de definição do sistema. (Palavra-passe de Sistema Predefinida: 111111)

Vá para o separador Segurança, a palavra-passe predefinida é 111111, clique no botão para definir a sua própria palavra-passe.

Definições do Software EasyBuilder 8000

Utilize o EasyBuilder8000 V4.65.06 ou versões posteriores.
Inicie o software EasyBuilder 8000, selecione o seu ficheiro de projeto, prima a tecla de atalho F7 para abrir a caixa de diálogo de transferência:

Selecione o cabo USB > Clique em "Download" (Descarregar) para transferir este ficheiro de projeto para o HMI.
(Consulte o Manual do Utilizador do EasyBuilder 8000 para obter detalhes sobre o funcionamento do software)

Modo de Calibração

Inicie o "Project Manager" (Gestor de Projetos), selecione a Série TK6000/8000 iQ no campo "Type" (Tipo), selecione o cabo USB e, em seguida, clique no botão "Calibrate Touch" (Calibrar Toque)

Botão "Panel" (Painel) para iniciar a calibração.

Ligações de Comunicação

9 Pinos, Macho, Sub-D
COM1 [RS232]
COM2 [RS485]

NOTA:
Com2 [RS485 2W] suporta MPI 187.5K.

Requisito do Cabo
São necessários cabos diferentes para vários dispositivos.

Restrinja o comprimento do cabo para menos de 500' (150m) para dispositivos RS485/422 e 50' (15m) para dispositivos RS232 para evitar problemas de comunicação. Deve ser utilizado um cabo blindado para comprimentos longos ou cabos instalados num ambiente eletricamente ruidoso. Não passe os cabos junto a linhas de alimentação CA ou perto de fontes de ruído elétrico. Certifique-se de que as extremidades do cabo foram inseridas completamente nos conectores de acoplamento e estão seguras.
