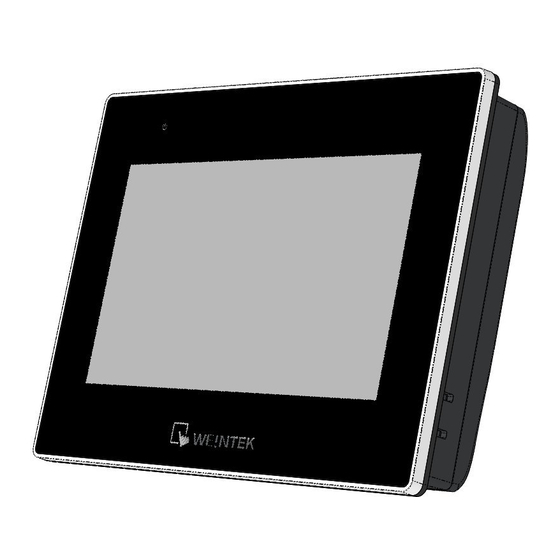

Weinview TK6070iQ Series - Návod na inštaláciu dotykového panela
Návod na inštaláciu a spustenie
Tento dokument sa zaoberá inštaláciou HMI série TK6070iQ, podrobné špecifikácie a prevádzku nájdete v technickom liste a používateľskej príručke EasyBuilder 8000.
Inštalačné prostredie:
| Hodnotenie NEMA | TK6070iQ Series HMI má hodnotenie NEMA 4. |
| Elektrické prostredie | Séria TK6070iQ bola testovaná, aby vyhovovala európskym požiadavkám CE. To znamená, že obvody sú navrhnuté tak, aby odolávali účinkom elektrického rušenia. To nezaručuje odolnosť voči rušeniu v závažných prípadoch. Správne vedenie vodičov a uzemnenie zabezpečia správnu prevádzku. |
| Environmentálne hľadiská |
|
Vybalenie jednotky
Vybaľte a skontrolujte dodávku. Ak zistíte poškodenie, informujte dodávateľa.
- Návod na inštaláciu, obojstranný A4 *1
- Human Machine Interface *1
- Napájací konektor *1
- Držiaky a skrutky V2.1 *1 balenie
POZNÁMKA:
Počas inštalácie umiestnite ovládací panel na stabilný povrch. Pád alebo pád môže spôsobiť poškodenie.
Pokyny na inštaláciu
Zaistite ovládací panel v polohe pomocou všetkých upevňovacích otvorov a dodaných držiakov a skrutiek:
| Typ | A(mm) | B(mm) |
| TK6070iQ | 192 | 138 |
Elektrické pripojenia
POZNÁMKA:
- Pripojte kladné jednosmerné vedenie ku svorke '+' a jednosmerné uzemnenie ku svorke '-'.
- Nepripájajte HMI k PLC a PC súčasne, aby ste predišli zničeniu USB portov HMI a PC v dôsledku rozdielu potenciálov.
Na pripojenie odizolujte približne 3/8" izolácie z konca vodiča, otočte skrutku konektora proti smeru hodinových ručičiek, kým sa medzera úplne neotvorí, zasuňte vodič až na doraz a otáčajte skrutkou v smere hodinových ručičiek, kým nebude pevne utiahnutá.
Nastavenia systému
Keď sa HMI zapne a zobrazí obrázok, kliknite na tlačidlo nastavenia systému. (Predvolené systémové heslo: 111111)
Prejdite na kartu Security (zabezpečenie), predvolené heslo je 111111, kliknutím na tlačidlo nastavte vlastné heslo.
Nastavenia softvéru EasyBuilder 8000
Používajte EasyBuilder8000 V4.65.06 alebo novšie verzie.
Spustite softvér EasyBuilder 8000, vyberte svoj projektový súbor, stlačením klávesovej skratky F7 otvorte dialógové okno sťahovania:
Vyberte USB kábel > Kliknutím na Download (stiahnuť) stiahnete tento projektový súbor do HMI.
(Podrobnosti o ovládaní softvéru nájdete v používateľskej príručke EasyBuilder 8000)
Režim kalibrácie
Spustite Project Manager (správca projektov), vyberte TK6000/8000 iQ Series v poli Type (typ), vyberte USB kábel a potom kliknutím na tlačidlo Calibrate Touch (kalibrovať dotyk) spustite kalibráciu.
Panel button to start calibration.
Komunikačné pripojenia
9 Pin, Male, Sub-D
COM1 [RS232]
COM2 [RS485]
POZNÁMKA:
Com2 [RS485 2W] podporuje MPI 187.5K.
| PIN# | Symbol | COM1 [RS232] | COM2 [RS485]4W | COM2 [RS485]2W |
| 1 | Rx- | Rx- | Data- | |
| 2 | Rx+ | Rx+ | Data+ | |
| 3 | Tx- | Tx- | ||
| 4 | Tx+ | Tx+ | ||
| 5 | GND | GND | ||
| 6 | TxD | TxD | ||
| 7 | RTS | RTS | ||
| 8 | CTS | CTS | ||
| 9 | RxD | RxD |
Cable Requirement
Na rôzne zariadenia sú potrebné rôzne káble.
Obmedzte dĺžku kábla na menej ako 500' (150 m) pre zariadenia RS485/422 a 50' (15 m) pre zariadenia RS232, aby ste predišli problémom s komunikáciou. Pre dlhé dĺžky alebo káble vedené v elektricky rušnom prostredí sa musí použiť tienený kábel. Neveďte káble vedľa napájacích vedení striedavého prúdu alebo v blízkosti zdrojov elektrického rušenia. Uistite sa, že konce kábla sú úplne zasunuté do spojovacích konektorov a sú zaistené.
Stiahnuť návod
Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.
Stiahnuť Weinview TK6070iQ Series - Návod na inštaláciu dotykového panela
