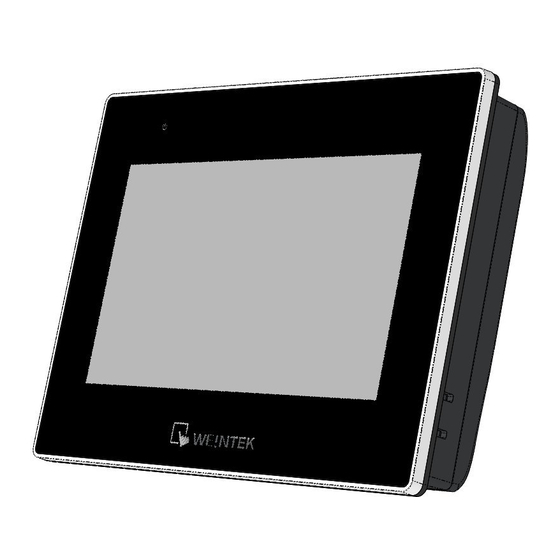

Manual de Instalação do Painel de Toque Weinview Série TK6070iQ

Guia de Instalação e Inicialização

Este documento cobre a instalação do HMI da Série TK6070iQ. Para as especificações detalhadas e operação, consulte a Folha de Dados e o Manual do Usuário do EasyBuilder 8000.

Ambiente de Instalação:

Desembalando a Unidade

Desembale e verifique a entrega. Se forem encontrados danos, notifique o fornecedor.

1. Instrução de Instalação, A4 de 2 lados *1
2. Interface Homem-Máquina *1
3. Conector de Alimentação *1
4. Suportes e Parafusos V2.1 *1 pacote

NOTA:
Coloque o painel do operador em uma superfície estável durante a instalação. Deixá-lo cair pode causar danos.

Instruções de Instalação

Fixe o painel do operador na posição, usando todos os orifícios de fixação e os suportes e parafusos fornecidos:

Conexões de Alimentação

NOTA:

1. Conecte a linha DC positiva ao terminal '+' e o terra DC ao terminal '-'.

2. Por favor, não conecte o HMI com o PLC e o PC simultaneamente para evitar que a diferença de potencial destrua as portas USB do HMI e do PC.
   Para fazer uma conexão, retire cerca de 3/8" do isolamento da extremidade do fio, gire o parafuso do conector no sentido anti-horário até que a folga esteja bem aberta, insira o fio até o fim e gire o parafuso no sentido horário até que esteja apertado.

Configurações do Sistema

Quando o HMI for ligado e exibir a imagem, clique no botão de configuração do sistema. (Senha Padrão do Sistema: 111111)

Vá para a aba Segurança, a senha padrão é 111111, clique no botão para definir sua própria senha.

Configurações do Software EasyBuilder 8000

Por favor, use o EasyBuilder8000 V4.65.06 ou versões posteriores.
Inicie o software EasyBuilder 8000, selecione seu arquivo de projeto, pressione a tecla de atalho F7 para abrir a caixa de diálogo de download:

Selecione o cabo USB > Clique em "Download" (baixar) para baixar este arquivo de projeto para o HMI.
(Consulte o Manual do Usuário do EasyBuilder 8000 para obter detalhes sobre a operação do software)

Modo de Calibração

Inicie o "Project Manager" (gerenciador de projetos), selecione TK6000/8000 iQ Series no campo "Type" (tipo), selecione o cabo USB e, em seguida, clique no botão "Calibrate Touch" (calibrar toque) do painel para iniciar a calibração.

Conexões de Comunicação

9 Pinos, Macho, Sub-D
COM1 [RS232]
COM2 [RS485]

NOTA:
Com2 [RS485 2W] suporta MPI 187.5K.

Requisito de Cabo
Cabos diferentes são necessários para vários dispositivos.

Restrinja o comprimento do cabo para menos de 500' (150m) para dispositivos RS485/422 e 50' (15m) para dispositivos RS232 para evitar problemas de comunicação. Cabo blindado deve ser usado para comprimentos longos ou cabos executados em um ambiente eletricamente ruidoso. Não passe os cabos próximos a linhas de energia CA ou perto de fontes de ruído elétrico. Certifique-se de que as extremidades do cabo foram inseridas completamente nos conectores de acoplamento e estão seguras.
