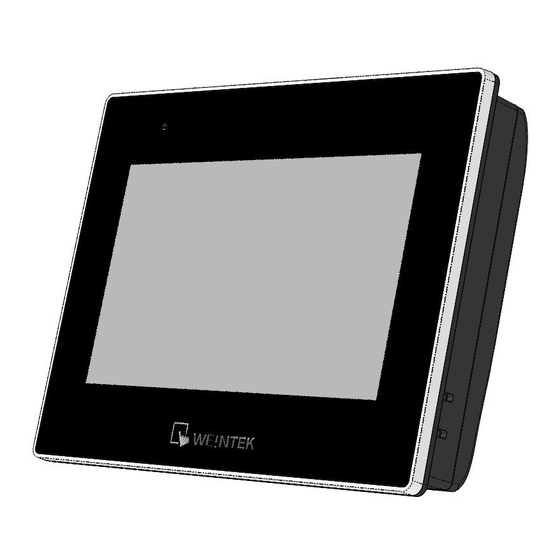

Weinview TK6070iQ Series - Jutiklinio skydelio įdiegimo vadovas
Įdiegimo ir paleidimo vadovas
Šiame dokumente aptariamas TK6070iQ Series HMI įdiegimas. Išsamias specifikacijas ir veikimą rasite duomenų lape ir EasyBuilder 8000 vartotojo vadove.
Įdiegimo aplinka:
| NEMA įvertinimas | TK6070iQ Series HMI yra NEMA 4 įvertinimo. |
| Elektros aplinka | TK6070iQ Series buvo išbandytas, kad atitiktų Europos CE reikalavimus. Tai reiškia, kad grandinė yra suprojektuota taip, kad atlaikytų elektros triukšmo poveikį. Tai negarantuoja atsparumo triukšmui sunkiais atvejais. Tinkamas laidų išvedžiojimas ir įžeminimas užtikrins tinkamą veikimą. |
| Aplinkosaugos aspektai |
|

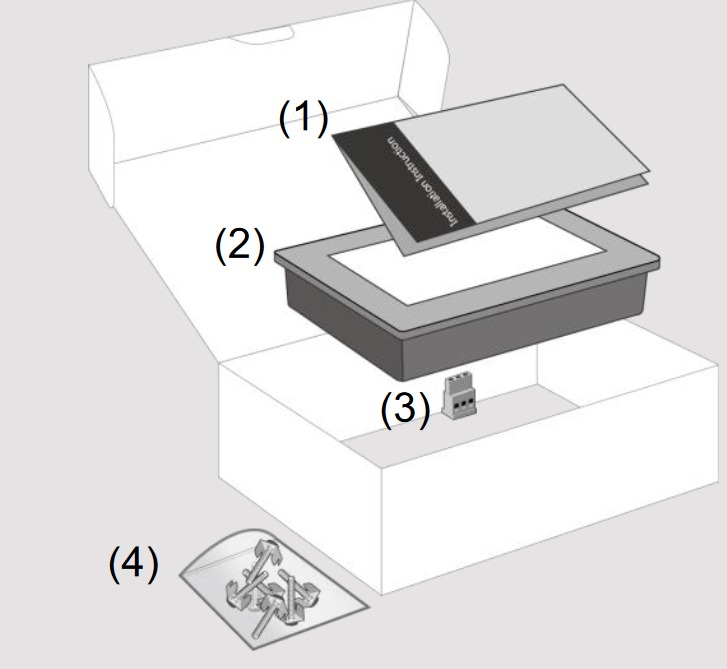

Įrenginio išpakavimas
Išpakuokite ir patikrinkite pristatymą. Jei pastebėsite pažeidimų, praneškite tiekėjui.
- Įdiegimo instrukcija, 2 pusių A4 *1
- Žmogaus ir mašinos sąsaja *1
- Maitinimo jungtis *1
- Laikikliai ir varžtai V2.1 *1 pakuotė
PASTABA:
Įdiegimo metu padėkite operatoriaus skydelį ant stabilaus paviršiaus. Numetus arba leidžiant jam nukristi, jis gali būti pažeistas.

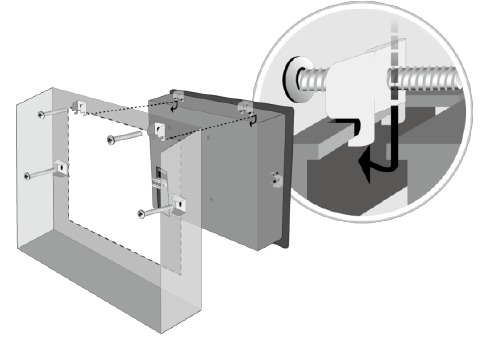

Įdiegimo instrukcijos
Tvirtinkite operatoriaus skydelį į vietą, naudodami visas tvirtinimo angas ir pateiktus laikiklius bei varžtus:
| Tipas | A(mm) | B(mm) |
| TK6070iQ | 192 | 138 |

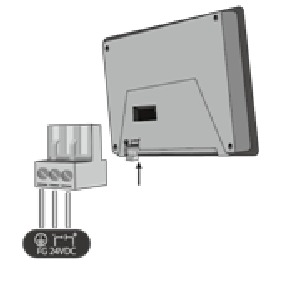

Maitinimo jungtys
PASTABA:
- Prijunkite teigiamą nuolatinės srovės liniją prie '+' gnybto, o nuolatinės srovės įžeminimą prie '-' gnybto.
- Neprijunkite HMI prie PLC ir PC vienu metu, kad išvengtumėte potencialaus skirtumo, kuris gali sugadinti HMI ir PC USB prievadus.
Norėdami prisijungti, nuimkite apie 3/8" izoliacijos nuo laido galo, pasukite jungties varžtą prieš laikrodžio rodyklę, kol tarpas bus visiškai atviras, įkiškite laidą iki galo ir pasukite varžtą pagal laikrodžio rodyklę, kol jis bus tvirtas.
Sistemos nustatymai
Kai HMI įjungiamas ir rodo vaizdą, spustelėkite sistemos nustatymų mygtuką. (Numatytasis sistemos slaptažodis: 111111)

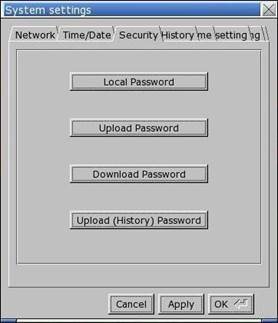

Eikite į skirtuką "Security" (Saugumas), numatytasis slaptažodis yra 111111, spustelėkite mygtuką, kad nustatytumėte savo slaptažodį.

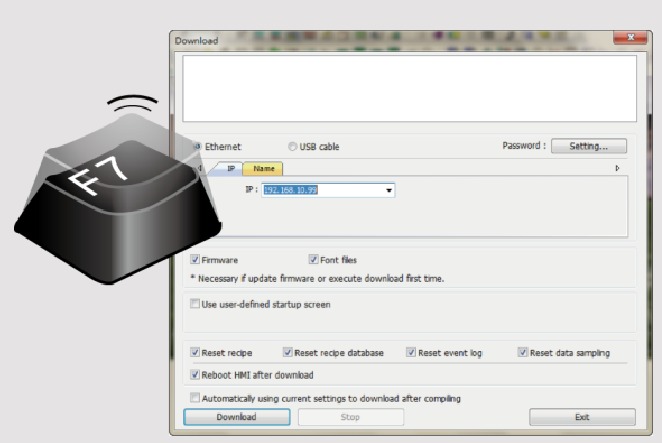

EasyBuilder 8000 programinės įrangos nustatymai
Naudokite EasyBuilder8000 V4.65.06 arba naujesnes versijas.
Paleiskite EasyBuilder 8000 programinę įrangą, pasirinkite savo projekto failą, paspauskite F7 spartųjį klavišą, kad atidarytumėte atsisiuntimo dialogo langą:
Pasirinkite USB kabelį > Spustelėkite "Download" (Atsisiųsti), kad atsisiųstumėte šį projekto failą į HMI.
(Išsamią informaciją apie programinės įrangos veikimą rasite EasyBuilder 8000 vartotojo vadove)

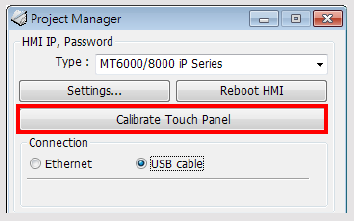

Kalibravimo režimas
Paleiskite Project Manager, lauke "Type" (Tipas) pasirinkite TK6000/8000 iQ Series, pasirinkite USB kabelį ir spustelėkite mygtuką "Calibrate Touch" (Kalibruoti lietimą)
Skydelio mygtuką, kad pradėtumėte kalibravimą.
Ryšio jungtys
9 kontaktų, vyriškas, Sub-D
COM1 [RS232]
COM2 [RS485]
PASTABA:
Com2 [RS485 2W] palaiko MPI 187.5K.
| PIN# | Simbolis | COM1 [RS232] | COM2 [RS485]4W | COM2 [RS485]2W |
| 1 | Rx- | Rx- | Data- | |
| 2 | Rx+ | Rx+ | Data+ | |
| 3 | Tx- | Tx- | ||
| 4 | Tx+ | Tx+ | ||
| 5 | GND | GND | ||
| 6 | TxD | TxD | ||
| 7 | RTS | RTS | ||
| 8 | CTS | CTS | ||
| 9 | RxD | RxD |
Kabelio reikalavimas
Skirtingiems įrenginiams reikalingi skirtingi kabeliai.
Apribokite kabelio ilgį iki mažiau nei 500' (150 m) RS485/422 įrenginiams ir 50' (15 m) RS232 įrenginiams, kad išvengtumėte ryšio problemų. Ilgiems ilgiams arba kabeliams, nutiestiems elektra triukšmingoje aplinkoje, turi būti naudojamas ekranuotas kabelis. Netieskite kabelių šalia kintamosios srovės maitinimo linijų arba šalia elektros triukšmo šaltinių. Įsitikinkite, kad kabelių galai iki galo įkišti į jungiamąsias jungtis ir yra saugūs.
Atsisiųsti instrukciją
Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.
Atsisiųsti Weinview TK6070iQ Series - Jutiklinio skydelio įdiegimo vadovas
