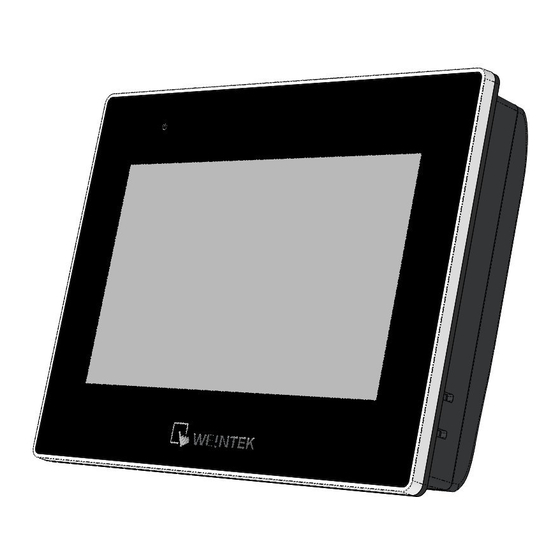

Weinview TK6070iQ Series - Brukerveiledning for installasjon av berøringspanel

Installasjons- og oppstartsveiledning

Dette dokumentet dekker installasjonen av TK6070iQ Series HMI. For detaljerte spesifikasjoner og bruk, se Datablad og EasyBuilder 8000 brukerhåndbok.

Installasjonsmiljø:

Pakke ut enheten

Pakk ut og kontroller leveransen. Hvis det oppdages skader, varsle leverandøren.

1. Installasjonsinstruksjon, 2-sidig A4 *1
2. Human Machine Interface (menneske-maskin grensesnitt) *1
3. Strømkontakt *1
4. Braketter og skruer V2.1 *1 pakke

MERK:
Plasser operatørpanelet på en stabil overflate under installasjonen. Å miste den eller la den falle kan forårsake skade.

Installasjonsinstruksjoner

Fest operatørpanelet i posisjon ved hjelp av alle festehullene og de medfølgende brakettene og skruene:

Strømtilkoblinger

MERK:

1. Koble positiv DC-ledning til '+' terminalen og DC-jord til '-' terminalen.

2. Vennligst ikke koble HMI til PLC og PC samtidig for å forhindre potensialforskjell fra å ødelegge USB-portene på HMI og PC.
   For å lage en tilkobling, stripp ca. 3/8" av isolasjonen fra enden av ledningen, vri kontaktskruen mot klokken til gapet er vidåpent, sett ledningen helt inn og vri skruen med klokken til den er stram.

Systeminnstillinger

Når HMI er slått på og viser bilde, klikk på systeminnstillingsknappen. (Standard systempassord: 111111)

Gå til Sikkerhet-fanen, standardpassordet er 111111, klikk på knappen for å angi ditt eget passord.

EasyBuilder 8000 programvareinnstillinger

Bruk EasyBuilder8000 V4.65.06 eller nyere versjoner.
Start EasyBuilder 8000-programvaren, velg prosjektfilen din, trykk på F7-snarveistasten for å åpne nedlastingsdialogboksen:

Velg USB-kabel > Klikk Last ned (Download) for å laste ned denne prosjektfilen til HMI.
(Se EasyBuilder 8000 brukerhåndbok for detaljer om programvareoperasjon)

Kalibreringsmodus

Start Project Manager, velg TK6000/8000 iQ Series i Type-feltet, velg USB-kabel, og klikk deretter på Calibrate Touch (kalibrer berøring) Panel-knappen for å starte kalibreringen.

Kommunikasjonstilkoblinger

9-pinners, hann, Sub-D
COM1 [RS232]
COM2 [RS485]

MERK:
Com2 [RS485 2W] støtter MPI 187.5K.

Kabel Krav
Ulike kabler kreves for forskjellige enheter.

Begrens kabellengden til mindre enn 500' (150m) for RS485/422-enheter og 50' (15m) for RS232-enheter for å unngå kommunikasjonsproblemer. Skjermet kabel må brukes for lange lengder eller kabler som går i et elektrisk støyende miljø. Ikke trekk kabler ved siden av AC-strømledninger eller i nærheten av kilder til elektrisk støy. Forsikre deg om at kabelendene er satt helt inn i tilhørende kontakter og er sikre.
