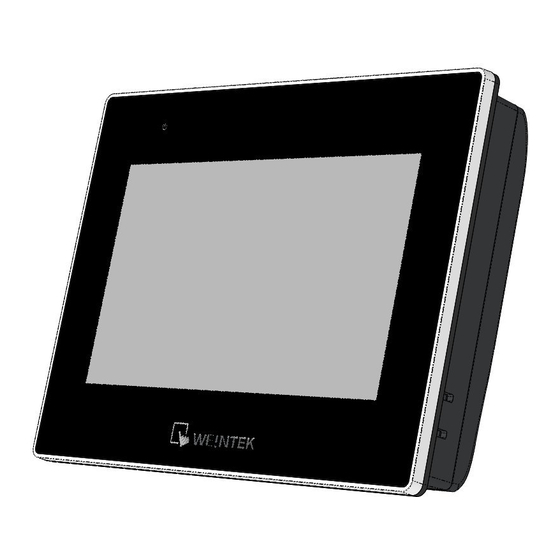

Weinview TK6070iQ Series - Priručnik za instalaciju zaslona osjetljivog na dodir
Vodič za instalaciju i pokretanje
Ovaj dokument pokriva instalaciju TK6070iQ Series HMI. Za detaljne specifikacije i rad, molimo pogledajte Tehnički list i Korisnički priručnik za EasyBuilder 8000.
Instalacijsko okruženje:
| NEMA ocjena | TK6070iQ Series HMI ima NEMA 4 ocjenu. |
| Električno okruženje | TK6070iQ Series je testiran kako bi bio u skladu s europskim CE zahtjevima. To znači da je strujni krug dizajniran da se odupre učincima električne buke. To ne jamči otpornost na buku u teškim slučajevima. Ispravno usmjeravanje žica i uzemljenje osigurat će ispravan rad. |
| Razmatranja okoliša |
|
Raspakiravanje jedinice
Raspakirajte i provjerite isporuku. Ako se pronađe oštećenje, obavijestite dobavljača.
- Upute za instalaciju, 2-strani A4 *1
- Human Machine Interface *1
- Priključak za napajanje *1
- Nosači i vijci V2.1 *1 pakiranje
NAPOMENA:
Tijekom instalacije postavite operatorsku ploču na stabilnu površinu. Ispuštanje ili dopuštanje da padne može uzrokovati oštećenje.
Upute za instalaciju
Osigurajte operatorsku ploču u položaju, koristeći sve rupe za pričvršćivanje i priložene nosače i vijke:
| Tip | A(mm) | B(mm) |
| TK6070iQ | 192 | 138 |
Priključci za napajanje
NAPOMENA:
- Spojite pozitivni DC vod na '+' terminal, a DC uzemljenje na '-' terminal.
- Molimo vas da ne spajate HMI s PLC-om i računalom istovremeno kako biste spriječili da potencijalna razlika uništi USB priključke HMI-a i računala.
Da biste uspostavili vezu, skinite oko 3/8" izolacije s kraja žice, okrenite vijak konektora u smjeru suprotnom od kazaljke na satu dok razmak nije širom otvoren, umetnite žicu do kraja i okrenite vijak u smjeru kazaljke na satu dok ne bude zategnut.
Postavke sustava
Kada se HMI uključi i prikaže sliku, kliknite gumb za postavke sustava. (Zadana lozinka sustava: 111111)
Idite na karticu "Security" (Sigurnost), zadana lozinka je 111111, kliknite gumb za postavljanje vlastite lozinke.
Postavke softvera EasyBuilder 8000
Molimo koristite EasyBuilder8000 V4.65.06 ili novije verzije.
Pokrenite softver EasyBuilder 8000, odaberite svoju projektnu datoteku, pritisnite tipku prečaca F7 da biste otvorili dijaloški okvir za preuzimanje:
Odaberite USB kabel > Kliknite "Download" (Preuzmi) da biste preuzeli ovu projektnu datoteku na HMI.
(Molimo pogledajte Korisnički priručnik za EasyBuilder 8000 za detalje o radu softvera)
Način kalibracije
Pokrenite Project Manager, odaberite TK6000/8000 iQ Series u polju "Type" (Vrsta), odaberite USB kabel, a zatim kliknite gumb "Calibrate Touch" (Kalibriraj dodir) Panel za pokretanje kalibracije.
Komunikacijski priključci
9 Pin, muški, Sub-D
COM1 [RS232]
COM2 [RS485]
NAPOMENA:
Com2 [RS485 2W] podržava MPI 187.5K.
| PIN# | Simbol | COM1 [RS232] | COM2 [RS485]4W | COM2 [RS485]2W |
| 1 | Rx- | Rx- | Data- | |
| 2 | Rx+ | Rx+ | Data+ | |
| 3 | Tx- | Tx- | ||
| 4 | Tx+ | Tx+ | ||
| 5 | GND | GND | ||
| 6 | TxD | TxD | ||
| 7 | RTS | RTS | ||
| 8 | CTS | CTS | ||
| 9 | RxD | RxD |
Zahtjevi za kabel
Za različite uređaje potrebni su različiti kabeli.
Ograničite duljinu kabela na manje od 500' (150m) za RS485/422 uređaje i 50' (15m) za RS232 uređaje kako biste izbjegli probleme s komunikacijom. Za velike duljine ili kabele koji se provlače u električki bučnom okruženju, mora se koristiti oklopljeni kabel. Ne provlačite kabele pored AC električnih vodova ili u blizini izvora električne buke. Provjerite jesu li krajevi kabela umetnuti do kraja u odgovarajuće konektore i jesu li sigurni.
