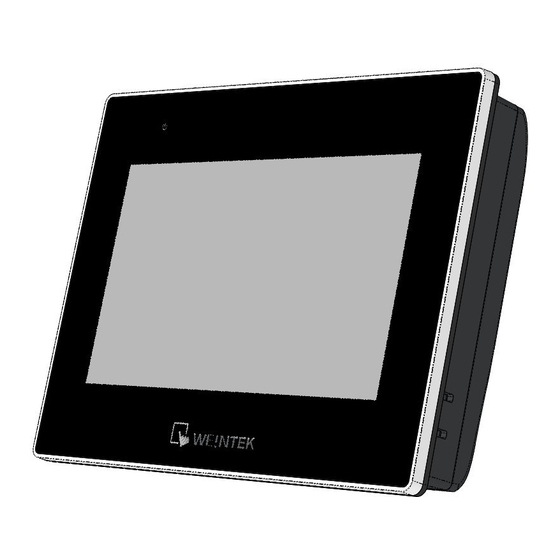

Serie Weinview TK6070iQ - Manual de Instalación del Panel Táctil

Guía de Instalación y Puesta en Marcha

Este documento cubre la instalación de la HMI Serie TK6070iQ. Para las especificaciones detalladas y el funcionamiento, consulte la Hoja de Datos y el Manual del Usuario de EasyBuilder 8000.

Entorno de Instalación:

Desembalaje de la Unidad

Desembale y revise la entrega. Si encuentra daños, notifique al proveedor.

1. Instrucciones de Instalación, A4 de 2 lados *1
2. Interfaz Hombre-Máquina *1
3. Conector de Alimentación *1
4. Soportes y Tornillos V2.1 *1 paquete

NOTA:
Coloque el panel del operador sobre una superficie estable durante la instalación. Dejarlo caer puede causar daños.

Instrucciones de Instalación

Asegure el panel del operador en su posición, utilizando todos los orificios de fijación y los soportes y tornillos provistos:

Conexiones de Alimentación

NOTA:

1. Conecte la línea de CC positiva al terminal '+' y la tierra de CC al terminal '-'.

2. Por favor, no conecte la HMI con el PLC y la PC simultáneamente para evitar que la diferencia de potencial destruya los puertos USB de la HMI y la PC.
   Para hacer una conexión, retire aproximadamente 3/8" de aislamiento del extremo del cable, gire el tornillo del conector en sentido antihorario hasta que el espacio esté bien abierto, inserte el cable hasta el fondo y gire el tornillo en sentido horario hasta que esté apretado.

Configuración del Sistema

Cuando la HMI se enciende y muestra la imagen, haga clic en el botón de configuración del sistema. (Contraseña del Sistema Predeterminada: 111111)

Vaya a la pestaña Seguridad, la contraseña predeterminada es 111111, haga clic en el botón para establecer su propia contraseña.

Configuración del Software EasyBuilder 8000

Utilice EasyBuilder8000 V4.65.06 o versiones posteriores.
Inicie el software EasyBuilder 8000, seleccione su archivo de proyecto, presione la tecla de acceso directo F7 para abrir el cuadro de diálogo de descarga:

Seleccione el cable USB > Haga clic en "Download" (Descargar) para descargar este archivo de proyecto a la HMI.
(Consulte el Manual del Usuario de EasyBuilder 8000 para obtener detalles sobre el funcionamiento del software)

Modo de Calibración

Inicie el "Project Manager" (Administrador de Proyectos), seleccione la Serie TK6000/8000 iQ en el campo "Type" (Tipo), seleccione el cable USB y luego haga clic en el botón "Calibrate Touch" (Calibrar Táctil) para iniciar la calibración.

Conexiones de Comunicación

9 Pines, Macho, Sub-D
COM1 [RS232]
COM2 [RS485]

NOTA:
Com2 [RS485 2W] soporta MPI 187.5K.

Requisito del Cable
Se requieren diferentes cables para varios dispositivos.

Restrinja la longitud del cable a menos de 500' (150m) para dispositivos RS485/422 y 50' (15m) para dispositivos RS232 para evitar problemas de comunicación. Se debe utilizar cable blindado para longitudes largas o cables que se ejecuten en un entorno con ruido eléctrico. No coloque los cables junto a las líneas de alimentación de CA ni cerca de fuentes de ruido eléctrico. Asegúrese de que los extremos del cable se hayan insertado completamente en los conectores de acoplamiento y estén seguros.
