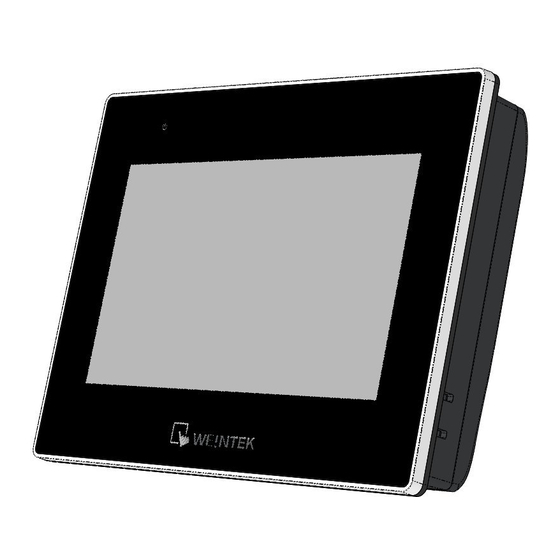

Weinview TK6070iQ Series - Érintőpanel szerelési útmutató
Telepítési és indítási útmutató
Ez a dokumentum a TK6070iQ Series HMI telepítését ismerteti. A részletes specifikációkért és működésért kérjük, tekintse meg az Adatlapot és az EasyBuilder 8000 felhasználói kézikönyvét.
Telepítési környezet:
| NEMA besorolás | A TK6070iQ Series HMI NEMA 4 besorolású. |
| Elektromos környezet | A TK6070iQ Series megfelel az európai CE követelményeknek. Ez azt jelenti, hogy az áramkör úgy van kialakítva, hogy ellenálljon az elektromos zaj hatásainak. Ez nem garantálja a zajvédelmet súlyos esetekben. A megfelelő vezetékezés és földelés biztosítja a megfelelő működést. |
| Környezeti szempontok |
|
A készülék kicsomagolása
Csomagolja ki és ellenőrizze a szállítmányt. Ha sérülést talál, értesítse a szállítót.
- Telepítési útmutató, 2 oldalas A4 *1
- Ember-gép interfész *1
- Tápcsatlakozó *1
- Konzolok és csavarok V2.1 *1 csomag
MEGJEGYZÉS:
Telepítés közben helyezze a kezelőpanelt stabil felületre. Ha leejti vagy leesik, az károsodást okozhat.
Telepítési útmutató
Rögzítse a kezelőpanelt a helyére az összes rögzítőfurat és a mellékelt konzolok és csavarok segítségével:
| Típus | A(mm) | B(mm) |
| TK6070iQ | 192 | 138 |
Tápcsatlakozások
MEGJEGYZÉS:
- Csatlakoztassa a pozitív DC vezetéket a '+' kivezetéshez, a DC földelést pedig a '-' kivezetéshez.
- Kérjük, ne csatlakoztassa a HMI-t PLC-hez és PC-hez egyszerre, hogy elkerülje a potenciálkülönbség okozta károkat a HMI és a PC USB portjaiban.
A csatlakoztatáshoz távolítson el körülbelül 3/8" szigetelést a vezeték végéről, forgassa el a csatlakozó csavart az óramutató járásával ellentétesen, amíg a rés teljesen ki nem nyílik, helyezze be a vezetéket teljesen, majd forgassa el a csavart az óramutató járásával megegyezően, amíg meg nem szorul.
Rendszerbeállítások
Amikor a HMI bekapcsol és képet jelenít meg, kattintson a rendszerbeállítás gombra. (Alapértelmezett rendszerjelszó: 111111)
Lépjen a Biztonság fülre, az alapértelmezett jelszó 111111, kattintson a gombra a saját jelszavának beállításához.
EasyBuilder 8000 szoftver beállításai
Kérjük, használja az EasyBuilder8000 V4.65.06 vagy újabb verzióit.
Indítsa el az EasyBuilder 8000 szoftvert, válassza ki a projektfájlt, nyomja meg az F7 gyorsbillentyűt a letöltési párbeszédpanel megnyitásához:
Válassza ki az USB kábelt > Kattintson a "Download" (Letöltés) gombra a projektfájl HMI-re történő letöltéséhez.
(A szoftver működésével kapcsolatos részletekért kérjük, tekintse meg az EasyBuilder 8000 felhasználói kézikönyvét)
Kalibrációs mód
Indítsa el a Project Managert, válassza a TK6000/8000 iQ Series típust a Type (Típus) mezőben, válassza ki az USB kábelt, majd kattintson a Calibrate Touch (Érintés kalibrálása) gombra a kalibrálás elindításához.
Kommunikációs kapcsolatok
9 tűs, apa, Sub-D
COM1 [RS232]
COM2 [RS485]
MEGJEGYZÉS:
A Com2 [RS485 2W] támogatja az MPI 187.5K-t.
| PIN# | Szimbólum | COM1 [RS232] | COM2 [RS485]4W | COM2 [RS485]2W |
| 1 | Rx- | Rx- | Data- | |
| 2 | Rx+ | Rx+ | Data+ | |
| 3 | Tx- | Tx- | ||
| 4 | Tx+ | Tx+ | ||
| 5 | GND | GND | ||
| 6 | TxD | TxD | ||
| 7 | RTS | RTS | ||
| 8 | CTS | CTS | ||
| 9 | RxD | RxD |
Kábel követelmény
Különböző eszközökhöz különböző kábelek szükségesek.
A kommunikációs problémák elkerülése érdekében korlátozza a kábel hosszát 500 láb (150 m) alá az RS485/422 eszközök esetében, és 50 láb (15 m) alá az RS232 eszközök esetében. Hosszú hosszúságú vagy elektromosan zajos környezetben futó kábelekhez árnyékolt kábelt kell használni. Ne vezesse a kábeleket váltóáramú vezetékek mellett vagy elektromos zajforrások közelében. Győződjön meg arról, hogy a kábelvégek teljesen be vannak helyezve a csatlakozó aljzatokba, és biztonságosan rögzítve vannak.
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
