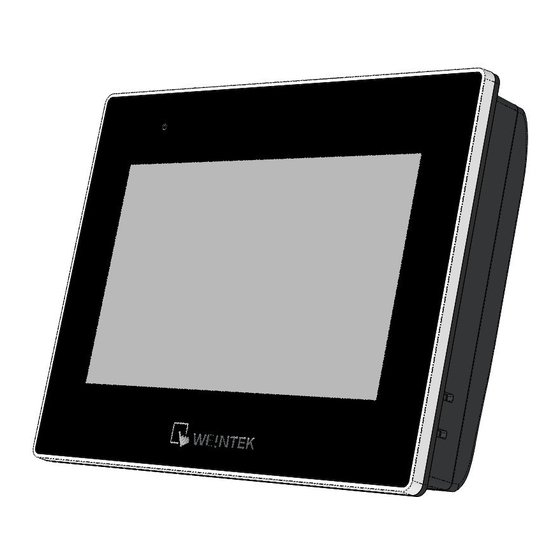

Weinview TK6070iQ Series - Priročnik za namestitev zaslona na dotik

Navodila za namestitev in zagon

Ta dokument zajema namestitev HMI serije TK6070iQ, za podrobne specifikacije in delovanje si oglejte podatkovni list in uporabniški priročnik za EasyBuilder 8000.

Namestitveno okolje:

Razpakiranje enote

Razpakirajte in preverite dostavo. Če najdete poškodbe, obvestite dobavitelja.

1. Navodila za namestitev, 2-stranski A4 *1
2. Vmesnik človek-stroj *1
3. Napajalni priključek *1
4. Nosilci in vijaki V2.1 *1 paket

OPOMBA:
Med namestitvijo postavite upravljalno ploščo na stabilno površino. Če jo spustite ali pustite, da pade, jo lahko poškodujete.

Navodila za namestitev

Pritrdite upravljalno ploščo v položaj z vsemi pritrdilnimi luknjami ter priloženimi nosilci in vijaki:

Napajalni priključki

OPOMBA:

1. Priključite pozitivno DC linijo na priključek '+' in DC ozemljitev na priključek '-'.

2. Prosimo, da HMI ne povezujete s PLC-jem in PC-jem hkrati, da preprečite morebitno razliko v potencialu, ki bi uničila vrata USB na HMI in PC-ju.
   Za priključitev odstranite približno 3/8" izolacije s konca žice, obrnite vijak priključka v nasprotni smeri urinega kazalca, dokler se reža ne odpre na široko, vstavite žico do konca in obrnite vijak v smeri urinega kazalca, dokler ni tesno.

Sistemske nastavitve

Ko se HMI vklopi in prikaže sliko, kliknite gumb za sistemske nastavitve. (Privzeto sistemsko geslo: 111111)

Pojdite na zavihek Security (Varnost), privzeto geslo je 111111, kliknite gumb, da nastavite svoje geslo.

Nastavitve programske opreme EasyBuilder 8000

Uporabite EasyBuilder8000 V4.65.06 ali novejše različice.
Zaženite programsko opremo EasyBuilder 8000, izberite svojo projektno datoteko, pritisnite bližnjico F7, da odprete pogovorno okno za prenos:

Izberite kabel USB > Kliknite Download (Prenesi), da prenesete to projektno datoteko v HMI.
(Za podrobnosti o delovanju programske opreme si oglejte uporabniški priročnik za EasyBuilder 8000)

Način kalibracije

Zaženite Project Manager (Upravitelj projektov), v polju Type (Vrsta) izberite TK6000/8000 iQ Series, izberite kabel USB in nato kliknite gumb Calibrate Touch (Umerjanje dotika)

Panel (Plošča) za začetek kalibracije.

Komunikacijske povezave

9-pinski, moški, Sub-D
COM1 [RS232]
COM2 [RS485]

OPOMBA:
Com2 [RS485 2W] podpira MPI 187.5K.

Zahteva za kabel
Za različne naprave so potrebni različni kabli.

Omejite dolžino kabla na manj kot 500' (150 m) za naprave RS485/422 in 50' (15 m) za naprave RS232, da se izognete težavam s komunikacijo. Za dolge dolžine ali kable, ki potekajo v električno hrupnem okolju, je treba uporabiti oklopljen kabel. Ne napeljujte kablov poleg napajalnih kablov ali blizu virov električnega šuma. Prepričajte se, da so konci kablov v celoti vstavljeni v ustrezne priključke in so varni.
