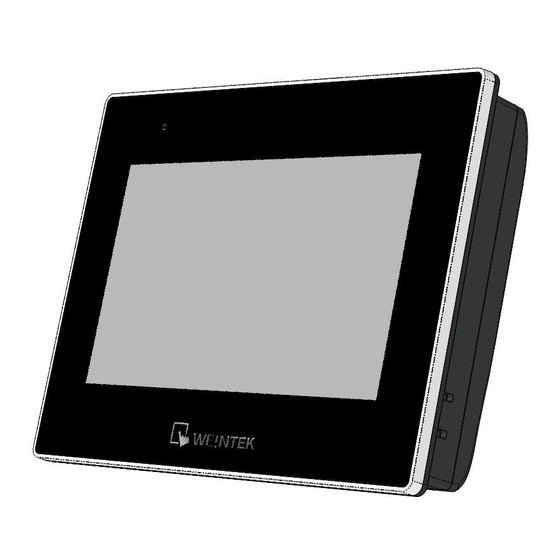

Weinview TK6070iQ Series - Manual de Instalación del Panel Táctil

Guía de Instalación y Puesta en Marcha

Este documento cubre la instalación del HMI de la serie TK6070iQ. Para obtener las especificaciones detalladas y el funcionamiento, consulte la Hoja de Datos y el Manual de Usuario de EasyBuilder 8000.

Entorno de Instalación:

Desembalaje de la Unidad

Desembale y compruebe la entrega. Si encuentra algún daño, notifique al proveedor.

1. Instrucciones de Instalación, A4 a 2 caras *1
2. Interfaz Hombre-Máquina *1
3. Conector de Alimentación *1
4. Paquete de Soportes y Tornillos V2.1 *1

NOTA:
Coloque el panel del operador sobre una superficie estable durante la instalación. Dejarlo caer puede causar daños.

Instrucciones de Instalación

Asegure el panel del operador en su posición, utilizando todos los orificios de fijación y los soportes y tornillos proporcionados:

Conexiones de Alimentación

NOTA:

1. Conecte la línea de CC positiva al terminal '+' y la tierra de CC al terminal '-'.

2. Por favor, no conecte el HMI con el PLC y el PC simultáneamente para evitar que la diferencia de potencial destruya los puertos USB del HMI y del PC.
   Para hacer una conexión, retire aproximadamente 3/8" de aislamiento del extremo del cable, gire el tornillo del conector en sentido contrario a las agujas del reloj hasta que el espacio esté bien abierto, inserte el cable hasta el fondo y gire el tornillo en el sentido de las agujas del reloj hasta que esté apretado.

Ajustes del Sistema

Cuando el HMI se enciende y muestra la imagen, haga clic en el botón de configuración del sistema. (Contraseña del Sistema por Defecto: 111111)

Vaya a la pestaña Seguridad, la contraseña predeterminada es 111111, haga clic en el botón para establecer su propia contraseña.

Ajustes del Software EasyBuilder 8000

Por favor, utilice EasyBuilder8000 V4.65.06 o versiones posteriores.
Inicie el software EasyBuilder 8000, seleccione su archivo de proyecto, pulse la tecla de acceso directo F7 para abrir el cuadro de diálogo de descarga:

Seleccione el cable USB > Haga clic en "Download" (Descargar) para descargar este archivo de proyecto al HMI.
(Por favor, consulte el Manual de Usuario de EasyBuilder 8000 para obtener detalles sobre el funcionamiento del software)

Modo de Calibración

Inicie el "Project Manager" (Administrador de Proyectos), seleccione TK6000/8000 iQ Series en el campo "Type" (Tipo), seleccione el cable USB y, a continuación, haga clic en el botón "Calibrate Touch" (Calibrar Táctil)

para iniciar la calibración.

Conexiones de Comunicación

9 Pines, Macho, Sub-D
COM1 [RS232]
COM2 [RS485]

NOTA:
Com2 [RS485 2W] soporta MPI 187.5K.

Requisito del Cable
Se requieren diferentes cables para varios dispositivos.

Restrinja la longitud del cable a menos de 500' (150m) para dispositivos RS485/422 y 50' (15m) para dispositivos RS232 para evitar problemas de comunicación. Se debe utilizar cable blindado para longitudes largas o cables que se ejecuten en un entorno con ruido eléctrico. No coloque los cables junto a las líneas de alimentación de CA o cerca de fuentes de ruido eléctrico. Asegúrese de que los extremos del cable se hayan insertado completamente en los conectores de acoplamiento y estén seguros.
