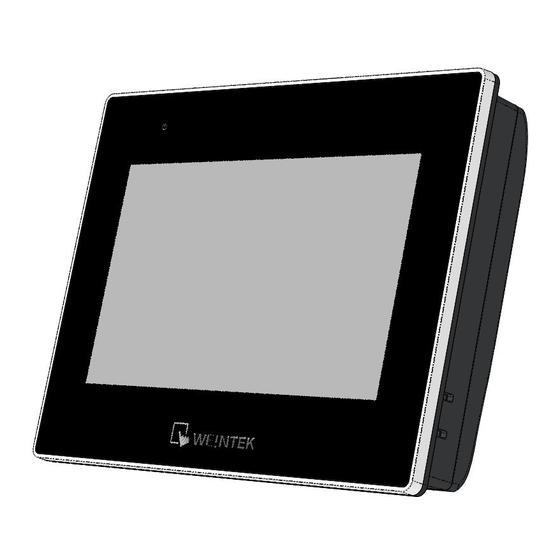

Weinview TK6070iQ Series - Manual de instalare a panoului tactil
Ghid de instalare și pornire
Acest document acoperă instalarea HMI-ului TK6070iQ Series, pentru specificațiile detaliate și funcționare, vă rugăm să consultați fișa tehnică și manualul de utilizare EasyBuilder 8000.
Mediu de instalare:
| NEMA Rating (Clasificare NEMA) | TK6070iQ Series HMI are clasificare NEMA 4. |
| Electrical Environment (Mediu electric) | Seria TK6070iQ a fost testată pentru a se conforma cerințelor europene CE. Aceasta înseamnă că circuitele sunt proiectate să reziste la efectele zgomotului electric. Acest lucru nu garantează imunitatea la zgomot în cazuri severe. O rutare și o împământare corectă a firelor vor asigura o funcționare adecvată. |
| Environmental Considerations (Considerații de mediu) |
|
Despachetarea unității
Despachetați și verificați livrarea. Dacă se constată daune, anunțați furnizorul.
- Instrucțiuni de instalare, A4 față-verso *1
- Interfață om-mașină *1
- Conector de alimentare *1
- Set de suporturi și șuruburi V2.1 *1
NOTĂ:
Așezați panoul operatorului pe o suprafață stabilă în timpul instalării. Căderea sau lăsarea acestuia să cadă poate cauza daune.
Instrucțiuni de instalare
Fixați panoul operatorului în poziție, folosind toate găurile de fixare și suporturile și șuruburile furnizate:
| Tip | A(mm) | B(mm) |
| TK6070iQ | 192 | 138 |
Conexiuni de alimentare
NOTĂ:
- Conectați linia pozitivă DC la terminalul '+' și împământarea DC la terminalul '-'.
- Vă rugăm să nu conectați HMI cu PLC și PC simultan pentru a preveni diferența de potențial să distrugă porturile USB ale HMI și PC.
Pentru a face o conexiune, dezizolați aproximativ 3/8" din izolația de la capătul firului, rotiți șurubul conectorului în sens invers acelor de ceasornic până când spațiul este larg deschis, introduceți firul până la capăt și rotiți șurubul în sensul acelor de ceasornic până când este strâns.
Setări de sistem
Când HMI este pornit și afișează imaginea, faceți clic pe butonul de setare a sistemului. (Parola implicită a sistemului: 111111)
Accesați fila Security (Securitate), parola implicită este 111111, faceți clic pe buton pentru a vă seta propria parolă.
Setări software EasyBuilder 8000
Vă rugăm să utilizați EasyBuilder8000 V4.65.06 sau versiuni ulterioare.
Lansați software-ul EasyBuilder 8000, selectați fișierul de proiect, apăsați tasta rapidă F7 pentru a deschide caseta de dialog de descărcare:
Selectați cablul USB > Faceți clic pe Download (Descărcare) pentru a descărca acest fișier de proiect în HMI.
(Vă rugăm să consultați manualul de utilizare EasyBuilder 8000 pentru detalii despre operarea software-ului)
Mod de calibrare
Lansați Project Manager (Manager de proiect), selectați TK6000/8000 iQ Series în câmpul Type (Tip), selectați cablul USB și apoi faceți clic pe butonul Calibrate Touch (Calibrare tactilă)
Panel pentru a începe calibrarea.
Conexiuni de comunicare
9 pini, tată, Sub-D
COM1 [RS232]
COM2 [RS485]
NOTĂ:
Com2 [RS485 2W] acceptă MPI 187.5K.
| PIN# | Symbol (Simbol) | COM1 [RS232] | COM2 [RS485]4W | COM2 [RS485]2W |
| 1 | Rx- | Rx- | Data- | |
| 2 | Rx+ | Rx+ | Data+ | |
| 3 | Tx- | Tx- | ||
| 4 | Tx+ | Tx+ | ||
| 5 | GND | GND | ||
| 6 | TxD | TxD | ||
| 7 | RTS | RTS | ||
| 8 | CTS | CTS | ||
| 9 | RxD | RxD |
Cablu Cerințe
Sunt necesare cabluri diferite pentru diverse dispozitive.
Limitați lungimea cablului la mai puțin de 500' (150m) pentru dispozitivele RS485/422 și 50' (15m) pentru dispozitivele RS232 pentru a evita problemele de comunicații. Trebuie utilizat cablu ecranat pentru lungimi mari sau cabluri care rulează într-un mediu cu zgomot electric. Nu rulați cablurile lângă liniile de alimentare CA sau lângă surse de zgomot electric. Asigurați-vă că capetele cablului au fost introduse complet în conectorii de împerechere și sunt sigure.
