Vivo Buri Захранване KNX 160/320/640mA Ръководство

Описание

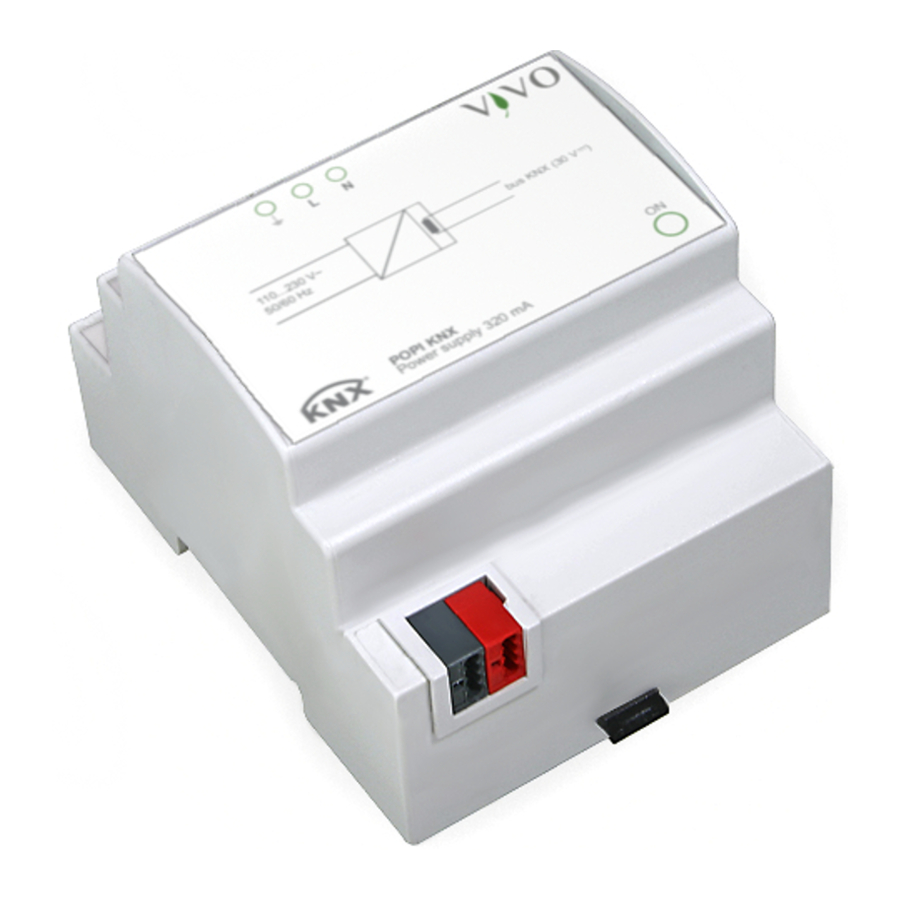

Vivo® захранването Bil/Popi/Buri KNX е KNX устройство за монтаж на шина, което произвежда и следи напрежението от 30 Vdc, необходимо за работата на шинната система. Устройството има интегриран дросел, който осигурява развързването между захранването и информацията на шинната линия. Към една KNX шинна линия могат да бъдат свързани до 64 KNX шинни устройства. Изходът е защитен от претоварване и късо съединение. Устройството може да поддържа кратки прекъсвания на мрежовото напрежение (макс. 200 ms).

Функции

Технически данни

Захранване

• Напрежение 230/110 Vac, 50/60 Hz
• Консумация на мощност 22 W (загуби на мощност < 3 W)

Изходи

• Напрежение на шинната линия: 30 Vdc +1/-2 Vdc SELV
• Номинален ток (общо изходи): 640-320-160 mA
• Време на буфериране: 200 ms
• Връзка към шинната линия: KNX клемен блок (черен/червен), включен в доставката

Превключване, дисплей и свързващи елементи

Устройството е оборудвано с бутон за нулиране, клеми за мрежово напрежение 230/110 Vac, KNX шинна линия.

Планиране

При планиране на KNX шинна инсталация, използването на захранващ блок 640 mA изисква да се вземат предвид следните указания:

• максималният брой свързани шинни устройства е 64;
• максималната дължина на линеен сегмент е 350 m


1. Клеми за захранване 110-230 Vac 50/60 Hz
2. LED за състояние
3. Бутон за нулиране (вътрешен)
4. Клемен блок за KNX шинна линия, измерен по линията между захранването и най-отдалеченото шинно устройство;

• максималното разстояние между две шинни устройства не може да надвишава 700 m;
• максималната дължина на шинна линия е 1000 m, като се вземат предвид всички сегменти.

Към една и съща шинна линия могат да бъдат свързани не повече от две захранвания. Второ захранване може да е необходимо, когато инсталацията в разпределителни табла изисква особена концентрация на шинните устройства (обикновено повече от 30 единици, инсталирани в рамките на 10 m). В този случай захранване трябва да бъде инсталирано близо до групата устройства. Между две захранвания, инсталирани на една и съща шинна линия, се изисква минимално разстояние от 200 m, измерено по линията.

Монтаж

Устройството има степен на защита IP20 и следователно е подходящо за използване в сухи вътрешни помещения. Корпусът е направен за монтаж на шина съгласно EN 60715 в табла или шкафове за електрическо разпределение. Инсталацията е в хоризонтално положение, правилното положение е, когато клемите за KNX шинна линия и спомагателните

За да захранвате KNX шинните линии, използвайте само KNX захранване за шина (напр. Vivo Cursa KNX). Използването на други захранвания може да компрометира комуникацията и да повреди устройствата, свързани към шината.

изходи са разположени в долната част, а клемите ( , L, N) за свързване на мрежовото захранване 230/110 Vac са разположени в горната част. За инсталиране на устройството на шината, направете следното:

• с помощта на инструмент, поставете заключващото устройство в напълно спуснато положение (a);
• поставете горния ръб на задния вътрешен профил върху горния ръб на шината (b);
• завъртете устройството към шината (c);
• натиснете заключващото устройство нагоре, докато спре (d).
  Преди да извадите устройството, уверете се, че клемите за шината са извадени от слотовете си. Използвайте отвертка, за да плъзнете надолу заключващото устройство и да извадите устройството от шината.

Електрически връзки

Основно захранване 230/110 Vac
Връзката към основното захранване 230/110 Vac се осъществява с винтови клеми ( , L, N), разположени на

ЗАБЕЛЕЖКА:
Когато монтирате устройството в табла и шкафове, трябва да се осигури необходимата вентилация, така че температурата да се поддържа в рамките на работния диапазон на устройството.

горната предна част на устройството. Характеристики на клемите:

• винтово затягане на проводниците
• максимално напречно сечение на проводника 2.5 mm²
• препоръчително оголване на проводника прибл. 6 mm
• максимален въртящ момент 0.5 Nm

KNX шинна линия
Връзката към KNX шинната линия се осъществява с клемен блок (черен/червен), включен в доставката и поставен в слота, разположен в долната лява част на предната част.

Характеристики на KNX клемен блок:

Конфигурация и пускане в експлоатация

Конфигурация
Устройството не изисква никаква конфигурация с ETS^® (Engineering Tool Software) инструмент. Приложният софтуер е наличен, за да добавите към ETS проект захранване Bil/Popi/Buri KNX.

Пускане в експлоатация
За пускане в експлоатация на устройството, включете мрежовото захранване 230/110 Vac, към което е свързано устройството. Зеленият светодиод, обозначен с "ON" (включено), показва работата на устройството.

Електрическото свързване на устройството може да се извърши само от квалифициран персонал. Неправилната инсталация може да доведе до токов удар или пожар. Преди да направите електрическите връзки, уверете се, че захранването е изключено.

Нулиране

Устройството има бутон за нулиране. След нулиране, шинната линия не се захранва за 20 секунди и свързаните шинни устройства се възстановяват в първоначалното си състояние. По време на този интервал от време, светодиодът за нулиране (червен) е постоянно включен.

Маркировки

• KNX
• CE: устройството отговаря на Директивата за ниско напрежение (2006/95/EC) и Директивата за електромагнитна съвместимост (2004/108/EC). Тестовете са проведени съгласно EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Поддръжка

Устройството не изисква поддръжка. За почистване използвайте суха кърпа. Трябва да се избягва използването на разтворители или други агресивни вещества.

Изхвърляне

В края на полезния си живот, продуктът, описан в този лист с данни, се класифицира като отпадък от електронно оборудване в съответствие с Европейската директива 2002/96/EC (RAEE) и не може да бъде изхвърлен заедно с общинските недиференцирани твърди отпадъци.

Предупреждения

• Инсталирането, електрическото свързване, конфигурирането и пускането в експлоатация на устройството могат да се извършват само от квалифициран персонал в съответствие с приложимите технически стандарти и закони на съответните държави
• Захранващата линия, към която е свързано устройството, трябва да бъде оборудвана с лесно достъпно устройство за изключване с минимално разстояние на разделяне между контактите от 3 mm
• Отварянето на корпуса на устройството води до незабавно прекратяване на гаранционния период
• В случай на манипулация, съответствието със съществените изисквания на приложимите директиви, за които устройството е сертифицирано, вече не е гарантирано
• Vivo® KNX дефектни устройства трябва да бъдат върнати на производителя на следния адрес:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

Неправилното изхвърляне на този продукт може да причини сериозни щети на околната среда и човешкото здраве. Моля, информирайте се за правилните процедури за изхвърляне на отпадъци, осигурени от местните власти.

Друга информация

• Инструкцията трябва да бъде доставена на крайния клиент с документацията на проекта
• За допълнителна информация относно продукта, моля, свържете се с техническата поддръжка на Vivo® на имейл адрес: customerservice@vivoknx.com или посетете уебсайта www.vivoknx.com
• Всяко Vivo® устройство има уникален сериен номер на етикета. Серийният номер може да бъде използван от инсталатори или системни интегратори за документални цели и трябва да бъде добавен във всяка комуникация, адресирана до техническата поддръжка на Vivo в случай на неизправност на устройството
• Vivo® е регистрирана търговска марка на Vivo Suisse Sagl
• KNX^® и ETS^® са регистрирани търговски марки на KNX Association cvba, Брюксел

© Vivo Suisse Sagl 2017. Компанията си запазва правото да прави промени в тази документация без предизвестие.
