Manual de la fuente de alimentación Vivo Buri KNX 160/320/640mA

Descripción

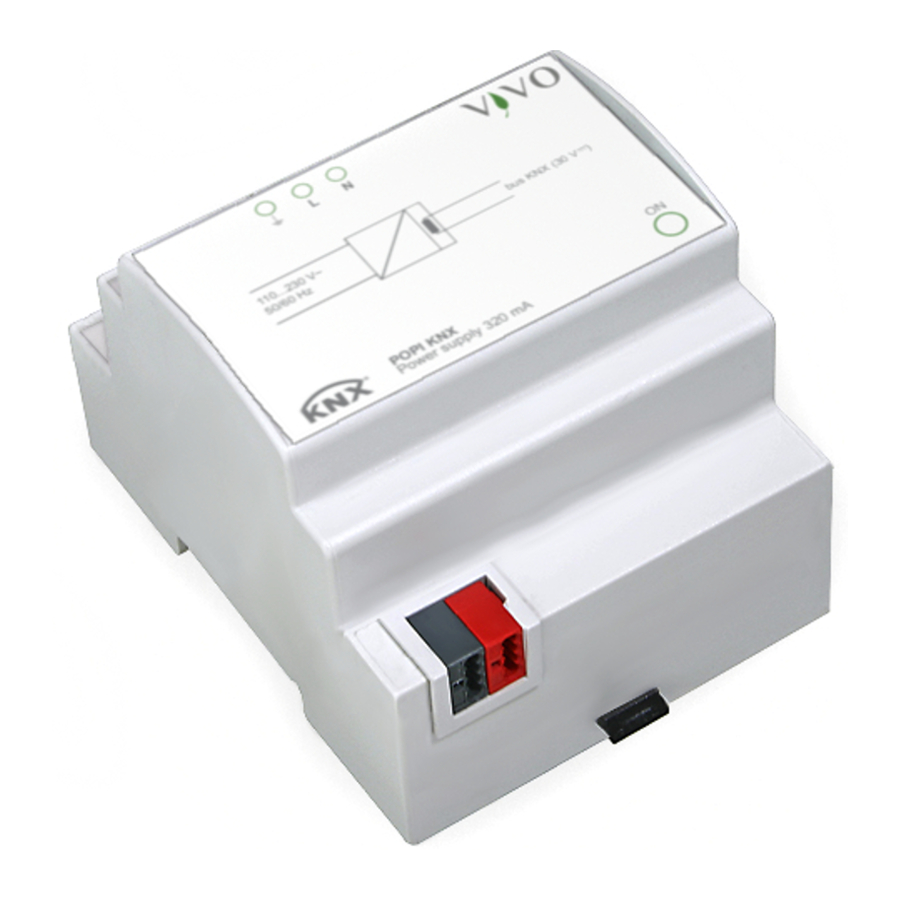

La fuente de alimentación Vivo® Bil/Popi/Buri KNX es un dispositivo KNX para montaje en riel que produce y monitorea el voltaje de 30 Vcc requerido para operar el sistema de bus. El dispositivo tiene un choque integrado que proporciona el desacoplamiento entre la fuente de alimentación y la información en la línea de bus. En una línea de bus KNX se pueden conectar hasta 64 dispositivos de bus KNX. La salida está protegida contra sobrecarga y cortocircuito. El dispositivo puede soportar interrupciones cortas del voltaje de la red eléctrica (máximo 200 ms).

Funciones

Datos técnicos

Fuente de alimentación

• Voltaje 230/110 Vac, 50/60 Hz
• Consumo de energía 22 W (pérdidas de energía < 3 W)

Salidas

• Voltaje de la línea de bus: 30 Vcc +1/-2 Vcc SELV
• Corriente nominal (salidas totales): 640-320-160 mA
• Tiempo de búfer: 200 ms
• Conexión de la línea de bus: bloque de terminales KNX (negro/rojo) incluido en la entrega

Elementos de conmutación, visualización y conexión

El dispositivo está equipado con un pulsador de reinicio (reset pushbutton), bloques de terminales para voltaje de red 230/110 Vac, línea de bus KNX.

Planificación

Al planificar una instalación de bus KNX, el uso de una unidad de fuente de alimentación de 640 mA requiere tener en cuenta las siguientes pautas:

• el número máximo de dispositivos de bus conectados es 64;
• la longitud máxima de un segmento de línea es de 350 m


1. Bloques de terminales para fuente de alimentación 110-230 Vac 50/60 Hz
2. LED de estado
3. Pulsador de reinicio (reset pushbutton) (interno)
4. Bloque de terminales para línea de bus KNX asegurada a lo largo de la línea entre la fuente de alimentación y el dispositivo de bus más lejano;

• la distancia máxima entre dos dispositivos de bus no puede exceder los 700 m;
• la longitud máxima de una línea de bus es de 1000 m, teniendo en cuenta todos los segmentos.

En la misma línea de bus se pueden conectar no más de dos fuentes de alimentación. Una segunda fuente de alimentación puede ser necesaria cuando la instalación en tableros de distribución requiere una concentración particular de los dispositivos de bus (típicamente más de 30 unidades instaladas dentro de 10 m). En este caso, se debe instalar una fuente de alimentación cerca del grupo de dispositivos. Entre dos fuentes de alimentación instaladas en la misma línea de bus se requiere una distancia mínima de 200 m, medida a lo largo de la línea.

Montaje

El dispositivo tiene un grado de protección IP20 y, por lo tanto, es adecuado para su uso en habitaciones interiores secas. La carcasa está hecha para montaje en riel según EN 60715 en tableros o gabinetes para distribución eléctrica. La instalación es en posición horizontal, la posición correcta es cuando los terminales para la línea de bus KNX y auxiliar

Para suministrar las líneas de bus KNX, utilice únicamente una fuente de alimentación de bus KNX (por ejemplo, Vivo Cursa KNX). El uso de otras fuentes de alimentación puede comprometer la comunicación y dañar los dispositivos conectados al bus.

la salida se encuentra en la parte inferior y los terminales ( , L, N) para conectar la fuente de alimentación principal 230/110 Vac se encuentran en la parte superior. Para la instalación del dispositivo en el riel, proceda de la siguiente manera:

• con la ayuda de una herramienta, coloque el dispositivo de bloqueo en la posición completamente bajada (a);
• coloque el borde superior del perfil interior trasero en el borde superior del riel (b);
• gire el dispositivo hacia el riel (c);
• empuje el dispositivo de bloqueo hacia arriba hasta que se detenga (d).
  Antes de retirar el dispositivo, asegúrese de que los terminales para el bus se hayan extraído de sus ranuras. Use un destornillador para deslizar hacia abajo el dispositivo de bloqueo y retire el dispositivo del riel.

Conexiones eléctricas

Suministro principal 230/110 Vac
La conexión al suministro principal de 230/110 Vac se realiza con terminales de tornillo ( , L, N) ubicados en el

NOTA:
Al montar el dispositivo en tableros y gabinetes, se debe proporcionar la ventilación necesaria para que la temperatura se mantenga dentro del rango de funcionamiento del dispositivo.

parte frontal superior del dispositivo. Características de los bloques de terminales:

• sujeción de conductores con tornillos
• sección transversal máxima del conductor 2.5 mm²
• pelado de cable recomendado aprox. 6 mm
• par máximo 0.5 Nm

Línea de bus KNX
La conexión a la línea de bus KNX se realiza con el bloque de terminales (negro/rojo) incluido en la entrega e insertado en la ranura ubicada en la parte inferior izquierda del frente.

Características del bloque de terminales KNX:

Configuración y puesta en marcha

Configuración
El dispositivo no requiere ninguna configuración con la herramienta ETS^® (Engineering Tool Software). El software de aplicación está disponible para agregar a un proyecto ETS una fuente de alimentación Bil/Popi/Buri KNX.

Puesta en marcha
Para la puesta en marcha del dispositivo, encienda la fuente de alimentación principal de 230/110 Vac a la que está conectado el dispositivo. El LED verde marcado como "ON" (encendido) indica que el dispositivo está funcionando.

La conexión eléctrica del dispositivo solo puede ser realizada por personal cualificado. La instalación incorrecta puede provocar descargas eléctricas o incendios. Antes de realizar las conexiones eléctricas, asegúrese de que la fuente de alimentación esté apagada.

Restablecer

El dispositivo tiene un pulsador de reinicio (reset pushbutton). Después de un reinicio, la línea de bus no se alimenta durante 20 segundos y los dispositivos de bus conectados se restauran a su condición original. Durante este intervalo de tiempo, el LED de reinicio (rojo) se enciende permanentemente.

Marcas

• KNX
• CE: el dispositivo cumple con la Directiva de Baja Tensión (2006/95/CE) y la Directiva de Compatibilidad Electromagnética (2004/108/CE). Pruebas realizadas según EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Mantenimiento

El dispositivo no requiere mantenimiento. Para limpiar, use un paño seco. Se debe evitar el uso de disolventes u otras sustancias agresivas.

Eliminación

Al final de su vida útil, el producto descrito en esta hoja de datos se clasifica como residuo de equipos electrónicos de acuerdo con la Directiva Europea 2002/96/CE (RAEE) y no se puede desechar junto con los residuos sólidos municipales no diferenciados.

Advertencias

• La instalación, la conexión eléctrica, la configuración y la puesta en marcha del dispositivo solo pueden ser realizadas por personal cualificado en cumplimiento de las normas técnicas y leyes aplicables de los respectivos países.
• La línea de alimentación a la que está conectado el dispositivo debe estar equipada con un dispositivo de desconexión de fácil acceso con una distancia de separación mínima entre los contactos de 3 mm.
• Abrir la carcasa del dispositivo provoca el fin inmediato del período de garantía.
• En caso de manipulación, ya no se garantiza el cumplimiento de los requisitos esenciales de las directivas aplicables, para las cuales el dispositivo ha sido certificado.
• Los dispositivos defectuosos Vivo® KNX deben devolverse al fabricante en la siguiente dirección:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

La eliminación incorrecta de este producto puede causar graves daños al medio ambiente y a la salud humana. Infórmese sobre los procedimientos correctos de eliminación para la recogida y el procesamiento de residuos proporcionados por las autoridades locales.

Otra información

• La hoja de instrucciones debe entregarse al cliente final con la documentación del proyecto.
• Para obtener más información sobre el producto, póngase en contacto con el soporte técnico de Vivo® en la dirección de correo electrónico: customerservice@vivoknx.com o visite el sitio web www.vivoknx.com
• Cada dispositivo Vivo® tiene un número de serie único en la etiqueta. El número de serie puede ser utilizado por instaladores o integradores de sistemas para fines de documentación y debe agregarse en cada comunicación dirigida al soporte técnico de Vivo en caso de mal funcionamiento del dispositivo.
• Vivo® es una marca registrada de Vivo Suisse Sagl.
• KNX^® y ETS^® son marcas registradas de KNX Association cvba, Bruselas.

© Vivo Suisse Sagl 2017. La empresa se reserva el derecho de realizar cambios en esta documentación sin previo aviso.
