Manual da fonte de alimentação Vivo Buri KNX 160/320/640mA

Descrição

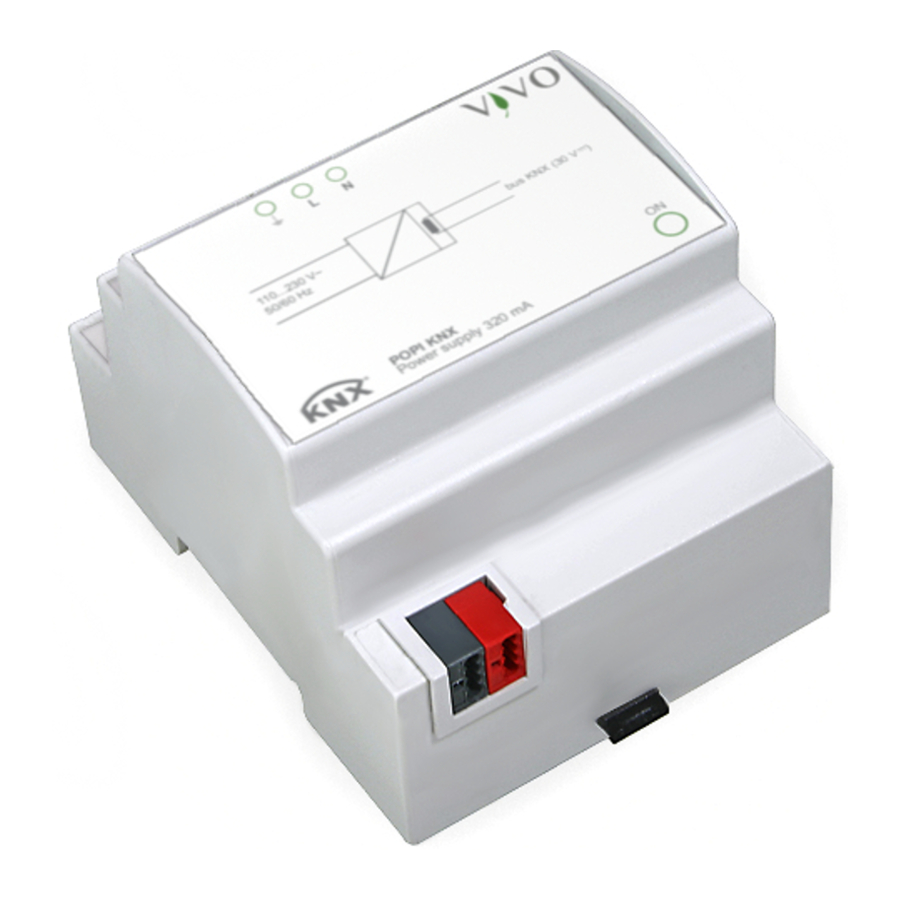

A fonte de alimentação Vivo® Bil/Popi/Buri KNX é um dispositivo KNX para montagem em trilho que produz e monitora a tensão de 30 Vcc necessária para operar o sistema de barramento. O dispositivo possui um indutor integrado que fornece o desacoplamento entre a fonte de alimentação e as informações na linha de barramento. Em uma linha de barramento KNX, podem ser conectados até 64 dispositivos de barramento KNX. A saída é protegida contra sobrecarga e curto-circuito. O dispositivo pode suportar pequenas interrupções da tensão da rede elétrica (máx. 200 ms).

Funções

• Fonte de alimentação SELV de 30 Vcc para uma linha de barramento KNX com
• Fonte de alimentação SELV de 30 Vcc para uma linha de barramento KNX com máx. 64 dispositivos conectados (Bil KNX) máx. 64 dispositivos conectados (Bil KNX)
• Reinicialização da linha de barramento conectada com um de- interno
• Reinicialização da linha de barramento conectada com um botão de pressão dedicado interno

Principais características

• Invólucro em material plástico
• Montagem em trilho de 35 mm (de acordo com a EN 60715)
• Grau de proteção IP20 (dispositivo instalado)
• Classificação climática 3K5 e mecânica 3M2 (ac-
• Grau de poluição 2 (de acordo com a IEC 60664-1)
• 4 unidades modulares (1 UM = 18 mm)
• Dimensões 72 x 90 x 62 mm (LxAxP)
• Peso 225 g

Condições ambientais

• Temperatura de operação: - 5... + 45 °C
• Temperatura de armazenamento: - 25... + 55 °C
• Temperatura de transporte: - 25... + 70 °C
• Umidade relativa: 95% sem condensação

Dados técnicos

Fonte de alimentação

• Tensão 230/110 Vca, 50/60 Hz
• Consumo de energia 22 W (perdas de energia < 3 W)

Saídas

• Tensão da linha de barramento: 30 Vcc +1/-2 Vcc SELV
• Corrente nominal (saídas totais): 640-320-160 mA
• Tempo de buffer: 200 ms
• Conexão da linha de barramento: bloco de terminais KNX (preto/vermelho) incluído na entrega

Elementos de comutação, tela e conexão

O dispositivo é equipado com um botão de pressão de reset, blocos de terminais para tensão da rede elétrica 230/110 Vca, linha de barramento KNX.

Planejamento

Ao planejar uma instalação de barramento KNX, o uso de uma unidade de fonte de alimentação de 640 mA exige levar em consideração as seguintes diretrizes:

• o número máximo de dispositivos de barramento conectados é 64;
• o comprimento máximo de um segmento de linha é 350 m


1. Blocos de terminais para fonte de alimentação 110-230 Vca 50/60 Hz
2. LED de status
3. Botão de pressão de reset (interno)
4. Bloco de terminais para linha de barramento KNX medida ao longo da linha entre a fonte de alimentação e o dispositivo de barramento mais distante;

• a distância máxima entre dois dispositivos de barramento não pode exceder 700 m;
• o comprimento máximo de uma linha de barramento é 1000 m, levando em consideração todos os segmentos.

Na mesma linha de barramento, podem ser conectadas no máximo duas fontes de alimentação. Uma segunda fonte de alimentação pode ser necessária quando a instalação em quadros de distribuição exige uma concentração particular dos dispositivos de barramento (normalmente mais de 30 unidades instaladas em 10 m). Neste caso, uma fonte de alimentação tem que ser instalada perto do grupo de dispositivos. Entre duas fontes de alimentação instaladas na mesma linha de barramento, é necessária uma distância mínima de 200 m, medida ao longo da linha.

Montagem

O dispositivo tem grau de proteção IP20 e, portanto, é adequado para uso em salas internas secas. O invólucro é feito para montagem em trilho de acordo com a EN 60715 em quadros ou gabinetes para distribuição elétrica. A instalação é na posição horizontal, a posição correta é quando os terminais para linha de barramento KNX e auxiliar

Para alimentar as linhas de barramento KNX, use apenas uma fonte de alimentação de barramento KNX (por exemplo, Vivo Cursa KNX). O uso de outras fontes de alimentação pode comprometer a comunicação e danificar os dispositivos conectados ao barramento.

a saída está localizada na parte inferior e os terminais ( , L, N) para conectar a fonte de alimentação da rede elétrica 230/110 Vca estão localizados na parte superior. Para a instalação do dispositivo no trilho, proceda da seguinte forma:

• com o auxílio de uma ferramenta, coloque o dispositivo de travamento na posição totalmente abaixada (a);
• coloque a borda superior do perfil interno traseiro na borda superior do trilho (b);
• gire o dispositivo em direção ao trilho (c);
• empurre o dispositivo de travamento para cima até parar (d).
  Antes de remover o dispositivo, certifique-se de que os terminais para barramento e tenham sido extraídos de seus slots. Use uma chave de fenda para deslizar o dispositivo de travamento para baixo e remover o dispositivo do trilho.

Conexões elétricas

Fonte de alimentação principal 230/110 Vca
A conexão à fonte de alimentação principal 230/110 Vca é feita com terminais de parafuso ( , L, N) localizados no

OBSERVAÇÃO:
Ao montar o dispositivo em quadros e gabinetes, deve ser fornecida a ventilação necessária para que a temperatura possa ser mantida dentro da faixa de operação do dispositivo.

parte superior frontal do dispositivo. Características dos blocos de terminais:

• fixação de condutores por parafuso
• seção transversal máxima do condutor 2,5 mm²
• desencapamento de fio recomendado de aproximadamente 6 mm
• torque máx. 0,5 Nm

Linha de barramento KNX
A conexão à linha de barramento KNX é feita com o bloco de terminais (preto/vermelho) incluído na entrega e inserido no slot localizado na parte inferior esquerda da frente.

Características do bloco de terminais KNX:

• fixação de condutores por mola
• 4 assentos para condutores para cada polaridade
• terminal adequado para cabo de barramento KNX com condutores de fio único e diâmetro entre 0,6 e 0,8 mm
• desencapamento de fio recomendado de aproximadamente 5 mm
• codificação de cores: vermelho = condutor de barramento + (positivo), preto = condutor de barramento - (negativo) preto = condutor de barramento - (negativo)

Configuração e comissionamento

Configuração
O dispositivo não requer nenhuma configuração com a ferramenta ETS^® (Engineering Tool Software). O software de aplicação está disponível para adicionar a um projeto ETS uma fonte de alimentação Bil/Popi/Buri KNX.

Comissionamento
Para o comissionamento do dispositivo, ligue a fonte de alimentação da rede elétrica 230/110 Vca à qual o dispositivo está conectado. O LED verde marcado como "ON" (ligado) indica o funcionamento do dispositivo.

A conexão elétrica do dispositivo só pode ser realizada por pessoal qualificado. A instalação incorreta pode resultar em choque elétrico ou incêndio. Antes de fazer as conexões elétricas, certifique-se de que a fonte de alimentação foi desligada.

Reset

O dispositivo tem um botão de pressão de reset. Após um reset, a linha de barramento não é alimentada por 20 segundos e os dispositivos de barramento conectados são restaurados à sua condição original. Durante este intervalo de tempo, o LED de reset (vermelho) permanece permanentemente aceso.

Marcas

• KNX
• CE: o dispositivo está em conformidade com a Diretiva de Baixa Tensão (2006/95/EC) e a Diretiva de Compatibilidade Eletromagnética (2004/108/EC). Testes realizados de acordo com EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Manutenção

O dispositivo não requer manutenção. Para limpar, use um pano seco. Deve-se evitar o uso de solventes ou outras substâncias agressivas.

Descarte

Ao final de sua vida útil, o produto descrito nesta folha de dados é classificado como resíduo de equipamento eletrônico de acordo com a Diretiva Europeia 2002/96/EC (RAEE) e não pode ser descartado junto com o lixo sólido municipal não diferenciado.

Avisos

• A instalação, conexão elétrica, configuração e comissionamento do dispositivo só podem ser realizados por pessoal qualificado em conformidade com as normas técnicas e leis aplicáveis dos respectivos países
• A linha de alimentação à qual o dispositivo está conectado deve ser equipada com um dispositivo de desconexão facilmente acessível com distância mínima de separação entre os contatos de 3 mm
• A abertura do invólucro do dispositivo causa o término imediato do período de garantia
• Em caso de adulteração, a conformidade com os requisitos essenciais das diretivas aplicáveis, para as quais o dispositivo foi certificado, não é mais garantida
• Dispositivos KNX Vivo® defeituosos devem ser devolvidos ao fabricante no seguinte endereço:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

O descarte incorreto deste produto pode causar sérios danos ao meio ambiente e à saúde humana. Informe-se sobre os procedimentos corretos de descarte para coleta e processamento de resíduos fornecidos pelas autoridades locais.

Outras informações

• A folha de instruções deve ser entregue ao cliente final com a documentação do projeto
• Para obter mais informações sobre o produto, entre em contato com o suporte técnico da Vivo® no endereço de e-mail: customerservice@vivoknx.com ou visite o site www.vivoknx.com
• Cada dispositivo Vivo® tem um número de série exclusivo na etiqueta. O número de série pode ser usado por instaladores ou integradores de sistema para fins de documentação e deve ser adicionado em cada comunicação dirigida ao suporte técnico da Vivo em caso de mau funcionamento do dispositivo
• Vivo® é uma marca registrada da Vivo Suisse Sagl
• KNX^® e ETS^® são marcas registradas da KNX Association cvba, Bruxelas

© Vivo Suisse Sagl 2017. A empresa reserva-se o direito de fazer alterações nesta documentação sem aviso prévio.
