Vivo Buri Қуат көзі KNX 160/320/640mA Нұсқаулығы

Сипаттамасы

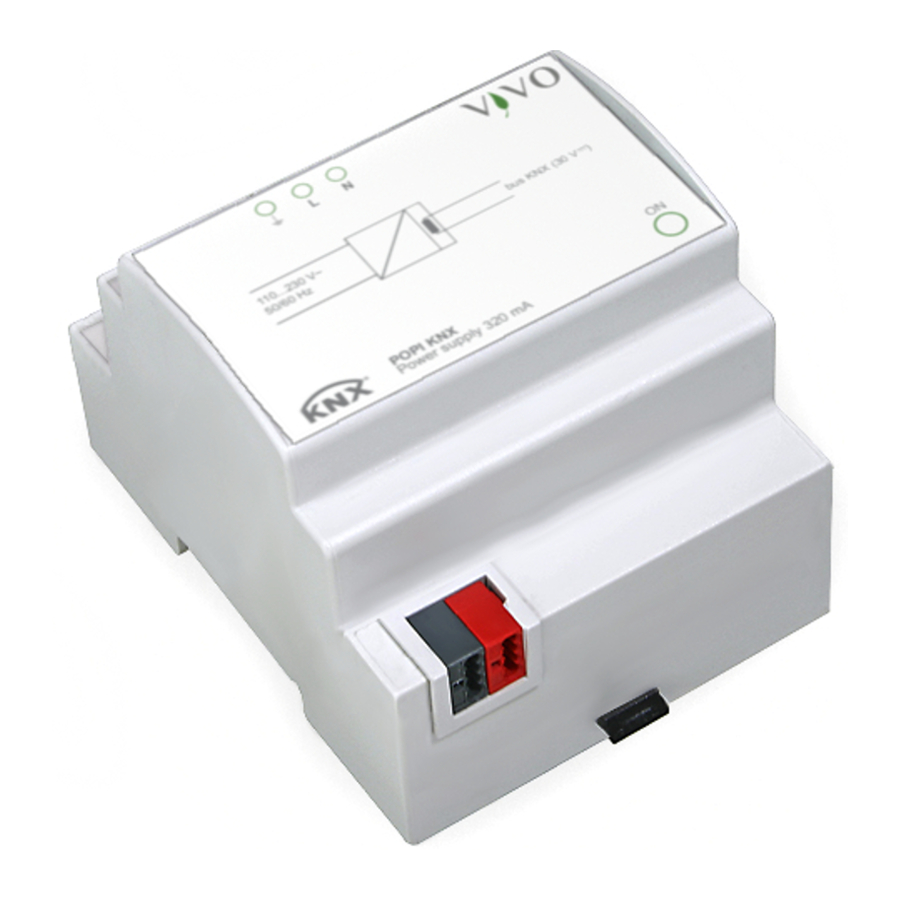

Vivo® қуат көзі Bil/Popi/Buri KNX — бұл шина жүйесінің жұмыс істеуі үшін қажетті 30 Vdc кернеуін өндіретін және бақылайтын рельске орнатылатын KNX құрылғысы. Құрылғыда қуат көзі мен шина желісіндегі ақпарат арасында ажыратуды қамтамасыз ететін біріктірілген дроссель бар. KNX шина желісіне 64 KNX шиналық құрылғыға дейін қосылуы мүмкін. Шығыс шамадан тыс жүктемеден және қысқа тұйықталудан қорғалған. Құрылғы желілік кернеудің қысқа үзілістерін (макс. 200 мс) қолдай алады.

Функциялары

Техникалық деректер

Қуат көзі

• Кернеу 230/110 Vac, 50/60 Hz
• Энергия тұтыну 22 W (қуат шығыны < 3 W)

Шығыстар

• Шина желісінің кернеуі: 30 Vdc +1/-2 Vdc SELV
• Номиналды ток (жалпы шығыстар): 640-320-160 mA
• Буферлік уақыт: 200 мс
• Шина желісінің қосылымы: жеткізуге кіретін KNX терминалдық блогы (қара/қызыл)

Ауыстыру, дисплей және қосылым элементтері

Құрылғыда қалпына келтіру түймешесі, 230/110 Vac желілік кернеуге арналған терминалдық блоктар, KNX шина желісі бар.

Жоспарлау

KNX шиналық қондырғысын жоспарлау кезінде 640 mA қуат көзін пайдалану келесі нұсқауларды ескеруді талап етеді:

• қосылған шиналық құрылғылардың максималды саны 64;
• желі сегментінің максималды ұзындығы 350 м


1. 110-230 Vac 50/60 Hz қуат көзіне арналған терминалдық блоктар
2. Күй жарықдиоды
3. Қалпына келтіру түймешесі (ішкі)
4. Қуат көзі мен ең алыс шиналық құрылғы арасындағы желі бойымен өлшенген KNX шина желісіне арналған терминалдық блок;

• екі шиналық құрылғы арасындағы максималды қашықтық 700 м-ден аспауы керек;
• шина желісінің максималды ұзындығы барлық сегменттерді ескере отырып, 1000 м құрайды.

Бір шина желісіне екі қуат көзінен артық қосылуға болмайды. Егер тарату тақталарындағы қондырғы шиналық құрылғылардың ерекше шоғырлануын қажет етсе (әдетте 10 м ішінде 30-дан астам бірлік орнатылған), екінші қуат көзі қажет болуы мүмкін. Бұл жағдайда қуат көзі құрылғылар тобының жанына орнатылуы керек. Бір шина желісіне орнатылған екі қуат көзі арасында желі бойымен өлшенген кемінде 200 м қашықтық қажет.

Орнату

Құрылғының IP20 қорғау дәрежесі бар, сондықтан құрғақ ішкі бөлмелерде пайдалануға жарамды. Корпус электрлік таратуға арналған тақталарда немесе шкафтарда EN 60715 стандартына сәйкес рельске орнатуға арналған. Орнату көлденең күйде, дұрыс күйі KNX шина желісіне арналған терминалдар мен қосалқы

KNX шина желілерін қоректендіру үшін тек KNX шиналық қуат көзін пайдаланыңыз (мысалы, Vivo Cursa KNX). Басқа қуат көздерін пайдалану байланысқа зиян келтіруі және шинаға қосылған құрылғыларға зақым келтіруі мүмкін.

шығысы төменгі жағында, ал 230/110 Vac желілік қуат көзін қосуға арналған терминалдар ( , L, N) жоғарғы жағында орналасқан кезде болады. Құрылғыны рельске орнату үшін келесі әрекеттерді орындаңыз:

• құралдың көмегімен құлыптау құрылғысын толық төменгі күйге келтіріңіз (a);
• артқы ішкі профильдің жоғарғы шетін рельстің жоғарғы шетіне қойыңыз (b);
• құрылғыны рельске қарай бұраңыз (c);
• құлыптау құрылғысын тоқтағанша жоғары қарай итеріңіз (d).
  Құрылғыны алып тастамас бұрын, шинаға арналған терминалдардың өз ұяларынан шығарылғанына көз жеткізіңіз. Құлыптау құрылғысын төмен сырғыту және құрылғыны рельстен алу үшін бұрағышты пайдаланыңыз.

Электрлік қосылымдар

Негізгі қоректендіру 230/110 Vac
230/110 негізгі қоректендіруге қосылым Vac құрылғының жоғарғы жағында орналасқан бұрандалы терминалдармен ( , L, N) жасалады.

ЕСКЕРТПЕ:
Құрылғыны тақталар мен шкафтарға орнатқан кезде температура құрылғының жұмыс диапазонында сақталуы үшін қажетті желдетуді қамтамасыз ету керек.

Терминалдық блоктардың сипаттамалары:

• өткізгіштерді бұрандалы қысу
• өткізгіштің максималды көлденең қимасы 2,5 мм²
• сымды шамамен 6 мм-ге дейін тазарту ұсынылады
• айналдыру моменті макс. 0,5 Нм

KNX шина желісі
KNX шина желісіне қосылым жеткізуге кіретін және алдыңғы жағының сол жақ төменгі бөлігінде орналасқан ұяға салынған терминалдық блокпен (қара/қызыл) жасалады.

KNX терминалдық блогының сипаттамалары:

Конфигурациялау және іске қосу

Конфигурациялау
Құрылғы ETS^® (Engineering Tool Software) құралымен ешқандай конфигурациялауды қажет етпейді. Bil/Popi/Buri KNX қуат көзін ETS жобасына қосу үшін қолданбалы бағдарламалық құрал қол жетімді.

Іске қосу
Құрылғыны іске қосу үшін құрылғы қосылған 230/110 Vac желілік қуат көзін қосыңыз. "ON" деп белгіленген жасыл жарықдиод құрылғының жұмыс істеп тұрғанын көрсетеді.

Құрылғының электрлік қосылымын тек білікті персонал ғана жүзеге асыра алады. Дұрыс орнатпау электр тогының соғуына немесе өртке әкелуі мүмкін. Электрлік қосылымдарды жасамас бұрын, қуат көзінің өшірілгеніне көз жеткізіңіз.

Қалпына келтіру

Құрылғыда қалпына келтіру түймешесі бар. Қалпына келтіруден кейін шина желісі 20 секунд бойы қоректендірілмейді және қосылған шиналық құрылғылар бастапқы күйіне қалпына келтіріледі. Осы уақыт аралығында қалпына келтіру жарықдиоды (қызыл) тұрақты түрде жанады.

Белгілер

• KNX
• CE: құрылғы Төмен кернеу директивасына (2006/95/EC) және Электромагниттік үйлесімділік директивасына (2004/108/EC) сәйкес келеді. EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5-2:2010, EN 50428:2005 + A1:2007 + A2:2009 стандарттарына сәйкес жүргізілген сынақтар

Техникалық қызмет көрсету

Құрылғы техникалық қызмет көрсетуді қажет етпейді. Тазалау үшін құрғақ шүберекті пайдаланыңыз. Еріткіштерді немесе басқа агрессивті заттарды пайдаланудан аулақ болу керек.

Кәдеге жарату

Пайдалы қызмет ету мерзімі аяқталғаннан кейін осы деректер кестесінде сипатталған өнім Еуропалық 2002/96/EC директивасына (RAEE) сәйкес электрондық жабдықтардан шыққан қалдық ретінде жіктеледі және муниципалдық сараланбаған қатты қалдықтармен бірге кәдеге жаратылуы мүмкін емес.

Ескертулер

• Құрылғыны орнатуды, электрлік қосылымды, конфигурациялауды және іске қосуды тек білікті персонал ғана тиісті елдердің қолданыстағы техникалық стандарттары мен заңдарына сәйкес жүзеге асыра алады
• Құрылғы қосылған қуат көзі желісінде контактілер арасындағы ең аз ажырату қашықтығы 3 мм болатын оңай қол жетімді ажырату құрылғысы болуы керек
• Құрылғы корпусын ашу кепілдік мерзімінің дереу аяқталуына әкеледі
• Бұзушылық жағдайында құрылғы сертификатталған қолданыстағы директивалардың маңызды талаптарына сәйкестігіне кепілдік берілмейді
• Vivo® KNX ақаулы құрылғылары өндірушіге келесі мекенжай бойынша қайтарылуы керек:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

Бұл өнімді дұрыс кәдеге жаратпау қоршаған ортаға және адам денсаулығына ауыр зиян келтіруі мүмкін. Жергілікті билік органдары ұсынатын қалдықтарды жинау және өңдеу бойынша дұрыс рәсімдер туралы хабардар болыңыз.

Басқа ақпарат

• Нұсқаулық парағы жобалық құжаттамамен бірге соңғы тұтынушыға жеткізілуі керек
• Өнім туралы қосымша ақпарат алу үшін Vivo® техникалық қолдау қызметіне customerservice@vivoknx.com электрондық пошта мекенжайы бойынша хабарласыңыз немесе www.vivoknx.com веб-сайтына кіріңіз
• Әрбір Vivo® құрылғысының жапсырмасында бірегей сериялық нөмірі бар. Сериялық нөмірді орнатушылар немесе жүйелік интеграторлар құжаттама мақсатында пайдалана алады және құрылғының дұрыс жұмыс істемеуі жағдайында Vivo техникалық қолдау қызметіне жіберілген әрбір хабарламаға қосылуы керек
• Vivo® — Vivo Suisse Sagl компаниясының тіркелген сауда белгісі
• KNX^® және ETS^® — KNX Association cvba, Brussels компаниясының тіркелген сауда белгілері

© Vivo Suisse Sagl 2017. Компания осы құжаттамаға ескертусіз өзгерістер енгізу құқығын өзіне қалдырады.
