Vivo Buri Napajalnik KNX 160/320/640mA Priročnik

Opis

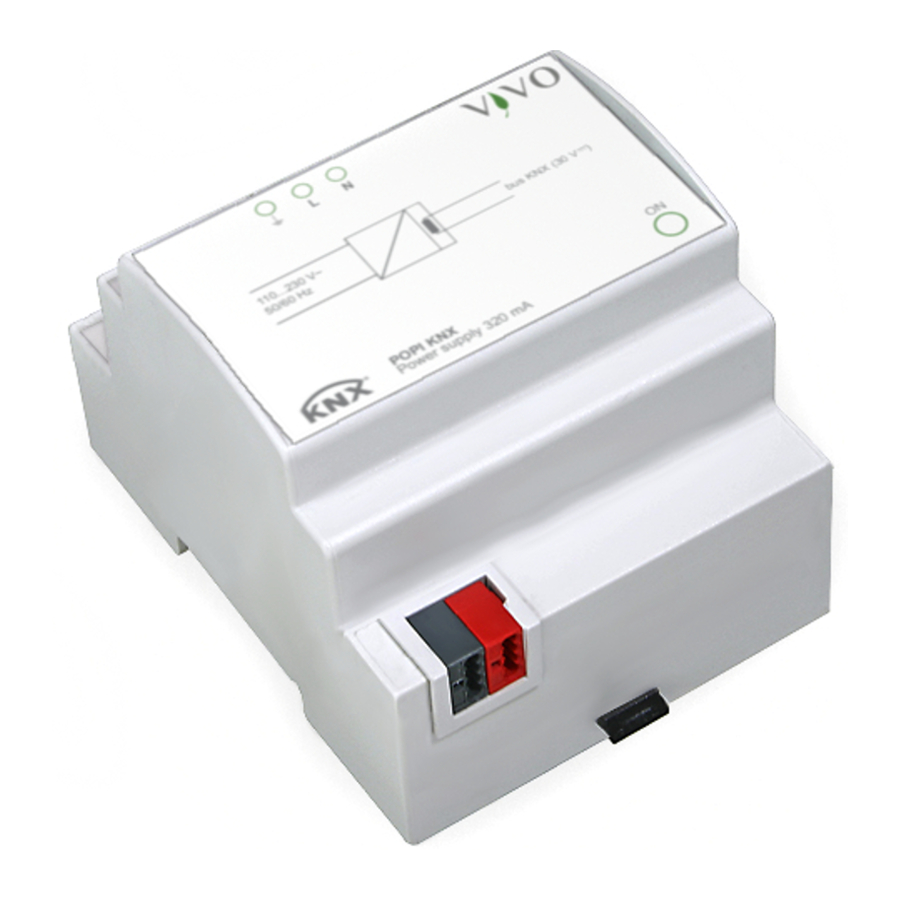

Napajalnik Vivo® Bil/Popi/Buri KNX je naprava KNX za montažo na DIN letev, ki proizvaja in nadzoruje napetost 30 Vdc, potrebno za delovanje avtobusnega sistema. Naprava ima integrirano dušilko, ki zagotavlja ločitev med napajalnikom in informacijami na avtobusni liniji. Na linijo vodila KNX je mogoče priključiti do 64 naprav vodila KNX. Izhod je zaščiten pred preobremenitvijo in kratkim stikom. Naprava lahko podpira kratke prekinitve omrežne napetosti (največ 200 ms).

Funkcije

Tehnični podatki

Napajanje

• Napetost 230/110 Vac, 50/60 Hz
• Poraba energije 22 W (izgube moči < 3 W)

Izhodi

• Napetost linije vodila: 30 Vdc +1/-2 Vdc SELV
• Nazivni tok (skupni izhodi): 640-320-160 mA
• Čas medpomnjenja: 200 ms
• Priključek linije vodila: KNX priključni blok (črna/rdeča) je vključen v dobavo

Preklopni, prikazovalni in priključni elementi

Naprava je opremljena z gumbom za ponastavitev, priključnimi bloki za omrežno napetost 230/110 Vac, linijo vodila KNX.

Načrtovanje

Pri načrtovanju namestitve vodila KNX je treba pri uporabi napajalnika 640 mA upoštevati naslednje smernice:

• največje število priključenih naprav vodila je 64;
• največja dolžina linijskega segmenta je 350 m


1. Priključni bloki za napajanje 110-230 Vac 50/60 Hz
2. LED za stanje
3. Gumb za ponastavitev (notranji)
4. Priključni blok za linijo vodila KNX, izmerjen vzdolž linije med napajalnikom in najbolj oddaljeno napravo vodila;

• največja razdalja med dvema napravama vodila ne sme presegati 700 m;
• največja dolžina linije vodila je 1000 m, pri čemer je treba upoštevati vse segmente.

Na isto linijo vodila je mogoče priključiti največ dva napajalnika. Drugi napajalnik je lahko potreben, kadar namestitev v razdelilnih omarah zahteva posebno koncentracijo naprav vodila (običajno več kot 30 enot, nameščenih v razdalji 10 m). V tem primeru je treba napajalnik namestiti v bližini skupine naprav. Med dvema napajalnikoma, nameščenima na isto linijo vodila, je potrebna najmanjša razdalja 200 m, merjena vzdolž linije.

Montaža

Naprava ima stopnjo zaščite IP20 in je zato primerna za uporabo v suhih notranjih prostorih. Ohišje je izdelano za montažo na DIN letev v skladu z EN 60715 v omarah ali omaricah za električno distribucijo. Namestitev je v vodoravnem položaju, pravilen položaj je, ko so priključki za linijo vodila KNX in pomožni

Za napajanje linij vodila KNX uporabljajte samo napajalnik vodila KNX (npr. Vivo Cursa KNX). Uporaba drugih napajalnikov lahko ogrozi komunikacijo in poškoduje naprave, priključene na vodilo.

izhod nameščeni na dnu, priključki ( , L, N) za priključitev omrežnega napajanja 230/110 Vac pa na vrhu. Za namestitev naprave na letev nadaljujte na naslednji način:

• s pomočjo orodja premaknite zaklepno napravo v popolnoma spuščen položaj (a);
• postavite zgornji rob zadnjega notranjega profila na zgornji rob letve (b);
• zavrtite napravo proti letvi (c);
• potisnite zaklepno napravo navzgor, dokler se ne ustavi (d).
  Preden odstranite napravo, se prepričajte, da so bili priključki za vodilo izvlečeni iz svojih rež. Uporabite izvijač, da potisnete zaklepno napravo navzdol in odstranite napravo z letve.

Električne povezave

Glavno napajanje 230/110 Vac
Priključek na glavno napajanje 230/110 Vac se izvede s pomočjo vijačnih sponk ( , L, N), ki se nahajajo na

OPOMBA:
Pri nameščanju naprave v omarah in omaricah je treba zagotoviti potrebno prezračevanje, da se temperatura lahko vzdržuje v delovnem območju naprave.

zgornjem delu sprednje strani naprave. Značilnosti priključnih blokov:

• vijačno pritrjevanje vodnikov
• največji presek vodnika 2,5 mm²
• priporočena dolžina odstranitve izolacije žice pribl. 6 mm
• navor največ 0,5 Nm

Linija vodila KNX
Priključek na linijo vodila KNX se izvede s priključnim blokom (črna/rdeča), ki je vključen v dobavo in vstavljen v režo, ki se nahaja na levem spodnjem delu sprednje strani.

Značilnosti priključnega bloka KNX:

Konfiguracija in zagon

Konfiguracija
Naprava ne zahteva nobene konfiguracije z orodjem ETS^® (Engineering Tool Software). Aplikacijska programska oprema je na voljo za dodajanje napajalnika Bil/Popi/Buri KNX v projekt ETS.

Zagon
Za zagon naprave vklopite glavno napajanje 230/110 Vac, na katerega je naprava priključena. Zelena LED dioda z oznako "ON" (vklopljeno) označuje delovanje naprave.

Električni priključek naprave lahko izvede samo usposobljeno osebje. Nepravilna namestitev lahko povzroči električni udar ali požar. Pred izvedbo električnih priključkov se prepričajte, da je napajanje izklopljeno.

Ponastavitev

Naprava ima gumb za ponastavitev. Po ponastavitvi linija vodila ni napajana 20 sekund, priključene naprave vodila pa se povrnejo v prvotno stanje. V tem časovnem intervalu sveti LED dioda za ponastavitev (rdeča) neprekinjeno.

Oznake

• KNX
• CE: naprava je skladna z Direktivo o nizki napetosti (2006/95/ES) in Direktivo o elektromagnetni združljivosti (2004/108/ES). Preskusi so bili izvedeni v skladu z EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Vzdrževanje

Naprava ne potrebuje vzdrževanja. Za čiščenje uporabite suho krpo. Izogibati se je treba uporabi topil ali drugih agresivnih snovi.

Odstranjevanje

Ob koncu življenjske dobe je izdelek, opisan v tem podatkovnem listu, razvrščen kot odpadek iz elektronske opreme v skladu z Evropsko direktivo 2002/96/ES (RAEE) in ga ni mogoče odstraniti skupaj z mešanimi komunalnimi odpadki.

Opozorila

• Namestitev, električni priključek, konfiguracijo in zagon naprave lahko izvede samo usposobljeno osebje v skladu z veljavnimi tehničnimi standardi in zakoni posameznih držav
• Napajalni vod, na katerega je naprava priključena, mora biti opremljen z lahko dostopno odklopno napravo z najmanjšo ločilno razdaljo med kontakti 3 mm
• Odpiranje ohišja naprave povzroči takojšen konec garancijske dobe
• V primeru nedovoljenih posegov skladnost z bistvenimi zahtevami veljavnih direktiv, za katere je bila naprava certificirana, ni več zagotovljena
• Okvarjene naprave Vivo® KNX je treba vrniti proizvajalcu na naslednji naslov:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

Nepravilno odstranjevanje tega izdelka lahko povzroči resno škodo okolju in zdravju ljudi. Prosimo, da se seznanite s pravilnimi postopki odstranjevanja odpadkov, ki jih zagotavljajo lokalni organi.

Druge informacije

• Navodila za uporabo je treba predati končnemu kupcu skupaj s projektno dokumentacijo
• Za dodatne informacije o izdelku se obrnite na tehnično podporo Vivo® na e-poštnem naslovu: customerservice@vivoknx.com ali obiščite spletno stran www.vivoknx.com
• Vsaka naprava Vivo® ima na nalepki edinstveno serijsko številko. Serijsko številko lahko uporabijo monterji ali sistemski integratorji za namene dokumentacije in jo je treba dodati v vsako komunikacijo, naslovljeno na tehnično podporo Vivo v primeru okvare naprave
• Vivo® je registrirana blagovna znamka družbe Vivo Suisse Sagl
• KNX^® in ETS^® sta registrirani blagovni znamki združenja KNX Association cvba, Bruselj

© Vivo Suisse Sagl 2017. Podjetje si pridržuje pravico do sprememb te dokumentacije brez predhodnega obvestila.
