Vivo Buri Napájecí zdroj KNX 160/320/640mA Manuál

Popis

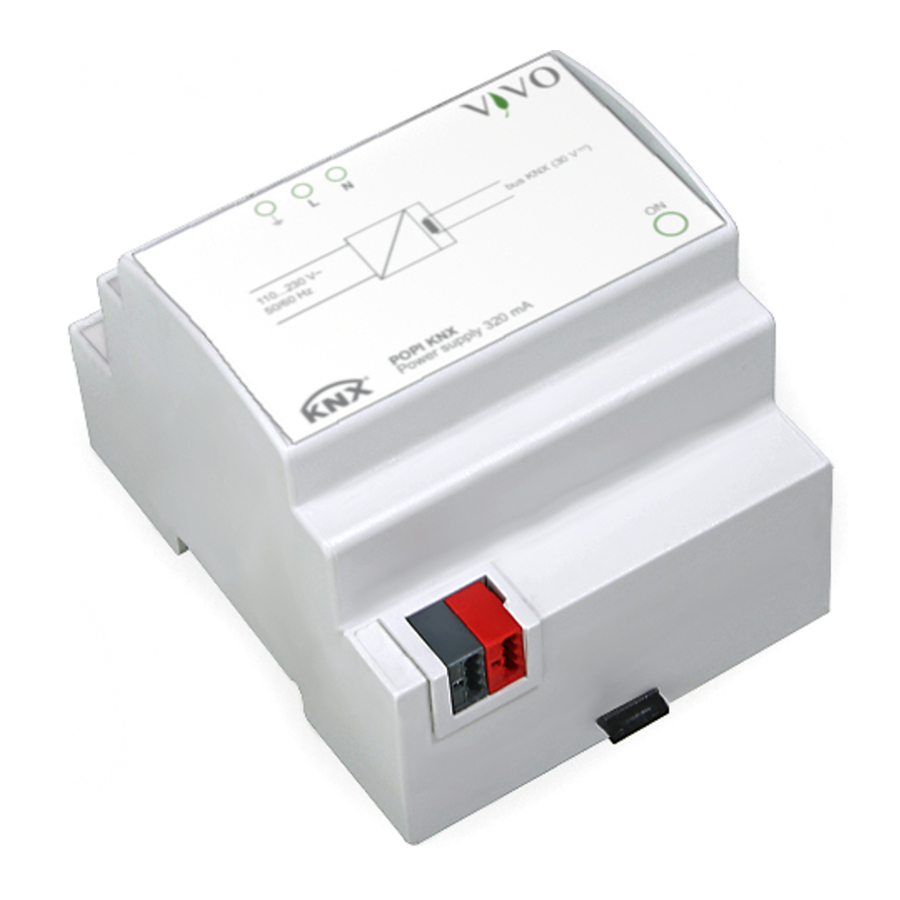

Napájecí zdroj Vivo® Bil/Popi/Buri KNX je KNX zařízení pro montáž na lištu, které vyrábí a monitoruje napětí 30 Vdc potřebné pro provoz sběrnicového systému. Zařízení má integrovanou tlumivku, která zajišťuje oddělení mezi napájecím zdrojem a informacemi na sběrnici. Na KNX sběrnici lze připojit až 64 KNX sběrnicových zařízení. Výstup je chráněn proti přetížení a zkratu. Zařízení může podporovat krátké přerušení síťového napětí (max. 200 ms).

Funkce

Technické údaje

Napájení

• Napětí 230/110 Vac, 50/60 Hz
• Spotřeba energie 22 W (ztráty výkonu < 3 W)

Výstupy

• Napětí sběrnice: 30 Vdc +1/-2 Vdc SELV
• Jmenovitý proud (celkové výstupy): 640-320-160 mA
• Doba vyrovnání: 200 ms
• Připojení sběrnice: KNX svorkovnice (černá/červená) součástí dodávky

Spínací, zobrazovací a připojovací prvky

Zařízení je vybaveno resetovacím tlačítkem, svorkovnicemi pro síťové napětí 230/110 Vac, KNX sběrnicí.

Plánování

Při plánování KNX sběrnicové instalace vyžaduje použití 640 mA napájecího zdroje zohlednění následujících pokynů:

• maximální počet připojených sběrnicových zařízení je 64;
• maximální délka segmentu linky je 350 m


1. Svorkovnice pro napájení 110-230 Vac 50/60 Hz
2. Stavová LED
3. Resetovací tlačítko (interní)
4. Svorkovnice pro KNX sběrnici asurovaná po trase mezi napájecím zdrojem a nejvzdálenějším sběrnicovým zařízením;

• maximální vzdálenost mezi dvěma sběrnicovými zařízeními nesmí překročit 700 m;
• maximální délka sběrnice je 1000 m, přičemž je třeba vzít v úvahu všechny segmenty.

Na stejnou sběrnici lze připojit maximálně dva napájecí zdroje. Druhý napájecí zdroj může být nutný, pokud instalace v rozvaděčích vyžaduje zvláštní koncentraci sběrnicových zařízení (typicky více než 30 jednotek instalovaných do 10 m). V tomto případě musí být napájecí zdroj instalován v blízkosti skupiny zařízení. Mezi dvěma napájecími zdroji instalovanými na stejné sběrnici je vyžadována minimální vzdálenost 200 m, měřeno po trase.

Montáž

Zařízení má stupeň krytí IP20, a proto je vhodné pro použití v suchých vnitřních prostorách. Pouzdro je vyrobeno pro montáž na lištu podle EN 60715 v rozvaděčích nebo skříních pro elektrickou distribuci. Instalace je v horizontální poloze, správná poloha je, když jsou svorky pro KNX sběrnici a pomocné

Pro napájení KNX sběrnic používejte pouze KNX napájecí zdroj (např. Vivo Cursa KNX). Použití jiných napájecích zdrojů může ohrozit komunikaci a poškodit zařízení připojená ke sběrnici.

výstupy umístěny ve spodní části a svorky ( , L, N) pro připojení síťového napájení 230/110 Vac jsou umístěny v horní části. Pro instalaci zařízení na lištu postupujte následovně:

• pomocí nástroje uveďte aretační zařízení do plně spuštěné polohy (a);
• umístěte horní okraj zadního vnitřního profilu na horní okraj lišty (b);
• otočte zařízení směrem k liště (c);
• zatlačte aretační zařízení nahoru, dokud se nezastaví (d).
  Před demontáží zařízení se ujistěte, že svorky pro sběrnici byly vyjmuty ze svých slotů. Pomocí šroubováku posuňte aretační zařízení dolů a vyjměte zařízení z lišty.

Elektrické připojení

Síťové napájení 230/110 Vac
Připojení k síťovému napájení 230/110 Vac se provádí pomocí šroubových svorek ( , L, N) umístěných na

POZNÁMKA:
Při montáži zařízení do rozvaděčů a skříní je nutné zajistit potřebné větrání, aby se teplota udržovala v provozním rozsahu zařízení.

horní přední části zařízení. Charakteristiky svorkovnic:

• šroubové upnutí vodičů
• maximální průřez vodiče 2,5 mm²
• doporučená délka odizolování vodiče cca 6 mm
• maximální točivý moment 0,5 Nm

KNX sběrnice
Připojení ke KNX sběrnici se provádí pomocí svorkovnice (černá/červená) obsažené v dodávce a zasunuté do slotu umístěného v levé dolní části přední strany.

Charakteristiky KNX svorkovnice:

Konfigurace a uvedení do provozu

Konfigurace
Zařízení nevyžaduje žádnou konfiguraci pomocí nástroje ETS^® (Engineering Tool Software). Aplikační software je k dispozici pro přidání napájecího zdroje Bil/Popi/Buri KNX do projektu ETS.

Uvedení do provozu
Pro uvedení zařízení do provozu zapněte síťové napájení 230/110 Vac, ke kterému je zařízení připojeno. Zelená LED označená "ON" (zapnuto) indikuje provoz zařízení.

Elektrické připojení zařízení smí provádět pouze kvalifikovaný personál. Nesprávná instalace může vést k úrazu elektrickým proudem nebo požáru. Před provedením elektrického připojení se ujistěte, že je vypnuto napájení.

Reset

Zařízení má resetovací tlačítko. Po resetu není sběrnice napájena po dobu 20 sekund a připojená sběrnicová zařízení jsou obnovena do původního stavu. Během tohoto časového intervalu svítí resetovací LED (červená) trvale.

Značky

• KNX
• CE: zařízení splňuje požadavky směrnice o nízkém napětí (2006/95/ES) a směrnice o elektromagnetické kompatibilitě (2004/108/ES). Testy provedeny podle EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Údržba

Zařízení je bezúdržbové. K čištění používejte suchý hadřík. Je třeba se vyvarovat používání rozpouštědel nebo jiných agresivních látek.

Likvidace

Na konci své životnosti je výrobek popsaný v tomto datovém listu klasifikován jako odpad z elektronických zařízení v souladu s evropskou směrnicí 2002/96/ES (RAEE) a nelze jej likvidovat společně s netříděným komunálním odpadem.

Varování

• Instalaci, elektrické připojení, konfiguraci a uvedení zařízení do provozu smí provádět pouze kvalifikovaný personál v souladu s platnými technickými normami a zákony příslušných zemí
• Napájecí vedení, ke kterému je zařízení připojeno, musí být vybaveno snadno přístupným odpojovacím zařízením s minimální vzdáleností mezi kontakty 3 mm
• Otevření pouzdra zařízení způsobí okamžité ukončení záruční doby
• V případě neoprávněného zásahu již není zaručeno splnění základních požadavků platných směrnic, pro které bylo zařízení certifikováno
• Vadná zařízení Vivo® KNX musí být vrácena výrobci na následující adresu:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

Nesprávná likvidace tohoto výrobku může způsobit vážné škody na životním prostředí a lidském zdraví. Informujte se o správných postupech likvidace odpadu a jeho zpracování, které poskytují místní úřady.

Další informace

• Návod k použití musí být předán koncovému zákazníkovi spolu s projektovou dokumentací
• Pro další informace o produktu kontaktujte technickou podporu Vivo® na e-mailové adrese: customerservice@vivoknx.com nebo navštivte webové stránky www.vivoknx.com
• Každé zařízení Vivo® má na štítku jedinečné sériové číslo. Sériové číslo mohou používat instalatéři nebo systémoví integrátoři pro účely dokumentace a musí být uvedeno v každé komunikaci adresované technické podpoře Vivo v případě poruchy zařízení
• Vivo® je registrovaná ochranná známka společnosti Vivo Suisse Sagl
• KNX^® a ETS^® jsou registrované ochranné známky společnosti KNX Association cvba, Brusel

© Vivo Suisse Sagl 2017. Společnost si vyhrazuje právo provádět změny v této dokumentaci bez předchozího upozornění.
