Vivo Buri Τροφοδοτικό KNX 160/320/640mA Εγχειρίδιο

Περιγραφή

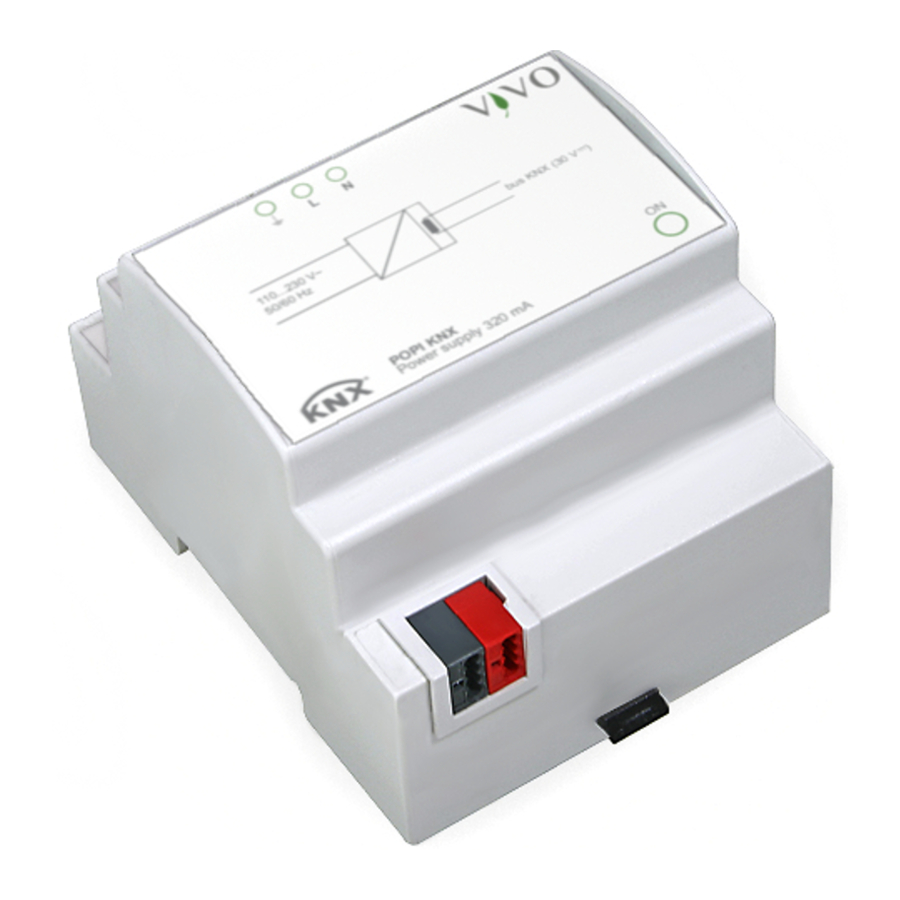

Το τροφοδοτικό Vivo® Bil/Popi/Buri KNX είναι μια συσκευή KNX για τοποθέτηση σε ράγα που παράγει και παρακολουθεί την τάση 30 Vdc που απαιτείται για τη λειτουργία του συστήματος διαύλου. Η συσκευή διαθέτει ενσωματωμένο πηνίο αυτεπαγωγής που παρέχει την αποσύνδεση μεταξύ του τροφοδοτικού και των πληροφοριών στη γραμμή διαύλου. Σε μια γραμμή διαύλου KNX μπορούν να συνδεθούν έως και 64 συσκευές διαύλου KNX. Η έξοδος προστατεύεται από υπερφόρτωση και βραχυκύκλωμα. Η συσκευή μπορεί να υποστηρίξει σύντομες διακοπές της τάσης δικτύου (έως 200 ms).

Λειτουργίες

Τεχνικά δεδομένα

Τροφοδοσία ρεύματος

• Τάση 230/110 Vac, 50/60 Hz
• Κατανάλωση ισχύος 22 W (απώλειες ισχύος < 3 W)

Έξοδοι

• Τάση γραμμής διαύλου: 30 Vdc +1/-2 Vdc SELV
• Ονομαστικό ρεύμα (συνολικές έξοδοι): 640-320-160 mA
• Χρόνος buffer: 200 ms
• Σύνδεση γραμμής διαύλου: Μπλοκ ακροδεκτών KNX (μαύρο/κόκκινο) που περιλαμβάνεται στην παράδοση

Στοιχεία μεταγωγής, οθόνης και σύνδεσης

Η συσκευή είναι εξοπλισμένη με ένα κουμπί επαναφοράς (reset pushbutton), μπλοκ ακροδεκτών για τάση δικτύου 230/110 Vac, γραμμή διαύλου KNX.

Σχεδιασμός

Κατά το σχεδιασμό μιας εγκατάστασης διαύλου KNX, η χρήση μιας μονάδας τροφοδοσίας 640 mA απαιτεί τη λήψη υπόψη των ακόλουθων οδηγιών:

• ο μέγιστος αριθμός συνδεδεμένων συσκευών διαύλου είναι 64.
• το μέγιστο μήκος ενός τμήματος γραμμής είναι 350 m


1. Μπλοκ ακροδεκτών για τροφοδοσία ρεύματος 110-230 Vac 50/60 Hz
2. LED κατάστασης
3. Κουμπί επαναφοράς (εσωτερικό)
4. Μπλοκ ακροδεκτών για γραμμή διαύλου KNX μετρημένο κατά μήκος της γραμμής μεταξύ του τροφοδοτικού και της πιο απομακρυσμένης συσκευής διαύλου.

• η μέγιστη απόσταση μεταξύ δύο συσκευών διαύλου δεν μπορεί να υπερβαίνει τα 700 m.
• το μέγιστο μήκος μιας γραμμής διαύλου είναι 1000 m, λαμβάνοντας υπόψη όλα τα τμήματα.

Στην ίδια γραμμή διαύλου μπορούν να συνδεθούν το πολύ δύο τροφοδοτικά. Ένα δεύτερο τροφοδοτικό μπορεί να είναι απαραίτητο όταν η εγκατάσταση σε πίνακες διανομής απαιτεί μια ιδιαίτερη συγκέντρωση των συσκευών διαύλου (συνήθως περισσότερες από 30 μονάδες εγκατεστημένες εντός 10 m). Σε αυτή την περίπτωση, ένα τροφοδοτικό πρέπει να εγκατασταθεί κοντά στην ομάδα συσκευών. Μεταξύ δύο τροφοδοτικών που είναι εγκατεστημένα στην ίδια γραμμή διαύλου απαιτείται ελάχιστη απόσταση 200 m, μετρημένη κατά μήκος της γραμμής.

Τοποθέτηση

Η συσκευή έχει βαθμό προστασίας IP20 και, επομένως, είναι κατάλληλη για χρήση σε ξηρούς εσωτερικούς χώρους. Το περίβλημα είναι κατασκευασμένο για τοποθέτηση σε ράγα σύμφωνα με το EN 60715 σε πίνακες ή ερμάρια για ηλεκτρική διανομή. Η εγκατάσταση γίνεται σε οριζόντια θέση, η σωστή θέση είναι όταν οι ακροδέκτες για τη γραμμή διαύλου KNX και βοηθητικοί

Για την τροφοδοσία των γραμμών διαύλου KNX χρησιμοποιήστε μόνο ένα τροφοδοτικό διαύλου KNX (π.χ. Vivo Cursa KNX). Η χρήση άλλων τροφοδοτικών μπορεί να θέσει σε κίνδυνο την επικοινωνία και να προκαλέσει ζημιά στις συσκευές που είναι συνδεδεμένες στο δίαυλο.

η έξοδος βρίσκεται στο κάτω μέρος και οι ακροδέκτες ( , L, N) για τη σύνδεση της τροφοδοσίας ρεύματος 230/110 Vac βρίσκονται στο επάνω μέρος. Για την εγκατάσταση της συσκευής στη ράγα, προχωρήστε ως εξής:

• με τη βοήθεια ενός εργαλείου, φέρτε τη συσκευή ασφάλισης στην πλήρως χαμηλωμένη θέση (a).
• τοποθετήστε την επάνω άκρη του πίσω εσωτερικού προφίλ στην επάνω άκρη της ράγας (b).
• περιστρέψτε τη συσκευή προς τη ράγα (c).
• σπρώξτε τη συσκευή ασφάλισης προς τα πάνω μέχρι να σταματήσει (d).
  Πριν αφαιρέσετε τη συσκευή, βεβαιωθείτε ότι οι ακροδέκτες για το δίαυλο έχουν εξαχθεί από τις υποδοχές τους. Χρησιμοποιήστε ένα κατσαβίδι για να σύρετε προς τα κάτω τη συσκευή ασφάλισης και να αφαιρέσετε τη συσκευή από τη ράγα.

Ηλεκτρικές συνδέσεις

Κύρια τροφοδοσία 230/110 Vac
Η σύνδεση στην κύρια τροφοδοσία 230/110 Vac γίνεται με ακροδέκτες με βίδες ( , L, N) που βρίσκονται στο

ΣΗΜΕΙΩΣΗ:
Κατά την τοποθέτηση της συσκευής σε πίνακες και ερμάρια, θα πρέπει να παρέχεται ο απαραίτητος αερισμός, ώστε η θερμοκρασία να διατηρείται εντός του εύρους λειτουργίας της συσκευής.

επάνω μπροστινό μέρος της συσκευής. Χαρακτηριστικά των μπλοκ ακροδεκτών:

• σύνδεση αγωγών με βίδες
• μέγιστη διατομή αγωγού 2,5 mm²
• συνιστώμενη απογύμνωση καλωδίου περίπου 6 mm
• μέγιστη ροπή 0,5 Nm

Γραμμή διαύλου KNX
Η σύνδεση στη γραμμή διαύλου KNX γίνεται με το μπλοκ ακροδεκτών (μαύρο/κόκκινο) που περιλαμβάνεται στην παράδοση και εισάγεται στην υποδοχή που βρίσκεται στο αριστερό κάτω μέρος του μπροστινού μέρους.

Χαρακτηριστικά του μπλοκ ακροδεκτών KNX:

Διαμόρφωση και θέση σε λειτουργία

Διαμόρφωση
Η συσκευή δεν απαιτεί καμία διαμόρφωση με το εργαλείο ETS^® (Engineering Tool Software). Το λογισμικό εφαρμογής είναι διαθέσιμο για να προσθέσετε σε ένα έργο ETS ένα τροφοδοτικό Bil/Popi/Buri KNX.

Θέση σε λειτουργία
Για τη θέση σε λειτουργία της συσκευής, ενεργοποιήστε την τροφοδοσία ρεύματος 230/110 Vac στην οποία είναι συνδεδεμένη η συσκευή. Το πράσινο LED με την ένδειξη "ON" υποδεικνύει τη λειτουργία της συσκευής.

Η ηλεκτρική σύνδεση της συσκευής μπορεί να πραγματοποιηθεί μόνο από εξειδικευμένο προσωπικό. Η λανθασμένη εγκατάσταση μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά. Πριν πραγματοποιήσετε τις ηλεκτρικές συνδέσεις, βεβαιωθείτε ότι η τροφοδοσία ρεύματος έχει απενεργοποιηθεί.

Επαναφορά

Η συσκευή διαθέτει ένα κουμπί επαναφοράς (reset pushbutton). Μετά από μια επαναφορά, η γραμμή διαύλου δεν τροφοδοτείται για 20 δευτερόλεπτα και οι συνδεδεμένες συσκευές διαύλου επανέρχονται στην αρχική τους κατάσταση. Κατά τη διάρκεια αυτού του χρονικού διαστήματος, το LED επαναφοράς (κόκκινο) είναι μόνιμα αναμμένο.

Σήματα

• KNX
• CE: η συσκευή συμμορφώνεται με την Οδηγία για τη Χαμηλή Τάση (2006/95/EC) και την Οδηγία για την Ηλεκτρομαγνητική Συμβατότητα (2004/108/EC). Οι δοκιμές πραγματοποιήθηκαν σύμφωνα με τα EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Συντήρηση

Η συσκευή δεν χρειάζεται συντήρηση. Για να καθαρίσετε, χρησιμοποιήστε ένα στεγνό πανί. Πρέπει να αποφεύγεται η χρήση διαλυτών ή άλλων επιθετικών ουσιών.

Απόρριψη

Στο τέλος της ωφέλιμης ζωής του, το προϊόν που περιγράφεται σε αυτό το φύλλο δεδομένων ταξινομείται ως απόβλητο από ηλεκτρονικό εξοπλισμό σύμφωνα με την Ευρωπαϊκή Οδηγία 2002/96/EC (ΑΗΗΕ) και δεν μπορεί να απορριφθεί μαζί με τα μη διαχωρισμένα αστικά στερεά απόβλητα.

Προειδοποιήσεις

• Η εγκατάσταση, η ηλεκτρική σύνδεση, η διαμόρφωση και η θέση σε λειτουργία της συσκευής μπορούν να πραγματοποιηθούν μόνο από εξειδικευμένο προσωπικό σύμφωνα με τα ισχύοντα τεχνικά πρότυπα και τους νόμους των αντίστοιχων χωρών
• Η γραμμή τροφοδοσίας στην οποία είναι συνδεδεμένη η συσκευή πρέπει να είναι εξοπλισμένη με μια εύκολα προσβάσιμη συσκευή αποσύνδεσης με ελάχιστη απόσταση διαχωρισμού μεταξύ των επαφών 3 mm
• Το άνοιγμα του περιβλήματος της συσκευής προκαλεί τον άμεσο τερματισμό της περιόδου εγγύησης
• Σε περίπτωση παραβίασης, η συμμόρφωση με τις βασικές απαιτήσεις των ισχυουσών οδηγιών, για τις οποίες έχει πιστοποιηθεί η συσκευή, δεν είναι πλέον εγγυημένη
• Οι ελαττωματικές συσκευές Vivo® KNX πρέπει να επιστραφούν στον κατασκευαστή στην ακόλουθη διεύθυνση:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

Η λανθασμένη απόρριψη αυτού του προϊόντος μπορεί να προκαλέσει σοβαρή ζημιά στο περιβάλλον και στην ανθρώπινη υγεία. Παρακαλούμε ενημερωθείτε για τις σωστές διαδικασίες απόρριψης για τη συλλογή και επεξεργασία αποβλήτων που παρέχονται από τις τοπικές αρχές.

Άλλες πληροφορίες

• Το φύλλο οδηγιών πρέπει να παραδοθεί στον τελικό πελάτη μαζί με την τεκμηρίωση του έργου
• Για περισσότερες πληροφορίες σχετικά με το προϊόν, επικοινωνήστε με την τεχνική υποστήριξη της Vivo® στην ηλεκτρονική διεύθυνση: customerservice@vivoknx.com ή επισκεφθείτε την ιστοσελίδα www.vivoknx.com
• Κάθε συσκευή Vivo® έχει έναν μοναδικό σειριακό αριθμό στην ετικέτα. Ο σειριακός αριθμός μπορεί να χρησιμοποιηθεί από εγκαταστάτες ή ολοκληρωτές συστημάτων για σκοπούς τεκμηρίωσης και πρέπει να προστεθεί σε κάθε επικοινωνία που απευθύνεται στην τεχνική υποστήριξη της Vivo σε περίπτωση δυσλειτουργίας της συσκευής
• Vivo® είναι σήμα κατατεθέν της Vivo Suisse Sagl
• KNX^® και ETS^® είναι σήματα κατατεθέντα της KNX Association cvba, Βρυξέλλες

© Vivo Suisse Sagl 2017. Η εταιρεία διατηρεί το δικαίωμα να κάνει αλλαγές σε αυτή την τεκμηρίωση χωρίς προειδοποίηση.
