Vivo Buri Strømforsyning KNX 160/320/640mA Manual

Beskrivelse

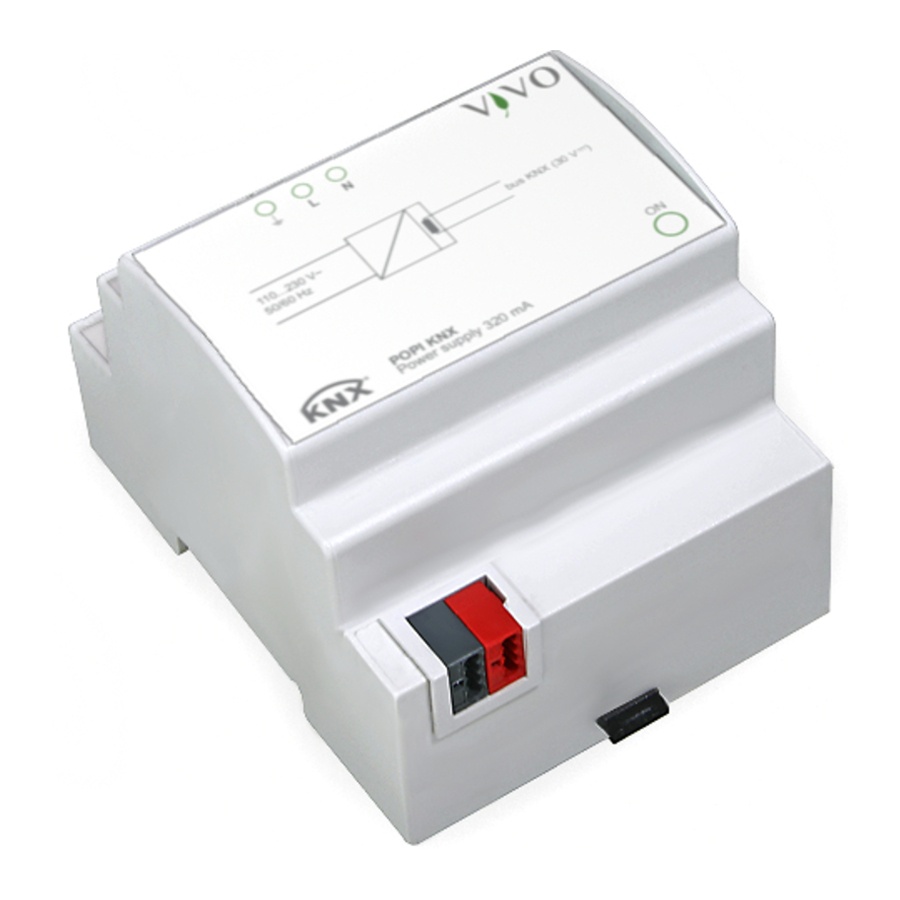

Vivo® strømforsyningen Bil/Popi/Buri KNX er en KNX-enhed til skinnemontering, som producerer og overvåger den 30 Vdc spænding, der kræves for at drive bussystemet. Enheden har en integreret spole, som giver afkoblingen mellem strømforsyningen og informationen på buslinjen. På en KNX-buslinje kan der tilsluttes op til 64 KNX-busenheder. Udgangen er beskyttet mod overbelastning og kortslutning. Enheden kan understøtte korte afbrydelser af netspændingen (maks. 200 ms).

Funktioner

Tekniske data

Strømforsyning

• Spænding 230/110 Vac, 50/60 Hz
• Strømforbrug 22 W (effekttab < 3 W)

Udgang

• Buslinjespænding: 30 Vdc +1/-2 Vdc SELV
• Nominel strøm (samlede udgange): 640-320-160 mA
• Buffertid: 200 ms
• Buslinjetilslutning: KNX ternminal blok (sort/rød) inkluderet i leveringen

Koblings-, display- og tilslutningselementer

Enheden er udstyret med en nulstillings-trykknap (reset pushbutton), terminalblokke til netspænding 230/110 Vac, KNX-buslinje.

Planlægning

Ved planlægning af en KNX-businstallation kræver brugen af en 640 mA strømforsyningsenhed, at følgende retningslinjer tages i betragtning:

• det maksimale antal tilsluttede busenheder er 64;
• den maksimale længde af et linjesegment er 350 m


1. Terminalblokke til strømforsyning 110-230 Vac 50/60 Hz
2. Status LED
3. Nulstillings-trykknap (reset pushbutton) (intern)
4. Terminalblok til KNX-buslinje målt langs linjen mellem strømforsyningen og den fjerneste busenhed;

• den maksimale afstand mellem to busenheder må ikke overstige 700 m;
• den maksimale længde af en buslinje er 1000 m, idet der tages højde for alle segmenter.

På samme buslinje kan der tilsluttes højst to strømforsyninger. En anden strømforsyning kan være nødvendig, når installationen i fordelingstavler kræver en særlig koncentration af busenhederne (typisk mere end 30 enheder installeret inden for 10 m). I dette tilfælde skal der installeres en strømforsyning i nærheden af gruppen af enheder. Mellem to strømforsyninger installeret på samme buslinje kræves en minimumsafstand på 200 m, målt langs linjen.

Montering

Enheden har beskyttelsesgrad IP20 og er derfor egnet til brug i tørre indendørs rum. Huset er lavet til skinnemontering i henhold til EN 60715 i tavler eller skabe til elektrisk distribution. Installationen er i vandret position, den korrekte position er, når terminalerne til KNX-buslinje og hjælpeudgang er placeret i bunden, og terminalerne ( , L, N) til tilslutning af netspændingen 230/110 Vac er placeret i toppen. For installation af enheden på skinnen fortsættes som følger:

For at forsyne KNX-buslinjerne skal du kun bruge en KNX-busstrømforsyning (f.eks. Vivo Cursa KNX). Brugen af andre strømforsyninger kan kompromittere kommunikationen og beskadige de enheder, der er tilsluttet bussen.

• ved hjælp af et værktøj bringes låseanordningen i den fuldt sænkede position (a);
• placer den øverste kant af den bageste indvendige profil på den øverste kant af skinnen (b);
• drej enheden mod skinnen (c);
• skub låseanordningen opad, indtil den stopper (d).
  Før du fjerner enheden, skal du sørge for, at terminalerne til bus er blevet trukket ud af sine slots. Brug en skruetrækker til at skubbe låseanordningen ned og fjern enheden fra skinnen.

Elektriske forbindelser

Netforsyning 230/110 Vac
Tilslutningen til 230/110 netforsyningen Vac foretages med skrueterminaler ( , L, N) placeret på

BEMÆRK:
Ved montering af enheden i tavler og skabe skal der sørges for den nødvendige ventilation, så temperaturen kan holdes inden for enhedens driftsområde.

øverste front af enheden. Karakteristika for terminalblokkene:

• skruefastspænding af ledere
• maksimalt leder tværsnit 2,5 mm²
• anbefalet afisolering af ledning ca. 6 mm
• moment maks. 0,5 Nm

KNX-buslinje
Tilslutningen til KNX-buslinjen foretages med terminalblokken (sort/rød), der er inkluderet i leveringen og indsat i slottet placeret på den venstre nederste del af fronten.

Karakteristika for KNX-terminalblokken:

Konfiguration og idriftsættelse

Konfiguration
Enheden kræver ingen konfiguration med ETS^® (Engineering Tool Software) værktøj. Applikationssoftwaren er tilgængelig for at tilføje en Bil/Popi/Buri KNX-strømforsyning til et ETS-projekt.

Idriftsættelse
For idriftsættelse af enheden tændes for netspændingen 230/110 Vac, som enheden er tilsluttet. Den grønne LED markeret "ON" indikerer, at enheden er i drift.

Den elektriske tilslutning af enheden må kun udføres af kvalificeret personale. Forkert installation kan resultere i elektrisk stød eller brand. Før du foretager de elektriske tilslutninger, skal du sørge for, at strømforsyningen er slukket.

Nulstil

Enheden har en nulstillings-trykknap (reset pushbutton). Efter en nulstilling forsynes buslinjen ikke med strøm i 20 sekunder, og de tilsluttede busenheder gendannes til deres oprindelige tilstand. I løbet af dette tidsinterval er nulstillings-LED'en (rød) permanent tændt.

Mærker

• KNX
• CE: enheden overholder lavspændingsdirektivet (2006/95/EF) og direktivet om elektromagnetisk kompatibilitet (2004/108/EF). Test udført i henhold til EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Vedligeholdelse

Enheden er vedligeholdelsesfri. Brug en tør klud til rengøring. Brug af opløsningsmidler eller andre aggressive stoffer skal undgås.

Bortskaffelse

Ved slutningen af sin levetid er produktet beskrevet i dette datablad klassificeret som affald fra elektronisk udstyr i overensstemmelse med det europæiske direktiv 2002/96/EF (RAEE) og kan ikke bortskaffes sammen med det usorterede kommunale affald.

Advarsler

• Installation, elektrisk tilslutning, konfiguration og idriftsættelse af enheden må kun udføres af kvalificeret personale i overensstemmelse med de gældende tekniske standarder og love i de respektive lande
• Strømforsyningsledningen, som enheden er tilsluttet, skal være udstyret med en let tilgængelig afbryderanordning med en minimumsafstand mellem kontakterne på 3 mm
• Åbning af enhedens hus medfører øjeblikkelig ophør af garantiperioden
• I tilfælde af manipulation garanteres overholdelsen af de væsentlige krav i de gældende direktiver, som enheden er blevet certificeret for, ikke længere
• Vivo® KNX defekte enheder skal returneres til producenten på følgende adresse:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

Forkert bortskaffelse af dette produkt kan forårsage alvorlig skade på miljøet og menneskers sundhed. Vær venlig at blive informeret om de korrekte bortskaffelsesprocedurer for affaldsindsamling og -behandling, der leveres af lokale myndigheder.

Anden information

• Instruktionsarket skal leveres til slutkunden sammen med projektdokumentationen
• For yderligere information om produktet, kontakt venligst Vivo® teknisk support på e-mailadressen: customerservice@vivoknx.com eller besøg hjemmesiden www.vivoknx.com
• Hver Vivo® enhed har et unikt serienummer på etiketten. Serienummeret kan bruges af installatører eller systemintegratorer til dokumentationsformål og skal tilføjes i enhver kommunikation adresseret til Vivo teknisk support i tilfælde af funktionsfejl på enheden
• Vivo® er et registreret varemærke tilhørende Vivo Suisse Sagl
• KNX^® og ETS^® er registrerede varemærker tilhørende KNX Association cvba, Bruxelles

© Vivo Suisse Sagl 2017. Virksomheden forbeholder sig retten til at foretage ændringer i denne dokumentation uden varsel.
