Manual Catu Daya Vivo Buri KNX 160/320/640mA

Deskripsi

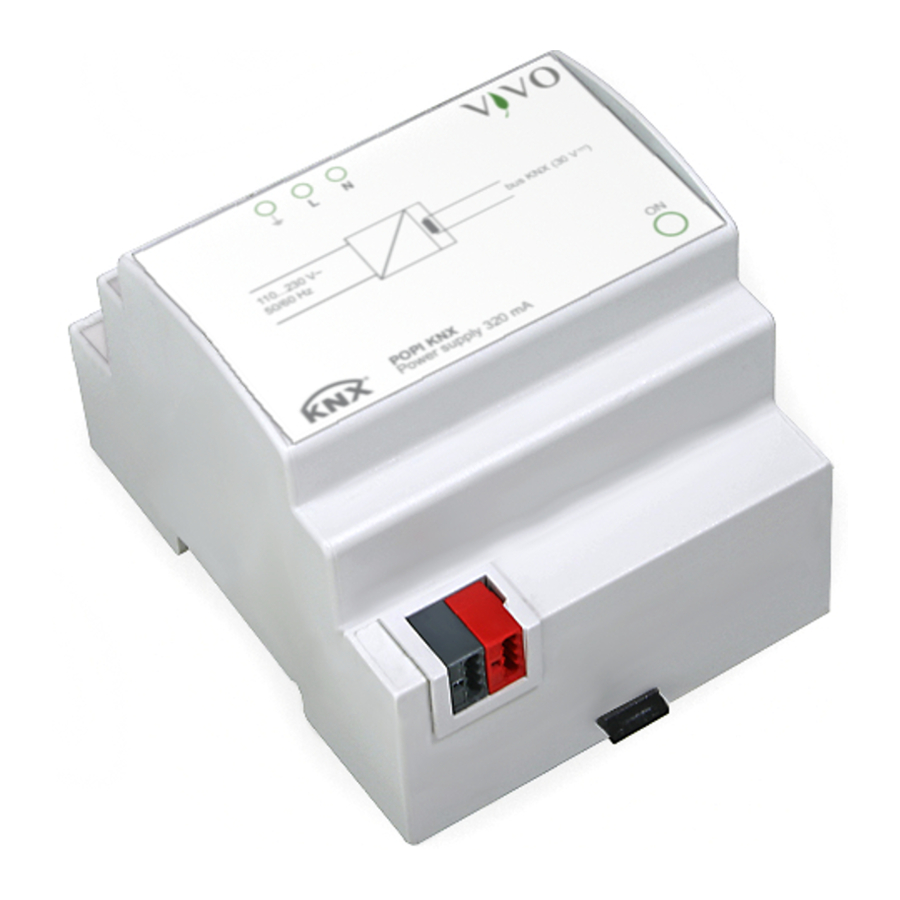

Catu daya Vivo® Bil/Popi/Buri KNX adalah perangkat KNX untuk pemasangan rel yang menghasilkan dan memantau tegangan 30 Vdc yang diperlukan untuk mengoperasikan sistem bus. Perangkat ini memiliki choke terintegrasi yang menyediakan pemisahan antara catu daya dan informasi pada saluran bus. Pada saluran bus KNX dapat dihubungkan hingga 64 perangkat bus KNX. Output dilindungi dari kelebihan beban dan korsleting. Perangkat ini dapat mendukung gangguan singkat pada tegangan listrik (maks 200 ms).

Fungsi

Data teknis

Catu daya

• Tegangan 230/110 Vac, 50/60 Hz
• Konsumsi daya 22 W (kehilangan daya < 3 W)

Output

• Tegangan saluran bus: 30 Vdc +1/-2 Vdc SELV
• Arus terukur (total output): 640-320-160 mA
• Waktu buffer: 200 ms
• Koneksi saluran bus: Blok ternminal KNX (hitam/merah) termasuk dalam pengiriman

Elemen pengalihan, tampilan, dan koneksi

Perangkat ini dilengkapi dengan tombol tekan reset, blok terminal untuk tegangan listrik 230/110 Vac, saluran bus KNX.

Perencanaan

Merencanakan instalasi bus KNX, penggunaan unit catu daya 640 mA mengharuskan untuk mempertimbangkan pedoman berikut:

• jumlah maksimum perangkat bus yang terhubung adalah 64;
• panjang maksimum segmen saluran adalah 350 m


1. Blok terminal untuk catu daya 110-230 Vac 50/60 Hz
2. LED Status
3. Tombol tekan reset (internal)
4. Blok terminal untuk saluran bus KNX diukur di sepanjang saluran antara catu daya dan perangkat bus terjauh;

• jarak maksimum antara dua perangkat bus tidak boleh melebihi 700 m;
• panjang maksimum saluran bus adalah 1000 m, dengan mempertimbangkan semua segmen.

Pada saluran bus yang sama dapat dihubungkan tidak lebih dari dua catu daya. Catu daya kedua mungkin diperlukan ketika instalasi di papan distribusi memerlukan konsentrasi perangkat bus tertentu (biasanya lebih dari 30 unit dipasang dalam jarak 10 m). Dalam hal ini, catu daya harus dipasang di dekat kelompok perangkat. Antara dua catu daya yang dipasang pada saluran bus yang sama, diperlukan jarak minimum 200 m, diukur di sepanjang saluran.

Pemasangan

Perangkat ini memiliki tingkat perlindungan IP20, dan oleh karena itu cocok untuk digunakan di ruangan interior kering. Rumah dibuat untuk pemasangan rel sesuai dengan EN 60715 di papan atau lemari untuk distribusi listrik. Pemasangan dalam posisi horizontal, posisi yang benar adalah ketika terminal untuk saluran bus KNX dan tambahan

Untuk memasok saluran bus KNX, gunakan hanya catu daya bus KNX (misalnya, Vivo Cursa KNX). Penggunaan catu daya lain dapat membahayakan komunikasi dan merusak perangkat yang terhubung ke bus.

output terletak di bagian bawah dan terminal ( , L, N) untuk menghubungkan catu daya listrik 230/110 Vac terletak di bagian atas. Untuk pemasangan perangkat pada rel, lakukan sebagai berikut:

• dengan bantuan alat, bawa perangkat pengunci ke posisi yang diturunkan sepenuhnya (a);
• tempatkan tepi atas profil bagian dalam belakang pada tepi atas rel (b);
• putar perangkat ke arah rel (c);
• dorong perangkat pengunci ke atas hingga berhenti (d).
  Sebelum melepas perangkat, pastikan terminal untuk bus telah diekstraksi dari slotnya. Gunakan obeng untuk menggeser perangkat pengunci ke bawah dan lepaskan perangkat dari rel.

Koneksi listrik

Catu daya utama 230/110 Vac
Koneksi ke catu daya utama 230/110 Vac dibuat dengan terminal sekrup ( , L, N) yang terletak di

CATATAN:
Saat memasang perangkat di papan dan lemari, ventilasi yang diperlukan harus disediakan sehingga suhu dapat dijaga dalam rentang pengoperasian perangkat.

bagian depan atas perangkat. Karakteristik blok terminal:

• penjepitan konduktor dengan sekrup
• penampang maksimum konduktor 2,5 mm²
• pengupasan kawat yang disarankan sekitar 6 mm
• torsi maks 0,5 Nm

Saluran bus KNX
Koneksi ke saluran bus KNX dibuat dengan blok terminal (hitam/merah) yang disertakan dalam pengiriman dan dimasukkan ke dalam slot yang terletak di bagian kiri bawah bagian depan.

Karakteristik blok terminal KNX:

Konfigurasi dan komisioning

Konfigurasi
Perangkat tidak memerlukan konfigurasi apa pun dengan alat ETS^® (Engineering Tool Software). Perangkat lunak aplikasi tersedia untuk ditambahkan ke proyek ETS catu daya Bil/Popi/Buri KNX.

Komisioning
Untuk komisioning perangkat, hidupkan catu daya listrik 230/110 Vac yang terhubung ke perangkat. LED hijau bertanda "ON" (hidup) menunjukkan perangkat beroperasi.

Koneksi listrik perangkat hanya dapat dilakukan oleh personel yang memenuhi syarat. Pemasangan yang salah dapat mengakibatkan sengatan listrik atau kebakaran. Sebelum membuat koneksi listrik, pastikan catu daya telah dimatikan.

Reset

Perangkat ini memiliki tombol tekan reset. Setelah reset, saluran bus tidak diberi daya selama 20 detik dan perangkat bus yang terhubung dikembalikan ke kondisi aslinya. Selama interval waktu ini, LED reset (merah) menyala secara permanen.

Tanda

• KNX
• CE: perangkat ini sesuai dengan Directive Tegangan Rendah (2006/95/EC) dan Directive Kompatibilitas Elektromagnetik (2004/108/EC). Pengujian dilakukan sesuai dengan EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Pemeliharaan

Perangkat ini bebas perawatan. Untuk membersihkan, gunakan kain kering. Penggunaan pelarut atau zat agresif lainnya harus dihindari.

Pembuangan

Pada akhir masa pakainya, produk yang dijelaskan dalam lembar data ini diklasifikasikan sebagai limbah dari peralatan elektronik sesuai dengan Directive Eropa 2002/96/EC (RAEE), dan tidak dapat dibuang bersama dengan limbah padat kota yang tidak dibedakan.

Peringatan

• Pemasangan, koneksi listrik, konfigurasi, dan komisioning perangkat hanya dapat dilakukan oleh personel yang memenuhi syarat sesuai dengan standar teknis dan undang-undang yang berlaku di masing-masing negara
• Saluran catu daya tempat perangkat terhubung harus dilengkapi dengan perangkat pemutus yang mudah diakses dengan jarak pemisahan minimum antara kontak 3 mm
• Membuka rumah perangkat menyebabkan berakhirnya masa garansi segera
• Dalam kasus gangguan, kepatuhan terhadap persyaratan penting dari directive yang berlaku, yang telah disertifikasi untuk perangkat, tidak lagi dijamin
• Perangkat Vivo® KNX yang rusak harus dikembalikan ke produsen di alamat berikut:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

Pembuangan produk ini yang tidak benar dapat menyebabkan kerusakan serius pada lingkungan dan kesehatan manusia. Harap diberi tahu tentang prosedur pembuangan yang benar untuk pengumpulan dan pemrosesan limbah yang disediakan oleh otoritas setempat.

Informasi lainnya

• Lembar instruksi harus diserahkan kepada pelanggan akhir dengan dokumentasi proyek
• Untuk informasi lebih lanjut tentang produk, silakan hubungi dukungan teknis Vivo® di alamat email: customerservice@vivoknx.com atau kunjungi situs web www.vivoknx.com
• Setiap perangkat Vivo® memiliki nomor seri unik pada label. Nomor seri dapat digunakan oleh pemasang atau integrator sistem untuk tujuan dokumentasi dan harus ditambahkan dalam setiap komunikasi yang ditujukan ke dukungan teknis Vivo jika terjadi kerusakan perangkat
• Vivo® adalah merek dagang terdaftar dari Vivo Suisse Sagl
• KNX^® dan ETS^® adalah merek dagang terdaftar dari KNX Association cvba, Brussels

© Vivo Suisse Sagl 2017. Perusahaan berhak untuk membuat perubahan pada dokumentasi ini tanpa pemberitahuan.
