Mwongozo wa Ugavi wa Nishati wa Vivo Buri KNX 160/320/640mA

Maelezo

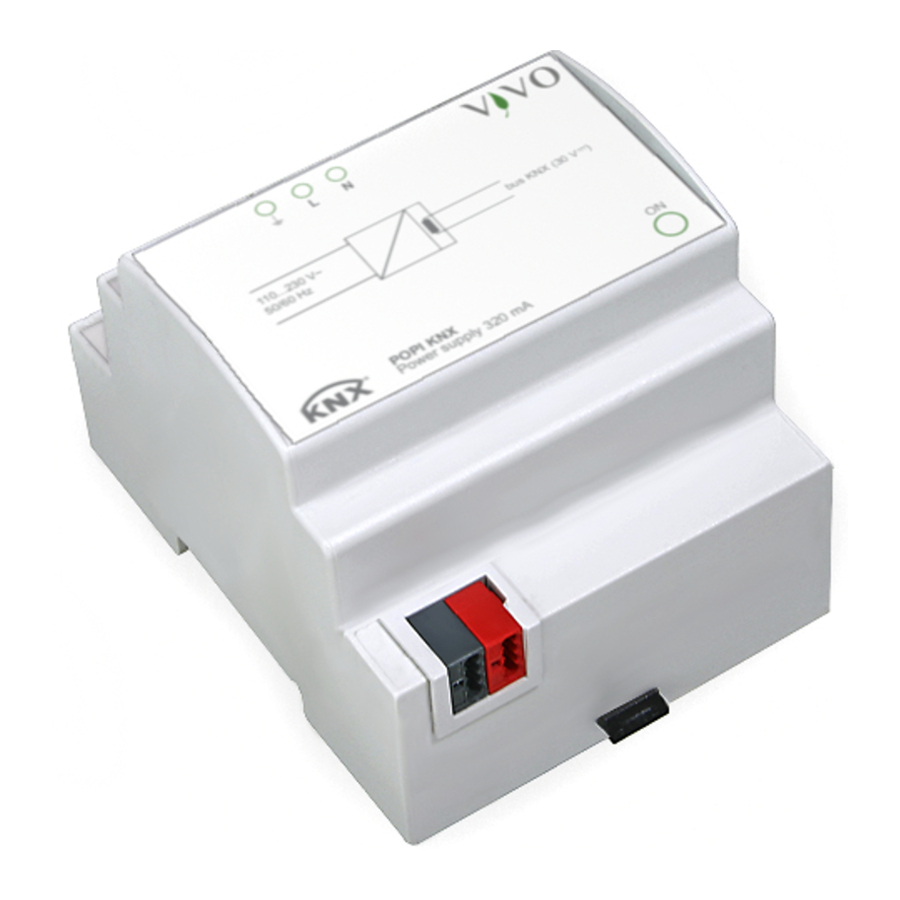

Ugavi wa nishati wa Vivo® Bil/Popi/Buri KNX ni kifaa cha KNX cha kupachika kwenye reli ambacho huzalisha na kufuatilia voltage ya 30 Vdc inayohitajika kuendesha mfumo wa basi. Kifaa kina choke iliyounganishwa ambayo hutoa utengano kati ya usambazaji wa nishati na habari kwenye laini ya basi. Kwenye laini ya basi ya KNX, vifaa vya basi vya KNX hadi 64 vinaweza kuunganishwa. Pato linakingwa dhidi ya upakiaji na mzunguko mfupi. Kifaa kinaweza kusaidia usumbufu mfupi wa voltage ya mains (upeo wa 200 ms).

Kazi

Data ya kiufundi

Ugavi wa nishati

• Voltage 230/110 Vac, 50/60 Hz
• Matumizi ya nguvu 22 W (hasara za nguvu < 3 W)

Matokeo

• Voltage ya laini ya basi: 30 Vdc +1/-2 Vdc SELV
• Kiwango cha sasa (jumla ya matokeo): 640-320-160 mA
• Muda wa bafa: 200 ms
• Muunganisho wa laini ya basi: Kizuizi cha ternminal cha KNX (nyeusi/nyekundu) kimejumuishwa katika utoaji

Kubadilisha, kuonyesha na vipengele vya kuunganisha

Kifaa kina kitufe cha kushinikiza cha kuweka upya, vizuizi vya terminal kwa voltage ya mains 230/110 Vac, laini ya basi ya KNX.

Mipango

Kupanga usakinishaji wa basi ya KNX, matumizi ya kitengo cha usambazaji wa nishati cha 640 mA inahitaji kuzingatia miongozo ifuatayo:

• idadi ya juu ya vifaa vya basi vilivyounganishwa ni 64;
• urefu wa juu wa sehemu ya laini ni 350 m


1. Vizuizi vya terminal kwa usambazaji wa nishati 110-230 Vac 50/60 Hz
2. LED ya hali
3. Kitufe cha kushinikiza cha kuweka upya (cha ndani)
4. Kizuizi cha terminal kwa laini ya basi ya KNX iliyohakikishwa kando ya laini kati ya usambazaji wa nishati na kifaa cha basi cha mbali zaidi;

• umbali wa juu kati ya vifaa viwili vya basi hauwezi kuzidi 700 m;
• urefu wa juu wa laini ya basi ni 1000 m, ukizingatia sehemu zote.

Kwenye laini moja ya basi, haziwezi kuunganishwa zaidi ya vifaa viwili vya usambazaji wa nishati. Ugavi wa pili wa nishati unaweza kuwa muhimu wakati usakinishaji katika bodi za usambazaji unahitaji mkusanyiko maalum wa vifaa vya basi (kawaida zaidi ya vitengo 30 vilivyosakinishwa ndani ya 10 m). Katika kesi hii, usambazaji wa nishati lazima usakinishwe karibu na kikundi cha vifaa. Kati ya vifaa viwili vya usambazaji wa nishati vilivyosakinishwa kwenye laini moja ya basi, umbali wa chini wa 200 m unahitajika, uliopimwa kando ya laini.

Kupachika

Kifaa kina kiwango cha ulinzi IP20, na kwa hivyo kinafaa kwa matumizi katika vyumba vya ndani kavu. Makazi yametengenezwa kwa ajili ya kupachika reli kulingana na EN 60715 katika bodi au makabati ya usambazaji wa umeme. Usakinishaji uko katika nafasi ya usawa, nafasi sahihi ni wakati vituo vya laini ya basi ya KNX na msaidizi

Ili kusambaza laini za basi za KNX, tumia tu usambazaji wa nishati wa basi ya KNX (k.m. Vivo Cursa KNX). Matumizi ya vifaa vingine vya usambazaji wa nishati yanaweza kuathiri mawasiliano na kuharibu vifaa vilivyounganishwa kwenye basi.

pato ziko chini na vituo ( , L, N) vya kuunganisha usambazaji wa nishati ya mains 230/110 Vac ziko juu. Kwa usakinishaji wa kifaa kwenye reli, endelea kama ifuatavyo:

• kwa msaada wa chombo, leta kifaa cha kufunga katika nafasi iliyo chini kabisa (a);
• weka makali ya juu ya wasifu wa ndani wa nyuma kwenye makali ya juu ya reli (b);
• zungusha kifaa kuelekea reli (c);
• sukuma kifaa cha kufunga juu hadi kikome (d).
  Kabla ya kuondoa kifaa, hakikisha vituo vya basi na vimeondolewa kutoka kwenye nafasi zake. Tumia bisibisi kutelezesha kifaa cha kufunga chini na uondoe kifaa kutoka kwenye reli.

Uunganisho wa umeme

Usambazaji mkuu 230/110 Vac
Muunganisho na usambazaji mkuu wa 230/110 Vac hufanywa na vituo vya skrubu ( , L, N) vilivyo kwenye

KUMBUKA:
Wakati wa kupachika kifaa katika bodi na makabati, lazima itolewe uingizaji hewa muhimu ili joto liweze kuwekwa ndani ya kiwango cha uendeshaji wa kifaa.

mbele ya juu ya kifaa. Sifa za vizuizi vya terminal:

• kubana kwa skrubu kwa kondakta
• sehemu ya juu ya msalaba ya kondakta 2.5 mm²
• waya iliyopendekezwa inavua takriban. 6 mm
• torque max 0.5 Nm

Laini ya basi ya KNX
Muunganisho na laini ya basi ya KNX hufanywa na kizuizi cha terminal (nyeusi/nyekundu) kilichojumuishwa katika utoaji na kuingizwa kwenye nafasi iliyo kwenye sehemu ya chini ya kushoto ya mbele.

Sifa za kizuizi cha terminal cha KNX:

Usanidi na uagizaji

Usanidi
Kifaa hakihitaji usanidi wowote na zana ya ETS^® (Programu ya Zana ya Uhandisi). Programu ya programu inapatikana ili kuongeza usambazaji wa nishati wa Bil/Popi/Buri KNX kwenye mradi wa ETS.

Uagizaji
Kwa uagizaji wa kifaa, washa usambazaji wa nishati ya mains 230/110 Vac ambayo kifaa kimeunganishwa. LED ya kijani iliyoandikwa "ON" inaonyesha uendeshaji wa kifaa.

Muunganisho wa umeme wa kifaa unaweza kufanywa tu na wafanyakazi waliohitimu. Usakinishaji usio sahihi unaweza kusababisha mshtuko wa umeme au moto. Kabla ya kufanya miunganisho ya umeme, hakikisha usambazaji wa nishati umezimwa.

Weka upya

Kifaa kina kitufe cha kushinikiza cha kuweka upya. Baada ya kuweka upya, laini ya basi haipewi nguvu kwa sekunde 20 na vifaa vya basi vilivyounganishwa vinarejeshwa kwa hali yao ya asili. Wakati wa muda huu, LED ya kuweka upya (nyekundu) imewashwa kabisa.

Alama

• KNX
• CE: kifaa kinatii Maelekezo ya Voltage ya Chini (2006/95/EC) na Maelekezo ya Utangamano wa Sumaku-Umeme (2004/108/EC). Majaribio yaliyofanywa kulingana na EN 50491-2:2010, EN 50491-3:2009, EN 50491-4-1:2012, EN 50491-5-1:2010, EN 50491-5- 2:2010, EN 50428:2005 + A1:2007 + A2:2009

Matengenezo

Kifaa hakihitaji matengenezo. Ili kusafisha tumia kitambaa kavu. Matumizi ya vimumunyisho au vitu vingine vikali lazima yaepukwe.

Utupaji

Mwishoni mwa maisha yake muhimu, bidhaa iliyoelezwa katika karatasi hii ya data imeainishwa kama taka kutoka kwa vifaa vya elektroniki kulingana na Maelekezo ya Ulaya 2002/96/EC (RAEE), na haiwezi kutupwa pamoja na taka ngumu za manispaa zisizotofautishwa.

Maonyo

• Usakinishaji, muunganisho wa umeme, usanidi na uagizaji wa kifaa unaweza tu kufanywa na wafanyakazi waliohitimu kwa kufuata viwango vya kiufundi vinavyotumika na sheria za nchi husika
• Laini ya usambazaji wa nishati ambayo kifaa kimeunganishwa lazima iwe na kifaa cha kukata muunganisho kinachopatikana kwa urahisi na umbali wa chini wa kutenganisha kati ya mawasiliano ya 3 mm
• Kufungua makazi ya kifaa husababisha mwisho wa haraka wa kipindi cha udhamini
• Katika kesi ya kuingilia kati, kufuata mahitaji muhimu ya maelekezo yanayotumika, ambayo kifaa kimeidhinishwa, hakuhakikishiwi tena
• Vifaa vyenye kasoro vya Vivo® KNX lazima virejeshwe kwa mtengenezaji kwa anwani ifuatayo:
  Vivo Suisse Sagl, Viale dei Faggi 20, CH 6900 Lugano

Utupaji usio sahihi wa bidhaa hii unaweza kusababisha uharibifu mkubwa kwa mazingira na afya ya binadamu. Tafadhali fahamu kuhusu taratibu sahihi za utupaji wa taka zinazotolewa na mamlaka za mitaa.

Habari nyingine

• Karatasi ya maagizo lazima ipelekwe kwa mteja wa mwisho na nyaraka za mradi
• Kwa habari zaidi juu ya bidhaa, tafadhali wasiliana na usaidizi wa kiufundi wa Vivo® kwa anwani ya barua pepe: customerservice@vivoknx.com au tembelea tovuti www.vivoknx.com
• Kila kifaa cha Vivo® kina nambari ya kipekee ya serial kwenye lebo. Nambari ya serial inaweza kutumiwa na wasakinishaji au waunganishaji wa mfumo kwa madhumuni ya nyaraka na lazima iongezwe katika kila mawasiliano yanayoelekezwa kwa usaidizi wa kiufundi wa Vivo ikiwa kifaa kinafanya kazi vibaya
• Vivo® ni alama ya biashara iliyosajiliwa ya Vivo Suisse Sagl
• KNX^® na ETS^® ni alama za biashara zilizosajiliwa za KNX Association cvba, Brussels

© Vivo Suisse Sagl 2017. Kampuni inahifadhi haki ya kufanya mabadiliko kwenye nyaraka hizi bila taarifa.
