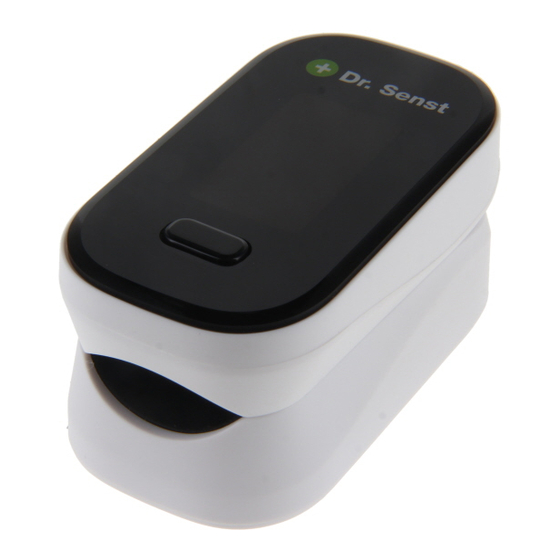

Dr. Senst YK-80B - Návod k použití pulzního oxymetru na prst

Tento pulzní oxymetr na prst je inovativní zdravotnický prostředek s neinvazivními funkcemi pro detekci arteriální SPO2 a PR. Díky své přenositelnosti je schopen rychle a přesně měřit hodnoty SPO2 a PR.

Obecný popis

Saturace hemoglobinu je procentuální podíl mezi kapacitou oxyhemoglobinu (HbO2), který se sloučil s kyslíkem, a kapacitou veškerého kombinovatelného hemoglobinu (Hb) v krvi. Jinými slovy, je to saturace oxyhemoglobinu v krvi. Je to velmi důležitý fyziologický parametr pro respirační a oběhový systém. Mnoho respiračních onemocnění může snížit saturaci hemoglobinu v lidské krvi. Kromě toho mohou faktory, jako je automatická organická regulace způsobená anestezií, trauma způsobené velkou operací a některá lékařská vyšetření, také způsobit problémy v zásobování kyslíkem, což může snížit saturaci lidského hemoglobinu. V důsledku toho se u pacientů mohou objevit příznaky jako migréna, zvracení a astenie. Proto je velmi důležité včas znát saturaci hemoglobinu pacienta v klinických lékařských aspektech.

Pulzní oxymetr na prst se vyznačuje malým objemem, nízkou spotřebou energie, pohodlným ovládáním a přenositelností. Pro diagnózu je pouze nutné, aby pacient vložil jeden prst do fotoelektrického senzoru na prst a na displeji se přímo zobrazí naměřená hodnota saturace hemoglobinu. V klinických experimentech bylo prokázáno, že má poměrně vysokou přesnost a opakovatelnost.

Princip měření

Princip oxymetru je následující: Zkušenostní vzorec pro zpracování dat je stanoven uplatněním Lambert-Beerova zákona podle charakteristik absorpce spektra redukčního hemoglobinu a oxyhemoglobinu (HbO2) v oblasti záře a blízké infračervené oblasti. Princip činnosti přístroje spočívá v kombinaci fotoelektrické inspekční technologie oxyhemoglobinu s technologií skenování a záznamu pulzu Cpacity, takže dvě světla s různou vlnovou délkou (660nm záře a 940nm blízké infračervené světlo) mohou být zaostřena na lidský nehet prostřednictvím perspektivního senzoru typu svorky na prst. Poté lze získat měřený signál pomocí fotocitlivého prvku, jehož prostřednictvím získané informace budou zobrazeny na dvou skupinách LED diod prostřednictvím procesu v elektronických obvodech a mikroprocesoru.

Schéma principu činnosti

1. Infračervená přijímací trubice
2. Infračervená vysílací trubice

Bezpečnostní opatření pro použití

1. Nepoužívejte pulzní oxymetr na prst společně se zařízením MRI nebo CT.
2. Nebezpečí výbuchu: Nepoužívejte pulzní oxymetr na prst ve výbušném prostředí.
3. Pulzní oxymetr na prst je určen pouze jako doplněk při hodnocení pacienta. Lékaři by měli stanovit diagnózu ve spojení s klinickými projevy a příznaky.
4. Často kontrolujte místo aplikace senzoru pulzního oxymetru na prst, abyste se ujistili, že oběh a integrita kůže pacienta jsou v dobrém stavu.
5. Nenatahujte lepicí pásku při aplikaci senzoru pulzního oxymetru na prst. To může způsobit nepřesné odečty nebo puchýře na kůži.
6. Před použitím si pečlivě přečtěte návod.
7. Pulzní oxymetr na prst nemá žádnou výzvu SpO2, není určen pro kontinuální monitorování.
8. Při dlouhodobém používání bude způsobovat nepohodlí nebo citlivost, zejména u pacientů s poruchami mikrocirkulace. Pravidelně měňte testovací místa podle různých situací pacientů. Testovací místo musí být změněno a integrita kůže a stav oběhu pacienta musí být kontrolován alespoň každé 2 hodiny a musí být provedeno správné nastavení.
9. Nepřesné měření může být způsobeno autoklávováním, sterilizací ethylenoxidem nebo ponořením senzorů do kapaliny.
10. Významné hladiny dysfunkčních hemoglobinů (jako je karboxyl-hemoglobin nebo methemoglobin) mohou způsobit nepřesné odečty.
11. Intravaskulární barviva, jako je indocyaninová zeleň nebo methylenová modř, mohou způsobit nepřesné odečty.
12. Měření SpO2 mohou být nepříznivě ovlivněna v přítomnosti vysokého okolního světla. V případě potřeby zakryjte oblast senzoru (například chirurgickou rouškou nebo přímým slunečním světlem).
13. Neočekávaná akce může způsobit nepřesné odečty.
14. Lékařský signál s vysokou frekvencí nebo interference způsobená defibrilátorem může vést k nepřesným odečtům.
15. Žilní pulzace mohou způsobit nepřesné odečty.
16. Může způsobit nepřesné odečty, když jsou polohy senzoru a manžety pro měření krevního tlaku na stejném arteriálním katétru nebo intravaskulární lince.
17. Hypotenze, silná vazokonstrikce, těžká anémie nebo hypotermie mohou způsobit nepřesné odečty.
18. Může způsobit nepřesné odečty podáním kardiotonika pacientovi po zástavě srdce nebo když je v třesu.
19. Jasný nehet nebo nalakovaný nehet může způsobit nepřesné odečty SpO2. Dodržujte místní vyhlášky a pokyny pro recyklaci týkající se likvidace nebo recyklace zařízení a součástí zařízení, včetně baterií.

Rozsah použití / Zamýšlené použití

Pulzní oxymetr na prst lze použít k měření saturace lidského hemoglobinu a tepové frekvence prostřednictvím prstu, lze jej použít v nemocnicích, rodinách, školách a lékařských centrech.

kontraindikace:nenalezeno

poznámka

1. Obrázek v návodu se může mírně lišit od skutečných přístrojů
2. Technické parametry a vzhled se mění bez předchozího upozornění

Produkt obsahuje: hlavní stroj a senzor SPO2

Funkce

• OLED displej
• Produkt využívá dvoubarevný OLED displej, který může zobrazit šest různých režimů zobrazení
  ★Pokud se ruka pohybuje, pod vlivem akcelerometru může mít rozhraní čtyři různé druhy režimu zobrazení (vhodné pro přístroj s funkcí akcelerometru)
• Nízká spotřeba energie, nepřetržitě pracuje více než šest hodin se dvěma bateriemi AAA
• Indikátor nízkého napětí
• V případě absence signálů bude produkt po 8 sekundách ve pohotovostním režimu
• Malý objem, nízká hmotnost a pohodlné nošení
  ★Přístroj má 5s funkci automatické detekce signálu, když vložíte prst, včas se automaticky spustí; Přístroj s funkcí automatického spuštění (platí pro přístroj s funkcí automatického spuštění)

Návod k obsluze

1. Před zakrytím krytu vložte dvě baterie AAA do kazety na baterie.
2. Zasuňte jeden prst do gumového otvoru oxymetru (nejlépe prst zasunout důkladně) před uvolněním svorky nehtem nahoru.
3. Stiskněte tlačítko na předním panelu;
   Poznámka: pokud je vybaven funkcí automatického spuštění, odkazuje na svorkový oxymetr, není třeba stisknout tlačítko, přístroj má 5 s funkci automatické detekce signálu, přímo vložený do prstu, přístroj se automaticky zapne včas
4. Netřeste prstem, když oxymetr pracuje. Vaše tělo se nedoporučuje na pohybující se stav.
5. Stiskněte tlačítko na předním panelu, pokud chceme změnit směr zobrazení;
   Poznámka: pokud je přístroj vybaven funkcí akcelerometru, pak nestiskněte tlačítko, pohyby rukou, přístroj s akcelerometrem má čtyři odpovídající přepínače rozhraní)
6. Přečtěte si příslušné údaje z obrazovky displeje.
7. Přístroj má funkci spánku, žádný signál nevstoupí do pohotovostního režimu spánku;
8. Vyměňte nové baterie, když OLED indikuje, že baterie mají nízký výkon.

Při zasouvání prstu do oxymetru musí být povrch nehtu nahoru.

Prohlášení: Před každým testem očistěte gumu lékařským alkoholem a před a po testu očistěte testovaný prst alkoholem. (Guma uvnitř oxymetru používá lékařskou gumu, která nemá žádný toxin, žádné poškození a nepřináší žádné vedlejší účinky, jako je alergie na naši pokožku).

Instalace baterie

1. Podle kladné a záporné identity vpravo budou dvě baterie AAA do baterie
2. Ve směru šipky ve spodní části úrovně zadního krytu baterie.
   Poznámka: věnujte pozornost kladné a záporné polaritě baterie, musí být nainstalována správně, jinak může dojít k poškození přístroje.


Instalace závěsného lanka

1. Protáhněte tenký konec lana otvorem.
2. Protáhněte silnější konec lana jeho již opotřebovanou tenkou koncovou částí a utáhněte。

Stručný popis předního panelu

Popis funkce kláves: v pohotovostním režimu spustí klávesový nástroj do pracovního stavu, stisknutím tohoto tlačítka v pracovním stavu můžete změnit režim zobrazení.

poznámka

• přístroje vybavené funkcí akcelerometru, režim zobrazení OLED pouze 1. 2.3.4, žádné velké fontové rozhraní podle 5.6
• Obrázek profilu stroje je pouze pro vaši referenční potřebu, konkrétní druh má přednost

Nastavení parametrů

Stiskněte tlačítko start (>3s) (start button) pro vstup do nastavení parametrů. Jako menu 1:

1. V menu 1 Když se na "Alm Setup" zobrazí signál "*", stiskněte tlačítko (>3s) a vstupte do menu.
2. Stisknutím tlačítka (3s) nastavit zapnutí/vypnutí alarmu, pípnutí, dema a nastavení jasu obrazovky (volitelné "1", "2", "3" a "4"). Když se na "Restore" zobrazí signál "*", stiskněte tlačítko (>3s) a všechna nastavení se vrátí do továrního nastavení.

Pozor
Při používání zařízení venku nebo při silném světle nastavte jas obrazovky na vyšší úroveň pro pozorování.

• Pro uživatele je lepší zvolit nižší jas pro úsporu energie baterie.

2. V menu 2, Když se na "Sounds Setup" zobrazí signál "*", stiskněte tlačítko (>3s) a vstupte do menu 2, Stisknutím tlačítka (3s) nastavíte data. Vyberte "+" nebo "-" pro přidání nebo odečtení hodnot.

Menu 1

Menu 2

Poznámka: Pokud se shoda týká základního svorkového oximetru, není vybaven funkcí nastavení parametrů

Podrobný popis funkcí produktu

1. Typ displeje: OLED displej
2. SpO2: Rozsah měření: 70%~100%
   Přesnost: 80%~100%: ±2% (včetně 80%); 70%~79%: ±3%;
   Pod 70% bez požadavku;
   Rozlišení: 1%
3. PR: Rozsah měření: 30BPM~254BPM
   Přesnost: ≤100BPM,±1BPM;>100BPM ,±2BPM
4. Parametry LED sondy

Tento parametr může být obzvláště užitečný pro lékaře.

5. PI index: rozsah měření: 0~20 (volitelné)
6. Napájení: dvě alkalické baterie AAA 1,5V
7. Automatický pohotovostní režim: produkt se sám vypne, když v produktu není prst asi 8 sekund
8. Automatické spuštění: každých 5 s přístroj automaticky detekuje signál, po otvoru s mým prstem, včasné automatické spuštění; (volitelné)
9. Funkce akcelerometru: pohyb prstu, zobrazení na obrazovce se změní se změnami akcelerometru (volitelné)
10. Rozměry: 58 mm×36 mm×33 m
11. 11.Provozní prostředí: teplota: 5 ℃ ~ 40 ℃
    Vlhkost: 15% ~ 80%
    Atmosférický tlak: 70 kPa ~ 106 kPa
    Přeprava, skladovací prostředí: Teplota: -10 ℃ ~ 40 ℃
    Vlhkost: 10%~95%
    Atmosférický tlak: 70 kPa ~ 106 kPa, nekorozivní plyn a dobře větrané prostředí.
12. Prohlášení: EMC tohoto produktu je v souladu s normou IEC60601-1-2.

Klasifikace

1. Třída řízení pro lékařské přístroje: Zařízení třídy Ⅱ
2. Typ ochrany před úrazem elektrickým proudem: Zařízení s vnitřním napájením
3. Stupeň ochrany před úrazem elektrickým proudem: Zařízení typu BF

Údržba a konzervace

1. Vyměňte baterie včas, když svítí kontrolka nízkého napětí.
2. Před použitím k diagnostice pacientů očistěte povrch pulzního oxymetru na prstu.
3. Pokud nebudete oxymetr delší dobu používat, vyjměte z něj baterie.
4. Bylo by lepší uchovávat produkt při teplotě -10~40℃ (14-104℉) a vlhkosti 10%~95%.
5. Doporučuje se, aby byl produkt vždy suchý. Vlhké prostředí by mohlo ovlivnit jeho životnost a dokonce poškodit produkt.
6. Při nakládání s použitými bateriemi se řiďte zákony místní samosprávy.

Symboly a definice

	Aplikační část typu BF		Toto zařízení nemá funkci alarmu	IP22	První charakteristická číslice 2: Ochrana proti vniknutí pevných cizích předmětů: ≥ průměr 12,5 mm Druhá charakteristická číslice 2 Ochrana proti vniknutí vody se škodlivými účinky: kapající (nakloněno o 15º)
	Směrem nahoru	95% 10%	Rozsah vlhkosti
	Referenční příručka		Udržujte v suchu	一一	nedostatečnost signálu
	Upozornění		Certifikace produktu		Grüner Punkt Recycling
	Podle francouzského nařízení č. 2014-1577, symbol označuje recyklaci podle kategorie.

	Sériové číslo		Číslo šarže		Pro ochranu životního prostředí zlikvidujte vybité baterie na příslušných sběrných místech v souladu s národními nebo místními předpisy.
	Datum výroby	40℃ -10℃	Teplotní rozsah
	Výrobce		Chraňte před slunečním zářením	一一	①Indikace poruch sondy (stav otevřeného nebo uzavřeného obvodu) ②Indikace poruch kabelu sondy ③Indikace poruch prodlužovacího kabelu sondy
	Stand-By		Zástupce Evropské unie

Příslušenství produktu

1. Jedna šňůrka na zavěšení
2. Jedna uživatelská příručka

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.
