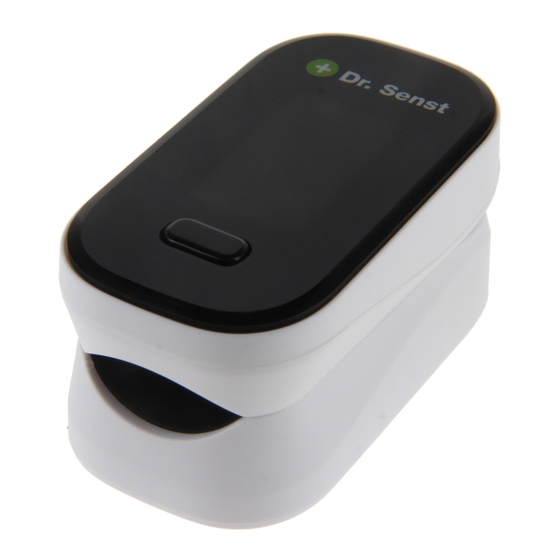

Dr. Senst YK-80B - Ujjbegyes pulzoximéter használati útmutató

Ez az ujjbegyes pulzoximéter egyfajta innovatív orvosi eszköz, amely nem invazív funkciókkal rendelkezik az artériás SPO2 és PR érzékeléshez. Hordozható, így képes gyorsan és pontosan mérni az SPO2 és PR értékeket.

Általános leírás

A hemoglobin szaturáció az oxigénnel vegyült oxihemoglobin (HbO2) kapacitásának és a vérben lévő összes kombinálható hemoglobin (Hb) kapacitásának százalékos aránya. Más szóval, az oxihemoglobin szaturációja a vérben. Ez egy nagyon fontos fiziológiai paraméter a légző- és keringési rendszer számára. Sok légzőszervi betegség csökkentheti a hemoglobin szaturációját az emberi vérben. Ezenkívül olyan tényezők, mint az érzéstelenítés okozta automatikus szerves szabályozási zavar, a nagyobb műtétből eredő trauma és néhány orvosi vizsgálat is problémákat okozhat az oxigénellátásban, ami csökkentheti az emberi hemoglobin szaturációját. Ennek eredményeként olyan tünetek jelentkezhetnek a betegeknél, mint a migrén, hányás és aszténia. Ezért nagyon fontos időben ismerni a beteg hemoglobin szaturációját a klinikai orvosi szempontok szerint.

Az ujjbegyes pulzoximéter jellemzői a kis térfogat, az alacsony energiafogyasztás, a kényelmes kezelés és a hordozhatóság. A betegnek csak be kell helyeznie az egyik ujját az ujjbegyes fotoelektromos érzékelőbe a diagnózishoz, és a kijelző közvetlenül mutatja a hemoglobin szaturáció mért értékét. Klinikai kísérletekben bebizonyították, hogy meglehetősen nagy pontossággal és megismételhetőséggel rendelkezik.

Mérési elv

Az oximéter elve a következő: Az adatfeldolgozás tapasztalati képletét a Lambert Beer-törvény alkalmazásával állapítják meg a reduktív hemoglobin és az oxihemoglobin (HbO2) spektrumabszorpciós jellemzői alapján a fény- és közeli infravörös zónákban. A műszer működési elve a fotoelektromos oxihemoglobin-vizsgálati technológia és a kapacitív pulzus szkennelési és rögzítési technológia kombinálása, így két különböző hullámhosszú fényt (660 nm-es fényt és 940 nm-es közeli infravörös fényt) lehet az emberi körömre fókuszálni a perspektivikus bilincs típusú érzékelőn keresztül. Ezután a mért jelet egy fényérzékeny elem segítségével lehet beszerezni, amelyen keresztül megszerzett információk két LED-csoporton jelennek meg az elektronikus áramkörökben és a mikroprocesszorban történő feldolgozás révén.

A működési elv diagramja

1. Infravörös sugarakat fogadó cső
2. Infravörös sugarakat kibocsátó cső

Óvintézkedések a használathoz

1. Ne használja az ujjbegyes pulzoximétert MRI- vagy CT-berendezéssel együtt.
2. Robbanásveszély: Ne használja az ujjbegyes pulzoximétert robbanásveszélyes környezetben.
3. Az ujjbegyes pulzoximéter csak a beteg állapotának felmérésére szolgál. Az orvosoknak a klinikai tünetekkel és tünetekkel együtt kell diagnózist felállítaniuk.
4. Gyakran ellenőrizze az ujjbegyes pulzoximéter érzékelő alkalmazási helyét, hogy megbizonyosodjon arról, hogy a beteg keringése és bőrépsége jó állapotban van.
5. Ne nyújtsa ki a ragasztószalagot az ujjbegyes pulzoximéter érzékelő felhelyezése közben. Ez pontatlan leolvasást vagy bőrhólyagokat okozhat.
6. Kérjük, figyelmesen olvassa el a kézikönyvet a használat előtt.
7. Az ujjbegyes pulzoximéter nem rendelkezik SpO2-prompttal, nem folyamatos megfigyelésre szolgál.
8. Hosszú ideig tartó használat esetén kellemetlenséget vagy érzékenységet okozhat, különösen a mikrocirkulációs zavarokkal küzdő betegeknél. Kérjük, rendszeresen változtassa meg a vizsgálati helyeket a betegek különböző helyzeteinek megfelelően. A vizsgálati helyet meg kell változtatni, és a beteg bőrépségét és keringési állapotát legalább 2 óránként ellenőrizni kell, és a megfelelő beállítást el kell végezni.
9. A pontatlan méréseket okozhatja az autoklávozás, az etilén-oxidos sterilizálás vagy az érzékelők folyadékba merítése.
10. A diszfunkcionális hemoglobinok (például karboxi-hemoglobin vagy methemoglobin) jelentős szintjei pontatlan leolvasást okozhatnak.
11. Az intravaszkuláris festékek, például az indocianin zöld vagy a metilénkék pontatlan leolvasást okozhatnak.
12. Az SpO2-méréseket kedvezőtlenül befolyásolhatja a magas környezeti fény jelenléte. Kérjük, takarja le az érzékelő területét (például sebészeti törlőkendővel vagy közvetlen napfényel), ha szükséges.
13. A váratlan cselekvés pontatlan leolvasást okozhat.
14. A nagy frekvenciájú orvosi jel vagy a defibrillátor által okozott interferencia pontatlan leolvasáshoz vezethet.
15. A vénás pulzációk pontatlan leolvasást okozhatnak.
16. Pontatlan leolvasást okozhat, ha az érzékelő és a vérnyomásmérő mandzsetta pozíciói ugyanazon az artériás katéteren vagy intravaszkuláris vonalon vannak.
17. A hipotenzió, a súlyos vazokonstrikció, a súlyos anémia vagy a hipotermia pontatlan leolvasást okozhat.
18. Pontatlan leolvasást okozhat, ha a beteg szívmegállása után vagy remegésben kardiotonikot adnak neki.
19. A fényes köröm vagy a festett köröm pontatlan SpO2-leolvasást okozhat. Kövesse a helyi rendeleteket és az újrahasznosítási utasításokat az eszköz és az eszköz alkatrészeinek, beleértve az akkumulátorokat is, ártalmatlanításával vagy újrahasznosításával kapcsolatban.

Alkalmazási terület / Rendeltetésszerű használat

Az ujjbegyes pulzoximéter az emberi hemoglobin szaturációjának és pulzusszámának mérésére használható az ujjon keresztül, használható kórházakban, családokban, iskolákban és orvosi központokban.

Ellenjavallat:nem található

jegyzet

1. Az utasításban szereplő kép enyhe eltéréseket mutathat a tényleges műszerekhez képest
2. A műszaki paraméterek és a megjelenés előzetes értesítés nélkül változhatnak

A termék tartalma: főgép és SPO2-érzékelő

Jellemzők

• OLED kijelző
• A termék kettős színű OLED-kijelzőt alkalmaz, amely hat különböző megjelenítési módot képes megjeleníteni
  ★Ha a kézmozgások gyorsulásmérő hatására történnek, akkor a felületnek négy különböző megjelenítési módja lehet (alkalmas a gyorsulásmérő funkcióval rendelkező műszerhez)
• Alacsony energiafogyasztás, két AAA elemmel több mint hat órán át folyamatosan működik
• Alacsony feszültség jelző
• Jelek hiányában a termék 8 másodperc után készenléti állapotba kerül
• Kis méretű, könnyű súlyú és kényelmesen hordozható
  ★A műszer 5 másodperces automatikus jelérzékelési funkcióval rendelkezik, amikor behelyezi az ujját, időben automatikusan elindul; Automatikus indítási funkcióval rendelkező műszer (az automatikus indítási funkcióval rendelkező műszerre alkalmazható)

Használati utasítások

1. Helyezzen be két AAA elemet az elemtartóba, mielőtt rátenné a fedelet.
2. Dugja be az egyik ujját az oximéter gumilyukába (a legjobb, ha teljesen bedugja az ujját), mielőtt felfelé fordítva kiengedné a kapcsot.
3. Nyomja meg a gombot az előlapon;
   Megjegyzés: ha automatikus indítási funkcióval van felszerelve, az a kapcsos oximéterre vonatkozik, nem kell megnyomni a gombot, a műszer 5 másodperces automatikus jelérzékelési funkcióval rendelkezik, közvetlenül behelyezve az ujjat, a műszer automatikusan bekapcsol időben
4. Ne remegtesse az ujját, amikor az oximéter működik. A testének nem ajánlott mozgó állapotban lennie.
5. Nyomja meg a gombot az előlapon, ha meg akarjuk változtatni a kijelző irányát;
   Megjegyzés: ha a műszer gyorsulásmérő funkcióval van felszerelve, akkor ne nyomja meg a gombot, kézmozdulatokkal a műszer a gyorsulásmérővel négy megfelelő felületváltással rendelkezik)
6. Olvassa le a releváns adatokat a kijelzőről.
7. A műszer alvó funkcióval rendelkezik, jel hiányában alvó készenléti állapotba kerül;
8. Kérjük, cserélje ki az elemeket újakra, ha az OLED azt jelzi, hogy az elemek alacsony töltöttségűek.

Amikor bedugja az ujját az oximéterbe, a köröm felületének felfelé kell néznie.

Nyilatkozat: Kérjük, használjon orvosi alkoholt a gumi tisztításához minden vizsgálat előtt, és tisztítsa meg a vizsgált ujjat alkohollal a vizsgálat előtt és után. (Az oximéter belsejében lévő gumi orvosi gumit alkalmaz, amely nem tartalmaz toxint, nem ártalmas, és nem okoz mellékhatásokat, például allergiát a bőrünkön).

Akkumulátor behelyezése

1. A pozitív és negatív azonosító szerint helyezzen be két AAA elemet az akkumulátorba
2. Az akkumulátor hátlapjának alján lévő szinten lévő nyíl irányába.
   Kérjük, vegye figyelembe: figyeljen az akkumulátor pozitív és negatív polaritására, helyesen kell behelyezni, különben a műszer károsodását okozhatja.


Akasztókötél felszerelése

1. Húzza át a kötél vékony végét a lyukon.
2. Húzza át a kötél vastagabb végét a már rajta lévő vékony végén, és húzza meg.

A kezelőpanel rövid leírása

Gombok funkciójának leírása: készenléti állapotban a gomb megnyomásával a készülék működési állapotba kerül, működési állapotban a gomb lenyomásával a megjelenítési mód megváltoztatható.

jegyzet

• gyorsulásmérő funkcióval felszerelt eszközök, OLED kijelző mód csak 1. 2. 3. 4., nincs nagy betűs felület az 5. 6. szerint
• A gép profilképe csak tájékoztató jellegű, a konkrét termék a mérvadó

Paraméter beállítása

Nyomja meg a start gombot (Start button) (3 mp-nél tovább), a paraméter beállításához. Mint az 1. menüben:

1. Az 1. menüben, amikor a "*" jel megjelenik az "Alm Setup" (Alm beállítás) menüpontban, nyomja meg a gombot (3 mp-nél tovább) és lépjen be a menübe.
2. Nyomja meg a gombot (

Figyelem
Ha a készüléket kültéren vagy erős fényben használja, kérjük, állítsa a képernyő fényerejét magasabb szintre a jobb láthatóság érdekében.

• A felhasználó számára jobb, ha alacsonyabb fényerőt választ az akkumulátor energiájának megőrzése érdekében.

2. A 2. menüben, amikor a "*" jel megjelenik a "Sounds Setup" (Hangbeállítások) menüpontban, nyomja meg a gombot (3 mp-nél tovább), és lépjen be a 2. menübe. Nyomja meg a gombot (

1. menü

2. menü

Megjegyzés: Ha a megfelelő bilincses oximéter alap, nincs paraméterbeállítási funkcióval felszerelve

A termékfunkciók részletes leírása

1. Kijelző típusa: OLED kijelző
2. SpO2: Mérési tartomány: 70%~100%
   Pontosság: 80%~100%: ±2% (beleértve a 80%-ot); 70%~79%: ±3%;
   70% alatt nincs követelmény;
   Felbontás: 1%
3. PR: Mérési tartomány: 30BPM~254BPM
   Pontosság: ≤100BPM,±1BPM;>100BPM ,±2BPM
4. A LED szonda paraméterei

Ez a paraméter különösen hasznos lehet a klinikusok számára.

5. PI index: mérési tartomány: 0~20 (opcionális)
6. Tápellátás: két AAA 1.5V alkáli elem
7. Automatikus készenlét: a termék automatikusan kikapcsol, ha körülbelül 8 másodpercig nincs ujj a termékben
8. Automatikus indítás: a készülék 5 másodpercenként automatikusan érzékeli a jelet, az ujjammal a lyuk után időben automatikusan elindul; (opcionális)
9. Gyorsulásmérő funkció: ujjmozgás, a képernyő kijelzése a gyorsulásmérő változásával változik (opcionális)
10. Méret: 58mm×36mm×33m
11. 11. Működési környezet: hőmérséklet: 5 ℃ ~ 40 ℃
    Páratartalom: 15% ~ 80%
    Légköri nyomás: 70kPa ~ 106kPa
    Szállítási, tárolási környezet: Hőmérséklet: -10 ℃ ~ 40 ℃
    Páratartalom: 10%~95%
    Légköri nyomás: 70kPa ~ 106kPa, nem korrozív gáz és jól szellőző környezet.
12. Nyilatkozat: A termék elektromágneses kompatibilitása megfelel az IEC60601-1-2 szabványnak.

Besorolás

1. Orvosi eszközök kezelési osztálya: Ⅱ. berendezés
2. Áramütés elleni védelem típusa: Belsőleg táplált berendezés
3. Áramütés elleni védelem mértéke: BF típusú berendezés

Karbantartás és megőrzés

1. Cserélje ki az elemeket időben, amikor az alacsony feszültség jelzőfény világít.
2. Tisztítsa meg az ujjbegyes pulzoximéter felületét, mielőtt a betegek diagnosztizálására használná.
3. Távolítsa el az elemeket, ha hosszabb ideig nem használja az oximétert.
4. Jobb, ha a terméket -10~40℃ (14-104℉) között tárolja, és a páratartalom 10%~95%.
5. Javasoljuk, hogy a terméket mindig szárazon tartsa. A nedves környezet befolyásolhatja az élettartamát, és akár károsíthatja is a terméket.
6. Kérjük, kövesse a helyi kormány törvényeit a használt elemek kezelésére.

Szimbólumok és definíciók

	BF típusú alkalmazási rész		Ennek az eszköznek nincs riasztási funkciója	IP22	Első jellemző számjegy 2: Idegen szilárd tárgyak behatolása ellen: ≥ 12,5 mm átmérőjű Második jellemző számjegy 2 Víz behatolása ellen, amely káros hatásokkal jár: csepegés (15º dőlésszögben)
	Felfelé	95% 10%	Páratartalom tartomány
	Referencia kézikönyv		Tartsa szárazon	一一	jel elégtelensége
	Figyelmeztetések		Termék tanúsítás		Grüner Punkt Recycling
	A francia 2014-1577. számú rendelet szerint a szimbólum a kategória szerinti újrahasznosítást jelzi.

	Sorozatszám		Tételszám		A környezet védelme érdekében a lemerült elemeket a nemzeti vagy helyi előírásoknak megfelelően a megfelelő gyűjtőhelyeken helyezze el.
	Gyártás dátuma	40℃ -10℃	Hőmérséklet tartomány
	Gyártó		Kerülje a napfényt	一一	①A szonda hibáinak jelzése (szakadás vagy zárlat) ②A szonda kábelhibáinak jelzése ③A szonda kábelhosszabbító hibáinak jelzése
	Stand-By (Készenlét)		Európai uniós képviselő

Termék tartozékok

1. Egy akasztózsinór
2. Egy felhasználói kézikönyv

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
