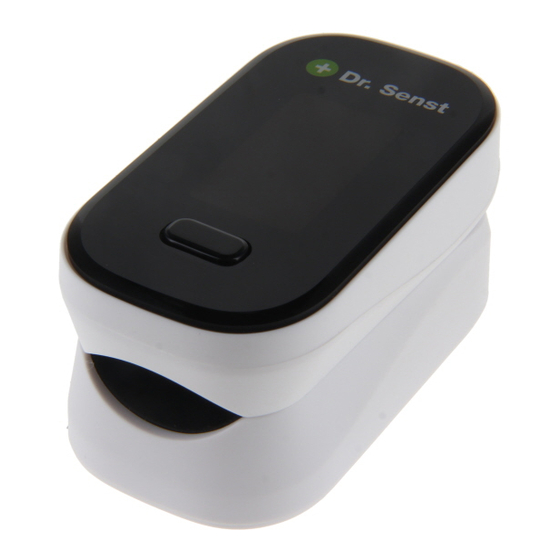

Dr. Senst YK-80B - Priručnik za pulsni oksimetar za prst

Ovaj pulsni oksimetar za prst je vrsta inovativnog medicinskog uređaja s neinvazivnim značajkama za detekciju arterijske SPO2 i PR. Budući da je prenosiv, može brzo i precizno izmjeriti vrijednosti SPO2 i PR.

Opći opis

Zasićenost hemoglobina je postotak između kapaciteta oksihemoglobina (HbO2) koji je spojen s kisikom i kapaciteta ukupnog kombiniranog hemoglobina (Hb) u krvi. Drugim riječima, to je zasićenost oksihemoglobina u krvi. To je vrlo važan fiziološki parametar za dišni i cirkulacijski sustav. Mnoge respiratorne bolesti mogu smanjiti zasićenost hemoglobina u ljudskoj krvi. Štoviše, čimbenici kao što su automatska organska regulacijska disfunkcija uzrokovana anestezijom, trauma nastala uslijed velikih operacija i neki medicinski pregledi također mogu uzrokovati probleme u opskrbi kisikom, što može smanjiti zasićenost hemoglobina kod ljudi. Kao rezultat toga, kod pacijenata se mogu pojaviti simptomi kao što su migrena, povraćanje i astenija. Stoga je vrlo važno pravovremeno znati zasićenost hemoglobina pacijenta u kliničkim medicinskim aspektima.

Pulsni oksimetar za prst ima malu zapreminu, nisku potrošnju energije, praktičan rad i prenosivost. Pacijentu je potrebno samo staviti jedan prst u fotoelektrični senzor za prst za dijagnozu, a zaslon će izravno pokazati izmjerenu vrijednost zasićenosti hemoglobina. U kliničkim je eksperimentima dokazano da ima prilično visoku preciznost i ponovljivost.

Princip mjerenja

Princip oksimetra je sljedeći: Iskustvena formula obrade podataka uspostavlja se primjenom Lambert Beerovog zakona prema karakteristikama apsorpcije spektra reduktivnog hemoglobina i oksihemoglobina (HbO2) u sjajnim i bliskim infracrvenim zonama. Princip rada instrumenta je kombiniranje fotoelektrične tehnologije inspekcije oksihemoglobina s tehnologijom skeniranja i snimanja kapacitetnog pulsa, tako da se dvije svjetlosti različite valne duljine (660nm sjaj i 940nm bliska infracrvena svjetlost) mogu fokusirati na ljudski nokat kroz perspektivni senzor tipa stezaljke za prst. Zatim se izmjereni signal može dobiti pomoću fotoosjetljivog elementa, a informacije dobivene kroz njega bit će prikazane na dvije skupine LED dioda kroz proces u elektroničkim krugovima i mikroprocesoru.

Dijagram principa rada

1. Infracrvena prijemna cijev
2. Infracrvena odašiljačka cijev

Mjere opreza pri korištenju

1. Nemojte koristiti pulsni oksimetar za prst zajedno s opremom za MRI ili CT.
2. Opasnost od eksplozije: Nemojte koristiti pulsni oksimetar za prst u eksplozivnoj atmosferi.
3. Pulsni oksimetar za prst namijenjen je samo kao dodatak procjeni pacijenta. Liječnici bi trebali postaviti dijagnozu u vezi s kliničkom manifestacijom i simptomima.
4. Često provjeravajte mjesto primjene senzora pulsnog oksimetra za prst kako biste bili sigurni da je cirkulacija i integritet kože pacijenta u dobrom stanju.
5. Nemojte rastezati ljepljivu traku dok nanosite senzor pulsnog oksimetra za prst. Ovo može uzrokovati netočno očitavanje ili mjehuriće na koži.
6. Molimo pažljivo pročitajte priručnik prije rada.
7. Pulsni oksimetar za prst nema SpO2 prompt, nije za kontinuirano praćenje.
8. Kada se koristi dulje vrijeme, proizvest će nelagodu ili osjetljivost, posebno za pacijente s poremećajima mikrocirkulacije. Molimo povremeno mijenjajte mjesta testiranja prema različitim situacijama pacijenata. Mjesto testiranja mora se mijenjati, a integritet kože i stanje cirkulacije pacijenta moraju se provjeravati najmanje svaka 2 sata, a mora se izvršiti ispravna prilagodba.
9. Netočna mjerenja mogu biti uzrokovana autoklaviranjem, sterilizacijom etilen oksidom ili uronjavanjem senzora u tekućinu.
10. Značajne razine disfunkcionalnih hemoglobina (kao što su karboksi-hemoglobin ili methemoglobin) mogu uzrokovati netočno očitavanje.
11. Intravaskularne boje kao što su indocijanin zeleno ili metilensko plavo mogu uzrokovati netočno očitavanje.
12. Na mjerenja SpO2 može negativno utjecati prisutnost jakog ambijentalnog svjetla. Molimo zaštitite područje senzora (na primjer, kirurškim ručnikom ili izravnom sunčevom svjetlošću) ako je potrebno.
13. Neočekivana radnja može uzrokovati netočno očitavanje.
14. Medicinski signal s visokom frekvencijom ili smetnje uzrokovane defibrilatorom mogu dovesti do netočnog očitavanja.
15. Venske pulsacije mogu uzrokovati netočno očitavanje.
16. Može uzrokovati netočno očitavanje kada su položaji senzora i manžete za mjerenje krvnog tlaka na istom arterijskom kateteru ili intravaskularnoj liniji.
17. Hipotenzija, teška vazokonstrikcija, teška anemija ili hipotermija mogu uzrokovati netočno očitavanje.
18. Može uzrokovati netočno očitavanje davanjem kardiotonika pacijentu nakon srčanog zastoja ili kada je u podrhtavanju.
19. Svijetli nokat ili obojeni nokat mogu uzrokovati netočno očitavanje SpO2. Slijedite lokalne uredbe i upute za recikliranje u vezi s odlaganjem ili recikliranjem uređaja i komponenti uređaja, uključujući baterije.

Područje primjene / Namjena

Pulsni oksimetar za prst može se koristiti za mjerenje zasićenosti hemoglobina i brzine pulsa kod ljudi kroz prst, može se koristiti u bolnicama, obiteljima, školama i medicinskim centrima.

kontraindikacija:nije pronađena

napomena

1. Slika u uputama može imati male razlike u odnosu na stvarne instrumente
2. Tehnički parametri i izgled se mijenjaju, bez prethodne najave

Proizvod uključuje: glavni uređaj i SPO2 senzor

Značajke

• OLED zaslon
• Proizvod koristi dvobojni OLED zaslon, može prikazati šest različitih načina prikaza
  ★Ako se radi o pokretima ruke, pod utjecajem akcelerometra, sučelje može imati četiri različite vrste načina prikaza (prikladno za instrument s funkcijom usklađivanja akcelerometra)
• Niska potrošnja energije, kontinuirano radi više od šest sati s dvije AAA baterije
• Indikator niskog napona
• U nedostatku signala, proizvod će biti u stanju pripravnosti nakon 8 sekundi
• Mala zapremina, mala težina i praktičan za nošenje
  ★Instrument ima funkciju automatske detekcije signala od 5 s, kada umetnete prst, pravovremeno će se automatski pokrenuti; Instrument s funkcijom automatskog pokretanja (primjenjivo na instrument s funkcijom automatskog pokretanja)

Upute za uporabu

1. Ugradite dvije AAA baterije u kasetu za baterije prije nego što pokrijete njen poklopac.
2. Uključite jedan prst u gumenu rupu oksimetra (najbolje je temeljito uključiti prst) prije otpuštanja stezaljke s noktom prema gore.
3. Pritisnite gumb na prednjoj ploči;
   Napomena: ako je opremljen funkcijom automatskog pokretanja, odnosi se na stezni oksimetar, ne morate pritisnuti gumb, instrument ima funkciju automatske detekcije signala od 5 s, izravno umetnut u prst, instrument se automatski uključuje pravovremeno
4. Nemojte tresti prstom dok oksimetar radi. Vašem tijelu se ne preporučuje kretanje.
5. Pritisnite gumb na prednjoj ploči, ako želimo promijeniti smjer prikaza;
   Napomena: ako je instrument opremljen funkcijom akcelerometra, nemojte pritiskati gumb, pokreti ruke, instrument s akcelerometrom ima četiri odgovarajuća prekidača sučelja)
6. Pročitajte relevantne podatke sa zaslona.
7. Instrument ima funkciju spavanja, bez signala će ući u stanje pripravnosti spavanja;
8. Molimo zamijenite nove baterije kada OLED pokaže da su baterije pri kraju.

Kada uključujete prst u oksimetar, površina nokta mora biti prema gore.

Izjava: Molimo koristite medicinski alkohol za čišćenje gume prije svakog testa i očistite testirani prst alkoholom prije i nakon testa. (Guma unutar oksimetra koristi medicinsku gumu, koja nema toksina, nema štete i ne donosi nuspojave kao što je alergija na našu kožu).

Instalacija baterije

1. Prema pozitivnom i negativnom identitetu, dvije AAA baterije bit će u bateriji
2. U smjeru strelice na dnu razine stražnjeg poklopca baterije.
   Napomena: obratite pozornost na pozitivni i negativni polaritet baterije, mora biti ispravno instaliran, inače može uzrokovati oštećenje instrumenta.


Instalacija užeta za vješanje

1. Provucite tanki kraj užeta kroz rupu.
2. Provucite deblji kraj užeta kroz njegov već istrošeni tanki kraj i zategnite ga.

Kratak opis prednje ploče

Opis funkcije tipki: u stanju pripravnosti, pokrenite instrument tipkom u radno stanje, pritisnite ovu tipku u radnom stanju, možete promijeniti način prikaza.

napomena

• instrumenti opremljeni funkcijom akcelerometra, OLED način prikaza samo 1. 2.3.4, bez sučelja s velikim fontom prema 5.6
• Slika profila uređaja samo za referencu, specifično u naravi prevladava

Postavljanje parametara

Pritisnite tipku start (više od 3 s), za ulazak u postavljanje parametara. Kao izbornik 1:

1. U izborniku 1 Kada se signal "*" prikaže na "Alm Setup" (Postavljanje alarma), pritisnite tipku (više od 3 s) i uđite u izbornik.
2. Pritisnite tipku (manje od 1 s) za odabir stavke, zatim pritisnite tipku (više od 3 s) za postavljanje uključivanja/isključivanja alarma, zvučnog signala, demo verzije i podešavanja svjetline zaslona (opcionalno "1", "2", "3" i "4"). Kada se signal "*" prikaže na "Restore" (Vraćanje), pritisnite tipku (više od 3 s) i sve postavke se vraćaju na tvorničke postavke.

Pažnja
Kada koristite uređaje na otvorenom ili pod jakim svjetlom, podesite svjetlinu zaslona na višu odgovarajuću razinu za promatranje.

• Bolje je da korisnik odabere nižu svjetlinu kako bi uštedio energiju baterije.

2. U izborniku 2, Kada se signal "*" prikaže na "Sounds Setup" (Postavljanje zvukova), pritisnite tipku (više od 3 s) i uđite u izbornik 2, pritisnite tipku (manje od 1 s) za odabir stavke, zatim pritisnite tipku (više od 3 s) za postavljanje podataka. Odaberite "+" ili "-" za dodavanje ili oduzimanje vrijednosti.

Izbornik 1

Izbornik 2

Napomena: Ako se podudaranje odnosi na stezni oksimetar, to je osnovno, nije opremljeno funkcijom postavljanja parametara

Detaljni opisi funkcija proizvoda

1. Vrsta zaslona: OLED zaslon
2. SpO2: Raspon mjerenja: 70%~100%
   Točnost: 80%~100%: ±2% (uključujući 80%); 70%~79%: ±3%;
   Ispod 70% nema zahtjeva;
   Rezolucija: 1%
3. PR: Raspon mjerenja: 30BPM~254BPM
   Točnost: ≤100BPM,±1BPM;>100BPM ,±2BPM
4. Parametri LED sonde

Ovaj parametar može biti posebno koristan kliničarima.

5. PI indeks: opseg mjerenja: 0~20 (opcionalno)
6. Napajanje: dvije AAA 1.5V alkalne baterije
7. Automatsko stanje pripravnosti: proizvod se sam isključuje kada u proizvodu nema prsta oko 8 sekundi
8. Automatsko pokretanje: svakih 5 s instrument će automatski otkriti signal, nakon rupe s mojim prstom, pravovremeno automatsko pokretanje; (opcionalno)
9. Funkcija akcelerometra: pomicanje prsta, prikaz na zaslonu će se mijenjati s promjenama akcelerometra (opcionalno)
10. Dimenzije: 58mm×36mm×33m
11. 11. Radno okruženje: temperatura: 5 ℃ ~ 40 ℃
    Vlažnost: 15% ~ 80%
    Atmosferski tlak: 70kPa ~ 106kPa
    Transport, okruženje skladištenja: Temperatura: -10 ℃ ~ 40 ℃
    Vlažnost: 10%~95%
    Atmosferski tlak: 70kPa ~ 106kPa, nekorozivni plin i dobro prozračeno okruženje.
12. Izjava: EMC ovog proizvoda u skladu je sa standardom IEC60601-1-2.

Klasifikacija

1. Klasa upravljanja za medicinske uređaje: Ⅱ oprema
2. Vrsta zaštite od električnog udara: Oprema s unutarnjim napajanjem
3. Stupanj zaštite od električnog udara: Oprema tipa BF

Održavanje i očuvanje

1. Zamijenite baterije na vrijeme kada se upali lampica niskog napona.
2. Očistite površinu pulsnog oksimetra za prst prije nego što se koristi za dijagnosticiranje pacijenata.
3. Uklonite baterije unutra ako nećete koristiti oksimetar dulje vrijeme.
4. Bilo bi bolje čuvati proizvod na -10~40℃ (14-104℉) i vlažnosti 10%~95%.
5. Preporučuje se da proizvod uvijek bude suh. Vlažan ambijent može utjecati na njegov životni vijek, pa čak i oštetiti proizvod.
6. Molimo slijedite zakon lokalne uprave za postupanje s iskorištenim baterijama.

Simboli i definicije

	BF vrsta aplikacijskog dijela		Ovaj uređaj nema funkciju alarma	IP22	Prva karakteristična brojka 2: Zaštita od ulaska čvrstih stranih tijela: ≥ Promjer 12.5mm Druga karakteristična brojka 2 Zaštita od ulaska vode sa štetnim učincima: kapanje (nagnuto 15º)
	Gore prema	95% 10%	Raspon vlažnosti
	Referentni priručnik		Čuvati suho	一一	neadekvatnost signala
	Oprezi		Certifikacija proizvoda		Grüner Punkt Recycling
	Prema francuskom dekretu br. 2014-1577, simbol označava recikliranje po kategorijama.

	Serijski broj		Broj serije		Kako biste zaštitili okoliš, odložite prazne baterije na odgovarajuća mjesta za prikupljanje u skladu s nacionalnim ili lokalnim propisima.
	Datum proizvodnje	40℃ -10℃	Raspon temperature
	Proizvođač		Izbjegavajte sunčevu svjetlost	一一	①Oznaka grešaka sonde (stanje otvorenog kruga ili stanje zatvorenog kruga) ②Oznaka grešaka kabela sonde ③Oznaka grešaka produžetka kabela sonde
	Stand-By (Stanje pripravnosti)		Predstavnik Europske unije

Dodatna oprema proizvoda

1. Jedna vezica za vješanje
2. Jedan korisnički priručnik
