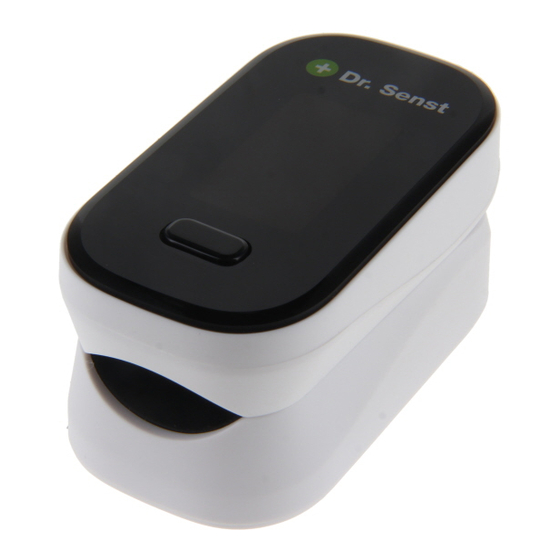

Dr. Senst YK-80B - Parmak Ucu Pulse Oksimetre Kullanım Kılavuzu

Bu Parmak Ucu Pulse Oksimetre, arteriyel SPO2 ve PR tespiti için non-invaziv özelliklere sahip yenilikçi bir tıbbi cihazdır. Taşınabilir olması sayesinde, SPO2 ve PR değerlerini hızlı ve hassas bir şekilde ölçebilir.

Genel Açıklama

Hemoglobin Saturasyonu, oksijenle birleşmiş Oksihemoglobin (HbO2) kapasitesi ile kandaki tüm birleştirilebilir hemoglobin (Hb) arasındaki yüzdedir. Başka bir deyişle, kandaki Oksihemoglobin doygunluğudur. Solunum ve Dolaşım Sistemleri için çok önemli bir fizyolojik parametredir. Birçok solunum hastalığı insan kanındaki hemoglobin doygunluğunu azaltabilir. Ayrıca, anestezi, büyük ameliyattan kaynaklanan travma ve bazı tıbbi muayenelerden kaynaklanan Otomatik Organik Düzenleme Arızası gibi faktörler de oksijen tedarikinde sorunlara neden olabilir ve bu da insan hemoglobin doygunluğunu azaltabilir. Sonuç olarak, hastalarda migren, kusma ve asteni gibi semptomlar ortaya çıkabilir. Bu nedenle, klinik tıbbi açılardan hastanın hemoglobin doygunluğunu zamanında bilmek çok önemlidir.

Parmak ucu pulse oksimetre, küçük hacimli, düşük güç tüketimi, rahat kullanım ve taşınabilirlik özelliklerine sahiptir. Hastanın teşhis için bir parmağını parmak ucu fotoelektrik sensörüne yerleştirmesi yeterlidir ve ekran doğrudan hemoglobin doygunluğunun ölçülen değerini gösterecektir. Klinik deneylerde oldukça yüksek hassasiyet ve tekrarlanabilirliğe sahip olduğu kanıtlanmıştır.

Ölçüm prensibi

Oksimetrenin prensibi şu şekildedir: Kırmızı hemoglobin ve oksihemoglobinin (HbO2) parlak ve yakın kızılötesi bölgelerdeki Spektrum Absorpsiyon Karakteristiklerine göre Lambert Beer Yasası uygulanarak bir veri işleme deney formülü oluşturulur. Cihazın çalışma prensibi, Fotoelektrik Oksihemoglobin Muayene Teknolojisini Kapasite Darbe Tarama ve Kayıt Teknolojisi ile birleştirmektir, böylece farklı dalga boylarına sahip iki ışık (660nm parlak ve 940nm yakın kızılötesi ışık) perspektif kıskaçlı parmak tipi sensör aracılığıyla insan tırnağına odaklanabilir. Daha sonra ölçülen sinyal bir ışığa duyarlı eleman tarafından elde edilebilir, bu sayede elde edilen bilgiler elektronik devrelerde ve mikroişlemcideki işlemler aracılığıyla iki LED grubunda gösterilecektir.

Çalışma Prensibi Şeması

1. Kızılötesi ışın alıcı tüp
2. Kızılötesi ışın verici tüp

Kullanım için önlemler

1. Parmak Ucu Pulse Oksimetreyi MRI veya BT ekipmanlarıyla birlikte kullanmayın.
2. Patlama tehlikesi: Parmak Ucu Pulse Oksimetreyi patlayıcı bir ortamda kullanmayın.
3. Parmak Ucu Pulse Oksimetre yalnızca hasta değerlendirmesinde bir yardımcı olarak tasarlanmıştır. Doktorlar teşhisi klinik belirti ve semptomlarla birlikte yapmalıdır.
4. Hastanın dolaşımının ve cilt bütünlüğünün iyi durumda olduğundan emin olmak için Parmak Ucu Pulse Oksimetre sensör uygulama yerini sık sık kontrol edin.
5. Parmak Ucu Pulse Oksimetre sensörünü uygularken yapışkan bandı germeyin. Bu yanlış okumaya veya cilt kabarcıklarına neden olabilir.
6. Lütfen çalıştırmadan önce kılavuzu dikkatlice okuyun.
7. Parmak Ucu Pulse Oksimetre'de SpO2 istemi yoktur, sürekli izleme için değildir.
8. Uzun süre kullanıldığında, özellikle mikro dolaşım bozukluğu olan hastalar için rahatsızlık veya hassasiyet yaratacaktır. Lütfen hastaların farklı durumlarına göre test yerlerini periyodik olarak değiştirin. Test yeri değiştirilmeli ve hastanın cilt bütünlüğü ve dolaşım durumu en az 2 saatte bir kontrol edilmeli ve doğru ayarlama yapılmalıdır.
9. Yanlış ölçümlere otoklavlama, etilen oksit sterilizasyonu veya sensörlerin sıvıya batırılması neden olabilir.
10. Önemli düzeylerdeki işlevsiz hemoglobinler (karboksi-hemoglobin veya methemoglobin gibi) yanlış okumaya neden olabilir.
11. İndosiyanin yeşili veya metilen mavisi gibi intravasküler boyalar yanlış okumaya neden olabilir.
12. SpO2 ölçümleri, yüksek ortam ışığının varlığında olumsuz etkilenebilir. Gerekirse lütfen sensör alanını (örneğin cerrahi bir havlu veya doğrudan güneş ışığı ile) koruyun.
13. Beklenmedik eylem yanlış okumaya neden olabilir.
14. Yüksek frekanslı tıbbi sinyal veya defibrilatörün neden olduğu parazit yanlış okumaya yol açabilir.
15. Venöz pulsasyonlar yanlış okumaya neden olabilir.
16. Sensörün ve tansiyon manşetinin konumları aynı arteriyel kateter veya intravasküler hat üzerinde olduğunda yanlış okumaya neden olabilir.
17. Hipotansiyon, şiddetli vazokonstriksiyon, şiddetli anemi veya hipotermi yanlış okumaya neden olabilir.
18. Kardiyak arrestinden sonra veya titreme halindeyken hastaya kardiyotonik verilmesi yanlış okumaya neden olabilir.
19. Parlak tırnak veya boyalı tırnak yanlış SpO2 okumasına neden olabilir. Cihazın ve piller dahil cihaz bileşenlerinin atılması veya geri dönüştürülmesiyle ilgili yerel yönetmeliklere ve geri dönüşüm talimatlarına uyun.

Uygulama alanı / Amaçlanan kullanım

Parmak ucu pulse oksimetre, insan hemoglobin doygunluğunu ve nabız hızını parmak yoluyla ölçmek için kullanılabilir, hastanelerde, ailelerde, okullarda ve tıp merkezlerinde kullanılabilir.

kontrendikasyon:bulunamadı

not (not)

1. Talimattaki resim, gerçek cihazlarla hafif farklılıklar gösterebilir
2. Teknik parametreler ve görünüm önceden haber verilmeksizin değişebilir

Ürün içeriği: ana makine ve SPO2 sensörü

Özellikler

• OLED ekran
• Ürün çift renkli OLED ekranı kullanır, altı farklı ekran modunu gösterebilir
  ★El hareketleri, ivmeölçerin etkisi altında, arayüz dört farklı ekran moduna sahip olabilir (ivmeölçer fonksiyonlu cihazla eşleşmeye uygundur)
• Düşük güç tüketimi, iki adet AAA pil ile altı saatten fazla sürekli çalışır
• Düşük voltaj göstergesi
• Sinyal yokluğunda, ürün 8 saniye sonra bekleme durumuna geçecektir
• Küçük hacimli, hafif ve taşıması kolay
  ★Cihaz, parmağınızı taktığınızda zamanında otomatik olarak başlayacak 5s otomatik sinyal algılama işlevine sahiptir; Otomatik başlatma fonksiyonlu cihaz (Otomatik başlatma fonksiyonlu cihaz için geçerlidir)

Çalıştırma Talimatları

1. Kapağını kapatmadan önce pil yuvasına iki adet AAA pil takın.
2. Tırnak yukarı bakacak şekilde kıskacı serbest bırakmadan önce bir parmağınızı Oksimetrenin lastik deliğine takın (parmağı tamamen takmak en iyisidir).
3. Ön paneldeki düğmeye basın;
   Not (Not): otomatik başlatma fonksiyonu ile donatılmışsa, kıskaçlı oksimetreyi ifade eder, düğmeye basmaya gerek yoktur, cihaz 5 s otomatik sinyal algılama fonksiyonuna sahiptir, doğrudan parmağa takıldığında, cihaz otomatik olarak zamanında açılır
4. Oksimetre çalışırken parmağınızı titretmeyin. Vücudunuzun hareketli durumda olması önerilmez.
5. Ekran yönünü değiştirmek istersek ön paneldeki düğmeye basın;
   Not (Not): cihazın ivmeölçer fonksiyonu ile donatılmışsa, düğmeye basmayın, el hareketleri, ivmeölçerli cihaz dört karşılık gelen arayüz anahtarına sahiptir)
6. Ekrandan ilgili verileri okuyun.
7. Cihazın uyku fonksiyonu vardır, sinyal yoksa uyku bekleme durumuna girecektir;
8. OLED pillerin düşük güçte olduğunu gösterdiğinde lütfen yeni pillerle değiştirin.

Parmağınızı Oksimetreye takarken, tırnak yüzeyiniz yukarı bakmalıdır.

Beyan: Lütfen her testten önce lastiği temizlemek için tıbbi alkol kullanın ve testten önce ve sonra test edilen parmağı alkolle temizleyin. (Oksimetrenin içindeki lastik, toksin içermeyen, zararsız ve cildimize alerji gibi yan etkisi olmayan tıbbi lastik kullanır).

Pil kurulumu

1. Pozitif ve negatif kimliğe göre iki adet AAA pili pil yuvasına yerleştirin
2. Pil arka kapağının altındaki ok yönünde.
   Lütfen dikkat: pilin pozitif ve negatif polaritesine dikkat edin, doğru şekilde takılmalıdır, aksi takdirde cihazda hasara neden olabilir.


Asma ipi kurulumu

1. İpin ince ucunu delikten geçirin.
2. İpin daha kalın ucunu zaten ince uç kısmından geçirin ve sıkın。

Ön Panel Kısa Açıklaması

Tuş fonksiyonu açıklaması: bekleme modunda, tuşa basılarak cihaz çalışma durumuna geçirilir, çalışma durumunda bu tuşa basıldığında ekran modu değiştirilebilir.

not

• cihazlar ivmeölçer fonksiyonu ile donatılmışsa, OLED ekran modu sadece 1. 2.3.4'tür, 5.6'ya göre büyük yazı tipi arayüzü yoktur
• Makine profil resmi sadece referans amaçlıdır, asıl ürün geçerlidir

Parametre ayarı

Başlat düğmesine (>3s) basın, parametre ayarlarına girin. Menü 1'deki gibi:

1. Menü 1'de "*" işareti "Alm Setup" (Alarm Ayarı) üzerinde gösterildiğinde, düğmeye (>3s) basın ve menüye girin.
2. Düğmeye (3s) basarak alarm, bip sesi, demo ve ekran parlaklığı ayarı (isteğe bağlı "1", "2", "3" ve "4") açılıp kapatılabilir. "*" işareti "Restore" (Geri Yükle) üzerinde gösterildiğinde, düğmeye (>3s) basın ve tüm ayarlar fabrika ayarlarına geri döner.

Dikkat
Cihazları açık havada veya güçlü ışık altında kullanırken, gözlem için lütfen ekran parlaklığını daha yüksek bir seviyeye ayarlayın.

• Kullanıcının pil gücünden tasarruf etmek için daha düşük bir parlaklık seçmesi daha iyidir.

2. Menü 2'de, "*" işareti "Sounds Setup" (Ses Ayarları) üzerinde gösterildiğinde, düğmeye (>3s) basın ve menü 2'ye girin, düğmeye (3s) basarak veri ayarlanabilir. Değerleri artırmak veya azaltmak için "+" veya "-" seçin.

Menü 1

Menü 2

Not: Eşleşme kelepçeli oksimetreye atıfta bulunuyorsa, parametre ayar fonksiyonu ile donatılmamıştır.

Ürün fonksiyonlarının detaylı açıklamaları

1. Ekran Tipi: OLED ekran
2. SpO2:Ölçüm aralığı: %70~%100
   Doğruluk: %80~%100:±2% (80% dahil); %70~%79%: ±3%;
   %70'in altında gereklilik yok;
   Çözünürlük: %1
3. PR:Ölçüm aralığı: 30BPM~254BPM
   Doğruluk: ≤100BPM,±1BPM;>100BPM ,±2BPM
4. LED probunun parametreleri

Bu parametre özellikle klinisyenler için faydalı olabilir.

5. PI endeksi: ölçüm kapsamı: 0~20 (isteğe bağlı)
6. Güç: iki adet AAA 1.5V alkalin pil
7. Otomatik bekleme: ürün, yaklaşık 8 saniye boyunca içinde parmak olmadığında kendiliğinden kapanır
8. Otomatik başlatma: her 5 saniyede bir cihaz sinyali otomatik olarak algılar, parmağımı deliğe soktuktan sonra zamanında otomatik olarak başlatılır;(isteğe bağlı)
9. İvmeölçer fonksiyonu: parmak hareketi, ekran görüntüsü ivmeölçer değişiklikleriyle birlikte değişecektir (isteğe bağlı)
10. Boyut: 58mm×36mm×33m
11. 11.Çalışma ortamı: sıcaklık: 5 ℃ ~ 40 ℃
    Nem: %15 ~ %80
    Atmosferik basınç: 70kPa ~ 106kPa
    Taşıma, depolama ortamı: Sıcaklık: -10 ℃ ~ 40 ℃
    Nem: %10~%95
    Atmosferik basınç: 70kPa ~ 106kPa, aşındırıcı olmayan gaz ve iyi havalandırılan ortam.
12. Beyan: Bu ürünün EMC'si IEC60601-1-2 standardına uygundur.

Sınıflandırma

1. Tıbbi Cihazlar için Yönetim Sınıfı: Ⅱ ekipmanı
2. Elektrik Çarpmasına Karşı Koruma Tipi: Dahili olarak güçlendirilmiş ekipman
3. Elektrik Çarpmasına Karşı Koruma Derecesi: Tip BF ekipmanı

Bakım ve Koruma

1. Düşük voltaj lambası yandığında pilleri zamanında değiştirin.
2. Hastalara teşhis koymak için kullanılmadan önce parmak ucu nabız oksimetresinin yüzeyini temizleyin.
3. Oksimetreyi uzun süre çalıştırmayacaksanız içindeki pilleri çıkarın.
4. Ürünü -10~40℃ (14-104℉) sıcaklıkta ve %10~%95 nemde saklamak daha iyi olacaktır.
5. Ürünün her zaman kuru tutulması önerilir. Islak bir ortam ömrünü etkileyebilir ve hatta ürüne zarar verebilir.
6. Kullanılmış pillerle başa çıkmak için lütfen yerel yönetim yasalarına uyun.

Semboller ve Tanımlar

	BF tipi uygulama parçası		Bu cihazın alarm fonksiyonu yoktur	IP22	İlk karakteristik rakam 2: Katı yabancı cisimlerin girişine karşı: ≥ 12.5mm çap İkinci karakteristik rakam 2 Zararlı etkilere sahip su girişine karşı: damlayan (15º eğimli)
	Yukarı doğru	95% 10%	Nem aralığı
	Referans kılavuzu		Kuru tutun	一一	sinyal yetersizliği
	Uyarılar		Ürün sertifikası		Grüner Punkt Geri Dönüşüm
	Fransız Kararnamesi No. 2014-1577'ye göre, sembol kategoriye göre geri dönüşümü gösterir.

	Seri numarası		Parti numarası		Çevreyi korumak için, boş pilleri ulusal veya yerel düzenlemelere göre uygun toplama yerlerine atın.
	Üretim tarihi	40℃ -10℃	Sıcaklık aralığı
	Üretici		Güneş ışığından kaçının	一一	①Prob hatalarının göstergesi (açık devre durumu veya kapalı devre durumu) ②Prob kablosu hatalarının göstergesi ③Prob kablosu uzatma hatalarının göstergesi
	Bekleme (Stand-By)		Avrupa birliği temsilcisi

Ürün Aksesuarları

1. Bir adet asma ipi
2. Bir adet kullanıcı kılavuzu
