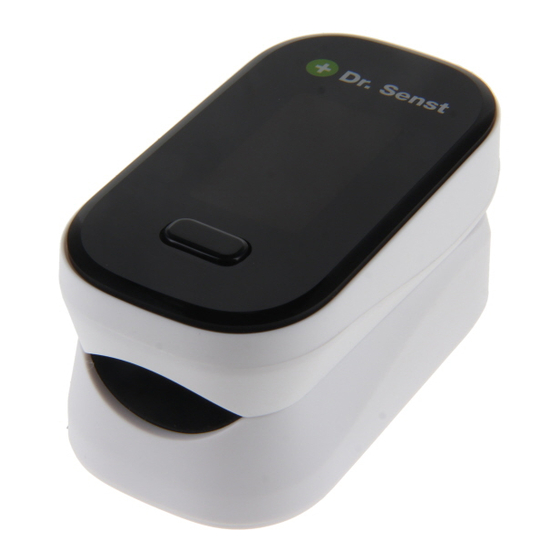

Dr. Senst YK-80B - Barmoq uchi pulsoksimetri qo'llanmasi

Ushbu barmoq uchi pulsoksimetri - bu arteriya SPO2 va PR aniqlash uchun invaziv bo'lmagan xususiyatlarga ega bo'lgan innovatsion tibbiy asbobdir. Portativ bo'lganligi sababli, u SPO2 va PR qiymatlarini tez va aniq o'lchay oladi.

Umumiy tavsif

Gemoglobinning to'yinganligi - bu kislorod bilan birikkan oksigemoglobin (HbO2) sig'imi va qondagi barcha birikadigan gemoglobin (Hb) o'rtasidagi foiz. Boshqacha qilib aytganda, bu qondagi oksigemoglobinning to'yinganligi. Bu nafas olish va qon aylanish tizimlari uchun juda muhim fiziologik parametrdir. Ko'pgina nafas olish kasalliklari inson qonida gemoglobinning to'yinganligini kamaytirishi mumkin. Bundan tashqari, behushlik natijasida kelib chiqqan avtomatik organik tartibga solishning buzilishi, katta operatsiyadan kelib chiqqan travma va ba'zi tibbiy tekshiruvlar ham kislorod ta'minotida muammolarni keltirib chiqarishi mumkin, bu esa inson gemoglobinining to'yinganligini kamaytirishi mumkin. Natijada, bemorlarda megrim, qusish va asteniya kabi alomatlar paydo bo'lishi mumkin. Shuning uchun klinik tibbiy jihatlarda bemorning gemoglobin to'yinganligini o'z vaqtida bilish juda muhimdir.

Barmoq uchi pulsoksimetri kichik hajm, kam quvvat sarfi, qulay ishlash va portativlik xususiyatlariga ega. Diagnostika uchun bemorga bir barmog'ini barmoq uchi fotoelektrik sensoriga qo'yish kifoya va displey ekrani to'g'ridan-to'g'ri gemoglobinning to'yinganlik o'lchangan qiymatini ko'rsatadi. Klinik tajribalarda uning yuqori aniqlik va takrorlanuvchanlikka ega ekanligi isbotlangan.

O'lchash printsipi

Oksimetrning ishlash printsipi quyidagicha: Ma'lumotlarni qayta ishlashning tajriba formulasi Lambert Beer qonunini reduktiv gemoglobin va oksigemoglobinning (HbO2) yorug'lik va infraqizil zonalaridagi spektrni yutish xususiyatlariga muvofiq qo'llash orqali yaratiladi. Asbobning ishlash printsipi fotoelektrik oksigemoglobinni tekshirish texnologiyasini Cpacity Pulse Scanning va Recording Technology bilan birlashtirishdan iborat, shunda turli to'lqin uzunliklariga ega bo'lgan ikkita yorug'lik (660nm yorug'lik va 940nm yaqin infraqizil nur) perspektiv qisqichli barmoq tipidagi sensor orqali inson tirnog'iga yo'naltirilishi mumkin. Keyin o'lchangan signal fotosensitiv element tomonidan olinishi mumkin, u orqali olingan ma'lumotlar elektron sxemalar va mikroprotsessorda qayta ishlash orqali LEDlarning ikkita guruhida ko'rsatiladi.

Ishlash printsipining diagrammasi

1. Infraqizil nur qabul qiluvchi trubka
2. Infraqizil nur uzatuvchi trubka

Foydalanish bo'yicha ehtiyot choralari

1. Barmoq uchi pulsoksimetrini MRI yoki KT uskunalari bilan birga ishlatmang.
2. Portlash xavfi: Barmoq uchi pulsoksimetrini portlovchi muhitda ishlatmang.
3. Barmoq uchi pulsoksimetri faqat bemorni baholashda qo'shimcha vosita sifatida mo'ljallangan. Doktorlar tashxisni klinik ko'rinish va alomatlar bilan birgalikda qo'yishlari kerak.
4. Bemorning qon aylanishi va teri yaxlitligi yaxshi holatda ekanligiga ishonch hosil qilish uchun Barmoq uchi pulsoksimetri sensorining qo'llaniladigan joyini tez-tez tekshirib turing.
5. Barmoq uchi pulsoksimetri sensorini qo'llashda yopishtiruvchi lentani cho'zmang. Bu noto'g'ri o'qishga yoki teri pufakchalariga olib kelishi mumkin.
6. Iltimos, ishlashdan oldin qo'llanmani diqqat bilan o'qing.
7. Barmoq uchi pulsoksimetrida SpO2 so'rovi yo'q, u uzluksiz monitoring uchun emas.
8. Uzoq vaqt davomida ishlatilganda, ayniqsa, bemorlar uchun noqulaylik yoki og'riq paydo bo'ladi mikrosirkulyatsiya buzilishlari bilan. Iltimos, bemorlarning turli xil holatlariga ko'ra test joylarini vaqti-vaqti bilan o'zgartiring. Sinov joyi o'zgartirilishi va bemorning teri yaxlitligi va qon aylanishi holati kamida har 2 soatda tekshirilishi kerak va to'g'ri sozlash amalga oshirilishi kerak.
9. Noto'g'ri o'lchovlar avtoklavlash, etilen oksidi bilan sterilizatsiya qilish yoki sensorlarni suyuqlikka botirish natijasida kelib chiqishi mumkin.
10. Disfunksional gemoglobinlarning (masalan, karboksil-gemoglobin yoki metemoglobin) sezilarli darajalari noto'g'ri o'qishga olib kelishi mumkin.
11. Indotsianin yashil yoki metilen ko'k kabi tomir ichiga yuboriladigan bo'yoqlar noto'g'ri o'qishga olib kelishi mumkin.
12. SpO2 o'lchovlariga yuqori darajadagi atrof-muhit yorug'ligi ta'sir qilishi mumkin. Agar kerak bo'lsa, sensor maydonini (masalan, jarrohlik sochiq yoki to'g'ridan-to'g'ri quyosh nuri bilan) to'sib qo'ying.
13. Kutilmagan harakat noto'g'ri o'qishga olib kelishi mumkin.
14. Yuqori chastotali tibbiy signal yoki defibrillyator tomonidan keltirilgan shovqin noto'g'ri o'qishga olib kelishi mumkin.
15. Venoz pulsatsiyalar noto'g'ri o'qishga olib kelishi mumkin.
16. Sensor va qon bosimi manjetining pozitsiyalari bir xil arterial kateter yoki tomir ichidagi chiziqda bo'lganda, noto'g'ri o'qishga olib kelishi mumkin.
17. Gipotenziya, og'ir vazokonstriksiya, og'ir anemiya yoki gipotermiya noto'g'ri o'qishga olib kelishi mumkin.
18. Kardiotonikni yurak xurujidan keyin yoki titroq holatida bo'lgan bemorga qo'llash orqali noto'g'ri o'qishga olib kelishi mumkin.
19. Yorqin tirnoq yoki bo'yalgan tirnoq SpO2 noto'g'ri o'qishiga olib kelishi mumkin. Qurilma va qurilma komponentlarini, shu jumladan batareyalarni utilizatsiya qilish yoki qayta ishlash bo'yicha mahalliy qoidalarga va qayta ishlash bo'yicha ko'rsatmalarga rioya qiling.

Qo'llash sohasi / Maqsadli foydalanish

Barmoq uchi pulsoksimetri inson gemoglobinining to'yinganligini va puls tezligini barmoq orqali o'lchash uchun ishlatilishi mumkin, u kasalxonalarda, oilalarda, maktablarda va tibbiy markazlarda ishlatilishi mumkin.

qarshi ko'rsatma:topilmadi

eslatma

1. Ko'rsatmadagi rasm haqiqiy asboblar bilan ozgina farq qilishi mumkin
2. Texnik parametrlar va tashqi ko'rinish o'zgarishi, oldindan ogohlantirishsiz

Mahsulotga quyidagilar kiradi: asosiy mashina va SPO2 sensori

Xususiyatlari

• OLED displey
• Mahsulot ikki rangli OLED displeyni qabul qiladi, oltita xil displey rejimini ko'rsatishi mumkin
  ★Agar qo'l harakatlari bo'lsa, akselerometr ta'siri ostida interfeys to'rtta xil displey rejimiga ega bo'lishi mumkin (akselerometr funktsiyasi asbobiga mos keladi)
• Kam quvvat sarfi, ikkita AAA batareyasi bilan olti soatdan ortiq uzluksiz ishlaydi
• Past kuchlanish indikatori
• Signallar bo'lmaganda, mahsulot 8 soniyadan so'ng kutish rejimiga o'tadi
• Hajmi kichik, vazni engil va tashish uchun qulay
  ★Asbob 5 soniyali avtomatik signalni aniqlash funktsiyasiga ega, barmoqni kiritganingizda o'z vaqtida avtomatik ravishda ishga tushadi; Avtomatik ishga tushirish funktsiyasi asbobi (avtomatik ishga tushirish funktsiyasi asbobiga tegishli)

Foydalanish bo'yicha ko'rsatmalar

1. Qopqog'ini yopishdan oldin batareya kassetasiga ikkita AAA batareyasini o'rnating.
2. Qisqichni yuqoriga qaratgan holda bo'shatishdan oldin bir barmog'ingizni oksimetrning rezina teshigiga (barmoqni to'liq kiritish yaxshiroq) tiqing.
3. Old paneldagi tugmani bosing;
   Eslatma: agar avtomatik ishga tushirish funktsiyasi bilan jihozlangan bo'lsa, qisqichli oksimetrga tegishli, tugmani bosishning hojati yo'q, asbob 5 soniyali avtomatik signalni aniqlash funktsiyasiga ega, to'g'ridan-to'g'ri barmoqqa kiritiladi, asbob o'z vaqtida avtomatik ravishda yoqiladi
4. Oksimetr ishlayotganida barmog'ingizni titratmang. Tanangizni harakatlanuvchi holatda bo'lishi tavsiya etilmaydi.
5. Agar displey yo'nalishini o'zgartirmoqchi bo'lsak, old paneldagi tugmani bosing;
   Eslatma: agar asbobning akselerometr funktsiyasi bilan jihozlangan bo'lsa, tugmani bosmang, qo'l harakatlari, akselerometrli asbob to'rtta mos keladigan interfeys kalitiga ega)
6. Displey ekranidan tegishli ma'lumotlarni o'qing.
7. Asbobda uyqu funktsiyasi mavjud, signal yo'q bo'lsa, uyqu kutish rejimiga o'tadi;
8. OLED batareyalar quvvati pastligini ko'rsatganda, yangi batareyalarni almashtiring.

Barmog'ingizni oksimetrga tiqayotganda, tirnoq yuzasi yuqoriga qaragan bo'lishi kerak.

Deklaratsiya: Iltimos, har bir testdan oldin rezina qismini tibbiy spirt bilan tozalang va testdan oldin va keyin sinovdan o'tgan barmoqni spirt bilan tozalang. (Oksimetrning ichidagi rezina tibbiy rezina qabul qiladi, u toksin emas, zararli emas va terimizga allergiya kabi hech qanday yon ta'sir ko'rsatmaydi).

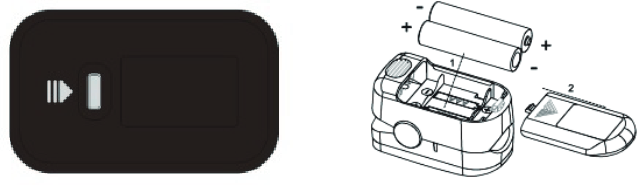

Batareyani o'rnatish

1. Ijobiy va salbiy identifikatorga ko'ra, ikkita AAA batareyasini batareyaga o'rnating
2. Batareya orqa qopqog'ining pastki qismidagi o'q yo'nalishi bo'yicha.
   Iltimos, e'tibor bering: batareyaning ijobiy va salbiy qutblariga e'tibor bering, to'g'ri o'rnatilishi kerak, aks holda asbobga zarar etkazishi mumkin.

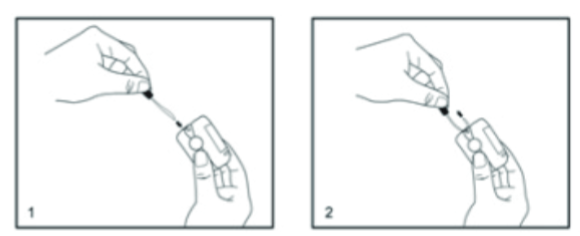

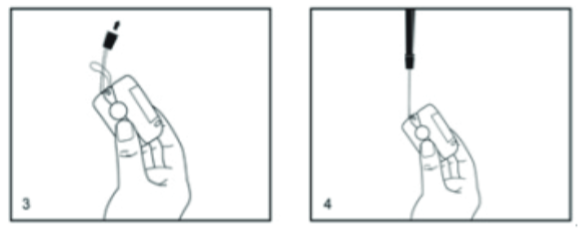

Osma arqonni o'rnatish

1. Arqonning ingichka uchini teshikdan o'tkazing.
2. Arqonning qo'pol uchini allaqachon kiygan ingichka uch qismidan o'tkazing va torting.

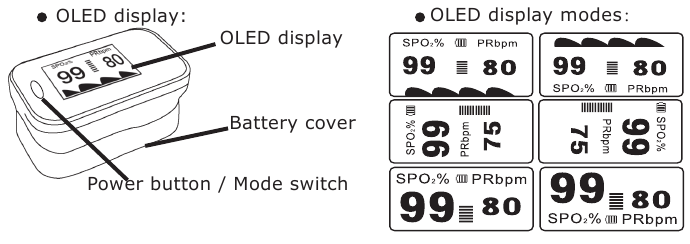

Old panelning qisqacha tavsifi

Tugmalar funksiyasining tavsifi: kutish rejimida, tugma asbobini ish holatiga o'tkazing, ish holatida ushbu tugmani bosing, displey rejimini o'zgartirishi mumkin.

eslatma

• akselerometr funksiyasi bilan jihozlangan asboblar, OLED displey rejimi faqat 1. 2.3.4, 5.6 ga muvofiq katta shrift interfeysi yo'q
• Mashina profilining rasmi faqat sizning ma'lumot uchun foydalanishingiz uchun, o'ziga xos turi ustunlik qiladi

Parametrlarni sozlash

Ishga tushirish tugmasini bosing(>3s), parametr sozlashiga kiring. 1-menyu kabi:

1. 1-menyu da "*" signali "Alm Setup" da ko'rsatilganda, tugmani bosing(>3s) va menyuga kiring.
2. Tugmani bosing(<1s) elementni tanlashingiz mumkin, so'ngra tugmani bosing(>3s) signal, bip, demo va ekran yorqinligini sozlash uchun yoqish/o'chirishni o'rnating (ixtiyoriy "1", "2", "3" va "4"). "*" signali "Restore" da ko'rsatilganda, tugmani bosing(>3s) va barcha sozlamalar zavod sozlamalariga qaytadi.

Diqqat
Qurilmalardan tashqarida yoki kuchli yorug'lik ostida foydalanayotganda, kuzatish uchun ekran yorqinligini yuqori darajaga sozlang.

• Batareya quvvatini tejash uchun foydalanuvchi uchun pastroq yorqinlikni tanlash yaxshiroqdir.

2. 2-menyu da "*"signali "Sounds Setup" da ko'rsatilganda, tugmani bosing(>3s) va 2-menyu ga kiring, tugmani bosing(<1s) elementni tanlashingiz mumkin, so'ngra tugmani bosing(>3s) ma'lumotlarni sozlash uchun. qiymatlarni qo'shish yoki kamaytirish uchun "+" yoki "-" ni tanlang.

1-menyu

2-menyu

Eslatma: Agar moslik qisqichli oksimetrga tegishli bo'lsa, parametrni sozlash funksiyasi bilan jihozlanmagan

Mahsulot funksiyalarining batafsil tavsifi

1. Displey turi: OLED displey
2. SpO2: O'lchov diapazoni: 70%~100%
   Aniqlik: 80%~100%:±2% (80% ni o'z ichiga oladi); 70%~79%: ±3%;
   70% dan past talab yo'q;
   Ruxsat: 1%
3. PR: O'lchov diapazoni: 30BPM~254BPM
   Aniqlik: ≤100BPM,±1BPM;>100BPM ,±2BPM
4. LED zondining parametrlari

Ushbu parametr, ayniqsa, klinisyenler uchun foydali bo'lishi mumkin.

5. PI indeksi: o'lchov doirasi: 0~20 (ixtiyoriy)
6. Quvvat: ikkita AAA 1,5V ishqoriy batareyalar
7. Avtomatik kutish: mahsulot taxminan 8 soniya davomida mahsulotda barmoq bo'lmaganda o'z-o'zidan o'chadi
8. Avtomatik ishga tushirish: har 5 soniyada asbob signalni avtomatik ravishda aniqlaydi, teshikdan keyin barmoq bilan o'z vaqtida avtomatik ravishda yuklanadi;(ixtiyoriy)
9. Akselerometr funksiyasi: barmoq harakati, ekran displeyi akselerometr o'zgarishi bilan o'zgaradi (ixtiyoriy)
10. O'lcham: 58mm×36mm×33m
11. 11. Ishlash muhiti: harorat: 5 ℃ ~ 40 ℃
    Namlik: 15% ~ 80%
    Atmosfera bosimi: 70kPa ~ 106kPa
    Tashish, saqlash muhiti: Harorat: -10 ℃ ~ 40 ℃
    Namlik: 10%~95%
    Atmosfera bosimi: 70kPa ~ 106kPa, korroziy bo'lmagan gaz va yaxshi havalandırılan muhit.
12. Deklaratsiya: Ushbu mahsulotning EMCsi IEC60601-1-2 standartiga mos keladi.

Tasniflash

1. Tibbiy asboblar uchun boshqaruv klassi: Ⅱuskunalar
2. Elektr toki urishiga qarshi turi: Ichki quvvat bilan ta'minlangan uskunalar
3. Elektr toki urishiga qarshi daraja: BF tipidagi uskunalar

Xizmat ko'rsatish va saqlash

1. Past kuchlanishli lampochka yonganda batareyalarni o'z vaqtida almashtiring.
2. Bemorlarga tashxis qo'yishdan oldin barmoq uchi puls oksimetrining yuzasini tozalang.
3. Agar siz Oksimetrni uzoq vaqt ishlatmasangiz, ichidagi batareyalarni olib tashlang.
4. Mahsulotni -10~40℃ (14-104℉) da saqlash yaxshiroq bo'ladi va namlik 10%~95% ni tashkil qiladi.
5. Mahsulotni har doim quruq holda saqlash tavsiya etiladi. Nam muhit uning ishlash muddatiga ta'sir qilishi va hatto mahsulotga zarar etkazishi mumkin.
6. Ishlatilgan batareyalar bilan ishlash uchun mahalliy hukumat qonunlariga rioya qiling.

Belgilar va ta'riflar

	BF tipidagi qo'llaniladigan qism		Ushbu qurilmada signalizatsiya funksiyasi yo'q	IP22	Birinchi xarakterli raqam 2: Qattiq begona jismlarning kirib kelishiga qarshi: ≥ 12.5mm diametr Ikkinchi xarakterli raqam 2 Suvning zararli ta'sir ko'rsatadigan darajada kirib kelishiga qarshi: tomchilab (15º og'dirilgan)
	Yuqoriga	95% 10%	Namlik diapazoni
	Qo'llanma		Quruq saqlang	一一	signal yetarli emasligi
	Ogohlantirishlar		Mahsulot sertifikati		Grüner Punkt Recycling
	Frantsiya № 2014-1577-sonli farmoniga ko'ra, belgi toifalar bo'yicha qayta ishlashni ko'rsatadi.

	Seriya raqami		Partiya raqami		Atrof-muhitni muhofaza qilish uchun bo'sh batareyalarni milliy yoki mahalliy qoidalarga muvofiq tegishli yig'ish joylariga tashlang.
	Ishlab chiqarilgan sana	40℃ -10℃	Harorat diapazoni
	Ishlab chiqaruvchi		Quyosh nuridan saqlang	一一	①Zond nosozliklarini ko'rsatish (ochiq kontakt holati yoki yopiq kontakt holati) ②Zond kabelidagi nosozliklarni ko'rsatish ③Zond kabeli uzaytirgichidagi nosozliklarni ko'rsatish
	Kutish rejimi (Stand-By)		Yevropa Ittifoqi vakili

Mahsulot aksessuarlari

1. Bitta osish uchun ip
2. Bitta foydalanuvchi qo'llanmasi

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Dr. Senst YK-80B - Barmoq uchi pulsoksimetri qo'llanmasi ni yuklab olish
