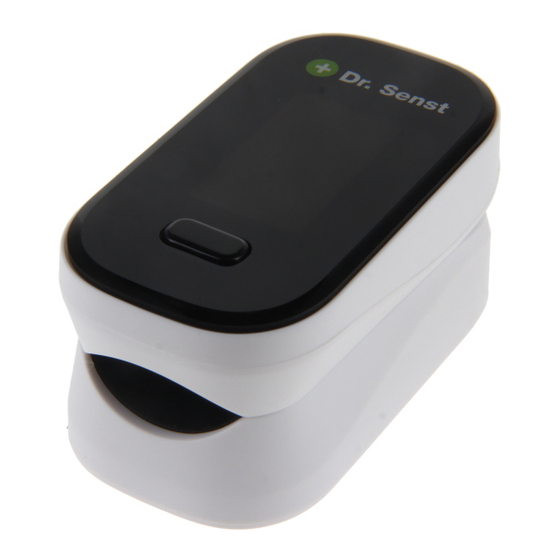

Dr. Senst YK-80B - Manual do Oxímetro de Pulso de Dedo

Este Oxímetro de Pulso de Dedo é um tipo de dispositivo médico inovador com características não invasivas para detecção de SPO2 arterial e RP. Sendo portátil, é capaz de medir os valores de SPO2 e RP de forma rápida e precisa.

Descrição Geral

A Saturação de Hemoglobina é a porcentagem entre a capacidade de Oxihemoglobina (HbO2) que se combina com o oxigênio e a de toda a hemoglobina combinável (Hb) no sangue. Em outras palavras, é a saturação de Oxihemoglobina no sangue. É um parâmetro fisiológico muito importante para os Sistemas Respiratório e Circulatório. Muitas doenças respiratórias podem reduzir a saturação de hemoglobina no sangue humano. Além disso, fatores como Mau Funcionamento da Regulação Orgânica Automática causada por anestesia, trauma resultante de grande operação e alguns exames médicos também podem causar problemas no fornecimento de oxigênio, o que pode reduzir a saturação de hemoglobina humana. Como resultado, sintomas como enxaqueca, vômito e astenia podem aparecer nos pacientes. Portanto, é muito importante conhecer a saturação de hemoglobina do paciente em tempo hábil em aspectos médicos clínicos.

O oxímetro de pulso de dedo apresenta pequeno volume, baixo consumo de energia, operação conveniente e portabilidade. É apenas necessário que o paciente coloque um dedo no sensor fotoelétrico de dedo para diagnóstico, e a tela de exibição mostrará diretamente o valor medido da saturação de hemoglobina. Foi comprovado em experimentos clínicos que ele possui alta precisão e repetibilidade.

Princípio de Medição

O princípio do oxímetro é o seguinte: Uma fórmula de experiência de processo de dados é estabelecida exercendo a Lei de Lambert Beer de acordo com as Características de Absorção do Espectro da hemoglobina redutiva e da oxihemoglobina (HbO2) em zonas de brilho e infravermelho próximo. O princípio de operação do instrumento é combinar a Tecnologia de Inspeção Fotoelétrica de Oxihemoglobina com a Tecnologia de Digitalização e Gravação de Pulso de Capacidade, de modo que duas luzes com diferentes comprimentos de onda (brilho de 660nm e luz infravermelha próxima de 940nm) possam ser focadas na unha humana através do sensor tipo dedo de fixação de perspectiva. Então, o sinal medido pode ser obtido por um elemento fotossensível, informações adquiridas através do qual serão mostradas em dois grupos de LEDs através do processo em circuitos eletrônicos e microprocessador.

Diagrama do Princípio de Operação

1. Tubo receptor de raios infravermelhos
2. Tubo transmissor de raios infravermelhos

Precauções de uso

1. Não use o Oxímetro de Pulso de Dedo junto com equipamentos de RM ou TC.
2. Risco de explosão: Não use o Oxímetro de Pulso de Dedo em uma atmosfera explosiva.
3. O Oxímetro de Pulso de Dedo destina-se apenas como um complemento na avaliação do paciente. Os médicos devem fazer o diagnóstico em conjunto com a manifestação clínica e os sintomas.
4. Verifique o local de aplicação do sensor do Oxímetro de Pulso de Dedo frequentemente para garantir que a circulação e a integridade da pele do paciente estejam em boas condições.
5. Não estique a fita adesiva ao aplicar o sensor do Oxímetro de Pulso de Dedo. Isso pode causar leitura imprecisa ou bolhas na pele.
6. Por favor, leia o manual cuidadosamente antes de sua operação.
7. O Oxímetro de Pulso de Dedo não tem prompt de SpO2, não é para monitoramento contínuo.
8. Quando usado por um longo tempo, produzirá desconforto ou sensibilidade, especialmente para pacientes com distúrbios de microcirculação. Por favor, mude os locais de teste periodicamente de acordo com diferentes situações dos pacientes. O local de teste deve ser alterado e a integridade da pele e a condição de circulação do paciente devem ser verificadas pelo menos a cada 2 horas, e o ajuste correto deve ser feito.
9. Medições imprecisas podem ser causadas por autoclavagem, esterilização com óxido de etileno ou imersão dos sensores em líquido.
10. Níveis significativos de hemoglobinas disfuncionais (como carboxil-hemoglobina ou metahemoglobina) podem causar leitura imprecisa.
11. Corantes intravasculares, como verde de indocianina ou azul de metileno, podem causar leitura imprecisa.
12. As medições de SpO2 podem ser afetadas adversamente na presença de alta luz ambiente. Por favor, proteja a área do sensor (com uma toalha cirúrgica ou luz solar direta, por exemplo) se for necessário.
13. Ação inesperada pode causar leitura imprecisa.
14. Sinal médico com alta frequência ou interferência causada por desfibrilador pode levar a leitura imprecisa.
15. Pulsações venosas podem causar leitura imprecisa.
16. Pode causar leitura imprecisa quando as posições do sensor e do manguito de pressão arterial estão no mesmo cateter arterial ou linha intravascular.
17. Hipotensão, vasoconstrição grave, anemia grave ou hipotermia podem causar leitura imprecisa.
18. Pode causar leitura imprecisa ao dar uso de cardiotônico ao paciente após sua parada cardíaca ou quando ele está em tremor.
19. Unha brilhante ou unha pintada pode causar leitura imprecisa de SpO2. Siga as ordenanças locais e as instruções de reciclagem em relação ao descarte ou reciclagem do dispositivo e dos componentes do dispositivo, incluindo as baterias.

Escopo de aplicação / Uso pretendido

O oxímetro de pulso de dedo pode ser usado para medir a saturação de hemoglobina humana e a frequência de pulso através do dedo, pode ser usado em hospitais, famílias, escolas e centros médicos.

contraindicação:não encontrado

nota

1. A imagem nas instruções pode ter pequenas diferenças com os instrumentos reais
2. Parâmetros técnicos e mudança de aparência, sem aviso prévio

O produto inclui: máquina principal e sensor de SPO2

Características

• Display OLED
• O produto adota display OLED de dupla cor, pode mostrar os seis modos de exibição diferentes
  ★Se os movimentos da mão, sob o efeito do acelerômetro, a interface pode ter quatro tipos diferentes de modo de exibição (adequado para instrumento de função de acelerômetro correspondente)
• Baixo consumo de energia, funciona continuamente por mais de seis horas com duas pilhas AAA
• Indicador de baixa tensão
• Na ausência de sinais, o produto estará após 8 segundos para entrar no estado de espera
• Pequeno em volume, leve em peso e conveniente para transportar
  ★O instrumento tem função de detecção automática de sinal de 5s, quando você insere o dedo, oportunamente iniciará automaticamente; Instrumento de função de inicialização automática (aplicável ao instrumento de função de inicialização automática)

Instruções de Operação

1. Instale duas pilhas AAA no compartimento da bateria antes de cobrir sua tampa.
2. Conecte um dedo no orifício de borracha do Oxímetro (é melhor conectar o dedo completamente) antes de soltar a braçadeira com a unha para cima.
3. Pressione o botão no painel frontal;
   Nota: se equipado com função de inicialização automática refere-se a oxímetro de braçadeira, não precisa pressionar o botão, o instrumento tem função de detecção automática de sinal de 5 s, diretamente inserido no dedo, o instrumento é ligado automaticamente em tempo hábil
4. Não trema o dedo quando o Oxímetro estiver funcionando. Seu corpo não é recomendado em status de movimento.
5. Pressione o botão no painel frontal, se quisermos mudar a direção da exibição;
   Nota: se equipado com função de acelerômetro do instrumento, então não pressione o botão, movimentos da mão, o instrumento com o acelerômetro tem quatro interruptores de interface correspondentes)
6. Leia os dados relevantes na tela de exibição.
7. O instrumento tem a função de suspensão, nenhum sinal entrará no estado de espera de suspensão;
8. Por favor, substitua as pilhas novas quando o OLED indicar que as pilhas estão com pouca energia.

Ao conectar seu dedo no Oxímetro, a superfície da sua unha deve estar para cima.

Declaração: Por favor, use o álcool medicinal para limpar a borracha antes de cada teste e limpe o dedo testado com álcool antes e depois do teste. (A borracha dentro do Oxímetro adota borracha medicinal, que não tem toxina, não tem dano e não traz efeito colateral, como alergia à nossa pele).

Instalação da bateria

1. De acordo com a identidade positiva e negativa, as duas pilhas AAA estarão na bateria
2. Na direção da seta na parte inferior do nível da tampa traseira da bateria.
   Por favor, note: preste atenção à polaridade positiva e negativa da bateria, deve ser instalada corretamente, caso contrário, pode causar danos ao instrumento.


Instalação da corda de pendurar

1. Coloque a extremidade fina da corda através do orifício.
2. Coloque a extremidade mais grossa da corda através de sua parte da extremidade fina já vestida e aperte.

Breve Descrição do Painel Frontal

Descrição da função das teclas: no modo de espera, inicie o instrumento de tecla no estado de funcionamento, pressione este botão no estado de funcionamento, pode alterar o modo de exibição.

observação

• instrumentos equipados com função de acelerômetro, modo de exibição OLED apenas 1. 2.3.4, sem interface de fonte grande de acordo com 5.6
• A foto do perfil da máquina é apenas para sua referência, prevalece o específico em espécie

Configuração de parâmetros

Pressione o botão "start" (iniciar) (>3s), para entrar na configuração de parâmetros. Como no menu 1:

1. No menu 1, quando o sinal "*" é mostrado em "Alm Setup" (Configuração de alarme), pressione o botão (>3s) e entre no menu.
2. Pressione o botão (<1s) para selecionar o item, então pressione o botão (>3s) para definir o "on/off" (ligado/desligado) para alarme, bipe, demonstração e ajuste de brilho da tela (opcional "1", "2", "3" e "4"). Quando o sinal "*" é mostrado em "Restore" (Restaurar), pressione o botão (>3s) e todas as configurações voltam para as configurações de fábrica.

Atenção
Ao usar dispositivos ao ar livre ou sob luz forte, ajuste o brilho da tela para um nível adequado mais alto para observação.

• É melhor para o usuário escolher um brilho mais baixo para conservar a energia da bateria.

2. No menu 2, quando o sinal "*" é mostrado em "Sounds Setup" (Configuração de sons), pressione o botão (>3s) e entre no menu 2, pressione o botão (<1s) para selecionar o item, então pressione o botão (>3s) para configurar os dados. Escolha "+" ou "-" para somar ou subtrair valores.

Menu 1

Menu 2

Observação: Se a correspondência se referir ao oxímetro de pinça é básico, não equipado com função de configuração de parâmetros

Descrições detalhadas das funções do produto

1. Tipo de exibição: display OLED
2. SpO2: Faixa de medição: 70%~100%
   Precisão: 80%~100%:±2% (Incluindo 80%); 70%~79%: ±3%;
   Abaixo de 70% sem exigência;
   Resolução: 1%
3. PR: Faixa de medição: 30BPM~254BPM
   Precisão: ≤100BPM,±1BPM;>100BPM ,±2BPM
4. Parâmetros da sonda de LED

Este parâmetro pode ser especialmente útil para os clínicos.

5. Índice PI: escopo de medição: 0~20 (opcional)
6. Alimentação: duas pilhas alcalinas AAA de 1,5V
7. Espera automática: o produto desliga-se sozinho quando não há dedo no produto por cerca de 8 segundos
8. Inicialização automática: a cada 5 segundos o instrumento detecta automaticamente o sinal, após o orifício com o meu dedo, inicialização automática oportuna;(opcional)
9. Função de acelerômetro: movimento do dedo, a exibição da tela mudará com as mudanças do acelerômetro (opcional)
10. Dimensão: 58mm×36mm×33m
11. 11.Ambiente de operação: temperatura: 5 ℃ ~ 40 ℃
    Umidade: 15% ~ 80%
    Pressão atmosférica: 70kPa ~ 106kPa
    Transporte, ambiente de armazenamento: Temperatura: -10 ℃ ~ 40 ℃
    Umidade: 10%~95%
    Pressão atmosférica: 70kPa ~ 106kPa, gás não corrosivo e ambiente bem ventilado.
12. Declaração: A EMC deste produto está em conformidade com a norma IEC60601-1-2.

Classificação

1. Classe de gerenciamento para dispositivos médicos: equipamento Ⅱ
2. Tipo de proteção contra choque elétrico: Equipamento com alimentação interna
3. Grau de proteção contra choque elétrico: Equipamento tipo BF

Manutenção e Preservação

1. Substitua as baterias a tempo quando a lâmpada de baixa tensão estiver acesa.
2. Limpe a superfície do oxímetro de pulso de ponta de dedo antes de ser usado para diagnosticar pacientes.
3. Remova as baterias de dentro se você não for operar o oxímetro por um longo tempo.
4. Seria melhor preservar o produto em -10~40℃ (14-104℉) e a umidade é de 10%~95%.
5. Recomenda-se que o produto seja mantido seco a qualquer momento. Um ambiente úmido pode afetar sua vida útil e até mesmo danificar o produto.
6. Siga a lei do governo local para lidar com as baterias usadas.

Símbolos e Definições

	Parte de aplicação do tipo BF		Este dispositivo não possui função de alarme	IP22	Primeiro numeral característico 2: Contra a entrada de objetos estranhos sólidos: ≥ 12,5 mm de diâmetro Segundo numeral característico 2 Contra a entrada de água com efeitos nocivos: gotejamento (15º inclinado)
	Para cima	95% 10%	Faixa de umidade
	Manual de referência		Mantenha seco	一一	inadequação do sinal
	Cuidados		Certificação do produto		Grüner Punkt Recycling
	De acordo com o Decreto Francês nº 2014-1577, o símbolo indica a reciclagem por categoria.

	Número de série		Número do lote		Para proteger o meio ambiente, descarte as baterias vazias em locais de coleta apropriados, de acordo com os regulamentos nacionais ou locais.
	Data de fabricação	40℃ -10℃	Faixa de temperatura
	Fabricante		Evite a luz solar	一一	①Indicação de falhas na sonda (condição de circuito aberto ou condição de circuito fechado) ②Indicação de falhas no cabo da sonda ③Indicação de falhas no extensor do cabo da sonda
	Stand-By		Representante da União Europeia

Acessórios do Produto

1. Um cordão para pendurar
2. Um manual do usuário
