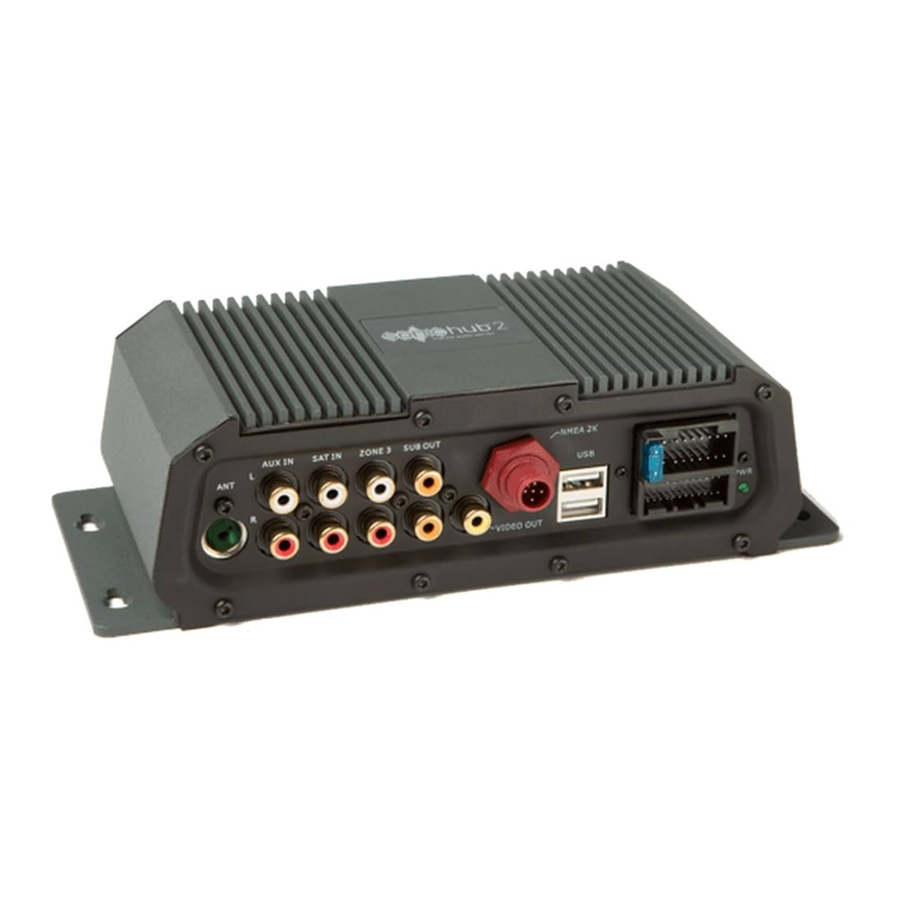

Lowrance SonicHub 2 - Průvodce instalací námořního audio serveru
- 1 Rozměry
- 2 Kabelové konektory
- 3 Ovládání pomocí MFD
- 4 Montáž
- 5 Informace
- 6 Preferovaný způsob řízení napájení
- 7 Alternativní spínaný způsob řízení napájení
- 8 USB připojení
- 9 Připojení reproduktorů
- 10 Připojení subwooferu
- 11 Připojení k síti NMEA 2000
- 12 Video výstup
- 13 MIC připojení
- 14 SAT IN (AUX 2) připojení
- 15 Specifikace
- 16 Součásti balení
- 17 Stáhnout návod
- 18 V jiných jazycích
Rozměry
Kabelové konektory
Ovládání pomocí MFD
SonicHub™ 2 je ovládán kompatibilním multifunkčním displejem (Multi-Function Display - MFD). Příklady níže.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montáž
Informace
Informace o shodě naleznete v prohlášení o shodě, které je součástí tohoto produktu. Navštivte jednu z níže uvedených webových stránek, kde naleznete aktualizace softwaru a další informace o SonicHub™ 2.
Preferovaný způsob řízení napájení
Alternativní spínaný způsob řízení napájení
USB připojení
Připojení reproduktorů
Připojení subwooferu
Připojení k síti NMEA 2000
Video výstup
MIC připojení
SAT IN (AUX 2) připojení
Připojení přes BluetoothTM
Pokyny pro připojení Bluetooth naleznete v příslušném manuálu značky nebo na webových stránkách.
Specifikace
| Obecné | |
| Rozměry (D x Š x V) | 107,2 x 225,0 x 62,0 mm (4,2 x 8,9 x 2,4") |
| Hmotnost | 0,88 kg (1,96 lbs) |
| Stupeň vodotěsnosti | IPX2 |
| Teplota | Provozní: -20 až 60°C (-4 až 140°F) Skladovací: -40 až 80°C (-40 až 176°F) |
| Shoda | FCC část B, podčást J; CE podle EN 60945; C-Tick |
| AM Tuner | |
| Rozsah ladění | 531 až 1611 kHz EU s krokem 9 kHz; 530 až 1710 USA s krokem 10 kHz |
| Použitelná citlivost | 28 dBuV = 25 uV |
| Citlivost automatického vyhledávání | <20 dBuV |
| Odstup signálu od šumu | 50 dB @ 60 dBuV signál |
| Konečný odstup S/N | >60 dB @ 80 dBuV signál |
| Zkreslení | <0.4% @ 60 dBuV signál, 80% modulace |
| Selektivita sousedního kanálu | 33 dB @ Sousední kanál = 9 kHz o set, 30% modulace. SINAD = 26 dB |
| Selektivita alternativního kanálu | 50 dB @ Alternativní kanál = 18 kHz o set, 30% modulace. SINAD = 26 dB |
| FM Tuner | |
| Rozsah ladění | JPN: 76,0 až 90,0 MHz EU: 87,5 až 108,0 MHz US: 87,9 až 107,9 MHz |
| Použitelná citlivost | 28 dBuV = 25 uV |
| Citlivost automatického vyhledávání | -6.5 dBuV = 0.5 uV pro odstup S/N 30 dB |
| Odstup signálu od šumu | 50 dB @ 10 dBuV signál |
| Konečný odstup S/N | >70 dB @ 60 dBuV signál |
| Zkreslení | <0.1% @ 10 dBuV signál |
| Selektivita sousedního kanálu | 30 dB @ SINAD = 30 dB, 40 dBuV síla signálu. 400 Hz tón, 40 kHz odchylka. Sousední kanál = 100 kHz o set, 1 kHz tón, 40 kHz odchylka. |
| Selektivita alternativního kanálu | 63 dB @ SINAD = 30 dB, 40 dBuV síla signálu. 400 Hz tón, 40 kHz odchylka. Sousední kanál = 100 kHz o set, 1 kHz tón, 40 kHz odchylka. |
| Audio zesilovač | |
| Výstup na kanál | 50 W |
| Celkový výstup | 200 W |
| Odstup signálu od šumu | 95 dB |
| Celkové harmonické zkreslení (1W výstup, 4 ohm zátěž, 20Hz až 20kHz) | 0.04% typické <0.1% max |
| Požadavky na napájení | 10 až 16 V DC |
| Proud (ztlumený) | <250 mA |
| Proud (Max) | <20 A |
| AUX Vstupy/Výstupy | |
| AUX 1 In; SAT IN (AUX 2 In); RCA Výstup; Subwoofer Out | Linkové vstupy 2 V špička-špička. Vysokoúrovňové vstupy max 6 V, 2 V typické. Video výstup = PAL a NTSC |
| Připojení antény | SonicHub vstup: Samice Externí kabel nutný: Samec |
| USB/MP3 | Průmyslový standard |
Hledáte spolehlivou námořní elektroniku a navigaci? Spolehněte se na Lowrance pro kvalitní a trvanlivé produkty.
Součásti balení
Stáhnout návod
Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.
Stáhnout Lowrance SonicHub 2 - Průvodce instalací námořního audio serveru
