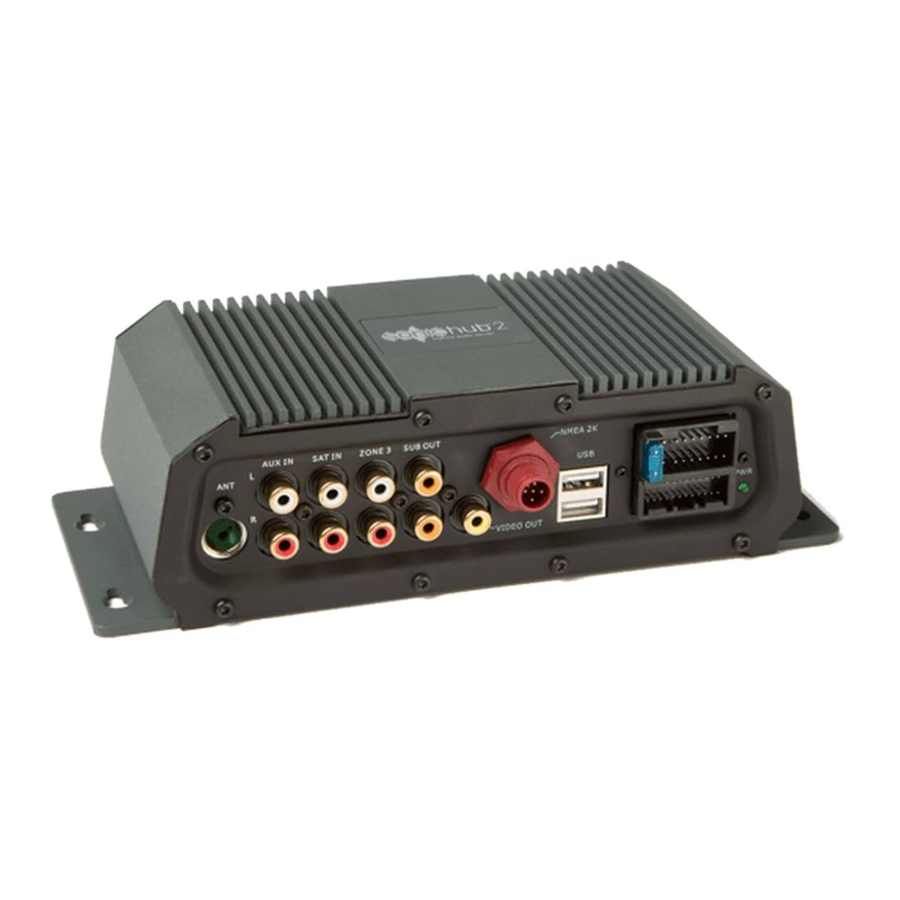

Lowrance SonicHub 2 - Installatiehandleiding voor maritieme audioserver
- 1 Afmetingen
- 2 Bedradingsconnectoren
- 3 Bediening door een MFD
- 4 Montage
- 5 Informatie
- 6 Voorkeursmethode voor vermogensregeling
- 7 Alternatieve geschakelde methode voor vermogensregeling
- 8 USB-aansluiting
- 9 Luidsprekeraansluiting
- 10 Subwoofer-aansluiting
- 11 NMEA 2000-netwerkaansluiting
- 12 Video-uitgangsaansluiting
- 13 MIC-aansluiting
- 14 SAT IN (AUX 2)-aansluiting
- 15 Specificaties
- 16 Inbegrepen onderdelen
- 17 Download handleiding
- 18 In andere talen
Afmetingen
Bedradingsconnectoren
Bediening door een MFD
De SonicHub™ 2 wordt bediend door een compatibel multifunctioneel display (MFD). Voorbeelden hieronder.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montage
Informatie
Raadpleeg voor compliance-informatie de verklaring van de regelgevende instanties die bij dit product is gevoegd. Bezoek een van de onderstaande websites voor software-updates en meer informatie over SonicHub™ 2.
Voorkeursmethode voor vermogensregeling
Alternatieve geschakelde methode voor vermogensregeling
USB-aansluiting
Luidsprekeraansluiting
Subwoofer-aansluiting
NMEA 2000-netwerkaansluiting
Video-uitgangsaansluiting
MIC-aansluiting
SAT IN (AUX 2)-aansluiting
Verbinding via BluetoothTM
Raadpleeg de relevante handleiding of website van het merk voor instructies over Bluetooth-connectiviteit.
Specificaties
| Algemeen | |
| Afmetingen (L x B x H) | 107,2 x 225,0 x 62,0 mm (4,2 x 8,9 x 2,4") |
| Gewicht | 0,88 kg (1,96 lbs) |
| Waterdichtheid | IPX2 |
| Temperatuur | Gebruik: -20 tot 60°C (-4 tot 140°F) Opslag: -40 tot 80°C (-40 tot 176°F) |
| Compliance | FCC part B, Subpart J; CE per EN 60945; C-Tick |
| AM-tuner | |
| Afstembereik | 531 tot 1611 kHz EU met 9 kHz/stap; 530 tot 1710 USA met 10 kHz/stap |
| Bruikbare gevoeligheid | 28 dBuV = 25 uV |
| Automatische zoekgevoeligheid | <20 dBuV |
| Signaal-ruisverhouding | 50 dB @ 60 dBuV-signaal |
| Ultieme S/N-verhouding | >60 dB @ 80 dBuV-signaal |
| Vervorming | <0,4% @ 60 dBuV-signaal, 80% modulatie |
| Selectiviteit van aangrenzend kanaal | 33 dB @ Aangrenzend kanaal = 9 kHz o set, 30% modulatie. SINAD = 26 dB |
| Selectiviteit van alternatief kanaal | 50 dB @ Alternatief kanaal = 18 kHz o set, 30% modulatie. SINAD = 26 dB |
| FM-tuner | |
| Afstembereik | JPN: 76,0 tot 90,0 MHz EU: 87,5 tot 108,0 MHz US: 87,9 tot 107,9 MHz |
| Bruikbare gevoeligheid | 28 dBuV = 25 uV |
| Automatische zoekgevoeligheid | -6,5 dBuV = 0,5 uV voor 30 dB S/N-verhouding |
| Signaal-ruisverhouding | 50 dB @ 10 dBuV-signaal |
| Ultieme S/N-verhouding | >70 dB @ 60 dBuV-signaal |
| Vervorming | <0,1% @ 10 dBuV-signaal |
| Selectiviteit van aangrenzend kanaal | 30 dB @ SINAD = 30 dB, 40 dBuV-signaalsterkte. 400 Hz-toon, 40 kHz-afwijking. Aangrenzend kanaal = 100 kHz o set, 1 kHz-toon, 40 kHz-afwijking. |
| Selectiviteit van alternatief kanaal | 63 dB @ SINAD = 30 dB, 40 dBuV-signaalsterkte. 400 Hz-toon, 40 kHz-afwijking. Aangrenzend kanaal = 100 kHz o set, 1 kHz-toon, 40 kHz-afwijking. |
| Audioversterker | |
| Output per kanaal | 50 W |
| Totale output | 200 W |
| Signaal-ruisverhouding | 95 dB |
| Totale harmonische vervorming (1W output, 4 ohm belasting, 20Hz tot 20kHz) | 0,04% typisch <0,1% max |
| Vereisten voor voeding | 10 tot 16 V DC |
| Stroom (Gedempt) | <250 mA |
| Stroom (Max) | <20 A |
| AUX-ingang/uitgangen | |
| AUX 1 In; SAT IN (AUX 2 In); RCA-uitgang; Subwoofer Out | Lijningangen 2 V piek tot piek. Hoge niveau ingangen max. 6 V, 2 V typisch. Video-uitgang = PAL en NTSC |
| Antenneaansluiting | SonicHub-ingang: vrouwelijk Externe kabel vereist: mannelijk |
| USB/MP3 | Industriestandaard |
Op zoek naar betrouwbare maritieme elektronica & navigatie? Vertrouw op Lowrance voor kwaliteit en duurzame producten.
Inbegrepen onderdelen
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Lowrance SonicHub 2 - Installatiehandleiding voor maritieme audioserver
