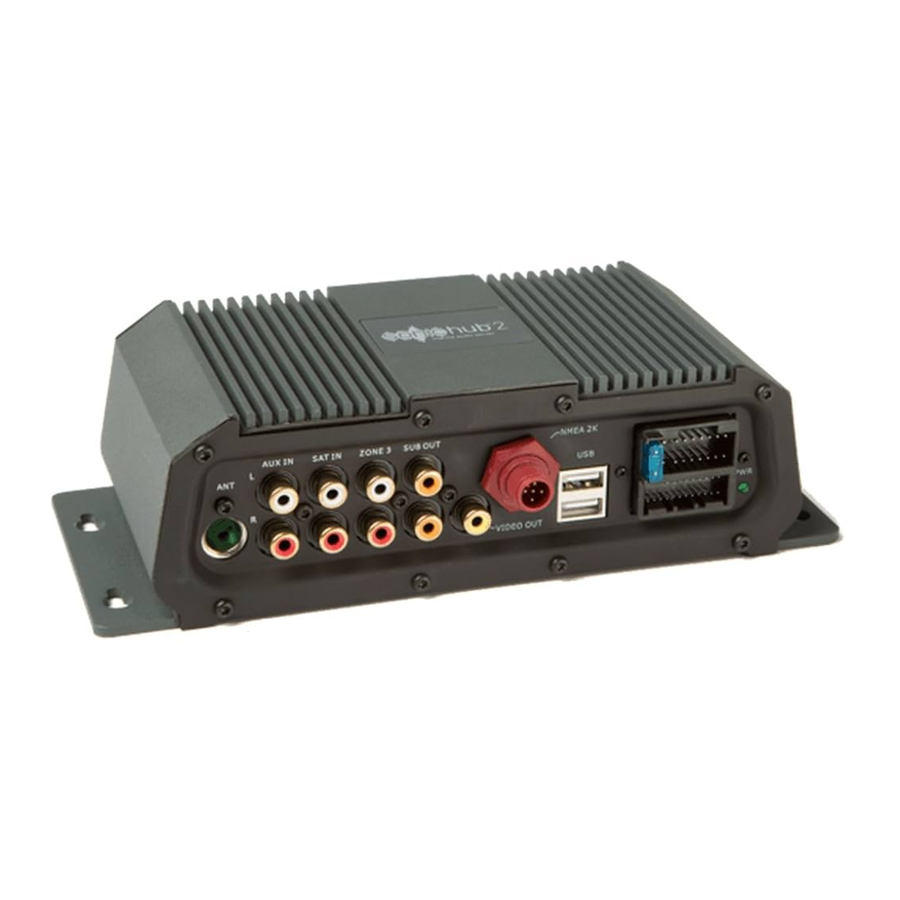

Lowrance SonicHub 2 - Installasjonsveiledning for Marine Audio Server
- 1 Dimensjoner
- 2 Koblingskontakter
- 3 Betjening med en MFD
- 4 Montering
- 5 Informasjon
- 6 Foretrukket metode for strømstyring
- 7 Alternativ metode for strømstyring med bryter
- 8 USB-tilkobling
- 9 Høyttalertilkobling
- 10 Subwoofer-tilkobling
- 11 NMEA 2000-nettverkstilkobling
- 12 Videoutgangstilkobling
- 13 MIC-tilkobling
- 14 SAT IN (AUX 2)-tilkobling
- 15 Spesifikasjoner
- 16 Deler inkludert
- 17 Last ned manual
- 18 På andre språk
Dimensjoner
Koblingskontakter
Betjening med en MFD
SonicHub™ 2 betjenes av en kompatibel multifunksjonsdisplay (MFD). Eksempler nedenfor.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montering
Informasjon
For informasjon om samsvar, se den forskriftsmessige erklæringen som følger med dette produktet. Besøk en av nettstedene som er oppført nedenfor for programvareoppdateringer og mer informasjon om SonicHub™ 2.
Foretrukket metode for strømstyring
Alternativ metode for strømstyring med bryter
USB-tilkobling
Høyttalertilkobling
Subwoofer-tilkobling
NMEA 2000-nettverkstilkobling
Videoutgangstilkobling
MIC-tilkobling
SAT IN (AUX 2)-tilkobling
Tilkobling via BluetoothTM
Se den relevante merkevaremanualen eller nettstedet for instruksjoner om Bluetooth-tilkobling.
Spesifikasjoner
| Generelt | |
| Dimensjoner (L x B x H) | 107,2 x 225,0 x 62,0 mm (4,2 x 8,9 x 2,4") |
| Vekt | 0,88 kg (1,96 lbs) |
| Vanntetthetsvurdering | IPX2 |
| Temperatur | Drift: -20 til 60°C (-4 til 140°F) Lagring: -40 til 80°C (-40 til 176°F) |
| Samsvar | FCC del B, underdel J; CE per EN 60945; C-Tick |
| AM-tuner | |
| Tunerområde | 531 til 1611 kHz EU med 9 kHz/trinn; 530 til 1710 USA med 10 kHz/trinn |
| Brukbar følsomhet | 28 dBuV = 25 uV |
| Automatisk søkefølsomhet | <20 dBuV |
| Signal til støy-forhold | 50 dB @ 60 dBuV signal |
| Ultimat S/N-forhold | >60 dB @ 80 dBuV signal |
| Forvrengning | <0,4 % @ 60 dBuV signal, 80 % modulasjon |
| Tilstøtende kanalselektivitet | 33 dB @ Tilstøtende kanal = 9 kHz o sett, 30 % modulasjon. SINAD = 26 dB |
| Alternativ kanalselektivitet | 50 dB @ Alternativ kanal = 18 kHz o sett, 30 % modulasjon. SINAD = 26 dB |
| FM-tuner | |
| Tunerområde | JPN: 76,0 til 90,0 MHz EU: 87,5 til 108,0 MHz US: 87,9 til 107,9 MHz |
| Brukbar følsomhet | 28 dBuV = 25 uV |
| Automatisk søkefølsomhet | -6,5 dBuV = 0,5 uV for 30 dB S/N-forhold |
| Signal til støy-forhold | 50 dB @ 10 dBuV signal |
| Ultimat S/N-forhold | >70 dB @ 60 dBuV signal |
| Forvrengning | <0,1 % @ 10 dBuV signal |
| Tilstøtende kanalselektivitet | 30 dB @ SINAD = 30 dB, 40 dBuV signalstyrke. 400 Hz tone, 40 kHz avvik. Tilstøtende kanal = 100 kHz o sett, 1 kHz tone, 40 kHz avvik. |
| Alternativ kanalselektivitet | 63 dB @ SINAD = 30 dB, 40 dBuV signalstyrke. 400 Hz tone, 40 kHz avvik. Tilstøtende kanal = 100 kHz o sett, 1 kHz tone, 40 kHz avvik. |
| Lydforsterker | |
| Utgang per kanal | 50 W |
| Total utgang | 200 W |
| Signal-til-støy-forhold | 95 dB |
| Total harmonisk forvrengning (1W utgang, 4 ohm belastning, 20Hz til 20kHz) | 0,04 % typisk <0,1 % maks |
| Krav til strømforsyning | 10 til 16 V DC |
| Strøm (Dempet) | <250 mA |
| Strøm (Maks) | <20 A |
| AUX-innganger/utganger | |
| AUX 1 inn; SAT IN (AUX 2 inn); RCA-utgang; Subwoofer ut | Linjeinnganger 2 V peak to peak. Høynivåinnganger maks 6 V, 2 V typisk. Videoutgang = PAL og NTSC |
| Antennetilkobling | SonicHub-inngang: Hunn Ekstern kabel kreves: Hann |
| USB/MP3 | Industristandard |
Leter du etter pålitelig marineelektronikk og navigasjon? Stol på Lowrance for kvalitet og langvarige produkter.
Deler inkludert
Last ned manual
Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.
Last ned Lowrance SonicHub 2 - Installasjonsveiledning for Marine Audio Server
