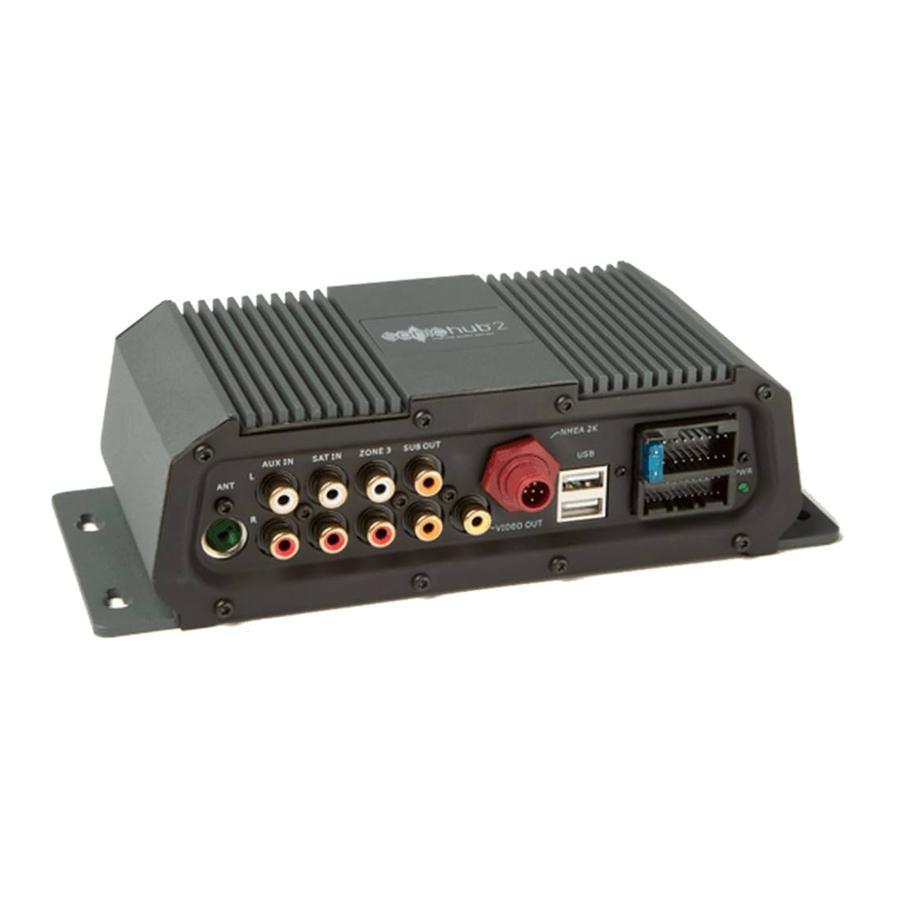

Guia de Instalação do Servidor de Áudio Marítimo Lowrance SonicHub 2
- 1 Dimensões
- 2 Conectores de fiação
- 3 Operação por um MFD
- 4 Montagem
- 5 Informação
- 6 Método de controle de energia preferido
- 7 Método alternativo de controle de energia comutado
- 8 Conexão USB
- 9 Conexão do alto-falante
- 10 Conexão do subwoofer
- 11 Conexão de rede NMEA 2000
- 12 Conexão de saída de vídeo
- 13 Conexão MIC
- 14 Conexão SAT IN (AUX 2)
- 15 Especificações
- 16 Peças incluídas
- 17 Baixar manual
- 18 Em Outros Idiomas
Dimensões
Conectores de fiação
Operação por um MFD
O SonicHub™ 2 é operado por um Display Multifuncional (MFD) compatível. Exemplos abaixo.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montagem
Informação
Para informações de conformidade, consulte a declaração regulamentar incluída com este produto. Visite um dos sites listados abaixo para atualizações de software e mais informações sobre o SonicHub™ 2.
Método de controle de energia preferido
Método alternativo de controle de energia comutado
Conexão USB
Conexão do alto-falante
Conexão do subwoofer
Conexão de rede NMEA 2000
Conexão de saída de vídeo
Conexão MIC
Conexão SAT IN (AUX 2)
Conexão via BluetoothTM
Consulte o manual ou site da marca relevante para obter instruções de conectividade Bluetooth.
Especificações
| Geral | |
| Dimensões (C x L x A) | 107,2 x 225,0 x 62,0 mm (4,2 x 8,9 x 2,4") |
| Peso | 0,88 kg (1,96 lbs) |
| Classificação de impermeabilidade | IPX2 |
| Temperatura | Operação: -20 a 60°C (-4 a 140°F) Armazenamento: -40 a 80°C (-40 a 176°F) |
| Conformidade | FCC part B, Subpart J; CE per EN 60945; C-Tick |
| Sintonizador AM | |
| Faixa de sintonização | 531 a 1611 kHz EU com 9 kHz/passo; 530 a 1710 USA com 10 kHz/passo |
| Sensibilidade utilizável | 28 dBuV = 25 uV |
| Sensibilidade de busca automática | <20 dBuV |
| Relação sinal-ruído | 50 dB @ 60 dBuV sinal |
| Relação S/N final | >60 dB @ 80 dBuV sinal |
| Distorção | <0,4% @ 60 dBuV sinal, 80% modulação |
| Seletividade de canal adjacente | 33 dB @ Canal adjacente = 9 kHz o set, 30% modulação. SINAD = 26 dB |
| Seletividade de canal alternativo | 50 dB @ Canal alternativo = 18 kHz o set, 30% modulação. SINAD = 26 dB |
| Sintonizador FM | |
| Faixa de sintonização | JPN: 76,0 a 90,0 MHz EU: 87,5 a 108,0 MHz US: 87,9 a 107,9 MHz |
| Sensibilidade utilizável | 28 dBuV = 25 uV |
| Sensibilidade de busca automática | -6,5 dBuV = 0,5 uV para relação S/N de 30 dB |
| Relação sinal-ruído | 50 dB @ 10 dBuV sinal |
| Relação S/N final | >70 dB @ 60 dBuV sinal |
| Distorção | <0,1% @ 10 dBuV sinal |
| Seletividade de canal adjacente | 30 dB @ SINAD = 30 dB, 40 dBuV força do sinal. Tom de 400 Hz, desvio de 40 kHz. Canal adjacente = 100 kHz o set, tom de 1 kHz, desvio de 40 kHz. |
| Seletividade de canal alternativo | 63 dB @ SINAD = 30 dB, 40 dBuV força do sinal. Tom de 400 Hz, desvio de 40 kHz. Canal adjacente = 100 kHz o set, tom de 1 kHz, desvio de 40 kHz. |
| Amplificador de áudio | |
| Saída por canal | 50 W |
| Saída total | 200 W |
| Relação sinal-ruído | 95 dB |
| Distorção harmônica total (saída de 1W, carga de 4 ohms, 20Hz a 20kHz) | 0,04% típico <0,1% máx |
| Requisitos da fonte de alimentação | 10 a 16 V DC |
| Corrente (Mudo) | <250 mA |
| Corrente (Máx) | <20 A |
| Entradas/Saídas AUX | |
| AUX 1 In; SAT IN (AUX 2 In); Saída RCA; Saída do Subwoofer | Entradas de linha 2 V pico a pico. Entradas de alto nível máx. 6 V, 2 V típico. Saída de vídeo = PAL e NTSC |
| Conexão da antena | Entrada SonicHub: Fêmea Cabo externo necessário: Macho |
| USB/MP3 | Padrão da Indústria |
Procurando por eletrônicos e navegação marítima confiáveis? Confie na Lowrance para produtos de qualidade e duradouros.
Peças incluídas
Baixar manual
Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Baixar Guia de Instalação do Servidor de Áudio Marítimo Lowrance SonicHub 2
