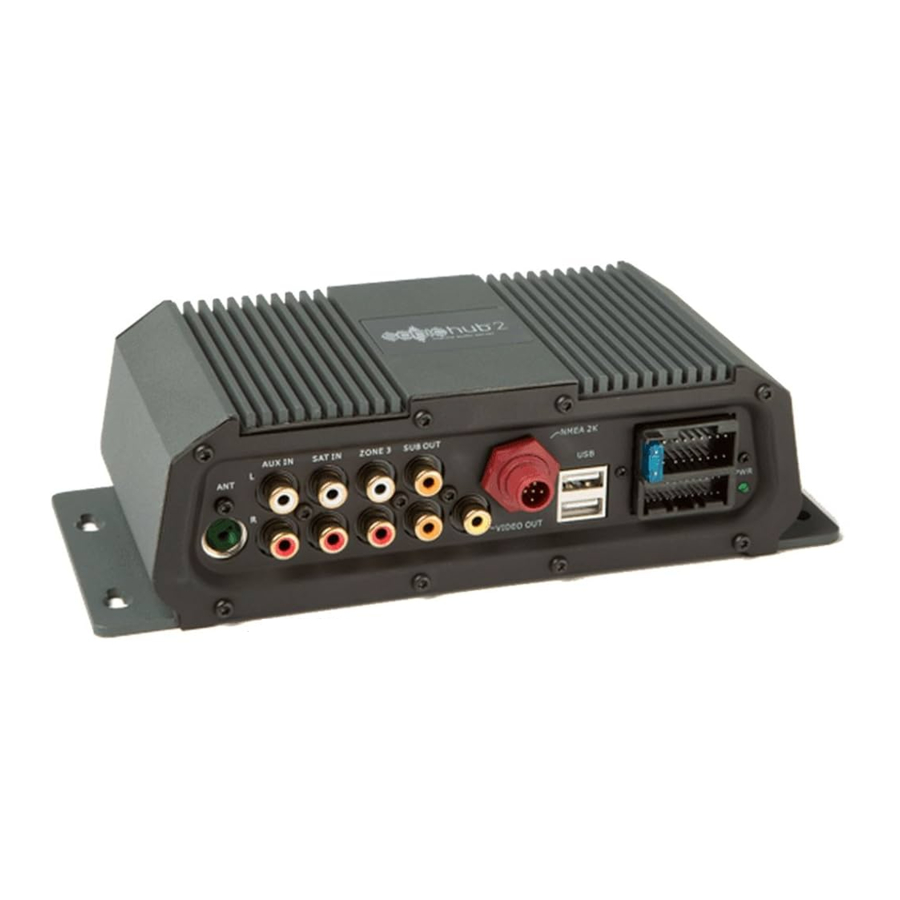

Lowrance SonicHub 2 - Marine Audio Server -asennusopas
- 1 Mitat
- 2 Johdotusliittimet
- 3 Käyttö MFD:llä
- 4 Asennus
- 5 Tietoa
- 6 Ensisijainen virranhallintamenetelmä
- 7 Vaihtoehtoinen kytketty virranhallintamenetelmä
- 8 USB-liitäntä
- 9 Kaiutinliitäntä
- 10 Subwoofer-liitäntä
- 11 NMEA 2000 -verkkoliitäntä
- 12 Videolähtöliitäntä
- 13 MIC-liitäntä
- 14 SAT IN (AUX 2) -liitäntä
- 15 Tekniset tiedot
- 16 Mukana tulevat osat
- 17 Lataa käyttöohje
- 18 Muilla kielillä
Mitat
Johdotusliittimet
Käyttö MFD:llä
SonicHub™ 2:ta käytetään yhteensopivalla monitoiminäytöllä (MFD). Esimerkkejä alla.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Asennus
Tietoa
Vaatimustenmukaisuustiedot ovat tämän tuotteen mukana toimitetussa säädöstenmukaisuusilmoituksessa. Käy jollakin alla luetelluista verkkosivustoista saadaksesi ohjelmistopäivityksiä ja lisätietoja SonicHub™ 2:sta.
Ensisijainen virranhallintamenetelmä
Vaihtoehtoinen kytketty virranhallintamenetelmä
USB-liitäntä
Kaiutinliitäntä
Subwoofer-liitäntä
NMEA 2000 -verkkoliitäntä
Videolähtöliitäntä
MIC-liitäntä
SAT IN (AUX 2) -liitäntä
Yhteys BluetoothTM:n kautta
Katso asiaankuuluvan tuotemerkin ohjekirjasta tai verkkosivustolta Bluetooth-yhteysohjeet.
Tekniset tiedot
| Yleistä | |
| Mitat (P x L x K) | 107,2 x 225,0 x 62,0 mm (4,2 x 8,9 x 2,4") |
| Paino | 0,88 kg (1,96 paunaa) |
| Vedenpitävyysluokitus | IPX2 |
| Lämpötila | Käyttö: -20 - 60 °C (-4 - 140 °F) Säilytys: -40 - 80 °C (-40 - 176 °F) |
| Vaatimustenmukaisuus | FCC osa B, aliosa J; CE standardin EN 60945 mukaan; C-Tick |
| AM-viritin | |
| Viritysalue | 531 - 1611 kHz EU, 9 kHz/askel; 530 - 1710 USA, 10 kHz/askel |
| Käytettävä herkkyys | 28 dBuV = 25 uV |
| Automaattisen haun herkkyys | <20 dBuV |
| Signaali-kohinasuhde | 50 dB @ 60 dBuV signaali |
| Lopullinen S/N-suhde | >60 dB @ 80 dBuV signaali |
| Vääristymä | <0,4 % @ 60 dBuV signaali, 80 % modulaatio |
| Viereisen kanavan selektiivisyys | 33 dB @ Viereinen kanava = 9 kHz o set, 30 % modulaatio. SINAD = 26 dB |
| Vaihtoehtoisen kanavan selektiivisyys | 50 dB @ Vaihtoehtoinen kanava = 18 kHz o set, 30 % modulaatio. SINAD = 26 dB |
| FM-viritin | |
| Viritysalue | JPN: 76,0 - 90,0 MHz EU: 87,5 - 108,0 MHz US: 87,9 - 107,9 MHz |
| Käytettävä herkkyys | 28 dBuV = 25 uV |
| Automaattisen haun herkkyys | -6,5 dBuV = 0,5 uV 30 dB S/N-suhteelle |
| Signaali-kohinasuhde | 50 dB @ 10 dBuV signaali |
| Lopullinen S/N-suhde | >70 dB @ 60 dBuV signaali |
| Vääristymä | <0,1 % @ 10 dBuV signaali |
| Viereisen kanavan selektiivisyys | 30 dB @ SINAD = 30 dB, 40 dBuV signaalinvoimakkuus. 400 Hz:n ääni, 40 kHz:n poikkeama. Viereinen kanava = 100 kHz o set, 1 kHz:n ääni, 40 kHz:n poikkeama. |
| Vaihtoehtoisen kanavan selektiivisyys | 63 dB @ SINAD = 30 dB, 40 dBuV signaalinvoimakkuus. 400 Hz:n ääni, 40 kHz:n poikkeama. Viereinen kanava = 100 kHz o set, 1 kHz:n ääni, 40 kHz:n poikkeama. |
| Äänivahvistin | |
| Lähtö per kanava | 50 W |
| Kokonaisteho | 200 W |
| Signaali-kohinasuhde | 95 dB |
| Harmoninen kokonaissärö (1 W:n lähtö, 4 ohmin kuorma, 20 Hz - 20 kHz) | 0,04 % tyypillinen <0,1 % enintään |
| Virtalähteen vaatimukset | 10 - 16 V DC |
| Virta (mykistetty) | <250 mA |
| Virta (enintään) | <20 A |
| AUX-tulot/lähdöt | |
| AUX 1 sisään; SAT IN (AUX 2 sisään); RCA-lähtö; Subwoofer ulos | Linjatulot 2 V huippuarvosta huippuarvoon. Korkean tason tulot enintään 6 V, 2 V tyypillinen. Videolähtö = PAL ja NTSC |
| Antenniliitäntä | SonicHub-tulo: Naaras Ulkoinen kaapeli vaaditaan: Uros |
| USB/MP3 | Alan standardi |
Etsitkö luotettavaa merielektroniikkaa ja navigointia? Luota Lowranceen laadukkaiden ja pitkäikäisten tuotteiden osalta.
Mukana tulevat osat
Lataa käyttöohje
Täältä voit ladata täydellisen pdf-version käyttöohjeesta, se voi sisältää lisäturvallisuusohjeita, takuutietoja, FCC-sääntöjä jne.
Lataa Lowrance SonicHub 2 - Marine Audio Server -asennusopas
