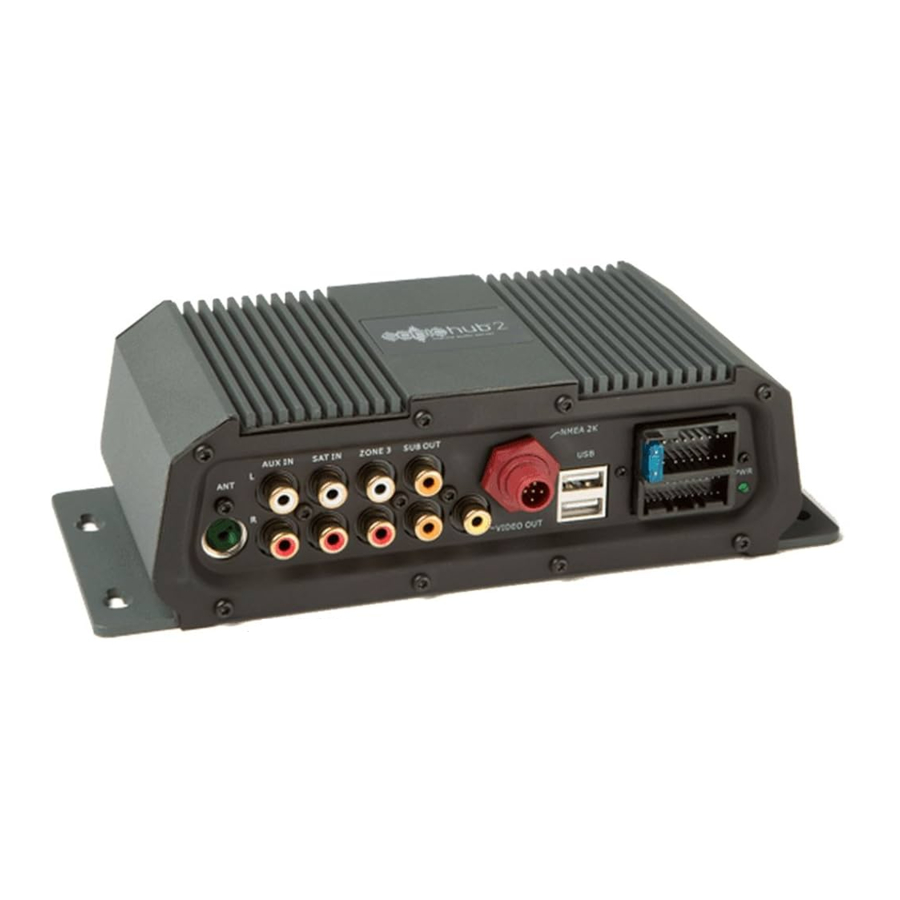

Lowrance SonicHub 2 - Ghid de instalare a serverului audio marin
- 1 Dimensiuni
- 2 Conectori de cablare
- 3 Operarea de către un MFD
- 4 Montare
- 5 Informații
- 6 Metoda preferată de control al alimentării
- 7 Metodă alternativă de control al alimentării comutate
- 8 Conexiune USB
- 9 Conexiune difuzor
- 10 Conexiune subwoofer
- 11 Conexiune la rețeaua NMEA 2000
- 12 Conexiune ieșire video
- 13 Conexiune MIC
- 14 Conexiune SAT IN (AUX 2)
- 15 Specificații
- 16 Piese incluse
- 17 Descărcați manualul
- 18 În alte limbi
Dimensiuni
Conectori de cablare
Operarea de către un MFD
SonicHub™ 2 este operat de un ecran multifuncțional (MFD) compatibil. Exemple mai jos.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montare
Informații
Pentru informații despre conformitate, consultați declarația de reglementare inclusă cu acest produs. Vizitați unul dintre site-urile web enumerate mai jos pentru actualizări de software și mai multe informații despre SonicHub™ 2.
Metoda preferată de control al alimentării
Metodă alternativă de control al alimentării comutate
Conexiune USB
Conexiune difuzor
Conexiune subwoofer
Conexiune la rețeaua NMEA 2000
Conexiune ieșire video
Conexiune MIC
Conexiune SAT IN (AUX 2)
Conexiune prin BluetoothTM
Consultați manualul sau site-ul web relevant al mărcii pentru instrucțiuni de conectivitate Bluetooth.
Specificații
| General | |
| Dimensiuni (L x l x H) | 107.2 x 225.0 x 62.0 mm (4.2 x 8.9 x 2.4") |
| Greutate | 0.88 kg (1.96 lbs) |
| Grad de impermeabilitate | IPX2 |
| Temperatură | Funcționare: -20 până la 60°C (-4 până la 140°F) Depozitare: -40 până la 80°C (-40 până la 176°F) |
| Conformitate | FCC part B, Subpart J; CE per EN 60945; C-Tick |
| Tuner AM | |
| Interval de reglare | 531 până la 1611 kHz EU cu 9 kHz/pas; 530 până la 1710 USA cu 10 kHz/pas |
| Sensibilitate utilizabilă | 28 dBuV = 25 uV |
| Sensibilitate căutare automată | <20 dBuV |
| Raport semnal/zgomot | 50 dB @ 60 dBuV semnal |
| Raport S/N final | >60 dB @ 80 dBuV semnal |
| Distorsiune | <0.4% @ 60 dBuV semnal, 80% modulație |
| Selectivitate canal adiacent | 33 dB @ Canal adiacent = 9 kHz o set, 30% modulație. SINAD = 26 dB |
| Selectivitate canal alternativ | 50 dB @ Canal alternativ = 18 kHz o set, 30% modulație. SINAD = 26 dB |
| Tuner FM | |
| Interval de reglare | JPN: 76.0 până la 90.0 MHz EU: 87.5 până la 108.0 MHz US: 87.9 până la 107.9 MHz |
| Sensibilitate utilizabilă | 28 dBuV = 25 uV |
| Sensibilitate căutare automată | -6.5 dBuV = 0.5 uV pentru raport S/N de 30 dB |
| Raport semnal/zgomot | 50 dB @ 10 dBuV semnal |
| Raport S/N final | >70 dB @ 60 dBuV semnal |
| Distorsiune | <0.1% @ 10 dBuV semnal |
| Selectivitate canal adiacent | 30 dB @ SINAD = 30 dB, 40 dBuV intensitate semnal. Ton de 400 Hz, deviație de 40 kHz. Canal adiacent = 100 kHz o set, ton de 1 kHz, deviație de 40 kHz. |
| Selectivitate canal alternativ | 63 dB @ SINAD = 30 dB, 40 dBuV intensitate semnal. Ton de 400 Hz, deviație de 40 kHz. Canal adiacent = 100 kHz o set, ton de 1 kHz, deviație de 40 kHz. |
| Amplificator audio | |
| Ieșire per canal | 50 W |
| Ieșire totală | 200 W |
| Raport semnal-zgomot | 95 dB |
| Distorsiune armonică totală (Ieșire 1W, sarcină de 4 ohmi, 20Hz până la 20kHz) | 0.04% tipic <0.1% max |
| Cerințe de alimentare | 10 până la 16 V DC |
| Curent (Oprit) | <250 mA |
| Curent (Max) | <20 A |
| Intrări/Ieșiri AUX | |
| AUX 1 In; SAT IN (AUX 2 In); Ieșire RCA; Ieșire Subwoofer | Intrări de linie 2 V vârf la vârf. Intrări de nivel înalt max 6 V, 2 V tipic. Ieșire video = PAL și NTSC |
| Conexiune antenă | Intrare SonicHub: Mamă Cablu extern necesar: Tată |
| USB/MP3 | Standard industrial |
Căutați electronică marină și navigație fiabile? Bazați-vă pe Lowrance pentru produse de calitate și de lungă durată.
Piese incluse
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Lowrance SonicHub 2 - Ghid de instalare a serverului audio marin
