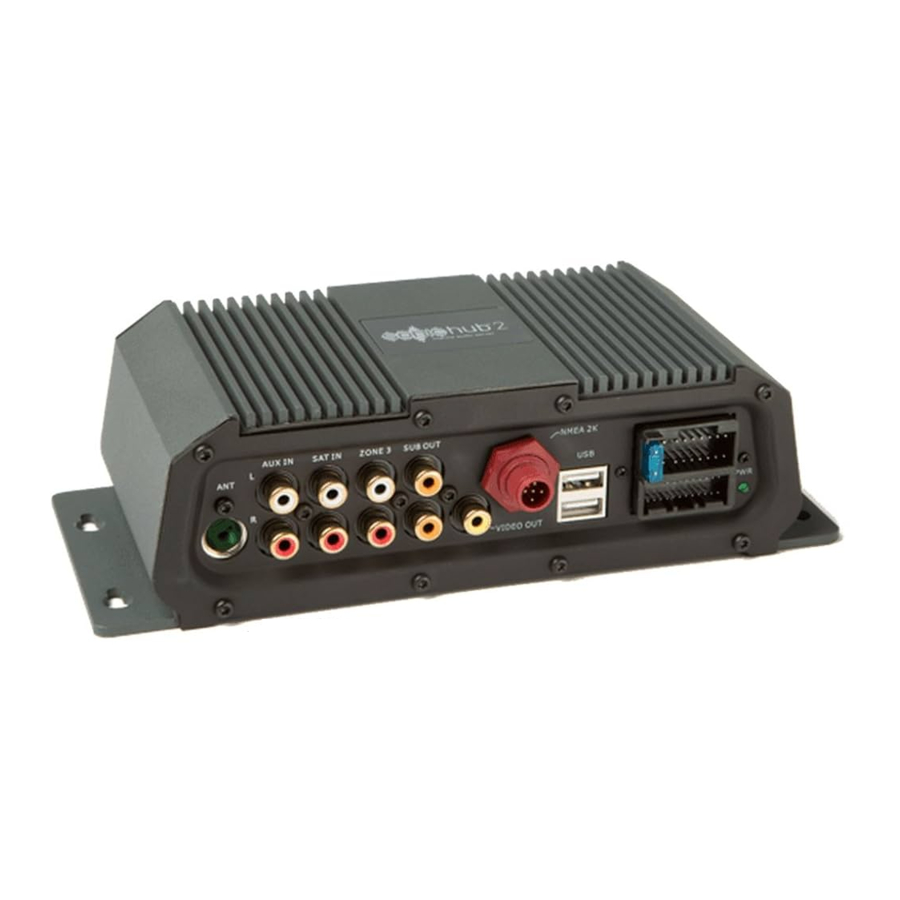

Guía de instalación del servidor de audio marino Lowrance SonicHub 2
- 1 Dimensiones
- 2 Conectores de cableado
- 3 Funcionamiento mediante una pantalla multifunción (MFD)
- 4 Montaje
- 5 Información
- 6 Método de control de energía preferido
- 7 Método de control de energía conmutada alternativo
- 8 Conexión USB
- 9 Conexión del altavoz
- 10 Conexión del subwoofer
- 11 Conexión de red NMEA 2000
- 12 Conexión de salida de video
- 13 Conexión MIC
- 14 Conexión SAT IN (AUX 2)
- 15 Especificaciones
- 16 Partes incluidas
- 17 Descargar manual
- 18 En otros idiomas
Dimensiones
Conectores de cableado
Funcionamiento mediante una pantalla multifunción (MFD)
El SonicHub™ 2 funciona con una pantalla multifunción (MFD) compatible. A continuación, se muestran algunos ejemplos.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montaje
Información
Para obtener información sobre el cumplimiento, consulte la declaración reglamentaria incluida con este producto. Visite uno de los sitios web que se enumeran a continuación para obtener actualizaciones de software y más información sobre SonicHub™ 2.
Método de control de energía preferido
Método de control de energía conmutada alternativo
Conexión USB
Conexión del altavoz
Conexión del subwoofer
Conexión de red NMEA 2000
Conexión de salida de video
Conexión MIC
Conexión SAT IN (AUX 2)
Conexión a través de BluetoothTM
Consulte el manual o el sitio web de la marca correspondiente para obtener instrucciones sobre la conectividad Bluetooth.
Especificaciones
| General | |
| Dimensiones (L x An x Al) | 107.2 x 225.0 x 62.0 mm (4.2 x 8.9 x 2.4") |
| Peso | 0.88 kg (1.96 lbs) |
| Clasificación de resistencia al agua | IPX2 |
| Temperatura | Funcionamiento: de -20 a 60 °C (de -4 a 140 °F) Almacenamiento: de -40 a 80 °C (de -40 a 176 °F) |
| Cumplimiento | FCC part B, Subpart J; CE per EN 60945; C-Tick |
| Sintonizador AM | |
| Rango de sintonización | De 531 a 1611 kHz UE con paso de 9 kHz; de 530 a 1710 EE. UU. con paso de 10 kHz |
| Sensibilidad útil | 28 dBuV = 25 uV |
| Sensibilidad de búsqueda automática | <20 dBuV |
| Relación señal/ruido | 50 dB a señal de 60 dBuV |
| Relación S/R máxima | >60 dB a señal de 80 dBuV |
| Distorsión | <0.4% a señal de 60 dBuV, modulación del 80% |
| Selectividad de canal adyacente | 33 dB a canal adyacente = 9 kHz o set, 30% modulación. SINAD = 26 dB |
| Selectividad de canal alternativo | 50 dB a canal alternativo = 18 kHz o set, 30% modulación. SINAD = 26 dB |
| Sintonizador FM | |
| Rango de sintonización | JPN: de 76.0 a 90.0 MHz UE: de 87.5 a 108.0 MHz EE. UU.: de 87.9 a 107.9 MHz |
| Sensibilidad útil | 28 dBuV = 25 uV |
| Sensibilidad de búsqueda automática | -6.5 dBuV = 0.5 uV para relación S/R de 30 dB |
| Relación señal/ruido | 50 dB a señal de 10 dBuV |
| Relación S/R máxima | >70 dB a señal de 60 dBuV |
| Distorsión | <0.1% a señal de 10 dBuV |
| Selectividad de canal adyacente | 30 dB a SINAD = 30 dB, intensidad de señal de 40 dBuV. Tono de 400 Hz, desviación de 40 kHz. Canal adyacente = 100 kHz o set, tono de 1 kHz, desviación de 40 kHz. |
| Selectividad de canal alternativo | 63 dB a SINAD = 30 dB, intensidad de señal de 40 dBuV. Tono de 400 Hz, desviación de 40 kHz. Canal adyacente = 100 kHz o set, tono de 1 kHz, desviación de 40 kHz. |
| Amplificador de audio | |
| Salida por canal | 50 W |
| Salida total | 200 W |
| Relación señal/ruido | 95 dB |
| Distorsión armónica total (salida de 1 W, carga de 4 ohmios, de 20 Hz a 20 kHz) | 0.04% típico <0.1% máx |
| Requisitos de la fuente de alimentación | de 10 a 16 V CC |
| Corriente (silenciado) | <250 mA |
| Corriente (máx.) | <20 A |
| Entradas/salidas AUX | |
| AUX 1 In; SAT IN (AUX 2 In); Salida RCA; Salida de subwoofer | Entradas de línea pico a pico de 2 V. Entradas de alto nivel máx. 6 V, 2 V típicos. Salida de video = PAL y NTSC |
| Conexión de antena | Entrada SonicHub: hembra Cable externo necesario: macho |
| USB/MP3 | Estándar industrial |
