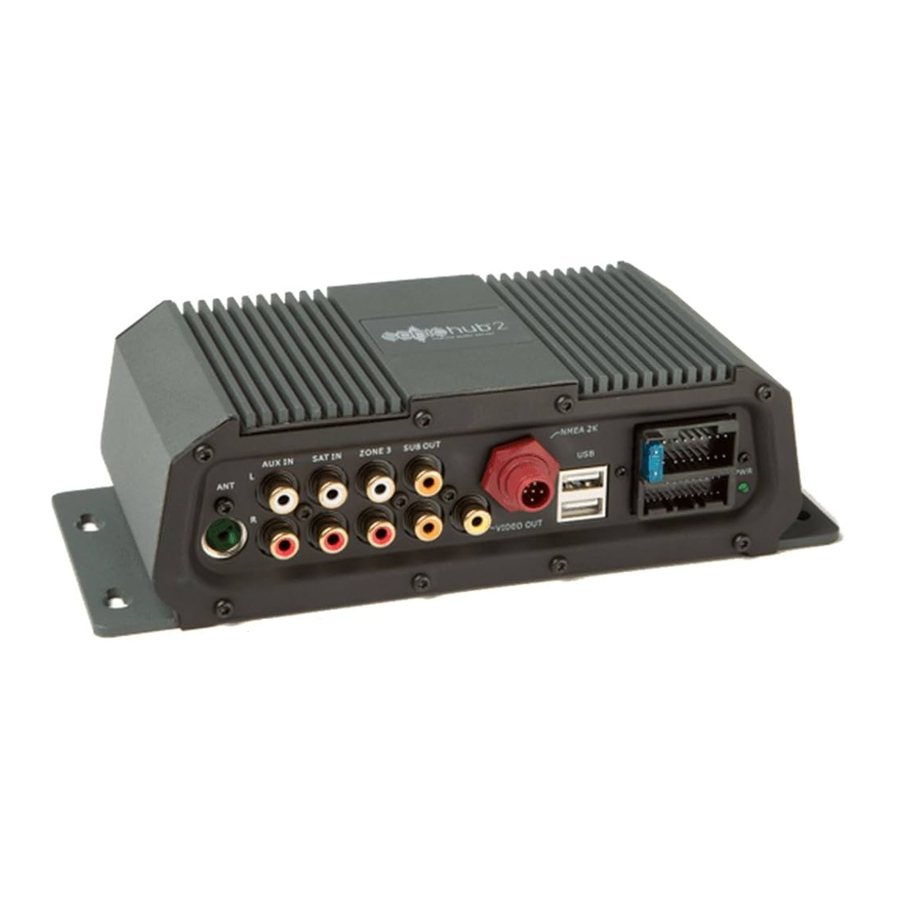

Mwongozo wa Usakinishaji wa Seva ya Sauti ya Baharini ya Lowrance SonicHub 2
- 1 Vipimo
- 2 Viunganishi vya nyaya
- 3 Uendeshaji kwa kutumia MFD
- 4 Kupachika
- 5 Taarifa
- 6 Njia inayopendelewa ya udhibiti wa nguvu
- 7 Njia mbadala ya udhibiti wa nguvu iliyowashwa
- 8 Muunganisho wa USB
- 9 Muunganisho wa spika
- 10 Muunganisho wa Subwoofer
- 11 Muunganisho wa mtandao wa NMEA 2000
- 12 Muunganisho wa Video out
- 13 Muunganisho wa MIC
- 14 Muunganisho wa SAT IN (AUX 2)
- 15 Vipimo
- 16 Sehemu zilizojumuishwa
- 17 Pakua mwongozo
- 18 Katika Lugha Nyingine
Vipimo
Viunganishi vya nyaya
Uendeshaji kwa kutumia MFD
SonicHub™ 2 inaendeshwa na Kionyeshi cha Kazi Nyingi (Multi-Function Display - MFD) kinachooana. Mifano hapa chini.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Kupachika
Taarifa
Kwa taarifa za utiifu, angalia taarifa ya udhibiti iliyojumuishwa na bidhaa hii. Tembelea mojawapo ya tovuti zilizoorodheshwa hapa chini kwa sasisho za programu na taarifa zaidi kuhusu SonicHub™ 2.
Njia inayopendelewa ya udhibiti wa nguvu
Njia mbadala ya udhibiti wa nguvu iliyowashwa
Muunganisho wa USB
Muunganisho wa spika
Muunganisho wa Subwoofer
Muunganisho wa mtandao wa NMEA 2000
Muunganisho wa Video out
Muunganisho wa MIC
Muunganisho wa SAT IN (AUX 2)
Muunganisho kupitia BluetoothTM
Rejelea mwongozo wa chapa husika au tovuti kwa maagizo ya muunganisho wa Bluetooth.
Vipimo
| Jumla | |
| Vipimo (L x W x H) | 107.2 x 225.0 x 62.0 mm (4.2 x 8.9 x 2.4") |
| Uzito | 0.88 kg (1.96 lbs) |
| Kiwango cha kuzuia maji | IPX2 |
| Halijoto | Inafanya kazi: -20 hadi 60°C (-4 hadi 140°F) Hifadhi: -40 hadi 80°C (-40 hadi 176°F) |
| Utiifu | Sehemu ya FCC B, Sehemu Ndogo ya J; CE kwa EN 60945; C-Tick |
| Tuner ya AM | |
| Kiwango cha kuweka | 531 hadi 1611 kHz EU na 9 kHz/hatua; 530 hadi 1710 USA na 10 kHz/hatua |
| Usikivu unaotumika | 28 dBuV = 25 uV |
| Usikivu wa utafutaji otomatiki | <20 dBuV |
| Uwiano wa mawimbi kwa kelele | 50 dB @ mawimbi ya 60 dBuV |
| Uwiano mkuu wa S/N | >60 dB @ mawimbi ya 80 dBuV |
| Upotoshaji | <0.4% @ mawimbi ya 60 dBuV, mabadiliko ya 80% |
| Uteuzi wa chaneli iliyo karibu | 33 dB @ Chaneli iliyo karibu = 9 kHz o set, 30% mabadiliko. SINAD = 26 dB |
| Uteuzi mbadala wa chaneli | 50 dB @ Chaneli mbadala = 18 kHz o set, 30% mabadiliko. SINAD = 26 dB |
| Tuner ya FM | |
| Kiwango cha kuweka | JPN: 76.0 hadi 90.0 MHz EU: 87.5 hadi 108.0 MHz US: 87.9 hadi 107.9 MHz |
| Usikivu unaotumika | 28 dBuV = 25 uV |
| Usikivu wa utafutaji otomatiki | -6.5 dBuV = 0.5 uV kwa uwiano wa 30 dB S/N |
| Uwiano wa mawimbi kwa kelele | 50 dB @ mawimbi ya 10 dBuV |
| Uwiano mkuu wa S/N | >70 dB @ mawimbi ya 60 dBuV |
| Upotoshaji | <0.1% @ mawimbi ya 10 dBuV |
| Uteuzi wa chaneli iliyo karibu | 30 dB @ SINAD = 30 dB, nguvu ya mawimbi ya 40 dBuV. Toni ya 400 Hz, mkengeuko wa 40 kHz. Chaneli iliyo karibu = 100 kHz o set, toni ya 1 kHz, mkengeuko wa 40 kHz. |
| Uteuzi mbadala wa chaneli | 63 dB @ SINAD = 30 dB, nguvu ya mawimbi ya 40 dBuV. Toni ya 400 Hz, mkengeuko wa 40 kHz. Chaneli iliyo karibu = 100 kHz o set, toni ya 1 kHz, mkengeuko wa 40 kHz. |
| Amplifaya ya Sauti | |
| Pato kwa kila chaneli | 50 W |
| Jumla ya Pato | 200 W |
| Uwiano wa mawimbi kwa kelele | 95 dB |
| Jumla ya upotoshaji wa harmonic (Pato la 1W, mzigo wa 4 ohm, 20Hz hadi 20kHz) | 0.04% ya kawaida <0.1% max |
| Mahitaji ya usambazaji wa nguvu | 10 hadi 16 V DC |
| Mkondo (Umenyamazishwa) | <250 mA |
| Mkondo (Upeo) | <20 A |
| Ingizo/Matokeo ya AUX | |
| AUX 1 In; SAT IN (AUX 2 In); Pato la RCA; Subwoofer Out | Ingizo za laini kilele cha 2 V. Ingizo za kiwango cha juu upeo wa 6 V, 2 V ya kawaida. Video out = PAL na NTSC |
| Muunganisho wa Antena | Ingizo la SonicHub: Kike Kebo ya nje inahitajika: Kiume |
| USB/MP3 | Kiwango cha Sekta |
Je, unatafuta vifaa vya kielektroniki vya baharini na urambazaji vya kuaminika? Tegemea Lowrance kwa bidhaa bora na za kudumu.
Sehemu zilizojumuishwa
Pakua mwongozo
Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.
