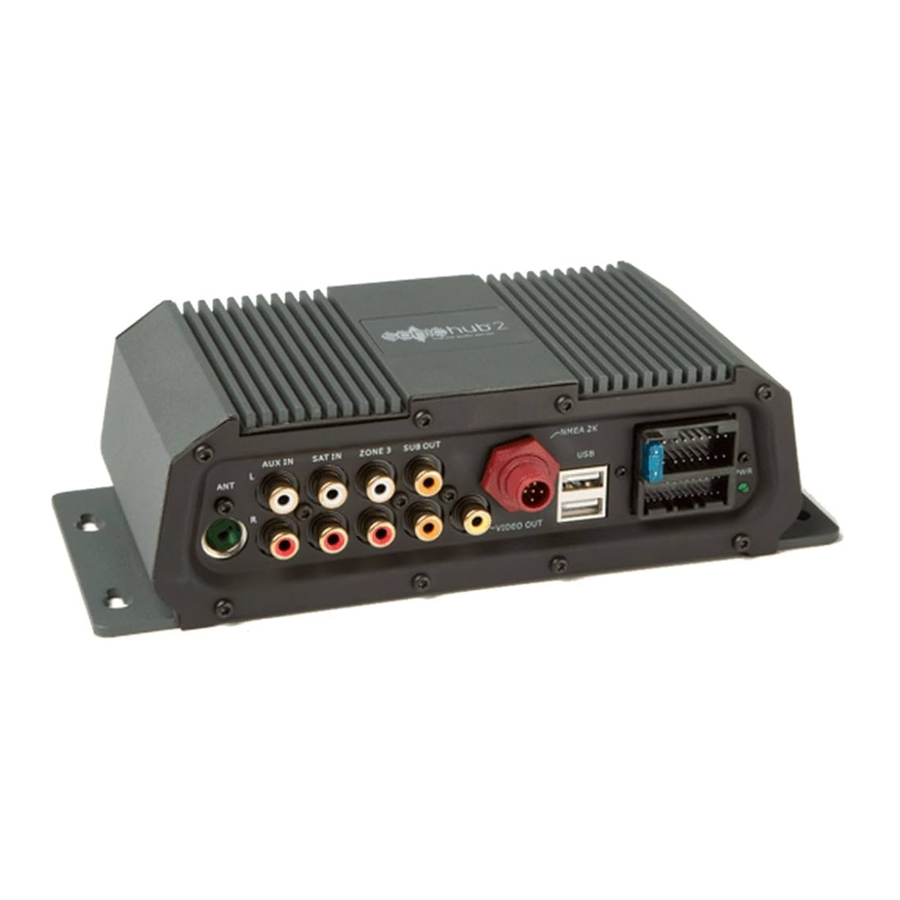

Lowrance SonicHub 2 - Vodič za instalaciju audio poslužitelja za plovila
- 1 Dimenzije
- 2 Priključci za ožičenje
- 3 Rad putem MFD-a
- 4 Montaža
- 5 Informacije
- 6 Preferirana metoda kontrole napajanja
- 7 Alternativna metoda kontrole napajanja s prekidačem
- 8 USB veza
- 9 Priključak zvučnika
- 10 Priključak subwoofera
- 11 Mrežni priključak NMEA 2000
- 12 Video izlazni priključak
- 13 MIC priključak
- 14 SAT IN (AUX 2) priključak
- 15 Specifikacije
- 16 Uključeni dijelovi
- 17 Preuzmi priručnik
- 18 Na drugim jezicima
Dimenzije
Priključci za ožičenje
Rad putem MFD-a
SonicHub™ 2 radi putem kompatibilnog višenamjenskog zaslona (Multi-Function Display - MFD). Primjeri u nastavku.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montaža
Informacije
Za informacije o usklađenosti pogledajte izjavu o propisima koja se isporučuje s ovim proizvodom. Posjetite jednu od dolje navedenih web-stranica za ažuriranja softvera i više informacija o SonicHub™ 2.
Preferirana metoda kontrole napajanja
Alternativna metoda kontrole napajanja s prekidačem
USB veza
Priključak zvučnika
Priključak subwoofera
Mrežni priključak NMEA 2000
Video izlazni priključak
MIC priključak
SAT IN (AUX 2) priključak
Veza putem BluetoothTM
Upute za povezivanje putem Bluetootha potražite u odgovarajućem priručniku marke ili na web-stranici.
Specifikacije
| Općenito | |
| Dimenzije (D x Š x V) | 107,2 x 225,0 x 62,0 mm (4,2 x 8,9 x 2,4") |
| Težina | 0,88 kg (1,96 lbs) |
| Vodootpornost | IPX2 |
| Temperatura | Radna: -20 do 60°C (-4 do 140°F) Skladištenje: -40 do 80°C (-40 do 176°F) |
| Usklađenost | FCC part B, Subpart J; CE per EN 60945; C-Tick |
| AM tuner | |
| Raspon ugađanja | 531 do 1611 kHz EU s 9 kHz/korak; 530 do 1710 USA s 10 kHz/korak |
| Iskoristiva osjetljivost | 28 dBuV = 25 uV |
| Osjetljivost automatskog traženja | <20 dBuV |
| Omjer signala i šuma | 50 dB @ 60 dBuV signal |
| Krajnji omjer S/N | >60 dB @ 80 dBuV signal |
| Iskrivljenje | <0.4% @ 60 dBuV signal, 80% modulacija |
| Selektivnost susjednog kanala | 33 dB @ Susjedni kanal = 9 kHz o set, 30% modulacija. SINAD = 26 dB |
| Selektivnost alternativnog kanala | 50 dB @ Alternativni kanal = 18 kHz o set, 30% modulacija. SINAD = 26 dB |
| FM tuner | |
| Raspon ugađanja | JPN: 76,0 do 90,0 MHz EU: 87,5 do 108,0 MHz US: 87,9 do 107,9 MHz |
| Iskoristiva osjetljivost | 28 dBuV = 25 uV |
| Osjetljivost automatskog traženja | -6.5 dBuV = 0.5 uV za omjer S/N od 30 dB |
| Omjer signala i šuma | 50 dB @ 10 dBuV signal |
| Krajnji omjer S/N | >70 dB @ 60 dBuV signal |
| Iskrivljenje | <0.1% @ 10 dBuV signal |
| Selektivnost susjednog kanala | 30 dB @ SINAD = 30 dB, 40 dBuV jačina signala. Ton od 400 Hz, odstupanje od 40 kHz. Susjedni kanal = 100 kHz o set, ton od 1 kHz, odstupanje od 40 kHz. |
| Selektivnost alternativnog kanala | 63 dB @ SINAD = 30 dB, 40 dBuV jačina signala. Ton od 400 Hz, odstupanje od 40 kHz. Susjedni kanal = 100 kHz o set, ton od 1 kHz, odstupanje od 40 kHz. |
| Audio pojačalo | |
| Izlaz po kanalu | 50 W |
| Ukupni izlaz | 200 W |
| Omjer signala i šuma | 95 dB |
| Ukupno harmonijsko izobličenje (1W izlaz, opterećenje od 4 ohma, 20Hz do 20kHz) | 0.04% tipično <0.1% maks |
| Zahtjevi napajanja | 10 do 16 V DC |
| Struja (utišana) | <250 mA |
| Struja (maks.) | <20 A |
| AUX ulazi/izlazi | |
| AUX 1 ulaz; SAT IN (AUX 2 ulaz); RCA izlaz; Izlaz za subwoofer | Linijski ulazi 2 V vršno do vršno. Ulazi visoke razine maks. 6 V, 2 V tipično. Video izlaz = PAL i NTSC |
| Priključak antene | SonicHub ulaz: Ženski Potreban vanjski kabel: Muški |
| USB/MP3 | Industrijski standard |
