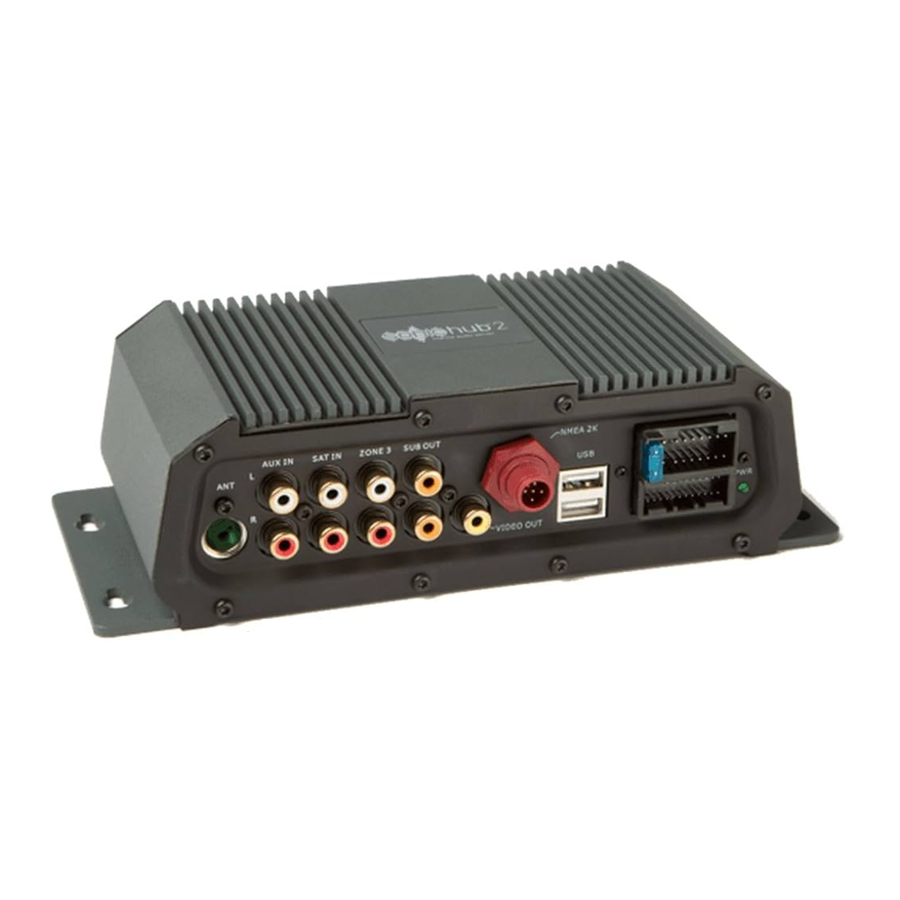

Lowrance SonicHub 2 - Instrukcja instalacji serwera audio morskiego
- 1 Wymiary
- 2 Złącza okablowania
- 3 Obsługa za pomocą MFD
- 4 Montaż
- 5 Informacje
- 6 Preferowana metoda kontroli zasilania
- 7 Alternatywna metoda kontroli zasilania przełącznikiem
- 8 Połączenie USB
- 9 Podłączenie głośników
- 10 Podłączenie subwoofera
- 11 Połączenie sieciowe NMEA 2000
- 12 Wyjście wideo
- 13 Podłączenie MIC
- 14 Podłączenie SAT IN (AUX 2)
- 15 Specyfikacje
- 16 Części w zestawie
- 17 Pobierz instrukcję
- 18 W innych językach
Wymiary
Złącza okablowania
Obsługa za pomocą MFD
SonicHub™ 2 jest obsługiwany przez kompatybilny wyświetlacz wielofunkcyjny (Multi-Function Display - MFD). Przykłady poniżej.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montaż
Informacje
Informacje dotyczące zgodności znajdują się w oświadczeniu regulacyjnym dołączonym do tego produktu. Odwiedź jedną ze stron internetowych wymienionych poniżej, aby uzyskać aktualizacje oprogramowania i więcej informacji o SonicHub™ 2.
Preferowana metoda kontroli zasilania
Alternatywna metoda kontroli zasilania przełącznikiem
Połączenie USB
Podłączenie głośników
Podłączenie subwoofera
Połączenie sieciowe NMEA 2000
Wyjście wideo
Podłączenie MIC
Podłączenie SAT IN (AUX 2)
Połączenie przez BluetoothTM
Zapoznaj się z odpowiednią instrukcją obsługi marki lub stroną internetową, aby uzyskać instrukcje dotyczące łączności Bluetooth.
Specyfikacje
| Ogólne | |
| Wymiary (dł. x szer. x wys.) | 107.2 x 225.0 x 62.0 mm (4.2 x 8.9 x 2.4") |
| Waga | 0.88 kg (1.96 lbs) |
| Klasa wodoszczelności | IPX2 |
| Temperatura | Praca: -20 do 60°C (-4 do 140°F) Przechowywanie: -40 do 80°C (-40 do 176°F) |
| Zgodność | FCC part B, Subpart J; CE per EN 60945; C-Tick |
| Tuner AM | |
| Zakres strojenia | 531 do 1611 kHz EU ze skokiem 9 kHz; 530 do 1710 USA ze skokiem 10 kHz |
| Użyteczna czułość | 28 dBuV = 25 uV |
| Czułość automatycznego wyszukiwania | <20 dBuV |
| Stosunek sygnału do szumu | 50 dB @ sygnał 60 dBuV |
| Ostateczny stosunek S/N | >60 dB @ sygnał 80 dBuV |
| Zniekształcenia | <0.4% @ sygnał 60 dBuV, modulacja 80% |
| Selektywność kanału sąsiedniego | 33 dB @ Kanał sąsiedni = 9 kHz o set, 30% modulacja. SINAD = 26 dB |
| Selektywność kanału alternatywnego | 50 dB @ Kanał alternatywny = 18 kHz o set, 30% modulacja. SINAD = 26 dB |
| Tuner FM | |
| Zakres strojenia | JPN: 76.0 do 90.0 MHz EU: 87.5 do 108.0 MHz US: 87.9 do 107.9 MHz |
| Użyteczna czułość | 28 dBuV = 25 uV |
| Czułość automatycznego wyszukiwania | -6.5 dBuV = 0.5 uV dla stosunku S/N 30 dB |
| Stosunek sygnału do szumu | 50 dB @ sygnał 10 dBuV |
| Ostateczny stosunek S/N | >70 dB @ sygnał 60 dBuV |
| Zniekształcenia | <0.1% @ sygnał 10 dBuV |
| Selektywność kanału sąsiedniego | 30 dB @ SINAD = 30 dB, siła sygnału 40 dBuV. Ton 400 Hz, odchylenie 40 kHz. Kanał sąsiedni = 100 kHz o set, ton 1 kHz, odchylenie 40 kHz. |
| Selektywność kanału alternatywnego | 63 dB @ SINAD = 30 dB, siła sygnału 40 dBuV. Ton 400 Hz, odchylenie 40 kHz. Kanał sąsiedni = 100 kHz o set, ton 1 kHz, odchylenie 40 kHz. |
| Wzmacniacz audio | |
| Wyjście na kanał | 50 W |
| Całkowite wyjście | 200 W |
| Stosunek sygnału do szumu | 95 dB |
| Całkowite zniekształcenia harmoniczne (Wyjście 1W, obciążenie 4 omów, 20Hz do 20kHz) | 0.04% typowo <0.1% max |
| Wymagania dotyczące zasilania | 10 do 16 V DC |
| Prąd (Wyciszony) | <250 mA |
| Prąd (Max) | <20 A |
| Wejścia/Wyjścia AUX | |
| AUX 1 In; SAT IN (AUX 2 In); RCA Output; Subwoofer Out | Wejścia liniowe 2 V peak to peak. Wejścia wysokiego poziomu max 6 V, 2 V typowo. Wyjście wideo = PAL i NTSC |
| Podłączenie anteny | Wejście SonicHub: Żeńskie Wymagany kabel zewnętrzny: Męski |
| USB/MP3 | Standard branżowy |
Szukasz niezawodnej elektroniki morskiej i nawigacji? Polegaj na Lowrance dla jakości i trwałych produktów.
Części w zestawie
Pobierz instrukcję
Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.
