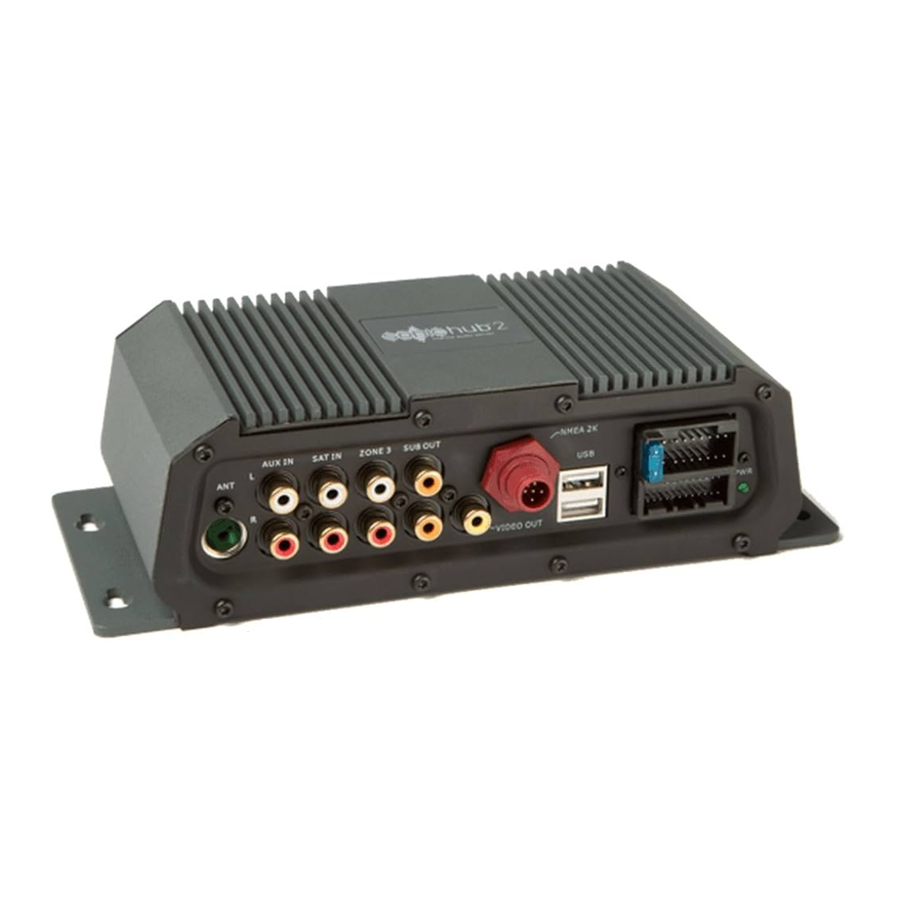

Guia de instalação do servidor de áudio marítimo Lowrance SonicHub 2
- 1 Dimensões
- 2 Conectores de cablagem
- 3 Operação por um MFD
- 4 Montagem
- 5 Informação
- 6 Método de controlo de energia preferido
- 7 Método alternativo de controlo de energia comutada
- 8 Conexão USB
- 9 Conexão do altifalante
- 10 Conexão do subwoofer
- 11 Conexão de rede NMEA 2000
- 12 Conexão de saída de vídeo
- 13 Conexão MIC
- 14 Conexão SAT IN (AUX 2)
- 15 Especificações
- 16 Peças incluídas
- 17 Descarregar manual
- 18 Em Outros Idiomas
Dimensões
Conectores de cablagem
Operação por um MFD
O SonicHub™ 2 é operado por um ecrã multifunções (MFD) compatível. Exemplos abaixo.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch
Montagem
Informação
Para informações de conformidade, consulte a declaração regulamentar incluída com este produto. Visite um dos websites listados abaixo para atualizações de software e mais informações sobre o SonicHub™ 2.
Método de controlo de energia preferido
Método alternativo de controlo de energia comutada
Conexão USB
Conexão do altifalante
Conexão do subwoofer
Conexão de rede NMEA 2000
Conexão de saída de vídeo
Conexão MIC
Conexão SAT IN (AUX 2)
Conexão via BluetoothTM
Consulte o manual ou website da marca relevante para obter instruções de conectividade Bluetooth.
Especificações
| Geral | |
| Dimensões (C x L x A) | 107,2 x 225,0 x 62,0 mm (4,2 x 8,9 x 2,4") |
| Peso | 0,88 kg (1,96 lbs) |
| Classificação de impermeabilidade | IPX2 |
| Temperatura | Em funcionamento: -20 a 60°C (-4 a 140°F) Armazenamento: -40 a 80°C (-40 a 176°F) |
| Conformidade | FCC part B, Subpart J; CE per EN 60945; C-Tick |
| Sintonizador AM | |
| Gama de sintonização | 531 a 1611 kHz UE com 9 kHz/passo; 530 a 1710 EUA com 10 kHz/passo |
| Sensibilidade utilizável | 28 dBuV = 25 uV |
| Sensibilidade de procura automática | <20 dBuV |
| Relação sinal/ruído | 50 dB @ sinal de 60 dBuV |
| Relação S/R máxima | >60 dB @ sinal de 80 dBuV |
| Distorção | <0,4% @ sinal de 60 dBuV, modulação de 80% |
| Seletividade de canal adjacente | 33 dB @ Canal adjacente = 9 kHz o set, 30% modulação. SINAD = 26 dB |
| Seletividade de canal alternativo | 50 dB @ Canal alternativo = 18 kHz o set, 30% modulação. SINAD = 26 dB |
| Sintonizador FM | |
| Gama de sintonização | JPN: 76,0 a 90,0 MHz UE: 87,5 a 108,0 MHz EUA: 87,9 a 107,9 MHz |
| Sensibilidade utilizável | 28 dBuV = 25 uV |
| Sensibilidade de procura automática | -6,5 dBuV = 0,5 uV para relação S/R de 30 dB |
| Relação sinal/ruído | 50 dB @ sinal de 10 dBuV |
| Relação S/R máxima | >70 dB @ sinal de 60 dBuV |
| Distorção | <0,1% @ sinal de 10 dBuV |
| Seletividade de canal adjacente | 30 dB @ SINAD = 30 dB, intensidade do sinal de 40 dBuV. Tom de 400 Hz, desvio de 40 kHz. Canal adjacente = 100 kHz o set, tom de 1 kHz, desvio de 40 kHz. |
| Seletividade de canal alternativo | 63 dB @ SINAD = 30 dB, intensidade do sinal de 40 dBuV. Tom de 400 Hz, desvio de 40 kHz. Canal adjacente = 100 kHz o set, tom de 1 kHz, desvio de 40 kHz. |
| Amplificador de áudio | |
| Saída por canal | 50 W |
| Saída total | 200 W |
| Relação sinal/ruído | 95 dB |
| Distorção harmónica total (Saída de 1 W, carga de 4 ohm, 20 Hz a 20 kHz) | 0,04% típico <0,1% máx. |
| Requisitos de alimentação | 10 a 16 V DC |
| Corrente (Silenciado) | <250 mA |
| Corrente (Máx.) | <20 A |
| Entradas/Saídas AUX | |
| AUX 1 In; SAT IN (AUX 2 In); Saída RCA; Saída do subwoofer | Entradas de linha 2 V pico a pico. Entradas de alto nível máx. 6 V, 2 V típico. Saída de vídeo = PAL e NTSC |
| Conexão da antena | Entrada SonicHub: Fêmea Cabo externo necessário: Macho |
| USB/MP3 | Padrão da indústria |
À procura de eletrónica e navegação marítima fiável? Confie na Lowrance para produtos de qualidade e duradouros.
Peças incluídas
Descarregar manual
Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Descarregar Guia de instalação do servidor de áudio marítimo Lowrance SonicHub 2
