Lowrance SonicHub 2 - Guida all'installazione del server audio marino
- 1 Dimensioni
- 2 Connettori di cablaggio
- 3 Funzionamento tramite un MFD
- 4 Montaggio
- 5 Informazioni
- 6 Metodo di controllo dell'alimentazione preferito
- 7 Metodo alternativo di controllo dell'alimentazione commutata
- 8 Connessione USB
- 9 Connessione altoparlante
- 10 Connessione subwoofer
- 11 Connessione di rete NMEA 2000
- 12 Connessione di uscita video
- 13 Connessione MIC
- 14 Connessione SAT IN (AUX 2)
- 15 Specifiche
- 16 Parti incluse
- 17 Scarica manuale
- 18 In altre lingue

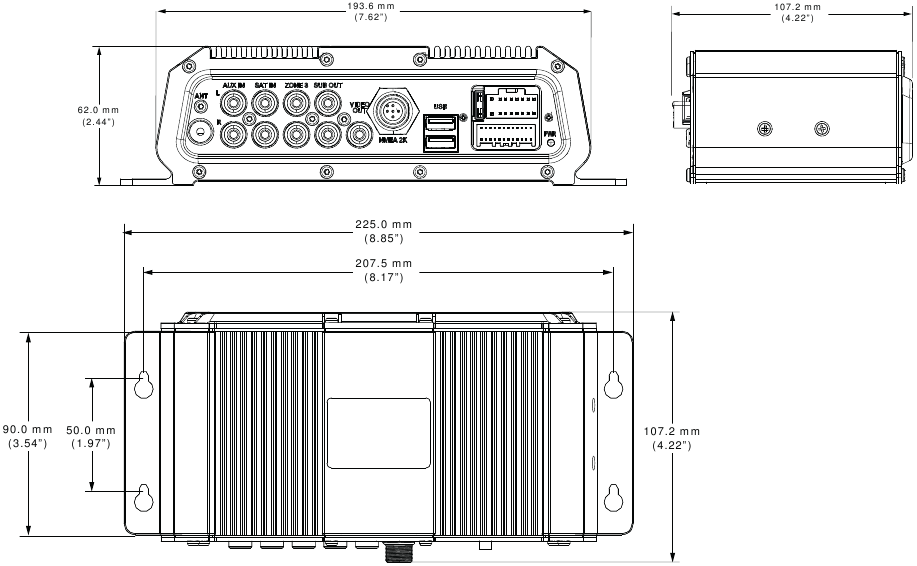

Dimensioni

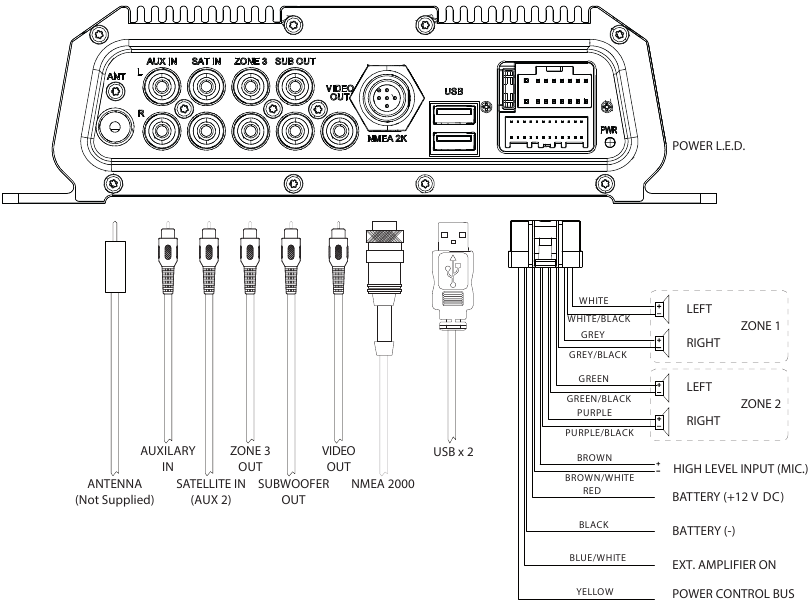

Connettori di cablaggio

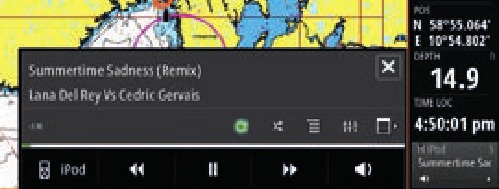

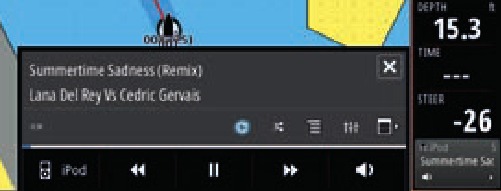

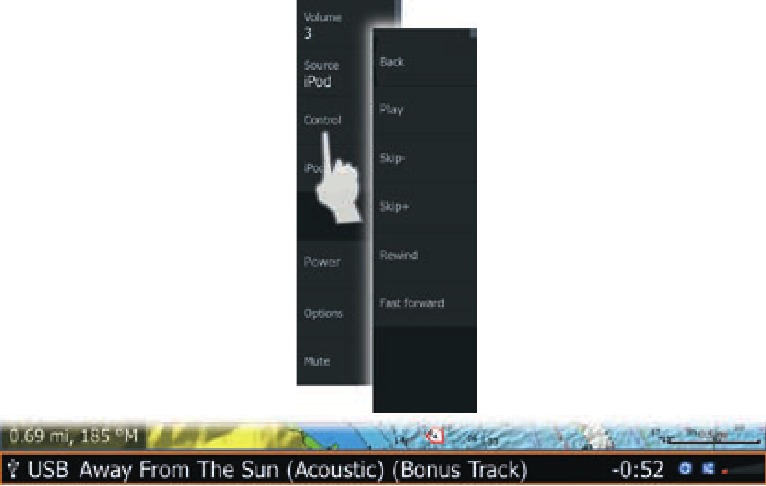

Funzionamento tramite un MFD
SonicHub™ 2 è gestito da un display multifunzione (Multi-Function Display - MFD) compatibile. Esempi di seguito.
B&G - Zeus² & Zeus² Glass Helm
Simrad - NSS evo2 & NSO evo2
Lowrance - HDS Gen3 & HDS Gen2 Touch

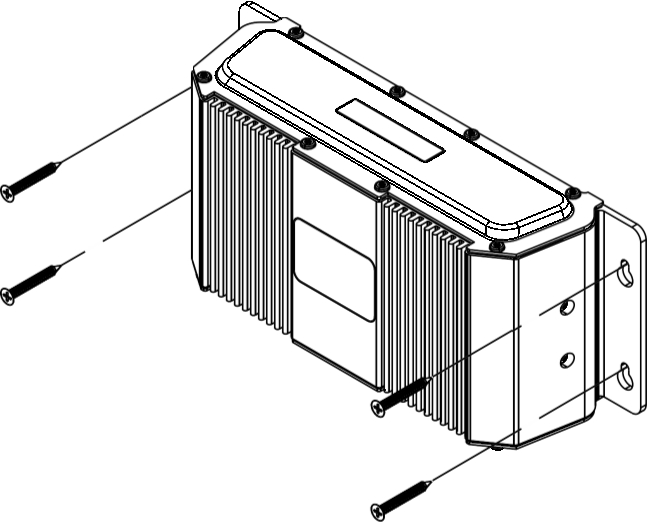

Montaggio
Informazioni
Per informazioni sulla conformità, consultare la dichiarazione normativa inclusa con questo prodotto. Visita uno dei siti Web elencati di seguito per gli aggiornamenti software e ulteriori informazioni su SonicHub™ 2.

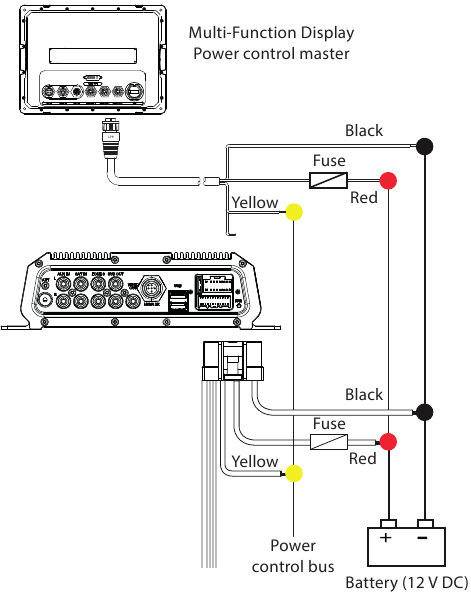

Metodo di controllo dell'alimentazione preferito

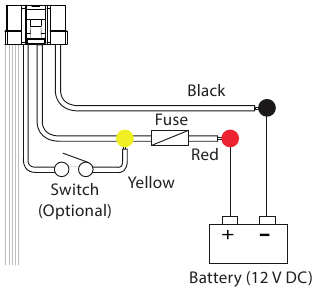

Metodo alternativo di controllo dell'alimentazione commutata

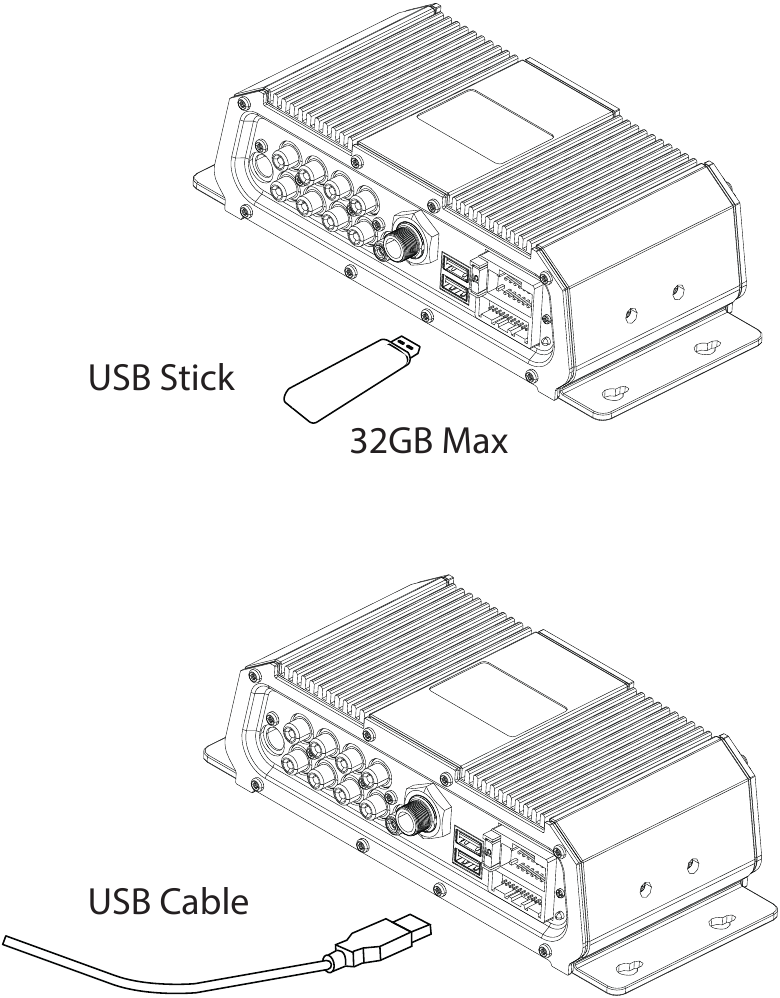

Connessione USB

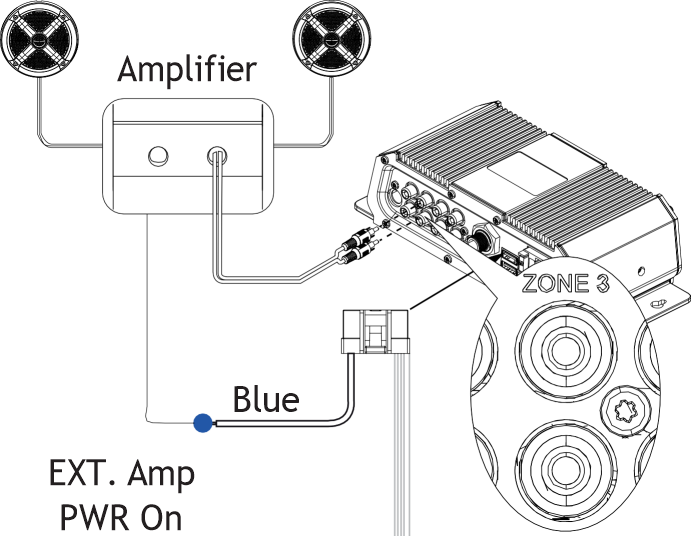

Connessione altoparlante

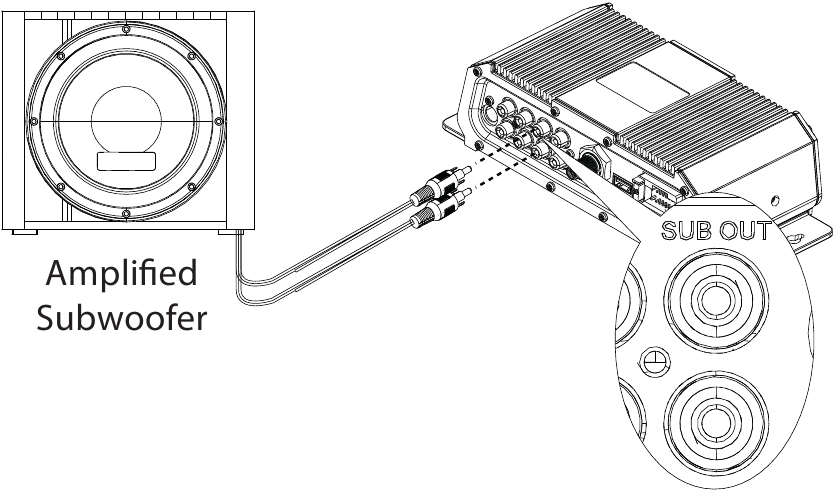

Connessione subwoofer

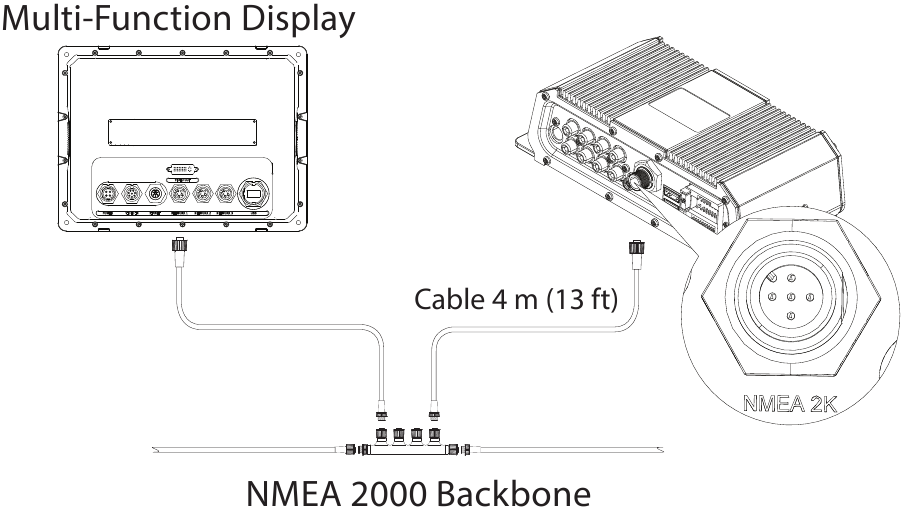

Connessione di rete NMEA 2000

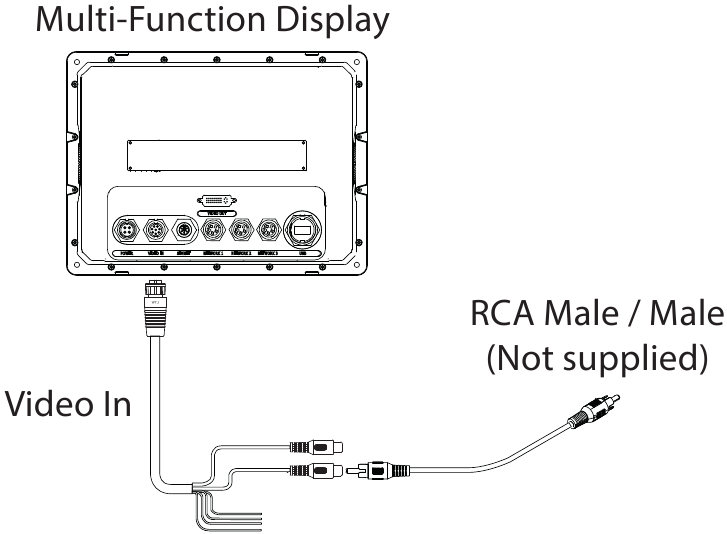

Connessione di uscita video

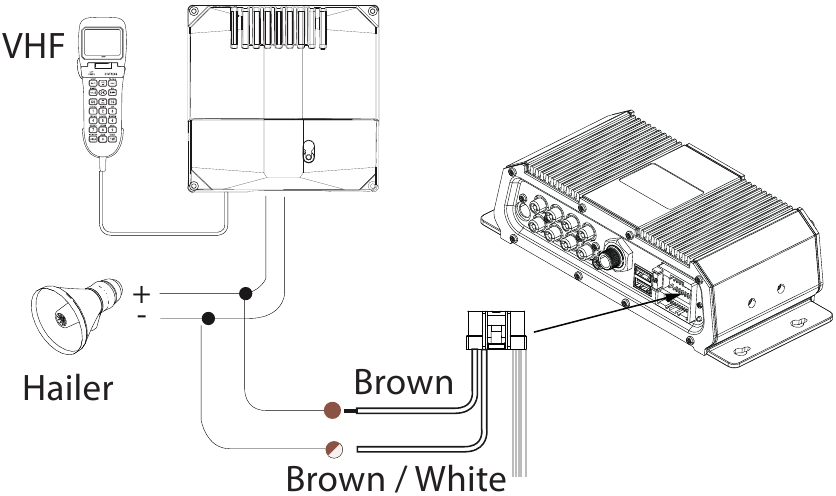

Connessione MIC

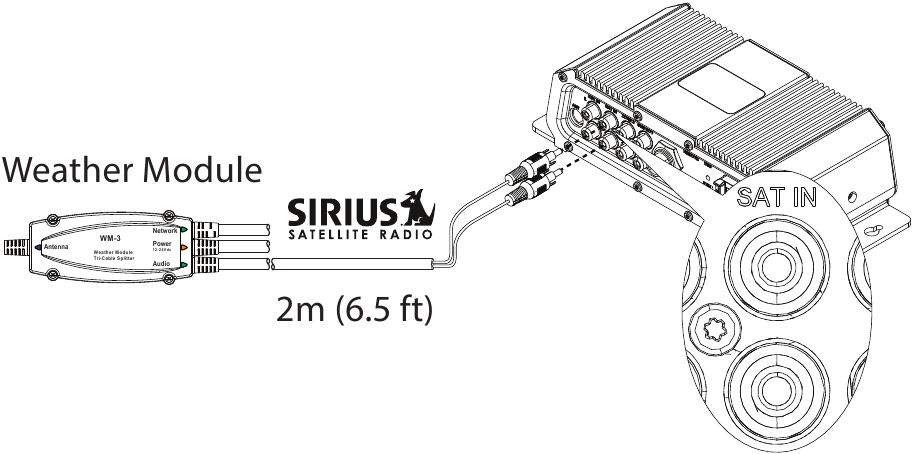

Connessione SAT IN (AUX 2)
Connessione tramite BluetoothTM
Fare riferimento al manuale del marchio o al sito Web pertinente per le istruzioni di connettività Bluetooth.
Specifiche
| Generale | |
| Dimensioni (L x L x A) | 107.2 x 225.0 x 62.0 mm (4.2 x 8.9 x 2.4") |
| Peso | 0.88 kg (1.96 lbs) |
| Grado di impermeabilità | IPX2 |
| Temperatura | Funzionamento: da -20 a 60°C (da -4 a 140°F) Stoccaggio: da -40 a 80°C (da -40 a 176°F) |
| Conformità | FCC part B, Subpart J; CE per EN 60945; C-Tick |
| Sintonizzatore AM | |
| Gamma di sintonizzazione | Da 531 a 1611 kHz UE con 9 kHz/passo; da 530 a 1710 USA con 10 kHz/passo |
| Sensibilità utilizzabile | 28 dBuV = 25 uV |
| Sensibilità di ricerca automatica | <20 dBuV |
| Rapporto segnale/rumore | 50 dB @ segnale 60 dBuV |
| Rapporto S/N finale | >60 dB @ segnale 80 dBuV |
| Distorsione | <0.4% @ segnale 60 dBuV, modulazione 80% |
| Selettività del canale adiacente | 33 dB @ Canale adiacente = 9 kHz o set, 30% modulazione. SINAD = 26 dB |
| Selettività del canale alternativo | 50 dB @ Canale alternativo = 18 kHz o set, 30% modulazione. SINAD = 26 dB |
| Sintonizzatore FM | |
| Gamma di sintonizzazione | JPN: da 76.0 a 90.0 MHz UE: da 87.5 a 108.0 MHz USA: da 87.9 a 107.9 MHz |
| Sensibilità utilizzabile | 28 dBuV = 25 uV |
| Sensibilità di ricerca automatica | -6.5 dBuV = 0.5 uV per rapporto S/N di 30 dB |
| Rapporto segnale/rumore | 50 dB @ segnale 10 dBuV |
| Rapporto S/N finale | >70 dB @ segnale 60 dBuV |
| Distorsione | <0.1% @ segnale 10 dBuV |
| Selettività del canale adiacente | 30 dB @ SINAD = 30 dB, intensità del segnale 40 dBuV. Tono a 400 Hz, deviazione di 40 kHz. Canale adiacente = 100 kHz o set, tono a 1 kHz, deviazione di 40 kHz. |
| Selettività del canale alternativo | 63 dB @ SINAD = 30 dB, intensità del segnale 40 dBuV. Tono a 400 Hz, deviazione di 40 kHz. Canale adiacente = 100 kHz o set, tono a 1 kHz, deviazione di 40 kHz. |
| Amplificatore audio | |
| Uscita per canale | 50 W |
| Uscita totale | 200 W |
| Rapporto segnale-rumore | 95 dB |
| Distorsione armonica totale (uscita 1W, carico 4 ohm, da 20Hz a 20kHz) | 0.04% tipico <0.1% max |
| Requisiti di alimentazione | Da 10 a 16 V CC |
| Corrente (Muted) | <250 mA |
| Corrente (Max) | <20 A |
| Ingressi/Uscite AUX | |
| AUX 1 In; SAT IN (AUX 2 In); Uscita RCA; Uscita Subwoofer | Ingressi di linea 2 V picco-picco. Ingressi di alto livello max 6 V, 2 V tipici. Uscita video = PAL e NTSC |
| Connessione antenna | Ingresso SonicHub: femmina Cavo esterno richiesto: maschio |
| USB/MP3 | Standard industriale |
Cerchi elettronica e navigazione marina affidabile? Affidati a Lowrance per prodotti di qualità e di lunga durata.

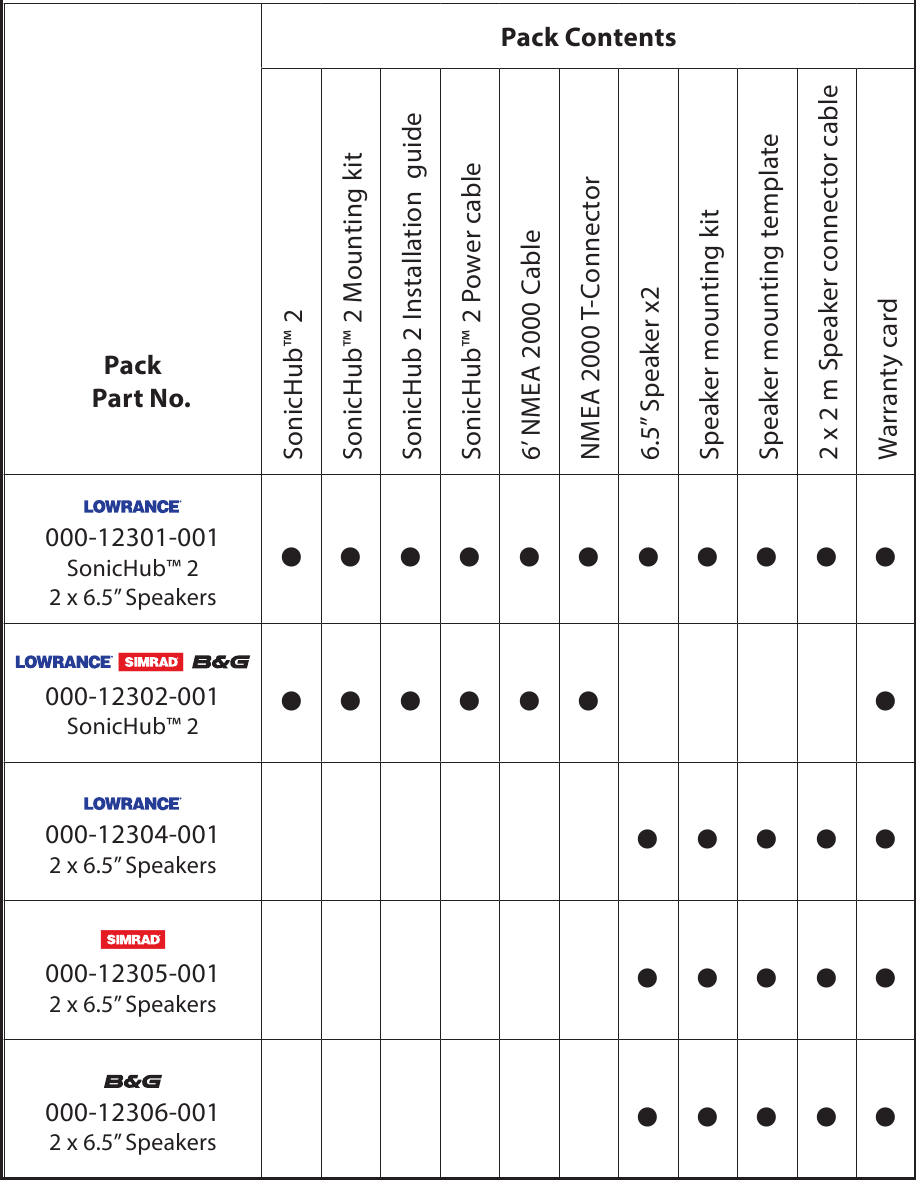

Parti incluse
Scarica manuale
Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.
Scarica Lowrance SonicHub 2 - Guida all'installazione del server audio marino
