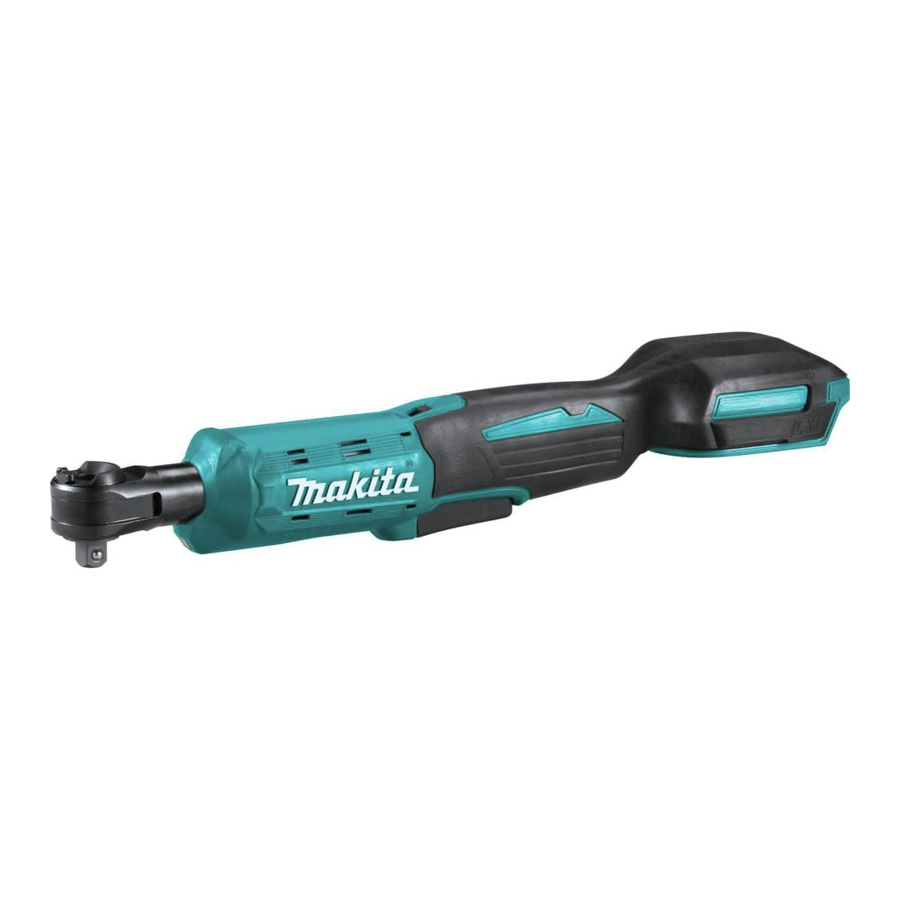

Makita XRW01 Manual

SPECIFIKACE

Model:		XRW01
Upevňovací kapacity (s ručním dotažením)	Standardní šroub	M5 - M12 (3/16" - 1/2")
	Vysokopevnostní šroub	M5 - M10 (3/16" - 3/8")
Čtvercový pohon		6.35 mm (1/4"), 9.5 mm (3/8")
Otáčky naprázdno		0 - 800 /min
Maximální upevňovací moment		47.5 N•m (35 ft•lbs)
Celková délka		369 mm (14-1/2")
Jmenovité napětí		D.C. 18 V
Čistá hmotnost		1.2 - 1.6 kg (2.6 - 3.5 lbs)

• Vzhledem k našemu pokračujícímu programu výzkumu a vývoje se zde uvedené specifikace mohou změnit bez předchozího upozornění.
• Specifikace a akumulátorová kazeta se mohou v jednotlivých zemích lišit.
• Hmotnost se může lišit v závislosti na příslušenství, včetně akumulátorové kazety. Nejnižší a nejvyšší kombinace podle postupu EPTA 01/2014 jsou uvedeny v tabulce.

Použitelná akumulátorová kazeta a nabíječka

Akumulátorová kazeta	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Nabíječka	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Některé z výše uvedených akumulátorových kazet a nabíječek nemusí být dostupné v závislosti na oblasti vašeho bydliště.

Používejte pouze akumulátorové kazety a nabíječky uvedené výše. Použití jiných akumulátorových kazet a nabíječek může způsobit zranění a/nebo požár.

BEZPEČNOSTNÍ UPOZORNĚNÍ

Obecná bezpečnostní upozornění pro elektrické nářadí

Přečtěte si všechna bezpečnostní varování, pokyny, ilustrace a specifikace dodané s tímto elektrickým nářadím. Nedodržení všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění.

Uschovejte všechna varování a pokyny pro budoucí použití.

Termín „elektrické nářadí“ ve varováních se vztahuje na vaše elektrické nářadí napájené ze sítě (šňůrové) nebo na elektrické nářadí napájené z baterie (akumulátorové).

Bezpečnost pracovního prostoru

1. Udržujte pracovní prostor čistý a dobře osvětlený. Nepořádek nebo tmavá místa zvyšují pravděpodobnost nehod.
2. Nepoužívejte elektrické nářadí ve výbušném prostředí, například v prostředí s hořlavými kapalinami, plyny nebo prachem. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary.
3. Při práci s elektrickým nářadím udržujte děti a osoby v okolí v dostatečné vzdálenosti. Rozptýlení může vést ke ztrátě kontroly.

Elektrická bezpečnost

1. Zástrčky elektrického nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Nepoužívejte žádné adaptérové zástrčky s uzemněným elektrickým nářadím. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
2. Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a chladničky. Pokud je vaše tělo uzemněno, existuje zvýšené riziko úrazu elektrickým proudem.
3. Nevystavujte elektrické nářadí dešti nebo mokru. Voda vnikající do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.
4. Nezneužívejte napájecí kabel. Nikdy nepoužívejte napájecí kabel k přenášení, tahání nebo odpojování elektrického nářadí. Chraňte kabel před horkem, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
5. Při práci s elektrickým nářadím venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
6. Pokud je provoz elektrického nářadí ve vlhkém prostředí nevyhnutelný, použijte napájení chráněné proudovým chráničem (GFCI). Použití GFCI snižuje riziko úrazu elektrickým proudem.
7. Elektrické nářadí může produkovat elektromagnetická pole (EMF), která nejsou pro uživatele škodlivá. Uživatelé kardiostimulátorů a jiných podobných lékařských zařízení by se však měli před použitím tohoto elektrického nářadí poradit s výrobcem svého zařízení a/nebo lékařem.

Osobní bezpečnost

1. Buďte ostražití, sledujte, co děláte, a při práci s elektrickým nářadím používejte zdravý rozum. Nepoužívejte elektrické nářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při práci s elektrickým nářadím může vést k vážnému zranění.
2. Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná přilba nebo chrániče sluchu používané pro vhodné podmínky, snižují riziko poranění osob.
3. Zabraňte neúmyslnému spuštění. Před připojením k napájecímu zdroji a/nebo akumulátoru, zvednutím nebo přenášením nářadí se ujistěte, že je vypínač ve vypnuté poloze. Přenášení elektrického nářadí s prstem na spínači nebo napájení elektrického nářadí, které má spínač zapnutý, zvyšuje pravděpodobnost nehod.
4. Před zapnutím elektrického nářadí odstraňte všechny seřizovací klíče nebo klíče na matice. Klíč ponechaný na rotující části elektrického nářadí může způsobit zranění.
5. Nepřeceňujte své síly. Vždy udržujte správný postoj a rovnováhu. To umožňuje lepší kontrolu nad elektrickým nářadím v neočekávaných situacích.
6. Správně se oblékejte. Nenoste volné oblečení nebo šperky. Udržujte vlasy, oblečení a rukavice v dostatečné vzdálenosti od pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.
7. Pokud jsou k dispozici zařízení pro připojení odsávání a sběru prachu, ujistěte se, že jsou připojena a správně používána. Používání odsávání prachu může snížit nebezpečí spojená s prachem.
8. Nedovolte, aby vám znalost získaná častým používáním nářadí umožnila uspokojit se a ignorovat zásady bezpečnosti nářadí. Nedbalé jednání může způsobit vážné zranění během zlomku sekundy.
9. Při používání elektrického nářadí vždy používejte ochranné brýle, které ochrání vaše oči před zraněním. Brýle musí splňovat normu ANSI Z87.1 v USA.

Je odpovědností zaměstnavatele zajistit, aby obsluha nářadí a další osoby v bezprostřední pracovní oblasti používaly vhodné bezpečnostní ochranné prostředky.

Použití a péče o elektrické nářadí

1. Netlačte na elektrické nářadí. Používejte správné elektrické nářadí pro vaši aplikaci. Správné elektrické nářadí vykoná práci lépe a bezpečněji při rychlosti, pro kterou bylo navrženo.
2. Nepoužívejte elektrické nářadí, pokud jej nelze zapnout a vypnout spínačem. Každé elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
3. Před prováděním jakýchkoli úprav, výměnou příslušenství nebo uskladněním elektrického nářadí odpojte zástrčku od zdroje napájení a/nebo vyjměte akumulátor, pokud je odnímatelný, z elektrického nářadí. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
4. Skladujte nepoužívané elektrické nářadí mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny s elektrickým nářadím nebo těmito pokyny, obsluhovat elektrické nářadí. Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.
5. Údržba elektrického nářadí a příslušenství. Zkontrolujte, zda nedochází k vychýlení nebo zablokování pohyblivých částí, prasknutí částí a jiným stavům, které mohou ovlivnit provoz elektrického nářadí. Pokud je elektrické nářadí poškozené, nechte jej před použitím opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím.
6. Udržujte řezné nástroje ostré a čisté. Správně udržované řezné nástroje s ostrými břity se méně zasekávají a snáze se ovládají.
7. Používejte elektrické nářadí, příslušenství a nástavce atd. v souladu s těmito pokyny, s ohledem na pracovní podmínky a prováděnou práci. Použití elektrického nářadí k jiným než určeným účelům může vést k nebezpečné situaci.
8. Udržujte rukojeti a úchopové plochy suché, čisté a zbavené oleje a mastnoty. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a kontrolu nad nářadím v neočekávaných situacích.
9. Při používání nářadí nenoste látkové pracovní rukavice, které by se mohly zamotat. Zamotání látkových pracovních rukavic do pohyblivých částí může vést ke zranění.

Použití a péče o akumulátorové nářadí

1. Nabíjejte pouze nabíječkou určenou výrobcem. Nabíječka, která je vhodná pro jeden typ akumulátoru, může při použití s jiným akumulátorem způsobit požár.
2. Používejte elektrické nářadí pouze se speciálně určenými akumulátory. Použití jiných akumulátorů může způsobit zranění a požár.
3. Pokud akumulátor nepoužíváte, uchovávejte jej mimo dosah jiných kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit propojení jednoho kontaktu s druhým. Zkratování kontaktů akumulátoru může způsobit popáleniny nebo požár.
4. Za nevhodných podmínek může z akumulátoru vytékat kapalina; zabraňte kontaktu. Pokud náhodou dojde ke kontaktu, opláchněte vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékařskou pomoc. Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.
5. Nepoužívejte poškozený nebo upravený akumulátor nebo nářadí. Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo riziku zranění.
6. Nevystavujte akumulátor nebo nářadí ohni nebo nadměrným teplotám. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
7. Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

1. Nechte své elektrické nářadí opravit kvalifikovanou osobou, která používá pouze identické náhradní díly. Tím zajistíte zachování bezpečnosti elektrického nářadí.
2. Nikdy neopravujte poškozené akumulátory. Opravy akumulátorů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.
3. Dodržujte pokyny pro mazání a výměnu příslušenství.
4. Neupravujte ani se nepokoušejte opravovat spotřebič nebo akumulátor, s výjimkou případů uvedených v návodu k použití a údržbě.

Symboly

Následující obrázky zobrazují symboly použité pro nástroj.

Bezpečnostní upozornění pro akumulátorový ráčnový klíč

1. Držte elektrické nářadí za izolované úchopové plochy, pokud provádíte operaci, při které se upevňovací prvek může dostat do kontaktu se skrytou kabeláží. Upevňovací prvky, které se dostanou do kontaktu s vodičem pod napětím, mohou způsobit, že se odkryté kovové části elektrického nářadí dostanou "pod napětí" a obsluha by mohla utrpět úraz elektrickým proudem.
2. Držte nástroj pevně.
3. Vždy se ujistěte, že máte pevnou oporu. Ujistěte se, že se pod vámi nikdo nenachází, pokud používáte nástroj ve výškách.
4. Používejte chrániče sluchu.
5. Před instalací pečlivě zkontrolujte rázovou hlavici, zda není opotřebovaná, prasklá nebo poškozená.
6. Udržujte ruce v dostatečné vzdálenosti od rotujících částí.
7. Nedotýkejte se ráčnové hlavy, rázové hlavice, šroubu, matice nebo obrobku ihned po dlouhodobém provozu. Mohou být extrémně horké a mohly by vám popálit pokožku.

ULOŽTE SI TYTO POKYNY.

NEDOVOLTE, aby pohodlí nebo obeznámenost s výrobkem (získaná opakovaným používáním) nahradila přísné dodržování bezpečnostních pravidel pro daný výrobek. NESPRÁVNÉ POUŽITÍ nebo nedodržení bezpečnostních pravidel uvedených v tomto návodu k obsluze může způsobit vážné zranění.

Důležité bezpečnostní pokyny pro akumulátorovou kazetu

1. Před použitím akumulátorové kazety si přečtěte všechny pokyny a výstražné značky na (1) nabíječce akumulátoru, (2) akumulátoru a (3) výrobku používajícím akumulátor.
2. Akumulátorovou kazetu nerozebírejte ani s ní nemanipulujte. Může dojít k požáru, nadměrnému teplu nebo výbuchu.
3. Pokud se doba provozu nadměrně zkrátila, okamžitě přestaňte s provozem. Může dojít k riziku přehřátí, možným popáleninám a dokonce i výbuchu.
4. Pokud se vám elektrolyt dostane do očí, vypláchněte je čistou vodou a okamžitě vyhledejte lékařskou pomoc. Může dojít ke ztrátě zraku.
5. Nezkratujte akumulátorovou kazetu:
   1. Nedotýkejte se svorek žádným vodivým materiálem.
   2. Zabraňte skladování akumulátorové kazety v nádobě s jinými kovovými předměty, jako jsou hřebíky, mince atd.
   3. Nevystavujte akumulátorovou kazetu vodě ani dešti.

Zkrat akumulátoru může způsobit velký proud, přehřátí, možné popáleniny a dokonce i poruchu.

6. Nářadí a akumulátorovou kazetu neskladujte a nepoužívejte v místech, kde teplota může dosáhnout nebo překročit 50 °C (122 °F).
7. Akumulátorovou kazetu nepalte, ani když je vážně poškozená nebo zcela opotřebovaná. Akumulátorová kazeta může v ohni explodovat.
8. Akumulátorovou kazetu nezatloukejte hřebíky, neřežte, nedrťte, neházejte, neshazujte a nenarážejte s ní o tvrdé předměty. Takové jednání může vést k požáru, nadměrnému teplu nebo výbuchu.
9. Nepoužívejte poškozený akumulátor.
10. Obsažené lithium-iontové baterie podléhají požadavkům legislativy o nebezpečném zboží. Pro komerční přepravy, např. třetími stranami, spedičními agenty, musí být dodrženy zvláštní požadavky na balení a označování. Pro přípravu přepravovaného zboží je nutné se poradit s odborníkem na nebezpečné materiály. Dodržujte také případné podrobnější národní předpisy. Zalepte nebo zamaskujte otevřené kontakty a zabalte akumulátor tak, aby se v obalu nemohl pohybovat.
11. Při likvidaci akumulátorové kazety ji vyjměte z nářadí a zlikvidujte ji na bezpečném místě. Dodržujte místní předpisy týkající se likvidace akumulátorů.
12. Používejte akumulátory pouze s výrobky specifikovanými společností Makita. Instalace akumulátorů do nevyhovujících výrobků může vést k požáru, nadměrnému teplu, výbuchu nebo úniku elektrolytu.
13. Pokud se nářadí delší dobu nepoužívá, musí být z nářadí vyjmut akumulátor.
14. Během používání a po něm se může akumulátorová kazeta zahřát, což může způsobit popáleniny nebo popáleniny nízkou teplotou. Věnujte pozornost manipulaci s horkými akumulátorovými kazetami.
15. Nedotýkejte se svorky nářadí ihned po použití, protože se může zahřát natolik, že způsobí popáleniny.
16. Nedovolte, aby se do svorek, otvorů a drážek akumulátorové kazety dostaly třísky, prach nebo zemina. Může dojít ke špatnému výkonu nebo poruše nářadí nebo akumulátorové kazety.
17. Pokud nářadí nepodporuje použití v blízkosti vysokonapěťových elektrických vedení, nepoužívejte akumulátorovou kazetu v blízkosti vysokonapěťových elektrických vedení. Může dojít k poruše nebo selhání nářadí nebo akumulátorové kazety.
18. Uchovávejte akumulátor mimo dosah dětí.

ULOŽTE SI TYTO POKYNY.

Používejte pouze originální akumulátory Makita. Použití neoriginálních akumulátorů Makita nebo akumulátorů, které byly upraveny, může vést k prasknutí akumulátoru, což může způsobit požár, zranění osob a škody. Rovněž dojde ke ztrátě záruky Makita na nářadí a nabíječku Makita.

Tipy pro udržení maximální životnosti akumulátoru

1. Nabijte akumulátorovou kazetu dříve, než se zcela vybije. Vždy zastavte provoz nářadí a nabijte akumulátorovou kazetu, když si všimnete menšího výkonu nářadí.
2. Nikdy nenabíjejte plně nabitou akumulátorovou kazetu. Přebíjení zkracuje životnost akumulátoru.
3. Nabíjejte akumulátorovou kazetu při pokojové teplotě 10 °C - 40 °C (50 °F - 104 °F). Před nabíjením nechte horkou akumulátorovou kazetu vychladnout.
4. Pokud akumulátorovou kazetu nepoužíváte, vyjměte ji z nářadí nebo nabíječky.
5. Nabijte akumulátorovou kazetu, pokud ji delší dobu (déle než šest měsíců) nepoužíváte.

FUNKČNÍ POPIS

Před nastavováním nebo kontrolou funkce nástroje se vždy ujistěte, že je vypnutý a je vyjmut akumulátor.

Instalace nebo vyjmutí akumulátoru

Před instalací nebo vyjmutím akumulátoru nástroj vždy vypněte. Při instalaci nebo vyjmutí akumulátoru pevně držte nástroj a akumulátor. Pokud nástroj a akumulátor nebudete pevně držet, může vám vypadnout z rukou, což může vést k poškození nástroje a akumulátoru a ke zranění osob.

1. Červený indikátor
2. Tlačítko
3. Akumulátor

Chcete-li akumulátor vyjmout, vysuňte jej z nástroje a současně posuňte tlačítko na přední straně akumulátoru.

Chcete-li akumulátor nainstalovat, zarovnejte jazýček na akumulátoru s drážkou v krytu a zasuňte jej na místo. Zasuňte jej úplně, dokud nezapadne na místo s lehkým cvaknutím. Pokud je na horní straně tlačítka vidět červený indikátor, není zcela zajištěn.

Akumulátor vždy instalujte úplně, dokud nebude červený indikátor neviditelný. Pokud tomu tak není, může náhodně vypadnout z nástroje a způsobit zranění vám nebo osobám ve vašem okolí. Akumulátor neinstalujte násilím. Pokud akumulátor snadno nezasunete, nevkládáte jej správně.

Systém ochrany nástroje/akumulátoru

Nástroj je vybaven systémem ochrany nástroje/akumulátoru. Tento systém automaticky vypne napájení, aby se prodloužila životnost nástroje a akumulátoru. Nástroj se během provozu automaticky zastaví, pokud je nástroj nebo akumulátor vystaven jedné z následujících podmínek:

Ochrana proti přetížení
Tato ochrana funguje, když je nástroj provozován způsobem, který způsobuje odběr abnormálně vysokého proudu. V takové situaci nástroj vypněte a zastavte aplikaci, která způsobila přetížení nástroje. Poté nástroj zapněte a restartujte.

Ochrana proti přehřátí
Když se nástroj přehřeje, automaticky se zastaví a kontrolka začne blikat. V takové situaci nechte nástroj a akumulátor vychladnout a teprve potom nástroj znovu zapněte.

Ochrana proti nadměrnému vybití
Tato ochrana funguje, když je zbývající kapacita akumulátoru nízká. V takové situaci vyjměte akumulátor z nástroje a nabijte jej.

Indikace zbývající kapacity akumulátoru

Pouze pro akumulátory s indikátorem

1. Indikátory
2. Kontrolní tlačítko

Stiskněte kontrolní tlačítko na akumulátoru pro indikaci zbývající kapacity akumulátoru. Indikátory se rozsvítí na několik sekund.

Indikátory			Zbývající kapacita
Svítí	Nesvítí	Bliká
			75 % až 100 %
			50 % až 75 %
			25 % až 50 %
			0 % až 25 %
			Nabijte akumulátor.
			Akumulátor je pravděpodobně vadný.

POZNÁMKA: V závislosti na podmínkách použití a okolní teplotě se může indikace mírně lišit od skutečné kapacity.

POZNÁMKA: Když funguje systém ochrany akumulátoru, bude blikat první (zcela vlevo) indikátor.

Činnost spínače

Před vložením akumulátoru do nástroje vždy zkontrolujte, zda se spínací páčka správně pohybuje a po uvolnění se vrací do polohy "OFF" (VYPNUTO).

Chcete-li nástroj spustit, jednoduše zatáhněte za spínací páčku. Rychlost nástroje se zvyšuje zvyšováním tlaku na spínací páčku. Pro zastavení uvolněte spínací páčku.

1. Spínací páčka

POZNÁMKA: Nástroj se automaticky zastaví, pokud budete držet spínací spoušť stisknutou přibližně 1 minutu.

Aby se zabránilo náhodnému zatažení za spínací páčku, je k dispozici aretační páčka.

Když je aretační páčka v aretované poloze , spínací páčku nelze aktivovat. Když je aretační páčka v odaretované poloze , spínací páčku lze aktivovat.

1. Aretační páčka
2. Aretovat
3. Odaretovat

Pokud nástroj nepoužíváte, vždy posuňte aretační páčku do aretované polohy .

Elektrická brzda

Tento nástroj je vybaven elektrickou brzdou. Pokud se nástroj po uvolnění spínací páčky trvale rychle nezastaví, nechte nástroj opravit v servisním středisku Makita.

Rozsvícení přední lampy

Nedívejte se do světla ani se nedívejte přímo na zdroj světla.

Zatáhnutím za spínací páčku rozsvítíte lampu. Lampa svítí, dokud je spínací páčka zatažená. Světlo automaticky zhasne přibližně 10 sekund po uvolnění spínací páčky.

1. Spínací páčka
2. Lampa

UPOZORNĚNÍ: Když se nástroj přehřeje, lampa bliká. Před dalším použitím nechte nástroj zcela vychladnout.

UPOZORNĚNÍ: K otření nečistot z čočky lampy používejte suchý hadřík. Dávejte pozor, abyste nepoškrábali čočku lampy, protože by to mohlo snížit osvětlení.

Činnost reverzní páčky

Před použitím vždy zkontrolujte směr otáčení. Reverzní páčku používejte pouze tehdy, když se nástroj zcela zastaví. Změna směru otáčení před zastavením nástroje může nástroj poškodit.

Tento nástroj má reverzní páčku pro změnu směru otáčení. Otočte reverzní páčku na stranu A pro otáčení ve směru hodinových ručiček nebo na stranu B pro otáčení proti směru hodinových ručiček. Ujistěte se, že je reverzní páčka úplně otočená se cvaknutím.

1. Reverzní páčka

MONTÁŽ

Před prováděním jakékoli práce na nástroji se vždy ujistěte, že je nástroj vypnutý a že je vyjmutý akumulátor.

Instalace nebo demontáž adaptéru nástavce

Chcete-li nainstalovat adaptér nástavce, zatlačte jej do otvoru adaptéru, dokud nezapadne na místo.

1. Adaptér nástavce
2. Otvor adaptéru

Chcete-li adaptér nástavce demontovat, zasuňte tyč, například šroubovák, do zadní části adaptéru nástavce a jemně na ni klepněte.

1. Adaptér nástavce
2. Šroubovák

UPOZORNĚNÍ: Během demontážního postupu držte adaptér nástavce, abyste zabránili jeho vypadnutí z nástroje.

Instalace nebo demontáž nástavce

Před použitím se ujistěte, že je nástavec správně zajištěn na adaptéru nástavce. Neúplné připevnění nástavce může způsobit zranění.

UPOZORNĚNÍ: Vždy používejte nástavec správné velikosti pro šroub/matici. Nástavec nesprávné velikosti povede k nekonzistentnímu utahovacímu momentu a/nebo poškození šroubu/matice. Chcete-li nástavec nainstalovat, zatlačte jej na adaptér nástavce, dokud nezapadne na místo. Chcete-li nástavec demontovat, jednoduše jej stáhněte.

1. Nástavec
2. Adaptér nástavce

PROVOZ

Držte nástroj pevně, zvláště když šroub/matice dosáhne polohy usazení. Nástavec se přestane otáčet a reakce motoru způsobí okamžitou vůli k otáčení nástroje.

UPOZORNĚNÍ: Držte nástroj namířený přímo na šroub/matici.

Držte nástroj pevně a umístěte nástavec na šroub/matici. Zapněte nástroj a utáhněte. Když šroub/matice dosáhne polohy usazení, nástroj se automaticky zastaví.

Nástroj funguje i bez nástavce. Do otvoru adaptéru lze upevnit šroub/matici M8 (5/16"). (funguje jako 13mm nástavec)

Použití jako ruční nářadí

Nástroj můžete používat jako ruční ráčnový klíč otáčením nástroje ve směru šipek, jak je znázorněno na obrázku. Zvláště při povolování tuhého šroubu/matice jej nejprve povolte ručně a poté zapněte nástroj.

UPOZORNĚNÍ: Nadměrný utahovací moment může poškodit šroub/matici, nástavec nebo nástroj.

ÚDRŽBA

Před zahájením kontroly nebo údržby se vždy ujistěte, že je nástroj vypnutý a že je vyjmutý akumulátor.

UPOZORNĚNÍ: Nikdy nepoužívejte benzin, benzín, ředidlo, alkohol a podobně. Může dojít ke změně barvy, deformaci nebo prasklinám.

Pro zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku by opravy, jakékoli jiné údržby nebo seřízení měly být prováděny autorizovanými servisními středisky Makita nebo továrními servisními středisky, vždy s použitím náhradních dílů Makita.

VOLITELNÉ PŘÍSLUŠENSTVÍ

Toto příslušenství nebo nástavce se doporučují pro použití s vaším nástrojem Makita uvedeným v této příručce. Použití jakéhokoli jiného příslušenství nebo nástavců může představovat riziko zranění osob. Příslušenství nebo nástavec používejte pouze k určenému účelu.

Pokud potřebujete pomoc s dalšími podrobnostmi týkajícími se tohoto příslušenství, zeptejte se v místním servisním středisku Makita.

• Nástavec
• Adaptér nástavce
• Originální akumulátor a nabíječka Makita

POZNÁMKA: Některé položky v seznamu mohou být součástí balení nástroje jako standardní příslušenství. Mohou se lišit v závislosti na zemi.

OMEZENÁ ZÁRUKA SPOLEČNOSTI MAKITA
Nejaktuálnější záruční podmínky platné pro tento produkt naleznete v přiloženém záručním listu. Pokud přiložený záruční list není k dispozici, podrobnosti o záruce pro vaši zemi naleznete na webových stránkách uvedených níže.
Spojené státy americké: www.makitatools.com
Kanada: www.makita.ca
Ostatní země: www.makita.com

Reference

• Makita Canada | The Leader In Power tool Technology
• MAKITA Industrial Power Tools - The Leader In Cordless with 18V LXT Lithium-Ion

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Makita XRW01 Manual

Dostupné jazyky
