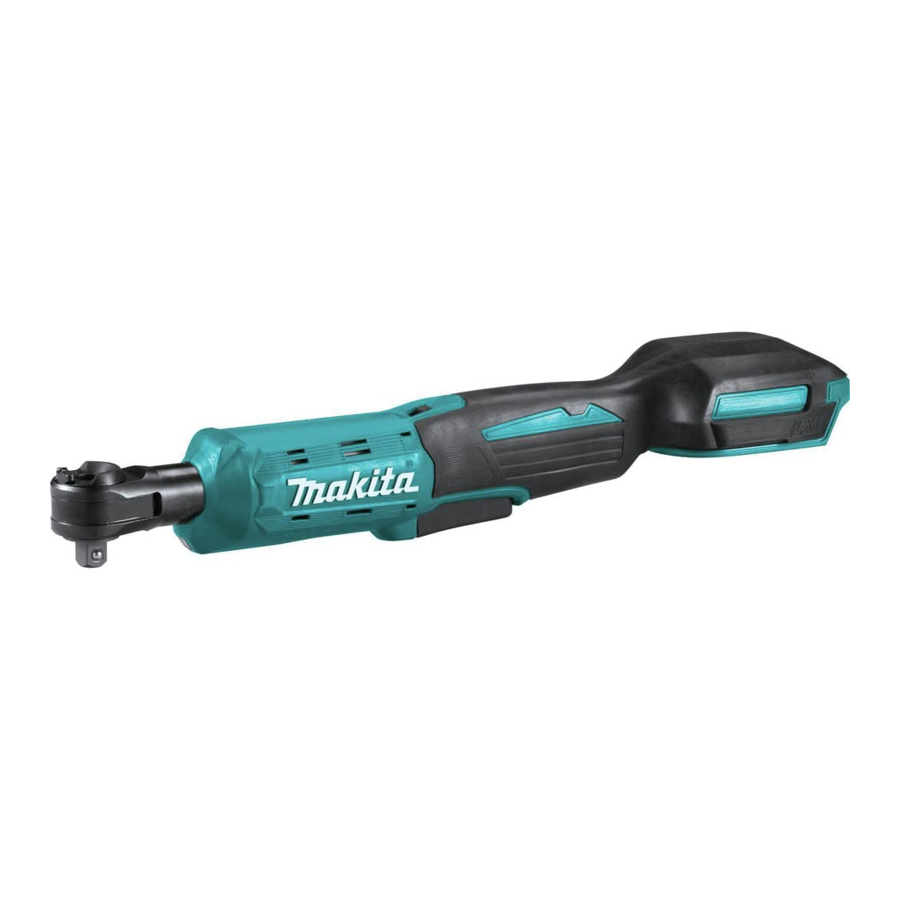

Makita XRW01 -käyttöohje

TEKNISET TIEDOT

Malli:		XRW01
Kiinnityskyvyt (manuaalisella jälkikiristyksellä)	Vakiopultti	M5 - M12 (3/16" - 1/2")
	Erittäin luja pultti	M5 - M10 (3/16" - 3/8")
Neliövääntiö		6,35 mm (1/4"), 9,5 mm (3/8")
Tyhjäkäyntinopeus		0 - 800 /min
Suurin kiinnitysmomentti		47,5 N•m (35 ft•lbs)
Kokonaispituus		369 mm (14-1/2")
Nimellisjännite		D.C. 18 V
Nettopaino		1,2 - 1,6 kg (2,6 - 3,5 lbs)

• Jatkuvan tutkimus- ja kehitysohjelmamme vuoksi tässä esitetyt tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
• Tekniset tiedot ja akkukasetit voivat vaihdella maittain.
• Paino voi vaihdella lisälaitteen/lisälaitteiden mukaan, akkukasetti mukaan lukien. Pienin ja suurin yhdistelmä EPTA-menettelyn 01/2014 mukaan on esitetty taulukossa.

Sovellettava akkukasetti ja laturi

Akkukasetti	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Laturi	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Jotkin yllä luetelluista akkukaseteista ja latureista eivät välttämättä ole saatavilla asuinalueellasi.

Käytä vain yllä lueteltuja akkukasetteja ja latureita. Muiden akkukasettien ja latureiden käyttö voi aiheuttaa vammoja ja/tai tulipalon.

TURVALLISUUSVAROITUKSET

Yleiset sähkötyökalujen turvallisuusvaroitukset

Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Kaikkien alla lueteltujen ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman.

Säilytä kaikki varoitukset ja ohjeet myöhempää käyttöä varten.

Varoituksissa esiintyvä termi "sähkötyökalu" viittaa verkkovirralla toimivaan (johdolliseen) sähkötyökaluun tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

Työalueen turvallisuus

1. Pidä työalue puhtaana ja hyvin valaistuna. Sotkuiset tai pimeät alueet altistavat onnettomuuksille.
2. Älä käytä sähkötyökaluja räjähdysvaarallisissa tiloissa, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
3. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

Sähköturvallisuus

1. Sähkötyökalujen pistotulppien on vastattava pistorasiaa. Älä koskaan muokkaa pistotulppaa millään tavalla. Älä käytä sovitepistotulppia maadoitettujen sähkötyökalujen kanssa. Muokkaamattomat pistotulpat ja yhteensopivat pistorasiat vähentävät sähköiskun riskiä.
2. Vältä kehon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun riski on suurempi, jos kehosi on maadoitettu.
3. Älä altista sähkötyökaluja sateelle tai märille olosuhteille. Veden pääsy sähkötyökaluun lisää sähköiskun riskiä.
4. Älä vahingoita johtoa. Älä koskaan käytä johtoa sähkötyökalun kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä.
5. Käytä ulkona sähkötyökalua käyttäessäsi ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan johdon käyttö vähentää sähköiskun riskiä.
6. Jos sähkötyökalun käyttö kosteassa paikassa on väistämätöntä, käytä vikavirtasuojakytkimellä (GFCI) suojattua virtalähdettä. GFCI:n käyttö vähentää sähköiskun riskiä.
7. Sähkötyökalut voivat tuottaa sähkömagneettisia kenttiä (EMF), jotka eivät ole haitallisia käyttäjälle. Sydämentahdistimen ja muiden vastaavien lääkinnällisten laitteiden käyttäjien tulisi kuitenkin ottaa yhteyttä laitteensa valmistajaan ja/tai lääkäriin saadakseen neuvoja ennen tämän sähkötyökalun käyttöä.

Henkilökohtainen turvallisuus

1. Ole valpas, tarkkaile mitä olet tekemässä ja käytä tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkenkin tarkkaamattomuus sähkötyökaluja käytettäessä voi aiheuttaa vakavan henkilövahingon.
2. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Asianmukaisissa olosuhteissa käytettävät suojavarusteet, kuten hengityssuojain, liukumattomat turvakengät, suojakypärä tai kuulosuojaimet, vähentävät henkilövahinkoja.
3. Estä tahaton käynnistyminen. Varmista, että kytkin on off-asennossa ennen kuin liität sähkötyökalun virtalähteeseen ja/tai akkuun, nostat tai kannat työkalua. Sähkötyökalujen kantaminen sormi kytkimellä tai sähkötyökalujen virran kytkeminen kytkimen ollessa päällä altistaa onnettomuuksille.
4. Poista kaikki säätöavaimet tai jakoavaimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan kiinnitetty jakoavain tai avain voi aiheuttaa henkilövahingon.
5. Älä kurota liian pitkälle. Säilytä aina oikea asento ja tasapaino. Tämä mahdollistaa sähkötyökalun paremman hallinnan odottamattomissa tilanteissa.
6. Pukeudu asianmukaisesti. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
7. Jos laitteissa on liitäntöjä pölynpoisto- ja keräysjärjestelmiä varten, varmista, että ne on kytketty ja niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaroja.
8. Älä anna työkalujen usein toistuvan käytön myötä saadun kokemuksen johtaa itsetyytyväisyyteen ja työkalujen turvallisuusperiaatteiden huomiotta jättämiseen. Huolimaton toiminta voi aiheuttaa vakavan vamman sekunnin murto-osassa.
9. Käytä aina suojalaseja suojataksesi silmäsi vammoilta käyttäessäsi sähkötyökaluja. Suojalasien on oltava Yhdysvalloissa ANSI Z87.1 -standardin mukaisia.

Työnantajan vastuulla on valvoa, että työkalujen käyttäjät ja muut välittömällä työskentelyalueella olevat henkilöt käyttävät asianmukaisia turvallisuussuojavarusteita.

Sähkötyökalun käyttö ja huolto

1. Älä pakota sähkötyökalua. Käytä oikeaa sähkötyökalua käyttötarkoitukseesi. Oikea sähkötyökalu tekee työn paremmin ja turvallisemmin sillä nopeudella, jolle se on suunniteltu.
2. Älä käytä sähkötyökalua, jos kytkin ei käynnistä ja sammuta sitä. Kaikki sähkötyökalut, joita ei voida ohjata kytkimellä, ovat vaarallisia ja ne on korjattava.
3. Irrota pistotulppa virtalähteestä ja/tai irrota akku, jos se on irrotettavissa, sähkötyökalusta ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai sähkötyökalujen varastointia. Tällaiset ennaltaehkäisevät turvallisuustoimenpiteet vähentävät sähkötyökalun tahattoman käynnistämisen riskiä.
4. Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa äläkä anna sellaisten henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalua. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
5. Huolla sähkötyökaluja ja lisävarusteita. Tarkista liikkuvien osien virheellinen kohdistus tai kiinnittyminen, osien rikkoutuminen ja muut olosuhteet, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vaurioitunut, anna se korjata ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.
6. Pidä leikkaustyökalut terävinä ja puhtaina. Oikein huolletut leikkaustyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti tartu kiinni ja niitä on helpompi hallita.
7. Käytä sähkötyökalua, lisävarusteita ja työkaluja jne. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja suoritettava työ. Sähkötyökalun käyttö muuhun kuin aiottuun toimintaan voi johtaa vaaralliseen tilanteeseen.
8. Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja vapaina öljystä ja rasvasta. Liukkaat kahvat ja tartuntapinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.
9. Älä käytä työkalua käyttäessäsi kangaskäsineitä, jotka voivat sotkeutua. Kangaskäsineiden sotkeutuminen liikkuviin osiin voi aiheuttaa henkilövahingon.

Akkutyökalun käyttö ja huolto

1. Lataa akku vain valmistajan määrittämällä laturilla. Yhdelle akkutyyppille sopiva laturi voi aiheuttaa tulipalovaaran, kun sitä käytetään toisen akkutyyppinen kanssa.
2. Käytä sähkötyökaluja vain niille erikseen suunniteltujen akkujen kanssa. Muiden akkujen käyttö voi aiheuttaa loukkaantumis- ja tulipalovaaran.
3. Kun akkua ei ole käytössä, pidä se loitolla muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat yhdistää navat. Akkunapojen oikosulku voi aiheuttaa palovammoja tai tulipalon.
4. Väärinkäytön seurauksena akusta voi vuotaa nestettä; vältä kosketusta. Jos kosketusta tapahtuu vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lisäksi lääkärin hoitoon. Akusta vuotava neste voi aiheuttaa ärsytystä tai palovammoja.
5. Älä käytä vahingoittunutta tai muokattua akkua tai työkalua. Vahingoittuneet tai muokatut akut saattavat käyttäytyä arvaamattomasti, mikä voi aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
6. Älä altista akkua tai työkalua tulelle tai liian korkealle lämpötilalle. Altistuminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen.
7. Noudata kaikkia latausohjeita ja älä lataa akkua tai työkalua ohjeissa määritellyn lämpötila-alueen ulkopuolella. Virheellinen lataaminen tai lataaminen määritellyn alueen ulkopuolisissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalovaaraa.

Huolto

1. Anna pätevän korjaushenkilön huoltaa sähkötyökalusi käyttämällä vain identtisiä varaosia. Tämä varmistaa, että sähkötyökalun turvallisuus säilyy.
2. Älä koskaan huolla vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut huoltoliikkeet.
3. Noudata ohjeita lisävarusteiden voitelussa ja vaihdossa.
4. Älä muokkaa tai yritä korjata laitetta tai akkua, paitsi käyttö- ja huolto-ohjeissa mainituissa tapauksissa.

Symbolit

Seuraavat symbolit on käytössä työkalussa.

Akkukäyttöisen räikkävääntimen turvallisuusvaroitukset

1. Pidä sähkötyökalusta kiinni eristetyistä tartuntapinnoista, kun suoritat toimenpiteen, jossa kiinnitin voi koskettaa piilossa olevaa johdotusta. Kiinnittimet, jotka koskettavat jännitteistä johtoa, voivat tehdä sähkötyökalun paljaista metalliosista jännitteisiä ja aiheuttaa käyttäjälle sähköiskun.
2. Pidä työkalusta tukevasti kiinni.
3. Varmista aina, että sinulla on tukeva jalansija. Varmista, ettei ketään ole alapuolella, kun käytät työkalua korkeissa paikoissa.
4. Käytä kuulosuojaimia.
5. Tarkista isohylsy huolellisesti kulumisen, halkeamien tai vaurioiden varalta ennen asennusta.
6. Pidä kädet loitolla pyörivistä osista.
7. Älä koske räikkäpäähän, isohylsyyn, pulttiin, mutteriin tai työkappaleeseen heti pitkäaikaisen käytön jälkeen. Ne voivat olla erittäin kuumia ja polttaa ihoa.

SÄILYTÄ NÄMÄ OHJEET.

ÄLÄ anna tuotteen käyttömukavuuden tai siihen perehtymisen (toistuvan käytön perusteella) korvata tuotteen turvallisuusohjeiden noudattamista. VÄÄRINKÄYTTÖ tai turvallisuusohjeiden noudattamatta jättäminen tässä käyttöohjeessa voi aiheuttaa vakavan henkilövahingon.

Akun tärkeät turvallisuusohjeet

1. Ennen akun käyttöä, lue kaikki ohjeet ja varoitusmerkinnät (1) akkulaturissa, (2) akussa ja (3) akkua käyttävässä tuotteessa.
2. Älä pura tai peukaloi akkua. Se voi aiheuttaa tulipalon, liiallisen kuumenemisen tai räjähdyksen.
3. Jos käyttöaika on lyhentynyt huomattavasti, lopeta käyttö välittömästi. Se voi aiheuttaa ylikuumenemisen, mahdollisia palovammoja ja jopa räjähdyksen.
4. Jos elektrolyyttiä pääsee silmiin, huuhtele ne puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon. Se voi johtaa näön menetykseen.
5. Älä oikosulje akkua:
   1. Älä koske liittimiin millään johtavalla materiaalilla.
   2. Vältä akun säilyttämistä astiassa muiden metalliesineiden, kuten naulojen, kolikoiden jne. kanssa.
   3. Älä altista akkua vedelle tai sateelle.

Akun oikosulku voi aiheuttaa suuren virran, ylikuumenemisen, mahdollisia palovammoja ja jopa rikkoutumisen.

6. Älä säilytä tai käytä työkalua ja akkua paikoissa, joissa lämpötila voi nousta yli 50 °C:seen.
7. Älä polta akkua, vaikka se olisi pahasti vaurioitunut tai täysin loppuun kulunut. Akku voi räjähtää tulessa.
8. Älä naulaa, leikkaa, murskaa, heitä tai pudota akkua tai lyö sitä kovaa esinettä vasten. Tällainen toiminta voi aiheuttaa tulipalon, liiallisen kuumenemisen tai räjähdyksen.
9. Älä käytä vahingoittunutta akkua.
10. Sisältämäsi litiumioniakut ovat vaarallisia aineita koskevan lainsäädännön alaisia. Kaupallisissa kuljetuksissa, esim. kolmansien osapuolten, huolitsijoiden toimesta, on noudatettava erityisiä pakkaus- ja merkintävaatimuksia. Lähetettävän tuotteen valmistelua varten on kysyttävä neuvoa vaarallisten aineiden asiantuntijalta. Huomioi myös mahdollisesti tarkemmat kansalliset määräykset. Teippaa tai peitä avoimet kontaktit ja pakkaa akku siten, että se ei pääse liikkumaan pakkauksessa.
11. Kun hävität akun, poista se työkalusta ja hävitä se turvallisessa paikassa. Noudata paikallisia akkujen hävittämistä koskevia määräyksiä.
12. Käytä akkuja vain Makitan määrittelemissä tuotteissa. Akkujen asentaminen vaatimustenvastaisiin tuotteisiin voi aiheuttaa tulipalon, liiallisen kuumenemisen, räjähdyksen tai elektrolyytin vuotamisen.
13. Jos työkalua ei käytetä pitkään aikaan, akku on irrotettava työkalusta.
14. Akku voi kuumentua käytön aikana ja sen jälkeen, mikä voi aiheuttaa palovammoja tai alhaisen lämpötilan aiheuttamia palovammoja. Kiinnitä huomiota kuumien akkujen käsittelyyn.
15. Älä koske työkalun liittimeen heti käytön jälkeen, koska se voi kuumentua riittävästi aiheuttaen palovammoja.
16. Älä päästä lastuja, pölyä tai maata juuttumaan akun liittimiin, reikiin ja uriin. Se voi johtaa huonoon suorituskykyyn tai työkalun tai akun rikkoutumiseen.
17. Ellei työkalu tue käyttöä suurjännitteisten sähkölinjojen lähellä, älä käytä akkua suurjännitteisten sähkölinjojen lähellä. Se voi johtaa työkalun tai akun toimintahäiriöön tai rikkoutumiseen.
18. Pidä akku poissa lasten ulottuvilta.

SÄILYTÄ NÄMÄ OHJEET.

Käytä vain aitoja Makita-akkuja. Muiden kuin aitojen Makita-akkujen tai muutettujen akkujen käyttö voi johtaa akun rikkoutumiseen, mikä aiheuttaa tulipaloja, henkilövahinkoja ja vaurioita. Se mitätöi myös Makita-takuun Makita-työkalulle ja -laturille.

Vinkkejä akun käyttöiän maksimoimiseksi

1. Lataa akku ennen kuin se on täysin tyhjentynyt. Lopeta aina työkalun käyttö ja lataa akku, kun huomaat työkalun tehon heikkenevän.
2. Älä koskaan lataa täyteen ladattua akkua. Ylilataus lyhentää akun käyttöikää.
3. Lataa akku huoneenlämmössä 10 °C - 40 °C. Anna kuuman akun jäähtyä ennen lataamista.
4. Kun et käytä akkua, irrota se työkalusta tai laturista.
5. Lataa akku, jos et käytä sitä pitkään aikaan (yli kuusi kuukautta).

TOIMINTAKUVAUS

Varmista aina, että työkalu on kytketty pois päältä ja että akku on irrotettu, ennen kuin säädät tai tarkistat työkalun toimintoja.

Akun asentaminen tai irrottaminen

Kytke työkalu aina pois päältä ennen akun asentamista tai irrottamista. Pidä työkalusta ja akusta tukevasti kiinni, kun asennat tai irrotat akkua. Jos et pidä työkalusta ja akusta tukevasti kiinni, ne voivat päästä putoamaan käsistäsi ja vahingoittaa työkalua ja akkua sekä aiheuttaa henkilövahingon.

1. Punainen merkkivalo
2. Painike
3. Akku

Irrota akku liu’uttamalla se ulos työkalusta samalla, kun liu’utat akun etupuolella olevaa painiketta.

Asenna akku kohdistamalla akun kieleke kotelon uraan ja liu’uttamalla akku paikalleen. Työnnä akku kokonaan sisään, kunnes se lukittuu paikalleen pienellä napsahduksella. Jos punainen merkkivalo näkyy painikkeen yläpuolella, akku ei ole lukittunut täysin.

Asenna akku aina kokonaan, kunnes punainen merkkivalo ei ole näkyvissä. Muussa tapauksessa akku voi pudota vahingossa ulos työkalusta ja aiheuttaa vammoja sinulle tai muille lähellä oleville henkilöille. Älä asenna akkua väkisin. Jos akku ei liu’u helposti sisään, sitä ei ole asennettu oikein.

Työkalun/akun suojajärjestelmä

Työkalu on varustettu työkalun/akun suojajärjestelmällä. Järjestelmä katkaisee virran automaattisesti pidentääkseen työkalun ja akun käyttöikää. Työkalu pysähtyy automaattisesti käytön aikana, jos työkalu tai akku joutuu johonkin seuraavista tilanteista:

Ylikuormitussuojaus
Tämä suojaus toimii, kun työkalua käytetään tavalla, joka aiheuttaa sen ottavan epänormaalin suuren virran. Tässä tilanteessa sammuta työkalu ja lopeta toiminto, joka aiheutti työkalun ylikuormituksen. Käynnistä sitten työkalu uudelleen.

Ylikuumenemissuojaus
Kun työkalu on ylikuumentunut, se pysähtyy automaattisesti ja merkkivalo alkaa vilkkua. Tässä tilanteessa anna työkalun ja akun jäähtyä ennen kuin käynnistät työkalun uudelleen.

Liiallisen purkautumisen suojaus
Tämä suojaus toimii, kun akun jäljellä oleva kapasiteetti on vähissä. Tässä tilanteessa irrota akku työkalusta ja lataa se.

Jäljellä olevan akun kapasiteetin ilmaiseminen

Vain akuille, joissa on merkkivalo

1. Merkkivalot
2. Tarkistuspainike

Paina akun tarkistuspainiketta ilmaistaksesi akun jäljellä olevan kapasiteetin. Merkkivalot syttyvät muutamaksi sekunniksi.

Merkkivalot			Jäljellä oleva kapasiteetti
Päällä	Pois päältä	Vilkkuu
			75–100 %
			50–75 %
			25–50 %
			0–25 %
			Lataa akku.
			Akussa saattaa olla toimintahäiriö.

HUOMAA: Käyttöolosuhteista ja ympäristön lämpötilasta riippuen ilmoitus voi poiketa hieman todellisesta kapasiteetista.

HUOMAA: Ensimmäinen (vasemmanpuoleisin) merkkivalo vilkkuu, kun akun suojajärjestelmä toimii.

Kytkimen toiminta

Ennen kuin asennat akun työkaluun, tarkista aina, että kytkinvipu toimii oikein ja palautuu "OFF" (pois)-asentoon, kun se vapautetaan.

Käynnistä työkalu vetämällä kytkinvivusta. Työkalun nopeutta lisätään lisäämällä painetta kytkinvipuun. Vapauta kytkinvipu pysäyttääksesi työkalun.

1. Kytkinvipu

HUOMAA: Työkalu pysähtyy automaattisesti, jos pidät kytkintä painettuna noin 1 minuutin ajan.

Lukitusvipu on asennettu estämään kytkinvivun tahattoman vetämisen.

Kun lukitusvipu on lukitusasennossa , kytkinvipua ei voi käyttää. Kun lukitusvipu on lukituksen avausasennossa , kytkinvipua voi käyttää.

1. Lukitusvipu
2. Lukitus
3. Lukituksen avaus

Kun et käytä työkalua, liu’uta lukitusvipu aina lukitusasentoon .

Sähköjarru

Tämä työkalu on varustettu sähköjarrulla. Jos työkalu ei toistuvasti pysähdy nopeasti kytkinvivun vapauttamisen jälkeen, vie työkalu huollettavaksi valtuutettuun Makita-huoltoliikkeeseen.

Etulampun sytyttäminen

Älä katso valoon tai suoraan valonlähteeseen.

Sytytä lamppu vetämällä kytkinvivusta. Lamppu palaa niin kauan kuin kytkinvipua pidetään vedettynä. Valo sammuu automaattisesti noin 10 sekunnin kuluttua kytkinvivun vapauttamisesta.

1. Kytkinvipu
2. Lamppu

HUOMAUTUS: Kun työkalu on ylikuumentunut, lamppu vilkkuu. Anna työkalun jäähtyä kokonaan ennen kuin käytät sitä uudelleen.

HUOMAUTUS: Pyyhi lian pois lampun linssistä kuivalla liinalla. Varo naarmuttamasta lampun linssiä, sillä se voi heikentää valaistusta.

Suunnanvaihtovivun toiminta

Tarkista aina pyörimissuunta ennen käyttöä. Käytä suunnanvaihtovipua vasta, kun työkalu on pysähtynyt kokonaan. Pyörimissuunnan muuttaminen ennen työkalun pysähtymistä voi vahingoittaa työkalua.

Tässä työkalussa on suunnanvaihtovipu pyörimissuunnan muuttamiseksi. Käännä suunnanvaihtovipu A-puolelle myötäpäiväiseen pyörimiseen tai B-puolelle vastapäiväiseen pyörimiseen. Varmista, että suunnanvaihtovipu on käännetty kokonaan napsahduksella.

1. Suunnanvaihtovipu

KOKOONPANO

Varmista aina, että työkalu on kytketty pois päältä ja että akku on irrotettu, ennen kuin teet mitään töitä työkalulle.

Hylsyadapterin asentaminen tai irrottaminen

Asenna hylsyadapteri työntämällä se adapterin reikään, kunnes se lukittuu paikalleen.

1. Hylsyadapteri
2. Adapterin reikä

Irrota hylsyadapteri työntämällä esimerkiksi ruuvimeisselin kaltainen tikku hylsyadapterin takaosaan ja napauttamalla sitä sitten varovasti.

1. Hylsyadapteri
2. Ruuvimeisseli

HUOMAUTUS: Pidä irrotuksen aikana hylsyadapterista kiinni, jotta se ei putoa työkalusta.

Hylsyn asentaminen tai irrottaminen

Varmista ennen käyttöä, että hylsy on lukittu kunnolla hylsyyn. adapteri. Hylsyn puutteellinen kiinnitys voi aiheuttaa vammoja.

HUOMAUTUS: Käytä aina oikean kokoista hylsyä pultille/mutterille. Väärän kokoinen hylsy johtaa epätasaiseen kiinnitysmomenttiin ja/tai pultin/mutterin vaurioitumiseen. Asenna hylsy työntämällä se hylsyadapteriin, kunnes se lukittuu paikalleen. Irrota hylsy vetämällä se yksinkertaisesti irti.

1. Hylsy
2. Hylsyadapteri

KÄYTTÖ

Pidä työkalusta tiukasti kiinni erityisesti silloin, kun pultti/mutteri saavuttaa istukka-asennon. Hylsy lakkaa pyörimästä ja moottorin reaktio synnyttää hetkellisen välyksen, joka pyörittää työkalua.

HUOMAUTUS: Pidä työkalua suunnattuna suoraan pulttiin/mutteriin.

Pidä työkalusta tiukasti kiinni ja aseta hylsy pultin/mutterin päälle. Kytke työkalu päälle ja kiinnitä. Kun pultti/mutteri saavuttaa istukka-asennon, työkalu pysähtyy automaattisesti.

Työkalu toimii myös ilman hylsyä. Adapterin reikä voi kiinnittää M8 (5/16") pultin/mutterin. (toimii 13 mm:n hylsynä)

Käyttäminen käsityökaluna

Voit käyttää työkalua käsikäyttöisenä räikkäavaimena kääntämällä työkalua nuolien suuntaan kuvan mukaisesti. Erityisesti jäykän pultin/mutterin löysäämisessä, löysää se ensin käsin ja kytke sitten työkalu päälle.

HUOMAUTUS: Liiallinen kiinnitysmomentti voi vahingoittaa pulttia/mutteria, hylsyä tai työkalua.

HUOLTO

Varmista aina, että työkalu on kytketty pois päältä ja että akku on irrotettu, ennen kuin yrität suorittaa tarkastusta tai huoltoa.

HUOMAUTUS: Älä koskaan käytä bensiiniä, bentseeniä, tinneriä, alkoholia tai vastaavaa. Värimuutoksia, muodonmuutoksia tai halkeamia voi ilmetä.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN säilyttämiseksi korjaukset, muut huoltotoimenpiteet tai säädöt tulee suorittaa valtuutetuissa Makita- tai tehdashuoltokeskuksissa käyttäen aina Makitan varaosia.

LISÄVARUSTEET

Näitä lisävarusteita tai kiinnikkeitä suositellaan käytettäväksi tässä käyttöoppaassa määritellyn Makita-työkalusi kanssa. Muiden lisävarusteiden tai kiinnikkeiden käyttö voi aiheuttaa henkilövahinkojen vaaran. Käytä lisävarusteita tai kiinnikkeitä vain niiden ilmoitettuun tarkoitukseen.

Jos tarvitset apua näitä lisävarusteita koskevissa lisätiedoissa, kysy paikallisesta Makita-huoltokeskuksesta.

• Hylsy
• Hylsyadapteri
• Makitan aito akku ja laturi

HUOMAUTUS: Jotkin luettelossa olevat tuotteet voivat sisältyä työkalupakettiin vakiovarusteina. Ne voivat vaihdella maittain.

MAKITA RAJOITETTU TAKUU
Katso tuotteeseen sovellettavat ajantasaiset takuuehdot liitteenä olevasta takuulehtisestä. Jos liitteenä olevaa takuulehtistä ei ole saatavilla, katso takuutiedot, jotka on esitetty alla olevalla verkkosivustolla kyseiselle maalle.
Yhdysvallat: www.makitatools.com
Kanada: www.makita.ca
Muut maat: www.makita.com
