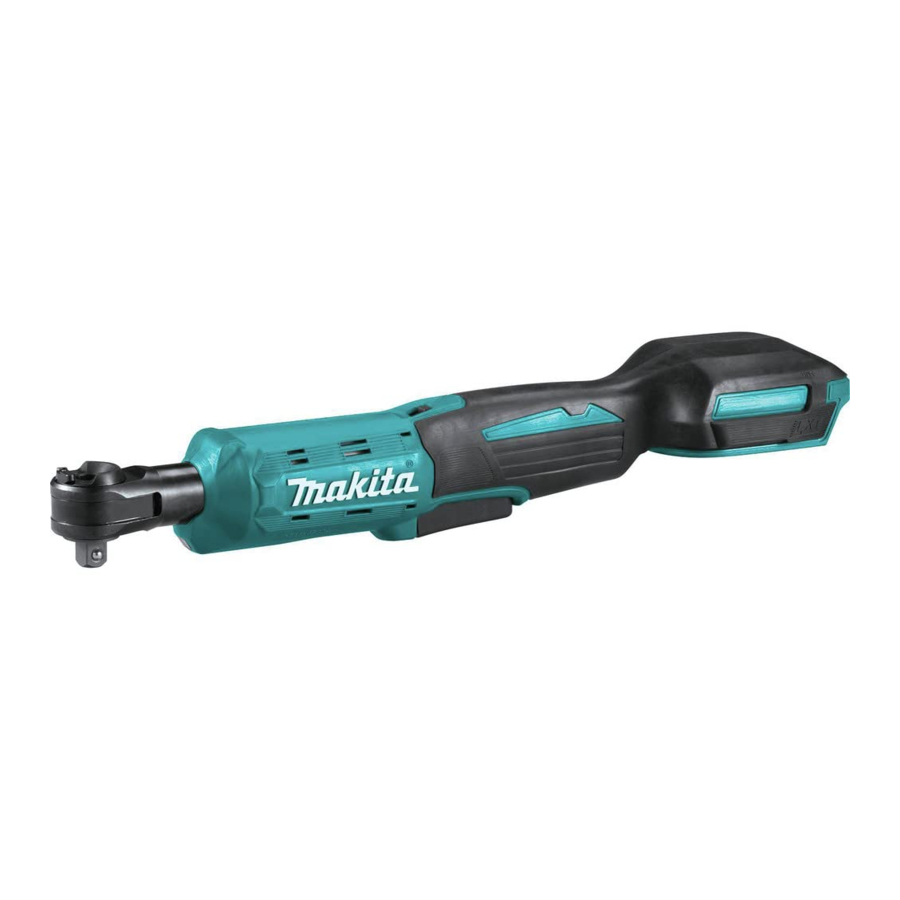

Manuali Makita XRW01

SPECIFIKIMET

Modeli:		XRW01
Kapacitetet e fiksimit (me ri-shtrëngim manual)	Bolt standard	M5 - M12 (3/16" - 1/2")
	Bolt me tensilitet të lartë	M5 - M10 (3/16" - 3/8")
Shtylla katrore		6.35 mm (1/4"), 9.5 mm (3/8")
Shpejtësia pa ngarkesë		0 - 800 /min
Torque maksimale e fiksimit		47.5 N•m (35 ft•lbs)
Gjatësia e përgjithshme		369 mm (14-1/2")
Tensioni i vlerësuar		D.C. 18 V
Pesha neto		1.2 - 1.6 kg (2.6 - 3.5 lbs)

• Për shkak të programit tonë të vazhdueshëm të hulumtimit dhe zhvillimit, specifikimet këtu mund të ndryshojnë pa njoftim.
• Specifikimet dhe fisheku i baterisë mund të ndryshojnë nga vendi në vend.
• Pesha mund të ndryshojë në varësi të lidhjes(ve), duke përfshirë fishekun e baterisë. Kombinimet më të lehta dhe më të rënda, sipas EPTA-Procedure 01/2014, tregohen në tabelë.

Fisheku i zbatueshëm i baterisë dhe karikuesi

Fisheku i baterisë	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Karikuesi	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Disa nga fishekët e baterive dhe karikuesit e listuar më sipër mund të mos jenë të disponueshëm në varësi të rajonit tuaj të banimit.

Përdorni vetëm fishekët e baterive dhe karikuesit e listuar më sipër. Përdorimi i ndonjë fisheku dhe karikuesi tjetër baterie mund të shkaktojë lëndime dhe/ose zjarr.

PARALAJMËRIME PËR SIGURINË

Paralajmërime të përgjithshme për sigurinë e veglave të rrymës

Lexoni të gjitha paralajmërimet e sigurisë, udhëzimet, ilustrimet dhe specifikimet e ofruara me këtë veglë elektrike. Dështimi për të ndjekur të gjitha udhëzimet e listuara më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim të rëndë.

Ruani të gjitha paralajmërimet dhe udhëzimet për referencë të ardhshme.

Termi "veglë elektrike" në paralajmërime i referohet veglës elektrike që funksionon me rrymë (me kabllo) ose veglës elektrike që funksionon me bateri (pa kabllo).

Siguria e zonës së punës

1. Mbajeni zonën e punës të pastër dhe të ndriçuar mirë. Zonat e rrëmujshme ose të errëta ftojnë aksidente.
2. Mos përdorni veglat elektrike në atmosfera shpërthyese, si në prani të lëngjeve, gazeve ose pluhurit të ndezshëm. Veglat elektrike krijojnë shkëndija që mund të ndezin pluhurin ose tymrat.
3. Mbajini fëmijët dhe spektatorët larg ndërsa përdorni një veglë elektrike. Shpërqendrimet mund t'ju bëjnë të humbni kontrollin.

Siguria elektrike

1. Spinat e veglave elektrike duhet të përputhen me prizën. Asnjëherë mos e modifikoni spinën në asnjë mënyrë. Mos përdorni asnjë spinë përshtatëse me veglat elektrike të tokëzuara. Spinat e pamodifikuara dhe prizat e duhura do të zvogëlojnë rrezikun e goditjes elektrike.
2. Shmangni kontaktin trupor me sipërfaqet e tokëzuara, të tilla si tubat, radiatorët, sobat dhe frigoriferët. Ekziston një rrezik i shtuar i goditjes elektrike nëse trupi juaj është i tokëzuar.
3. Mos i ekspozoni veglat elektrike ndaj shiut ose kushteve të lagështa. Hyrja e ujit në një veglë elektrike do të rrisë rrezikun e goditjes elektrike.
4. Mos e keqpërdorni kordonin. Asnjëherë mos e përdorni kordonin për të mbajtur, tërhequr ose shkëputur veglën elektrike. Mbajeni kordonin larg nxehtësisë, vajit, skajeve të mprehta ose pjesëve lëvizëse. Kordonët e dëmtuar ose të ngatërruar rrisin rrezikun e goditjes elektrike.
5. Kur përdorni një veglë elektrike jashtë, përdorni një kordon zgjatues të përshtatshëm për përdorim të jashtëm. Përdorimi i një kordoni të përshtatshëm për përdorim të jashtëm zvogëlon rrezikun e goditjes elektrike.
6. Nëse përdorimi i një vegle elektrike në një vend të lagësht është i pashmangshëm, përdorni një furnizim të mbrojtur nga ndërprerësi i qarkut të defektit tokësor (GFCI). Përdorimi i një GFCI zvogëlon rrezikun e goditjes elektrike.
7. Veglat elektrike mund të prodhojnë fusha elektromagnetike (EMF) që nuk janë të dëmshme për përdoruesin. Megjithatë, përdoruesit e stimuluesve kardiakë dhe pajisjeve të tjera të ngjashme mjekësore duhet të kontaktojnë prodhuesin e pajisjes së tyre dhe/ose mjekun për këshilla përpara se të përdorin këtë veglë elektrike.

Siguria personale

1. Qëndroni vigjilent, shikoni atë që po bëni dhe përdorni mendjen e shëndoshë kur përdorni një veglë elektrike. Mos përdorni një veglë elektrike kur jeni të lodhur ose nën ndikimin e drogave, alkoolit ose ilaçeve. Një moment pakujdesie gjatë përdorimit të veglave elektrike mund të rezultojë në lëndim të rëndë personal.
2. Përdorni pajisje mbrojtëse personale. Vesh gjithmonë mbrojtje për sytë. Pajisjet mbrojtëse të tilla si maskë pluhuri, këpucë sigurie jo të rrëshqitshme, helmetë ose mbrojtje dëgjimi të përdorura për kushte të përshtatshme do të zvogëlojnë lëndimet personale.
3. Parandaloni fillimin e paqëllimshëm. Sigurohuni që çelësi të jetë në pozicionin e fikur përpara se të lidheni me burimin e energjisë dhe/ose paketën e baterisë, duke marrë ose mbajtur veglën. Mbajtja e veglave elektrike me gishtin tuaj në çelës ose aktivizimi i veglave elektrike që e kanë çelësin ndezur fton aksidente.
4. Hiqni çdo çelës rregullues ose çelës përpara se të ndizni veglën elektrike. Një çelës ose një çelës i lënë i bashkangjitur në një pjesë rrotulluese të veglës elektrike mund të rezultojë në lëndim personal.
5. Mos e teproni. Mbani gjithmonë qëndrim dhe ekuilibër të duhur. Kjo mundëson kontroll më të mirë të veglës elektrike në situata të papritura.
6. Vishuni siç duhet. Mos vishni rroba të gjera ose bizhuteri. Mbajeni flokët, veshjet dhe dorezat larg pjesëve lëvizëse. Rrobat e gjera, bizhuteritë ose flokët e gjatë mund të kapen në pjesët lëvizëse.
7. Nëse ofrohen pajisje për lidhjen e instalimeve të nxjerrjes dhe grumbullimit të pluhurit, sigurohuni që ato të jenë të lidhura dhe të përdoren siç duhet. Përdorimi i grumbullimit të pluhurit mund të zvogëlojë rreziqet që lidhen me pluhurin.
8. Mos lejoni që njohja e fituar nga përdorimi i shpeshtë i veglave t'ju lejojë të bëheni të vetëkënaqur dhe të injoroni parimet e sigurisë së veglave. Një veprim i pakujdesshëm mund të shkaktojë lëndim të rëndë brenda një fraksioni të sekondës.
9. Vishni gjithmonë syze mbrojtëse për të mbrojtur sytë tuaj nga lëndimet kur përdorni veglat elektrike. Syzet duhet të jenë në përputhje me ANSI Z87.1 në SHBA.

Është përgjegjësi e punëdhënësit të zbatojë përdorimin e pajisjeve mbrojtëse të sigurisë nga operatorët e veglave dhe nga persona të tjerë në zonën e punës.

Përdorimi dhe kujdesi i veglës elektrike

1. Mos e detyroni veglën elektrike. Përdorni veglën elektrike të saktë për aplikimin tuaj. Vegla elektrike e saktë do ta bëjë punën më mirë dhe më të sigurt me shpejtësinë për të cilën është projektuar.
2. Mos e përdorni veglën elektrike nëse çelësi nuk e ndez dhe fik atë. Çdo veglë elektrike që nuk mund të kontrollohet me çelës është e rrezikshme dhe duhet riparuar.
3. Shkëputni spinën nga burimi i energjisë dhe/ose hiqni paketën e baterisë, nëse është e shkëputshme, nga vegla elektrike përpara se të bëni ndonjë rregullim, të ndryshoni aksesorët ose të ruani veglat elektrike. Masa të tilla parandaluese të sigurisë zvogëlojnë rrezikun e fillimit të veglës elektrike aksidentalisht.
4. Ruani veglat elektrike të papërdorura jashtë mundësive të fëmijëve dhe mos lejoni që personat e panjohur me veglën elektrike ose këto udhëzime të përdorin veglën elektrike. Veglat elektrike janë të rrezikshme në duart e përdoruesve të patrajnuar.
5. Mbani veglat elektrike dhe aksesorët. Kontrolloni për keq-rreshtim ose lidhje të pjesëve lëvizëse, thyerje të pjesëve dhe çdo gjendje tjetër që mund të ndikojë në funksionimin e veglës elektrike. Nëse është e dëmtuar, riparojeni veglën elektrike përpara përdorimit. Shumë aksidente shkaktohen nga veglat elektrike të mirëmbajtura keq.
6. Mbajini veglat prerëse të mprehta dhe të pastra. Veglat prerëse të mirëmbajtura siç duhet me skaje prerëse të mprehta kanë më pak gjasa të lidhen dhe janë më të lehta për t'u kontrolluar.
7. Përdorni veglën elektrike, aksesorët dhe bitët e veglës etj. në përputhje me këto udhëzime, duke marrë parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglës elektrike për operacione të ndryshme nga ato të synuara mund të rezultojë në një situatë të rrezikshme.
8. Mbani dorezat dhe sipërfaqet kapëse të thata, të pastra dhe pa vaj dhe yndyrë. Dorezat e rrëshqitshme dhe sipërfaqet kapëse nuk lejojnë trajtim dhe kontroll të sigurt të veglës në situata të papritura.
9. Kur përdorni veglën, mos vishni doreza pune prej pëlhure që mund të ngatërrohen. Ngatërrimi i dorezave të punës prej pëlhure në pjesët lëvizëse mund të rezultojë në lëndim personal.

Përdorimi dhe kujdesi i veglës me bateri

1. Rimbusheni vetëm me karikuesin e specifikuar nga prodhuesi. Një karikues që është i përshtatshëm për një lloj pakete baterie mund të krijojë një rrezik zjarri kur përdoret me një paketë tjetër baterie.
2. Përdorni veglat elektrike vetëm me pako baterie të caktuara posaçërisht. Përdorimi i çdo pakoje tjetër baterie mund të krijojë një rrezik lëndimi dhe zjarri.
3. Kur paketa e baterisë nuk është në përdorim, mbajeni atë larg objekteve të tjera metalike, si kapëse letrash, monedha, çelësa, gozhdë, vida ose objekte të tjera të vogla metalike, që mund të krijojnë një lidhje nga një terminal në tjetrin. Shkurtimi i terminaleve të baterisë së bashku mund të shkaktojë djegie ose zjarr.
4. Nën kushte abuzive, lëngu mund të nxirret nga bateria; shmangni kontaktin. Nëse ndodh aksidentalisht kontakti, shpëlajeni me ujë. Nëse lëngu bie në kontakt me sytë, kërkoni ndihmë mjekësore shtesë. Lëngu i nxjerrë nga bateria mund të shkaktojë acarim ose djegie.
5. Mos përdorni një paketë baterie ose veglë që është e dëmtuar ose e modifikuar. Bateritë e dëmtuara ose të modifikuara mund të shfaqin sjellje të paparashikueshme që rezultojnë në zjarr, shpërthim ose rrezik lëndimi.
6. Mos e ekspozoni një paketë baterie ose veglë ndaj zjarrit ose temperaturës së tepërt. Ekspozimi ndaj zjarrit ose temperaturës mbi 130°C mund të shkaktojë shpërthim.
7. Ndiqni të gjitha udhëzimet e karikimit dhe mos e karikoni paketën e baterisë ose veglën jashtë intervalit të temperaturës së specifikuar në udhëzime. Karikimi i pahijshëm ose në temperatura jashtë intervalit të specifikuar mund të dëmtojë baterinë dhe të rrisë rrezikun e zjarrit.

Servisimi

1. Bëjeni servisimin e veglës elektrike nga një person i kualifikuar për riparime duke përdorur vetëm pjesë zëvendësuese identike. Kjo do të sigurojë që siguria e veglës elektrike të mbahet.
2. Asnjëherë mos servisni pako baterish të dëmtuara. Servisimi i pako baterish duhet të kryhet vetëm nga prodhuesi ose ofruesit e autorizuar të shërbimit.
3. Ndiqni udhëzimet për lubrifikimin dhe ndërrimin e aksesorëve.
4. Mos e modifikoni ose përpiquni të riparoni pajisjen ose paketën e baterisë përveçse siç tregohet në udhëzimet për përdorim dhe kujdes.

Simbolet

Sa vijon tregojnë simbolet e përdorura për veglën.

Paralajmërimet e sigurisë për çelësin rrotullues pa tela

1. Mbajeni veglën elektrike nga sipërfaqet e izoluara të kapjes, kur kryeni një operacion ku fiksuesi mund të kontaktojë instalimet elektrike të fshehura. Fiksuesit që kontaktojnë një tel "të tensionuar" mund t'i bëjnë pjesët metalike të ekspozuara të veglës elektrike "të tensionuara" dhe mund t'i japin operatorit një goditje elektrike.
2. Mbajeni veglën fort.
3. Sigurohuni gjithmonë që të keni një qëndrim të fortë. Sigurohuni që askush të mos jetë poshtë kur e përdorni veglën në vende të larta.
4. Vishni mbrojtëse për veshët.
5. Kontrolloni me kujdes prizën e goditjes për konsumim, çarje ose dëmtime përpara instalimit.
6. Mbani duart larg pjesëve rrotulluese.
7. Mos e prekni kokën e rrotulluesit, prizën e goditjes, bulonën, dadon ose pjesën e punës menjëherë pas funksionimit të gjatë. Ato mund të jenë jashtëzakonisht të nxehta dhe mund t'ju djegin lëkurën.

RUANI KËTO UDHËZIME.

MOS lejoni që rehatia ose njohja me produktin (e fituar nga përdorimi i përsëritur) të zëvendësojë respektimin e rreptë të rregullave të sigurisë për produktin në fjalë. KEQPËRDORIMI ose mosrespektimi i rregullave të sigurisë të shprehura në këtë manual udhëzimi mund të shkaktojë dëmtime serioze personale.

Udhëzime të rëndësishme sigurie për fishekun e baterisë

1. Përpara përdorimit të fishekut të baterisë, lexoni të gjitha udhëzimet dhe shenjat paralajmëruese në (1) karikuesin e baterisë, (2) baterinë dhe (3) produktin që përdor baterinë.
2. Mos e çmontoni ose ndryshoni fishekun e baterisë. Mund të rezultojë në zjarr, nxehtësi të tepërt ose shpërthim.
3. Nëse koha e funksionimit është shkurtuar jashtëzakonisht shumë, ndaloni funksionimin menjëherë. Mund të rezultojë në rrezik mbinxehjeje, djegie të mundshme dhe madje edhe shpërthim.
4. Nëse elektroliti ju futet në sy, shpëlajini me ujë të pastër dhe kërkoni menjëherë ndihmë mjekësore. Mund të rezultojë në humbjen e shikimit tuaj.
5. Mos e shkurtoni fishekun e baterisë:
   1. Mos i prekni terminalet me ndonjë material përçues.
   2. Shmangni ruajtjen e fishekut të baterisë në një enë me objekte të tjera metalike si gozhdë, monedha, etj.
   3. Mos e ekspozoni fishekun e baterisë ndaj ujit ose shiut.

Një shkurtim i baterisë mund të shkaktojë një rrjedhë të madhe rryme, mbinxehje, djegie të mundshme dhe madje edhe një prishje.

6. Mos e ruani dhe përdorni veglën dhe fishekun e baterisë në vende ku temperatura mund të arrijë ose të kalojë 50°C (122°F).
7. Mos e digjni fishekun e baterisë edhe nëse është dëmtuar rëndë ose është konsumuar plotësisht. Fisheku i baterisë mund të shpërthejë në zjarr.
8. Mos gozhdoni, prisni, shtypni, hidhni, rrëzoni fishekun e baterisë ose mos e goditni kundër një objekti të fortë fishekun e baterisë. Një sjellje e tillë mund të rezultojë në zjarr, nxehtësi të tepërt ose shpërthim.
9. Mos përdorni një bateri të dëmtuar.
10. Bateritë litium-jon të përfshira i nënshtrohen kërkesave të Legjislacionit për Mallrat e Rrezikshme. Për transportet komerciale, p.sh. nga palë të treta, agjentët e transportit, duhet të respektohen kërkesa të veçanta për paketimin dhe etiketimin. Për përgatitjen e artikullit që do të transportohet, kërkohet konsulta me një ekspert për materialin e rrezikshëm. Ju lutemi, gjithashtu, të respektoni rregulloret kombëtare ndoshta më të detajuara. Ngjitni ose maskoni kontaktet e hapura dhe paketoni baterinë në atë mënyrë që të mos lëvizë nëpër paketim.
11. Kur hidhni fishekun e baterisë, hiqeni atë nga vegla dhe hidheni në një vend të sigurt. Ndiqni rregulloret tuaja lokale në lidhje me asgjësimin e baterisë.
12. Përdorni bateritë vetëm me produktet e specifikuara nga Makita. Instalimi i baterive në produkte jo në përputhje mund të rezultojë në zjarr, nxehtësi të tepërt, shpërthim ose rrjedhje të elektrolitit.
13. Nëse vegla nuk përdoret për një periudhë të gjatë kohore, bateria duhet të hiqet nga vegla.
14. Gjatë dhe pas përdorimit, fisheku i baterisë mund të nxehet, gjë që mund të shkaktojë djegie ose djegie në temperaturë të ulët. Kushtojini vëmendje trajtimit të fishekëve të nxehtë të baterisë.
15. Mos e prekni terminalin e veglës menjëherë pas përdorimit, pasi mund të nxehet aq sa të shkaktojë djegie.
16. Mos lejoni që copat, pluhuri ose dheu të ngecin në terminalet, vrimat dhe brazdat e fishekut të baterisë. Mund të rezultojë në performancë të dobët ose prishje të veglës ose fishekut të baterisë.
17. Nëse vegla nuk mbështet përdorimin afër linjave elektrike të tensionit të lartë, mos e përdorni fishekun e baterisë afër linjave elektrike të tensionit të lartë. Mund të rezultojë në një mosfunksionim ose prishje të veglës ose fishekut të baterisë.
18. Mbajeni baterinë larg fëmijëve.

RUANI KËTO UDHËZIME.

Përdorni vetëm bateri origjinale Makita. Përdorimi i baterive jo origjinale Makita ose i baterive që janë ndryshuar, mund të rezultojë në shpërthimin e baterisë duke shkaktuar zjarre, lëndime personale dhe dëmtime. Ai gjithashtu do të anulojë garancinë Makita për veglën dhe karikuesin Makita.

Këshilla për ruajtjen e jetëgjatësisë maksimale të baterisë

1. Ngarkoni fishekun e baterisë përpara se të shkarkohet plotësisht. Ndaloni gjithmonë funksionimin e veglës dhe ngarkoni fishekun e baterisë kur vëreni më pak fuqi të veglës.
2. Mos e ringarkoni kurrë një fishek baterie të ngarkuar plotësisht. Mbingarkimi shkurton jetën e shërbimit të baterisë.
3. Ngarkoni fishekun e baterisë me temperaturë dhome në 10°C - 40°C (50°F - 104°F). Lëreni një fishek baterie të nxehtë të ftohet përpara se ta ngarkoni.
4. Kur nuk e përdorni fishekun e baterisë, hiqeni atë nga vegla ose karikuesi.
5. Ngarkoni fishekun e baterisë nëse nuk e përdorni për një periudhë të gjatë (më shumë se gjashtë muaj).

PËRSHKRIMI FUNKSIONAL

Gjithmonë sigurohuni që veglat të jenë të fikura dhe fisheku i baterisë të jetë hequr përpara se të rregulloni ose kontrolloni funksionin në vegël.

Instalimi ose heqja e fishekut të baterisë

Gjithmonë fikeni veglën përpara se të instaloni ose hiqni fishekun e baterisë. Mbajeni fort veglën dhe fishekun e baterisë kur instaloni ose hiqni fishekun e baterisë. Mosmbajtja fort e veglës dhe fishekut të baterisë mund të bëjë që ato të rrëshqasin nga duart tuaja dhe të shkaktojnë dëmtim të veglës dhe fishekut të baterisë dhe një lëndim personal.

1. Treguesi i kuq
2. Butoni
3. Fisheku i baterisë

Për të hequr fishekun e baterisë, rrëshqiteni atë nga vegla duke rrëshqitur butonin në pjesën e përparme të fishekut.

Për të instaluar fishekun e baterisë, rreshtoni gjuhëzën në fishekun e baterisë me brazdën në kutinë dhe rrëshqiteni në vend. Futeni deri në fund derisa të fiksohet në vend me një klik të vogël. Nëse mund ta shihni treguesin e kuq në anën e sipërme të butonit, ai nuk është i fiksuar plotësisht.

Gjithmonë instaloni plotësisht fishekun e baterisë derisa treguesi i kuq të mos shihet. Nëse jo, ai mund të bjerë aksidentalisht nga vegla, duke shkaktuar lëndim për ju ose dikë rreth jush. Mos e instaloni me forcë fishekun e baterisë. Nëse fisheku nuk rrëshqet lehtë, ai nuk po futet saktë.

Sistemi i mbrojtjes së veglës/baterisë

Vegla është e pajisur me një sistem mbrojtjeje të veglës/baterisë. Ky sistem ndërpret automatikisht energjinë për të zgjatur jetën e veglës dhe baterisë. Vegla do të ndalet automatikisht gjatë funksionimit nëse vegla ose bateria vendosen në një nga kushtet e mëposhtme:

Mbrojtja nga mbingarkesa
Kjo mbrojtje funksionon kur vegla përdoret në një mënyrë që bën që ajo të tërheqë një rrymë jonormale të lartë. Në këtë situatë, fikeni veglën dhe ndaloni aplikimin që shkaktoi mbingarkesën e veglës. Pastaj ndizeni veglën për të rifilluar punën.

Mbrojtja nga mbinxehja
Kur vegla është e mbinxehur, vegla ndalon automatikisht dhe llamba fillon të pulsojë. Në këtë situatë, lëreni veglën dhe baterinë të ftohen përpara se ta ndizni përsëri veglën.

Mbrojtja nga mbozbrazja
Kjo mbrojtje funksionon kur kapaciteti i mbetur i baterisë ulet. Në këtë situatë, hiqeni baterinë nga vegla dhe karikoni baterinë.

Tregimi i kapacitetit të mbetur të baterisë

Vetëm për fishekët e baterisë me tregues

1. Llamba treguese
2. Butoni i kontrollit

Shtypni butonin e kontrollit në fishekun e baterisë për të treguar kapacitetin e mbetur të baterisë. Llambat treguese ndizen për disa sekonda.

Llamba treguese			Kapaciteti i mbetur
E ndezur	E fikur	Që pulson
			75% deri në 100%
			50% deri në 75%
			25% deri në 50%
			0% deri në 25%
			Karikoni baterinë.
			Bateria mund të ketë defekt.

SHËNIM: Në varësi të kushteve të përdorimit dhe temperaturës së ambientit, tregimi mund të ndryshojë pak nga kapaciteti aktual.

SHËNIM: Llamba treguese e parë (në anën e majtë) do të pulsojë kur sistemi i mbrojtjes së baterisë funksionon.

Veprimi i çelësit

Përpara se të instaloni fishekun e baterisë në vegël, kontrolloni gjithmonë për të parë që leva e çelësit funksionon siç duhet dhe kthehet në pozicionin "OFF" (FIKUR) kur lëshohet.

Për të ndezur veglën, thjesht tërhiqeni levën e çelësit. Shpejtësia e veglës rritet duke rritur presionin në levën e çelësit. Lëshojeni levën e çelësit për të ndaluar.

1. Leva e çelësit

SHËNIM: Vegla ndalon automatikisht kur vazhdoni të tërhiqni këmbëzën e çelësit për rreth 1 minutë.

Për të parandaluar tërheqjen aksidentale të levës së çelësit, ofrohet leva e kyçjes.

Kur leva e kyçjes është në pozicionin e kyçjes , leva e çelësit nuk mund të aktivizohet. Kur leva e kyçjes është në pozicionin e zhbllokimit , leva e çelësit mund të aktivizohet.

1. Leva e kyçjes
2. Kyç
3. Zhblloko

Kur nuk e përdorni veglën, rrëshqiteni gjithmonë levën e kyçjes në pozicionin e kyçjes .

Frena elektrike

Kjo vegël është e pajisur me një frenë elektrike. Nëse vegla vazhdimisht nuk ndalon shpejt pas lëshimit të levës së çelësit, bëni që vegla të servisohet në një qendër shërbimi Makita.

Ndriçimi i llambës së përparme

Mos shikoni në dritë ose mos e shihni burimin e dritës drejtpërdrejt.

Tërhiqeni levën e çelësit për të ndezur llambën. Llamba vazhdon të ndriçojë ndërsa leva e çelësit është duke u tërhequr. Drita fiket automatikisht afërsisht 10 sekonda pasi të jetë lëshuar leva e çelësit.

1. Leva e çelësit
2. Llamba

NJOFTIM: Kur vegla është e mbinxehur, llamba pulson. Ftojeni plotësisht veglën përpara se ta përdorni përsëri veglën.

NJOFTIM: Përdorni një leckë të thatë për të fshirë papastërtitë nga thjerrëza e llambës. Kini kujdes që të mos e gërvishtni thjerrëzën e llambës, ose mund të ulet ndriçimi.

Veprimi i levës së kthimit

Gjithmonë kontrolloni drejtimin e rrotullimit përpara përdorimit. Përdoreni levën e kthimit vetëm pasi vegla të ketë ndaluar plotësisht. Ndryshimi i drejtimit të rrotullimit përpara se vegla të ndalojë mund të dëmtojë veglën.

Kjo vegël ka një levë kthimi për të ndryshuar drejtimin e rrotullimit. Kthejeni levën e kthimit në anën A për rrotullim në drejtim të akrepave të orës ose në anën B për rrotullim në drejtim të kundërt të akrepave të orës. Sigurohuni që leva e kthimit të jetë kthyer plotësisht me një klik.

1. Leva e kthimit

MBLEDHJA

Sigurohuni gjithmonë që veglat të jenë të fikura dhe fisheku i baterisë të jetë hequr përpara se të kryeni ndonjë punë në veglën.

Instalimi ose heqja e përshtatësit të kokës

Për të instaluar përshtatësin e kokës, shtyjeni atë në vrimën e përshtatësit derisa të fiksohet në vend.

1. Përshtatës koke
2. Vrimë përshtatësi

Për të hequr përshtatësin e kokës, futni një shkop si një kaçavidë në pjesën e pasme të përshtatësit të kokës dhe më pas trokitni lehtë.

1. Përshtatës koke
2. Kaçavidë

KUJDES: Gjatë procedurës së heqjes, mbajeni përshtatësin e kokës për ta parandaluar atë të bjerë nga veglat.

Instalimi ose heqja e kokës

Përpara përdorimit, sigurohuni që koka të jetë e kyçur siç duhet në përshtatësin e kokës . Bashkëngjitja jo e plotë e kokës mund të shkaktojë lëndime.

KUJDES: Përdorni gjithmonë kokën e madhësisë së duhur për bulon/ dado. Një kokë e madhësisë së gabuar do të rezultojë në një çift rrotullues lidhës të paqëndrueshëm dhe/ose dëmtim të bulonit/dados. Për të instaluar kokën, shtyjeni atë mbi përshtatësin e kokës derisa të fiksohet në vend. Për të hequr kokën, thjesht tërhiqeni atë.

1. Kokë
2. Përshtatës koke

PËRDORIMI

Mbajeni veglën fort, veçanërisht kur buloni/dada arrin në pozicionin e fiksimit. Koka ndalon së rrotulluari dhe reaksioni i motorit gjeneron një kundërshtim të menjëhershëm për të rrotulluar veglën.

KUJDES: Mbajeni veglën të drejtuar drejt bulonit/dados.

Mbajeni veglën fort dhe vendoseni kokën mbi bulonin/dadën. Ndizeni veglën dhe fiksojeni. Kur buloni/dada arrin në pozicionin e fiksimit, vegla ndalon automatikisht.

Vegla punon gjithashtu pa kokë. Vrima e përshtatësit mund të fiksojë bulonin/dadën M8 (5/16"). (funksionon si një kokë 13mm)

Përdorimi si vegël dore

Mund ta përdorni veglën si një çelës dore me rrotullim duke e kthyer atë në drejtim të shigjetave siç ilustrohet. Në veçanti, kur lironi një bulon/dada të ngurtë, lirojeni atë me dorë fillimisht, pastaj ndizni veglën.

KUJDES: Një çift rrotullues i tepërt lidhës mund të dëmtojë bulonin/dadën, kokën ose veglën.

MIRËMBAJTJA

Sigurohuni gjithmonë që veglat të jenë të fikura dhe fisheku i baterisë të jetë hequr përpara se të përpiqeni të kryeni inspektimin ose mirëmbajtjen.

KUJDES: Mos përdorni kurrë benzinë, benzinë, hollues, alkool ose të ngjashme. Mund të rezultojë në zbardhje, deformim ose plasaritje.

Për të mbajtur SIGURINË dhe BESUESHMËRINË e produktit, riparimet, çdo mirëmbajtje ose rregullim tjetër duhet të kryhen nga Qendrat e Autorizuara ose të Shërbimit të Fabrikës Makita, duke përdorur gjithmonë pjesë zëvendësuese Makita.

AKSIDENTET OPSIONALE

Këto aksesorë ose bashkëngjitje rekomandohen për përdorim me veglën tuaj Makita të specifikuar në këtë manual. Përdorimi i ndonjë aksesori ose bashkëngjitje tjetër mund të paraqesë një rrezik lëndimi për personat. Përdorni vetëm aksesorin ose bashkëngjitjen për qëllimin e tij të deklaruar.

Nëse keni nevojë për ndihmë për më shumë detaje në lidhje me këta aksesorë, pyesni Qendrën tuaj lokale të Shërbimit Makita.

• Kokë
• Përshtatës koke
• Bateria dhe karikuesi origjinal Makita

SHËNIM: Disa artikuj në listë mund të përfshihen në paketën e veglës si aksesorë standardë. Ato mund të ndryshojnë nga vendi në vend.

GARANCIA E KUFIZUAR MAKITA
Ju lutemi referojuni fletës së garancisë së bashkangjitur për kushtet më të fundit të garancisë që zbatohen për këtë produkt. Nëse fleta e garancisë së bashkangjitur nuk është e disponueshme, referojuni detajeve të garancisë të përcaktuara në faqen e internetit të mëposhtme për vendin tuaj përkatës.
Shtetet e Bashkuara të Amerikës: www.makitatools.com
Kanada: www.makita.ca
Vende të tjera: www.makita.com

Referencat

• Makita Canada | The Leader In Power tool Technology
• MAKITA Industrial Power Tools - The Leader In Cordless with 18V LXT Lithium-Ion

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali Makita XRW01

Gjuhët e disponueshme
