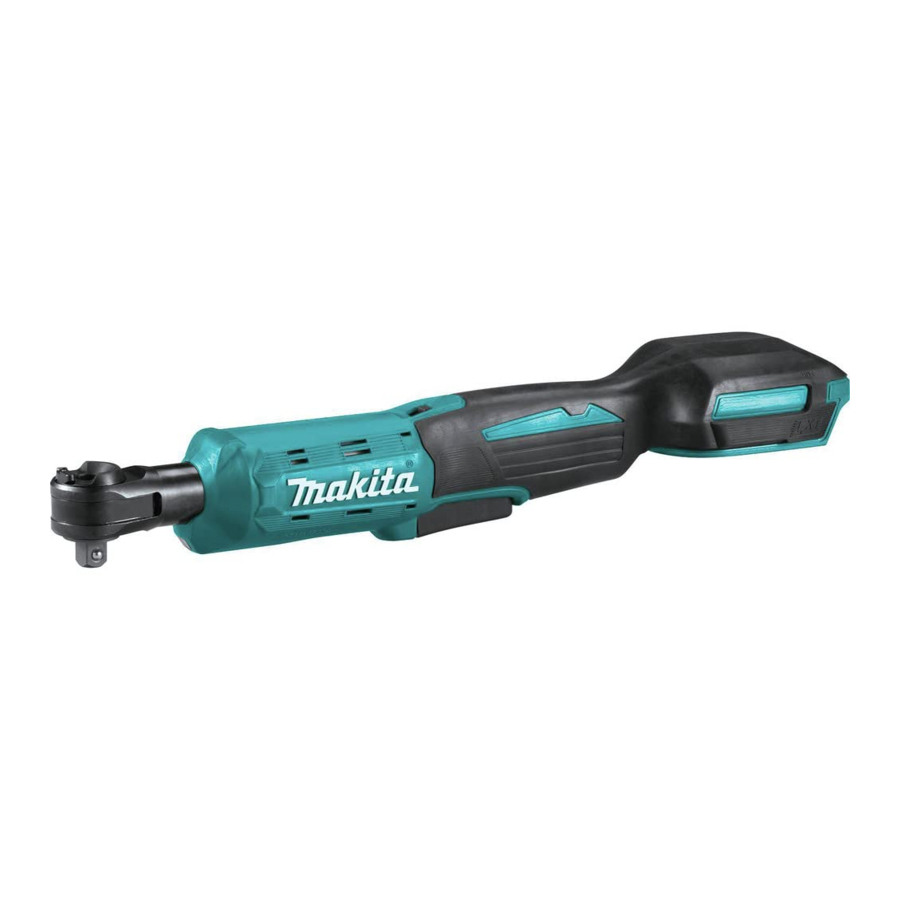

Manuale Makita XRW01

SPECIFICHE

Modello:		XRW01
Capacità di fissaggio (con riserraggio manuale)	Bullone standard	M5 - M12 (3/16" - 1/2")
	Bullone ad alta resistenza	M5 - M10 (3/16" - 3/8")
Attacco quadro		6.35 mm (1/4"), 9.5 mm (3/8")
Velocità a vuoto		0 - 800 /min
Coppia di serraggio massima		47.5 N•m (35 ft•lbs)
Lunghezza totale		369 mm (14-1/2")
Tensione nominale		D.C. 18 V
Peso netto		1.2 - 1.6 kg (2.6 - 3.5 lbs)

• A causa del nostro continuo programma di ricerca e sviluppo, le specifiche qui contenute sono soggette a modifiche senza preavviso.
• Le specifiche e la cartuccia della batteria possono variare da paese a paese.
• Il peso può variare a seconda degli accessori, inclusa la cartuccia della batteria. Le combinazioni più leggere e più pesanti, secondo la procedura EPTA 01/2014, sono riportate nella tabella.

Cartuccia batteria e caricabatterie applicabili

Cartuccia batteria	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Caricabatterie	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Alcune delle cartucce batteria e dei caricabatterie sopra elencati potrebbero non essere disponibili a seconda della regione di residenza.

Utilizzare esclusivamente le cartucce batteria e i caricabatterie sopra elencati. L'utilizzo di altre cartucce batteria e caricabatterie può causare lesioni e/o incendi.

AVVERTENZE DI SICUREZZA

Avvertenze generali di sicurezza per gli elettroutensili

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo elettroutensile. La mancata osservanza di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

Il termine "elettroutensile" nelle avvertenze si riferisce all'elettroutensile alimentato dalla rete (con cavo) o all'elettroutensile a batteria (senza filo).

Sicurezza dell'area di lavoro

1. Mantenere l'area di lavoro pulita e ben illuminata. Le aree ingombre o buie favoriscono gli incidenti.
2. Non utilizzare elettroutensili in atmosfere esplosive, come in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili creano scintille che possono incendiare la polvere o i fumi.
3. Tenere lontani bambini e astanti durante il funzionamento di un elettroutensile. Le distrazioni possono farti perdere il controllo.

Sicurezza elettrica

1. Le spine degli elettroutensili devono corrispondere alla presa. Non modificare mai la spina in alcun modo. Non utilizzare spine adattatrici con elettroutensili dotati di messa a terra. Le spine non modificate e le prese corrispondenti ridurranno il rischio di scosse elettriche.
2. Evitare il contatto del corpo con superfici collegate a terra, come tubi, radiatori, cucine e frigoriferi. Esiste un rischio maggiore di scosse elettriche se il tuo corpo è collegato a terra.
3. Non esporre gli elettroutensili alla pioggia o all'umidità. L'acqua che entra in un elettroutensile aumenta il rischio di scosse elettriche.
4. Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare l'elettroutensile. Tenere il cavo lontano da calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
5. Quando si utilizza un elettroutensile all'aperto, utilizzare una prolunga adatta all'uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.
6. Se l'utilizzo di un elettroutensile in un luogo umido è inevitabile, utilizzare un'alimentazione protetta da un interruttore di circuito di guasto a terra (GFCI). L'uso di un GFCI riduce il rischio di scosse elettriche.
7. Gli elettroutensili possono produrre campi elettromagnetici (EMF) che non sono dannosi per l'utente. Tuttavia, gli utenti di pacemaker e altri dispositivi medici simili devono contattare il produttore del dispositivo e/o il medico per un consiglio prima di utilizzare questo elettroutensile.

Sicurezza personale

1. Stare attenti, osservare ciò che si sta facendo e usare il buon senso quando si utilizza un elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante il funzionamento degli elettroutensili può causare gravi lesioni personali.
2. Utilizzare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Dispositivi di protezione come maschera antipolvere, scarpe di sicurezza antiscivolo, elmetto o protezioni per l'udito utilizzati per condizioni appropriate ridurranno le lesioni personali.
3. Evitare l'avvio involontario. Assicurarsi che l'interruttore sia in posizione off prima di collegare alla fonte di alimentazione e/o al pacco batteria, sollevare o trasportare l'utensile. Trasportare elettroutensili con il dito sull'interruttore o energizzare elettroutensili che hanno l'interruttore acceso favorisce gli incidenti.
4. Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'elettroutensile. Una chiave inglese o una chiave lasciata attaccata a una parte rotante dell'elettroutensile può causare lesioni personali.
5. Non sporgersi troppo. Mantenere sempre una posizione e un equilibrio adeguati. Ciò consente un migliore controllo dell'elettroutensile in situazioni impreviste.
6. Vestirsi in modo appropriato. Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
7. Se vengono forniti dispositivi per il collegamento di impianti di aspirazione e raccolta della polvere, assicurarsi che siano collegati e utilizzati correttamente. L'uso della raccolta della polvere può ridurre i rischi legati alla polvere.
8. Non lasciare che la familiarità acquisita con l'uso frequente degli utensili ti renda compiaciuto e ignori i principi di sicurezza degli utensili. Un'azione negligente può causare gravi lesioni in una frazione di secondo.
9. Indossare sempre occhiali protettivi per proteggere gli occhi da lesioni quando si utilizzano elettroutensili. Gli occhiali devono essere conformi a ANSI Z87.1 negli Stati Uniti.

È responsabilità del datore di lavoro imporre l'uso di adeguati dispositivi di protezione da parte degli operatori degli utensili e da altre persone nell'area di lavoro immediata.

Uso e cura degli elettroutensili

1. Non forzare l'elettroutensile. Utilizzare l'elettroutensile corretto per la propria applicazione. L'elettroutensile corretto farà il lavoro meglio e in modo più sicuro alla velocità per cui è stato progettato.
2. Non utilizzare l'elettroutensile se l'interruttore non lo accende e non lo spegne. Qualsiasi elettroutensile che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
3. Scollegare la spina dalla fonte di alimentazione e/o rimuovere il pacco batteria, se staccabile, dall'elettroutensile prima di effettuare regolazioni, cambiare accessori o riporre gli elettroutensili. Tali misure di sicurezza preventive riducono il rischio di avviare accidentalmente l'elettroutensile.
4. Conservare gli elettroutensili inattivi fuori dalla portata dei bambini e non consentire a persone che non hanno familiarità con l'elettroutensile o con queste istruzioni di utilizzare l'elettroutensile. Gli elettroutensili sono pericolosi nelle mani di utenti non addestrati.
5. Mantenere gli elettroutensili e gli accessori. Verificare la presenza di disallineamenti o inceppamenti delle parti in movimento, rotture di parti e qualsiasi altra condizione che possa influire sul funzionamento dell'elettroutensile. Se danneggiato, far riparare l'elettroutensile prima dell'uso. Molti incidenti sono causati da elettroutensili scarsamente manutenuti.
6. Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio correttamente manutenuti con bordi taglienti affilati hanno meno probabilità di incepparsi e sono più facili da controllare.
7. Utilizzare l'elettroutensile, gli accessori e le punte degli utensili, ecc. in conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da eseguire. L'uso dell'elettroutensile per operazioni diverse da quelle previste potrebbe comportare una situazione pericolosa.
8. Mantenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature e le superfici di presa scivolose non consentono una manipolazione e un controllo sicuri dell'utensile in situazioni impreviste.
9. Quando si utilizza l'utensile, non indossare guanti da lavoro in tessuto che potrebbero impigliarsi. L'impigliamento dei guanti da lavoro in tessuto nelle parti in movimento può causare lesioni personali.

Uso e cura degli utensili a batteria

1. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie adatto per un tipo di pacco batteria può creare un rischio di incendio se utilizzato con un altro pacco batteria.
2. Utilizzare gli elettroutensili solo con pacchi batteria specificamente designati. L'uso di qualsiasi altro pacco batteria può creare un rischio di lesioni e incendio.
3. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono creare un collegamento da un terminale all'altro. Il cortocircuito dei terminali della batteria può causare ustioni o un incendio.
4. In condizioni abusive, dalla batteria potrebbe essere espulso del liquido; evitare il contatto. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, consultare inoltre un medico. Il liquido espulso dalla batteria può causare irritazioni o ustioni.
5. Non utilizzare un pacco batteria o un utensile danneggiato o modificato. Le batterie danneggiate o modificate possono esibire un comportamento imprevedibile con conseguente incendio, esplosione o rischio di lesioni.
6. Non esporre un pacco batteria o un utensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni.
7. Seguire tutte le istruzioni di ricarica e non caricare il pacco batteria o l'utensile al di fuori dell'intervallo di temperatura specificato nelle istruzioni. La ricarica impropria o a temperature al di fuori dell'intervallo specificato può danneggiare la batteria e aumentare il rischio di incendio.

Assistenza

1. Far riparare l'elettroutensile da una persona qualificata utilizzando solo parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.
2. Non riparare mai i pacchi batteria danneggiati. La riparazione dei pacchi batteria deve essere eseguita solo dal produttore o da fornitori di servizi autorizzati.
3. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori.
4. Non modificare o tentare di riparare l'apparecchio o il pacco batteria ad eccezione di quanto indicato nelle istruzioni per l'uso e la cura.

Simboli

Di seguito sono riportati i simboli utilizzati per l'utensile.

Avvertenze di sicurezza per la chiave a cricchetto senza fili

1. Tenere l'elettroutensile per le superfici di presa isolate quando si esegue un'operazione in cui l'elemento di fissaggio può entrare in contatto con cavi nascosti. Gli elementi di fissaggio che entrano in contatto con un cavo "sotto tensione" possono rendere "sotto tensione" le parti metalliche esposte dell'elettroutensile e potrebbero causare una scossa elettrica all'operatore.
2. Tenere saldamente l'utensile.
3. Assicurarsi sempre di avere un appoggio stabile. Assicurarsi che non ci sia nessuno sotto quando si utilizza l'utensile in posizioni elevate.
4. Indossare protezioni per le orecchie.
5. Controllare attentamente la bussola a impatto per usura, crepe o danni prima dell'installazione.
6. Tenere le mani lontane dalle parti rotanti.
7. Non toccare la testa del cricchetto, la bussola a impatto, il bullone, il dado o il pezzo in lavorazione subito dopo un lungo periodo di funzionamento. Potrebbero essere estremamente caldi e bruciare la pelle.

CONSERVARE QUESTE ISTRUZIONI.

NON lasciare che la familiarità o la comodità con il prodotto (ottenuta dall'uso ripetuto) sostituiscano la stretta aderenza alle norme di sicurezza per il prodotto in questione. L'USO IMPROPRIO o il mancato rispetto delle norme di sicurezza indicate in questo manuale di istruzioni possono causare gravi lesioni personali.

Importanti istruzioni di sicurezza per la cartuccia della batteria

1. Prima di utilizzare la cartuccia della batteria, leggere tutte le istruzioni e le avvertenze presenti su (1) caricabatterie, (2) batteria e (3) prodotto che utilizza la batteria.
2. Non smontare o manomettere la cartuccia della batteria. Potrebbe causare un incendio, calore eccessivo o esplosione.
3. Se il tempo di funzionamento è diventato eccessivamente breve, interrompere immediatamente il funzionamento. Potrebbe comportare il rischio di surriscaldamento, possibili ustioni e persino un'esplosione.
4. Se l'elettrolita entra negli occhi, sciacquarli con acqua pulita e consultare immediatamente un medico. Potrebbe causare la perdita della vista.
5. Non cortocircuitare la cartuccia della batteria:
   1. Non toccare i terminali con materiali conduttivi.
   2. Evitare di conservare la cartuccia della batteria in un contenitore con altri oggetti metallici come chiodi, monete, ecc.
   3. Non esporre la cartuccia della batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un elevato flusso di corrente, surriscaldamento, possibili ustioni e persino un guasto.

6. Non conservare e utilizzare l'utensile e la cartuccia della batteria in luoghi in cui la temperatura può raggiungere o superare i 50°C (122°F).
7. Non incenerire la cartuccia della batteria anche se è gravemente danneggiata o completamente esaurita. La cartuccia della batteria può esplodere in caso di incendio.
8. Non inchiodare, tagliare, schiacciare, lanciare, far cadere la cartuccia della batteria o colpirla contro un oggetto duro. Tale condotta può causare un incendio, calore eccessivo o esplosione.
9. Non utilizzare una batteria danneggiata.
10. Le batterie agli ioni di litio contenute sono soggette ai requisiti della legislazione sulle merci pericolose. Per i trasporti commerciali, ad es. da parte di terzi, spedizionieri, è necessario osservare requisiti speciali sull'imballaggio e l'etichettatura. Per la preparazione dell'articolo da spedire, è necessaria la consulenza di un esperto in materiali pericolosi. Si prega di osservare anche le normative nazionali eventualmente più dettagliate. Nastro adesivo o mascherare i contatti aperti e imballare la batteria in modo tale che non possa muoversi all'interno dell'imballaggio.
11. Quando si smaltisce la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Seguire le normative locali relative allo smaltimento della batteria.
12. Utilizzare le batterie solo con i prodotti specificati da Makita. L'installazione delle batterie su prodotti non conformi può causare incendi, calore eccessivo, esplosioni o perdite di elettrolita.
13. Se l'utensile non viene utilizzato per un lungo periodo di tempo, la batteria deve essere rimossa dall'utensile.
14. Durante e dopo l'uso, la cartuccia della batteria può surriscaldarsi e causare ustioni o ustioni da bassa temperatura. Prestare attenzione alla manipolazione delle cartucce della batteria calde.
15. Non toccare il terminale dell'utensile immediatamente dopo l'uso, poiché potrebbe surriscaldarsi a sufficienza da causare ustioni.
16. Non permettere che trucioli, polvere o terra si incastrino nei terminali, nei fori e nelle scanalature della cartuccia della batteria. Potrebbe causare prestazioni insufficienti o guasti all'utensile o alla cartuccia della batteria.
17. A meno che l'utensile non supporti l'uso vicino a linee elettriche ad alta tensione, non utilizzare la cartuccia della batteria vicino a linee elettriche ad alta tensione. Potrebbe causare un malfunzionamento o un guasto dell'utensile o della cartuccia della batteria.
18. Tenere la batteria fuori dalla portata dei bambini.

CONSERVARE QUESTE ISTRUZIONI.

Utilizzare solo batterie Makita originali. L'uso di batterie Makita non originali o di batterie che sono state alterate può causare lo scoppio della batteria, provocando incendi, lesioni personali e danni. Annullerà inoltre la garanzia Makita per l'utensile e il caricabatterie Makita.

Suggerimenti per mantenere la massima durata della batteria

1. Caricare la cartuccia della batteria prima che sia completamente scarica. Interrompere sempre il funzionamento dell'utensile e caricare la cartuccia della batteria quando si nota una minore potenza dell'utensile.
2. Non ricaricare mai una cartuccia della batteria completamente carica. La sovraccarica riduce la durata della batteria.
3. Caricare la cartuccia della batteria con una temperatura ambiente compresa tra 10°C e 40°C (50°F e 104°F). Lasciare raffreddare una cartuccia della batteria calda prima di caricarla.
4. Quando non si utilizza la cartuccia della batteria, rimuoverla dall'utensile o dal caricabatterie.
5. Caricare la cartuccia della batteria se non la si utilizza per un lungo periodo (più di sei mesi).

DESCRIZIONE FUNZIONALE

Assicurarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia rimossa prima di regolare o controllare il funzionamento dell'utensile.

Installazione o rimozione della cartuccia della batteria

Spegnere sempre l'utensile prima di installare o rimuovere la cartuccia della batteria. Tenere saldamente l'utensile e la cartuccia della batteria quando si installa o si rimuove la cartuccia della batteria. Se l'utensile e la cartuccia della batteria non vengono tenuti saldamente, potrebbero scivolare dalle mani causando danni all'utensile e alla cartuccia della batteria, nonché lesioni personali.

1. Indicatore rosso
2. Pulsante
3. Cartuccia della batteria

Per rimuovere la cartuccia della batteria, farla scorrere fuori dall'utensile mentre si fa scorrere il pulsante sulla parte anteriore della cartuccia.

Per installare la cartuccia della batteria, allineare la linguetta sulla cartuccia della batteria con la scanalatura nell'alloggiamento e farla scorrere in posizione. Inserirla completamente finché non si blocca in posizione con un piccolo clic. Se si riesce a vedere l'indicatore rosso sulla parte superiore del pulsante, significa che non è completamente bloccata.

Installare sempre completamente la cartuccia della batteria finché l'indicatore rosso non è più visibile. In caso contrario, potrebbe cadere accidentalmente dall'utensile, causando lesioni all'utente o alle persone circostanti. Non installare la cartuccia della batteria con la forza. Se la cartuccia non scorre facilmente, significa che non è stata inserita correttamente.

Sistema di protezione utensile/batteria

L'utensile è dotato di un sistema di protezione utensile/batteria. Questo sistema interrompe automaticamente l'alimentazione per prolungare la durata dell'utensile e della batteria. L'utensile si arresterà automaticamente durante il funzionamento se l'utensile o la batteria vengono sottoposti a una delle seguenti condizioni:

Protezione da sovraccarico
Questa protezione si attiva quando l'utensile viene utilizzato in modo tale da assorbire una corrente eccessivamente elevata. In questa situazione, spegnere l'utensile e interrompere l'applicazione che ha causato il sovraccarico dell'utensile. Quindi accendere l'utensile per riavviarlo.

Protezione da surriscaldamento
Quando l'utensile si surriscalda, l'utensile si arresta automaticamente e la spia inizia a lampeggiare. In questa situazione, lasciare raffreddare l'utensile e la batteria prima di riaccendere l'utensile.

Protezione da scarica eccessiva
Questa protezione si attiva quando la capacità residua della batteria è bassa. In questa situazione, rimuovere la batteria dall'utensile e caricare la batteria.

Indicazione della capacità residua della batteria

Solo per le cartucce della batteria con l'indicatore

1. Spie dell'indicatore
2. Pulsante di controllo

Premere il pulsante di controllo sulla cartuccia della batteria per indicare la capacità residua della batteria. Le spie dell'indicatore si accendono per alcuni secondi.

Spie dell'indicatore			Capacità residua
Accesa	Spenta	Lampeggiante
			Da 75% a 100%
			Da 50% a 75%
			Da 25% a 50%
			Da 0% a 25%
			Caricare la batteria.
			La batteria potrebbe essere difettosa.

NOTA: A seconda delle condizioni d'uso e della temperatura ambiente, l'indicazione potrebbe differire leggermente dalla capacità effettiva.

NOTA: La prima spia dell'indicatore (all'estrema sinistra) lampeggerà quando il sistema di protezione della batteria è in funzione.

Azione dell'interruttore

Prima di installare la cartuccia della batteria nell'utensile, controllare sempre che la leva dell'interruttore si azioni correttamente e ritorni in posizione "OFF" quando viene rilasciata.

Per avviare l'utensile, è sufficiente tirare la leva dell'interruttore. La velocità dell'utensile aumenta aumentando la pressione sulla leva dell'interruttore. Rilasciare la leva dell'interruttore per arrestare.

1. Leva dell'interruttore

NOTA: L'utensile si arresta automaticamente quando si continua a tirare il grilletto dell'interruttore per circa 1 minuto.

Per evitare che la leva dell'interruttore venga tirata accidentalmente, è prevista la leva di blocco.

Quando la leva di blocco è in posizione di blocco , la leva dell'interruttore non può essere azionata. Quando la leva di blocco è in posizione di sblocco , la leva dell'interruttore può essere azionata.

1. Leva di blocco
2. Blocco
3. Sblocco

Quando non si utilizza l'utensile, far scorrere sempre la leva di blocco in posizione di blocco .

Freno elettrico

Questo utensile è dotato di un freno elettrico. Se l'utensile non si arresta rapidamente dopo il rilascio della leva dell'interruttore, far riparare l'utensile presso un centro di assistenza Makita.

Illuminazione della lampada frontale

Non guardare la luce o vedere la fonte di luce direttamente.

Tirare la leva dell'interruttore per accendere la lampada. La lampada rimane accesa mentre la leva dell'interruttore viene tirata. La luce si spegne automaticamente circa 10 secondi dopo il rilascio della leva dell'interruttore.

1. Leva dell'interruttore
2. Lampada

AVVISO: Quando l'utensile si surriscalda, la lampada lampeggia. Raffreddare completamente l'utensile prima di utilizzarlo di nuovo.

AVVISO: Utilizzare un panno asciutto per rimuovere lo sporco dalla lente della lampada. Fare attenzione a non graffiare la lente della lampada, altrimenti potrebbe diminuire l'illuminazione.

Azione della leva di inversione

Controllare sempre il senso di rotazione prima di iniziare il lavoro. Utilizzare la leva di inversione solo dopo che l'utensile si è completamente arrestato. Cambiare il senso di rotazione prima che l'utensile si arresti potrebbe danneggiare l'utensile.

Questo utensile è dotato di una leva di inversione per cambiare il senso di rotazione. Ruotare la leva di inversione sul lato A per la rotazione in senso orario o sul lato B per la rotazione in senso antiorario. Assicurarsi che la leva di inversione sia completamente ruotata con un clic.

1. Leva di inversione

MONTAGGIO

Assicurarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia rimossa prima di eseguire qualsiasi intervento sull'utensile.

Installazione o rimozione dell'adattatore per bussola

Per installare l'adattatore per bussola, spingerlo nel foro dell'adattatore finché non scatta in posizione.

1. Adattatore per bussola
2. Foro dell'adattatore

Per rimuovere l'adattatore per bussola, inserire un bastoncino come un cacciavite nella parte posteriore dell'adattatore per bussola, quindi picchiettarlo delicatamente.

1. Adattatore per bussola
2. Cacciavite

AVVISO: Durante la procedura di rimozione, tenere premuto l'adattatore per bussola per evitare che cada dall'utensile.

Installazione o rimozione della bussola

Prima dell'uso, assicurarsi che la bussola sia bloccata correttamente sull'adattatore della bussola . Il fissaggio incompleto della bussola può causare lesioni.

AVVISO: Utilizzare sempre la bussola della dimensione corretta per il bullone/dado. Una bussola di dimensioni errate comporterà una coppia di serraggio non uniforme e/o danni al bullone/dado. Per installare la bussola, spingerla sull'adattatore per bussola finché non scatta in posizione. Per rimuovere la bussola, è sufficiente sfilarla.

1. Bussola
2. Adattatore per bussola

FUNZIONAMENTO

Tenere saldamente l'utensile, soprattutto quando il bullone/dado raggiunge la posizione di sede. La bussola smette di ruotare e la reazione del motore genera un contraccolpo istantaneo per far ruotare l'utensile.

AVVISO: Tenere l'utensile puntato direttamente verso il bullone/dado.

Tenere saldamente l'utensile e posizionare la bussola sopra il bullone/dado. Accendere l'utensile e serrare. Quando il bullone/dado raggiunge la posizione di sede, l'utensile si ferma automaticamente.

L'utensile funziona anche senza bussola. Il foro dell'adattatore può fissare bulloni/dadi M8 (5/16"). (funziona come una bussola da 13 mm)

Utilizzo come utensile manuale

È possibile utilizzare l'utensile come chiave a cricchetto manuale ruotando l'utensile nella direzione delle frecce come illustrato. In particolare, quando si allenta un bullone/dado rigido, allentarlo prima a mano, quindi accendere l'utensile.

AVVISO: Una coppia di serraggio eccessiva può danneggiare il bullone/dado, la bussola o l'utensile.

MANUTENZIONE

Assicurarsi sempre che l'utensile sia spento e che la cartuccia della batteria sia rimossa prima di tentare di eseguire ispezioni o manutenzioni.

AVVISO: Non utilizzare mai benzina, benzina, diluenti, alcol o simili. Potrebbero verificarsi scolorimenti, deformazioni o crepe.

Per mantenere la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni, qualsiasi altra manutenzione o regolazione devono essere eseguite da centri di assistenza autorizzati o di fabbrica Makita, utilizzando sempre parti di ricambio Makita.

ACCESSORI OPZIONALI

Si raccomanda l'uso di questi accessori o attacchi con l'utensile Makita specificato in questo manuale. L'uso di altri accessori o attacchi potrebbe comportare il rischio di lesioni alle persone. Utilizzare l'accessorio o l'attacco solo per lo scopo previsto.

Se hai bisogno di assistenza per maggiori dettagli su questi accessori, chiedi al tuo centro di assistenza Makita locale.

• Bussola
• Adattatore per bussola
• Batteria e caricabatterie originali Makita

NOTA: Alcuni articoli nell'elenco possono essere inclusi nella confezione dell'utensile come accessori standard. Possono differire da paese a paese.

GARANZIA LIMITATA MAKITA
Fare riferimento al foglio di garanzia allegato per i termini di garanzia più recenti applicabili a questo prodotto. Se il foglio di garanzia allegato non è disponibile, fare riferimento ai dettagli della garanzia indicati nel sito Web seguente per il proprio paese.
Stati Uniti d'America: www.makitatools.com
Canada: www.makita.ca
Altri paesi: www.makita.com

Riferimenti

• Makita Canada | The Leader In Power tool Technology
• MAKITA Industrial Power Tools - The Leader In Cordless with 18V LXT Lithium-Ion

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica Manuale Makita XRW01

Lingue disponibili
