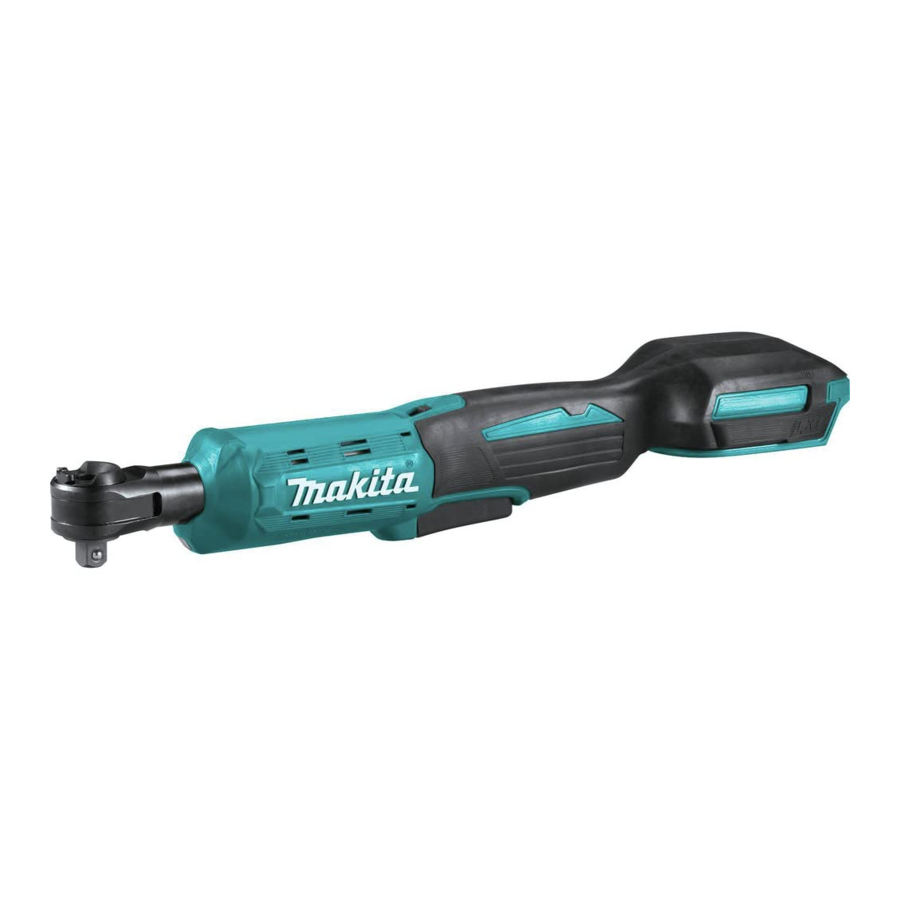

Makita XRW01 Handleiding

SPECIFICATIES

Model:		XRW01
Bevestigingscapaciteiten (met handmatig natrekken)	Standaardbout	M5 - M12 (3/16" - 1/2")
	Hogetreksterkte bout	M5 - M10 (3/16" - 3/8")
Vierkantaandrijving		6,35 mm (1/4"), 9,5 mm (3/8")
Nullasttoerental		0 - 800 /min
Maximaal aanhaalmoment		47,5 N•m (35 ft•lbs)
Totale lengte		369 mm (14-1/2")
Nominale spanning		D.C. 18 V
Nettogewicht		1,2 - 1,6 kg (2,6 - 3,5 lbs)

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties en batterijpatroon kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de bevestiging(en), inclusief de batterijpatroon. De lichtste en zwaarste combinaties, volgens EPTA-procedure 01/2014, worden in de tabel weergegeven.

Toepasselijke batterijpatroon en oplader

Batterijpatroon	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Oplader	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Sommige van de hierboven vermelde batterijpatronen en opladers zijn mogelijk niet beschikbaar, afhankelijk van uw woonregio.

Gebruik alleen de hierboven vermelde batterijpatronen en opladers. Gebruik van andere batterijpatronen en opladers kan leiden tot letsel en/of brand.

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met netvoeding (met snoer) of elektrisch gereedschap met batterijvoeding (snoerloos).

Veiligheid van de werkomgeving

1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken die stof of dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.
7. Elektrisch gereedschap kan elektromagnetische velden (EMV) produceren die niet schadelijk zijn voor de gebruiker. Gebruikers van pacemakers en andere soortgelijke medische apparaten dienen echter contact op te nemen met de fabrikant van hun apparaat en/of een arts voor advies voordat ze dit elektrische gereedschap gebruiken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
9. Draag altijd een veiligheidsbril om uw ogen te beschermen tegen letsel bij het gebruik van elektrisch gereedschap. De bril moet voldoen aan ANSI Z87.1 in de VS.

Het is de verantwoordelijkheid van een werkgever om het gebruik van de juiste veiligheidsbeschermingsmiddelen door de gebruikers van het gereedschap en door andere personen in de directe werkomgeving af te dwingen.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of verwijder het batterijpakket, indien afneembaar, uit het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
9. Draag bij het gebruik van het gereedschap geen stoffen werkhandschoenen die verstrikt kunnen raken. Het verstrikt raken van stoffen werkhandschoenen in de bewegende onderdelen kan leiden tot persoonlijk letsel.

Gebruik en onderhoud van batterijgereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
4. Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan af met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
5. Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
6. Stel een batterijpakket of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

Onderhoud

1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
2. Voer nooit onderhoud uit aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.
3. Volg de instructies voor het smeren en vervangen van accessoires.
4. Wijzig of probeer het apparaat of het batterijpakket niet te repareren, behalve zoals aangegeven in de instructies voor gebruik en onderhoud.

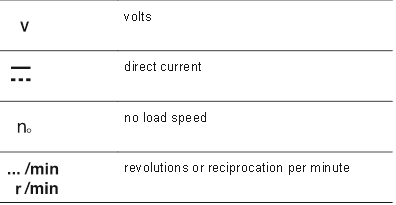

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gebruikt.

Veiligheidswaarschuwingen voor de accublokkeersleutel

1. Houd het elektrisch gereedschap vast aan de geïsoleerde oppervlakken, wanneer u een bewerking uitvoert waarbij het bevestigingsmiddel verborgen bedrading kan raken. Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
2. Houd het gereedschap stevig vast.
3. Zorg er altijd voor dat u stevig staat. Zorg ervoor dat er niemand onder u staat als u het gereedschap op hoge plaatsen gebruikt.
4. Draag gehoorbeschermers.
5. Controleer de slagschroef zorgvuldig op slijtage, scheuren of beschadigingen voordat u hem installeert.
6. Houd uw handen uit de buurt van draaiende delen.
7. Raak de ratelkop, de slagschroef, de bout, de moer of het werkstuk niet direct na een lange bewerking aan. Ze kunnen extreem heet zijn en uw huid verbranden.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) de strikte naleving van de veiligheidsvoorschriften voor het desbetreffende product NIET vervangen. MISBRUIK of het niet naleven van de veiligheidsvoorschriften die in deze handleiding staan, kan leiden tot ernstig persoonlijk letsel.

Belangrijke veiligheidsinstructies voor de accu

1. Lees, voordat u de accu gebruikt, alle instructies en waarschuwingsmarkeringen op (1) de acculader, (2) de accu en (3) het product dat de accu gebruikt.
2. Demonteer of manipuleer de accu niet. Dit kan leiden tot brand, extreme hitte of een explosie.
3. Als de gebruiksduur aanzienlijk korter is geworden, stop dan onmiddellijk met de werkzaamheden. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit de accu niet kort:
   1. Raak de aansluitingen niet aan met geleidend materiaal.
   2. Vermijd het opbergen van de accu in een container met andere metalen voorwerpen zoals spijkers, munten, enz.
   3. Stel de accu niet bloot aan water of regen.

Een kortsluiting in de accu kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.

6. Bewaar en gebruik het gereedschap en de accu niet op locaties waar de temperatuur 50 °C (122 °F) kan bereiken of overschrijden.
7. Verbrand de accu niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accu kan ontploffen in een vuur.
8. Sla geen spijkers in de accu, snijd er niet in, plet, gooi, laat de accu niet vallen en sla er niet mee tegen een hard voorwerp. Dergelijk gedrag kan leiden tot brand, extreme hitte of een explosie.
9. Gebruik geen beschadigde accu.
10. De lithium-ionbatterijen vallen onder de wetgeving inzake gevaarlijke goederen. Voor commercieel transport, bijv. door derden, expediteurs, moeten speciale eisen aan de verpakking en etikettering in acht worden genomen. Voor de voorbereiding van het te verzenden artikel is het raadzaam een deskundige voor gevaarlijke stoffen te raadplegen. Neem ook de eventueel meer gedetailleerde nationale voorschriften in acht. Plak open contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen.
11. Verwijder de accu uit het gereedschap en voer het af op een veilige plaats wanneer u de accu weggooit. Volg uw lokale voorschriften met betrekking tot het weggooien van de accu.
12. Gebruik de accu's alleen met de producten die door Makita zijn gespecificeerd. Het installeren van de accu's op niet-conforme producten kan leiden tot brand, extreme hitte, explosie of lekkage van elektrolyt.
13. Als het gereedschap gedurende lange tijd niet wordt gebruikt, moet de accu uit het gereedschap worden verwijderd.
14. Tijdens en na gebruik kan de accu heet worden, wat brandwonden of brandwonden door lage temperatuur kan veroorzaken. Besteed aandacht aan de behandeling van hete accu's.
15. Raak de aansluiting van het gereedschap niet direct na gebruik aan, omdat deze heet genoeg kan worden om brandwonden te veroorzaken.
16. Laat geen spaanders, stof of aarde in de aansluitingen, gaten en groeven van de accu terechtkomen. Dit kan leiden tot slechte prestaties of een defect aan het gereedschap of de accu.
17. Tenzij het gereedschap het gebruik in de buurt van hoogspanningsleidingen ondersteunt, mag u de accu niet in de buurt van hoogspanningsleidingen gebruiken. Dit kan leiden tot een storing of defect aan het gereedschap of de accu.
18. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

Gebruik alleen originele Makita-accu's. Het gebruik van niet-originele Makita-accu's of accu's die zijn gewijzigd, kan ertoe leiden dat de accu barst en brand, persoonlijk letsel en schade veroorzaakt. Het maakt ook de Makita-garantie voor het Makita-gereedschap en de lader ongeldig.

Tips voor het behoud van een maximale levensduur van de accu

1. Laad de accu op voordat deze volledig is ontladen. Stop altijd de werking van het gereedschap en laad de accu op wanneer u merkt dat het gereedschap minder vermogen heeft.
2. Laad nooit een volledig opgeladen accu opnieuw op. Overladen verkort de levensduur van de accu.
3. Laad de accu op bij een kamertemperatuur van 10 °C - 40 °C (50 °F - 104 °F). Laat een hete accu afkoelen voordat u deze oplaadt.
4. Wanneer u de accu niet gebruikt, verwijder deze dan uit het gereedschap of de lader.
5. Laad de accu op als u deze lange tijd (meer dan zes maanden) niet gebruikt.

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u een functie van het gereedschap aanpast of controleert.

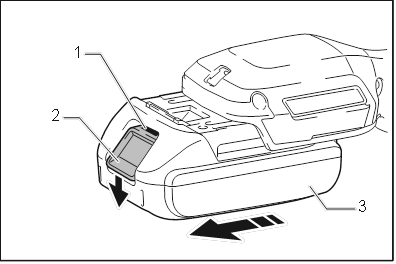

De accu plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert. Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen en schade veroorzaken aan het gereedschap en de accu, en persoonlijk letsel tot gevolg hebben.

1. Rode indicator
2. Knop
3. Accu

Om de accu te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de accu verschuift.

Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Plaats hem helemaal totdat hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

Plaats de accu altijd volledig totdat de rode indicator niet meer zichtbaar is. Zo niet, dan kan deze per ongeluk uit het gereedschap vallen, waardoor u of iemand in de buurt letsel kan oplopen. Plaats de accu niet met geweld. Als de accu er niet gemakkelijk in schuift, wordt deze niet correct geplaatst.

Gereedschap-/accubeveiligingssysteem

Het gereedschap is uitgerust met een gereedschap-/accubeveiligingssysteem. Dit systeem schakelt automatisch de stroom uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap of de accu zich in een van de volgende situaties bevindt:

Overbelastingsbeveiliging
Deze beveiliging werkt wanneer het gereedschap wordt gebruikt op een manier waardoor het een abnormaal hoge stroom trekt. Schakel in dit geval het gereedschap uit en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Schakel vervolgens het gereedschap in om opnieuw te starten.

Oververhittingsbeveiliging
Wanneer het gereedschap oververhit is, stopt het gereedschap automatisch en begint de lamp te knipperen. Laat in dit geval het gereedschap en de accu afkoelen voordat u het gereedschap weer inschakelt.

Overontladingsbeveiliging
Deze beveiliging werkt wanneer de resterende accucapaciteit laag wordt. Verwijder in dit geval de accu uit het gereedschap en laad de accu op.

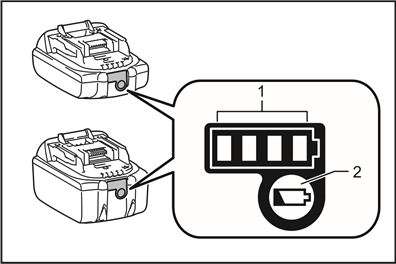

De resterende accucapaciteit aangeven

Alleen voor accu's met de indicator

1. Indicatorlampjes
2. Controleknop

Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampjes branden enkele seconden.

Indicatorlampjes			Resterende capaciteit
Brandend	Uit	Knipperend
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			De accu is mogelijk defect.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

OPMERKING: Het eerste (meest linkse) indicatorlampje knippert wanneer het accubeveiligingssysteem werkt.

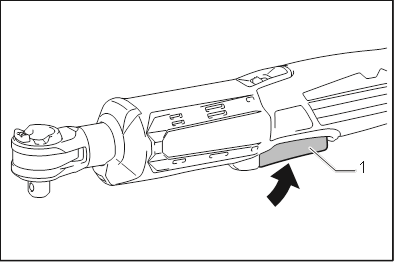

Schakelaarbediening

Controleer altijd of de schakelaarhendel goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten, voordat u de accu in het gereedschap plaatst.

Om het gereedschap te starten, trekt u gewoon aan de schakelaarhendel. De gereedschapssnelheid wordt verhoogd door de druk op de schakelaarhendel te verhogen. Laat de schakelaarhendel los om te stoppen.

1. Schakelaarhendel

OPMERKING: Het gereedschap stopt automatisch wanneer u de schakelaar ongeveer 1 minuut ingedrukt houdt.

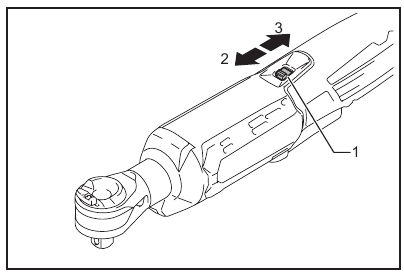

Om te voorkomen dat de schakelaarhendel per ongeluk wordt ingedrukt, is de vergrendelingshendel voorzien.

Wanneer de vergrendelingshendel in de vergrendelde stand staat , kan de schakelaarhendel niet worden bediend. Wanneer de vergrendelingshendel in de ontgrendelde stand staat , kan de schakelaarhendel worden bediend.

1. Vergrendelingshendel
2. Vergrendeling
3. Ontgrendeling

Schuif de vergrendelingshendel altijd in de vergrendelde stand , wanneer u het gereedschap niet gebruikt.

Elektrische rem

Dit gereedschap is uitgerust met een elektrische rem. Als het gereedschap niet snel stopt nadat de schakelaarhendel is losgelaten, laat het gereedschap dan onderhouden in een Makita-servicecentrum.

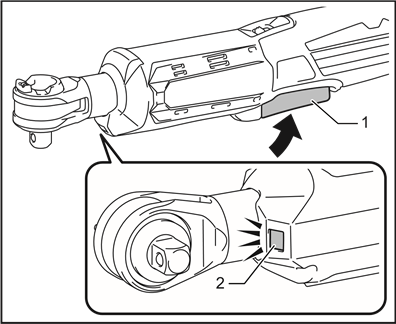

De voorlamp laten branden

Kijk niet in het licht of rechtstreeks in de lichtbron.

Trek aan de schakelaarhendel om de lamp te laten branden. De lamp blijft branden terwijl de schakelaarhendel wordt ingedrukt. Het licht gaat automatisch uit ongeveer 10 seconden nadat de schakelaarhendel is losgelaten.

1. Schakelaarhendel
2. Lamp

LET OP: Wanneer het gereedschap oververhit is, knippert de lamp. Laat het gereedschap volledig afkoelen voordat u het gereedschap weer gebruikt.

LET OP: Gebruik een droge doek om het vuil van de lens van de lamp te vegen. Pas op dat u de lens van de lamp niet bekrast, anders kan de verlichting minder worden.

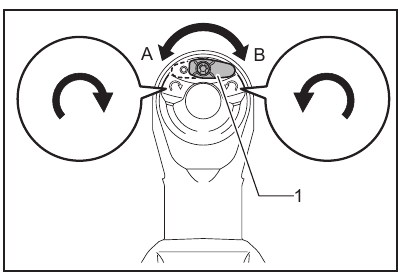

Omkeerhendelbediening

Controleer altijd de draairichting vóór gebruik. Gebruik de omkeerhendel pas nadat het gereedschap volledig tot stilstand is gekomen. Het wijzigen van de draairichting voordat het gereedschap stopt, kan het gereedschap beschadigen.

Dit gereedschap heeft een omkeerhendel om de draairichting te veranderen. Draai de omkeerhendel naar de A-kant voor een draairichting met de klok mee of naar de B-kant voor een draairichting tegen de klok in. Zorg ervoor dat de omkeerhendel volledig met een klik is gedraaid.

1. Omkeerhendel

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

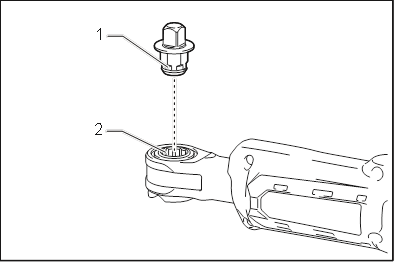

Montage of demontage van de dopsleuteladapter

Om de dopsleuteladapter te monteren, drukt u deze in de adapteropening tot deze vastklikt.

1. Dopsleuteladapter
2. Adapteropening

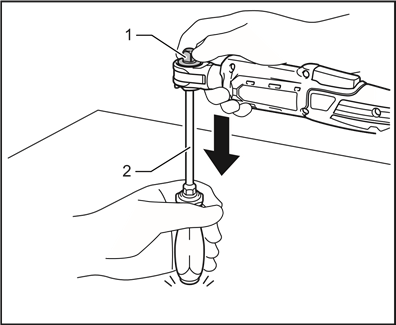

Om de dopsleuteladapter te verwijderen, steekt u een stokje, zoals een schroevendraaier, in de achterkant van de dopsleuteladapter en tikt u er voorzichtig op.

1. Dopsleuteladapter
2. Schroevendraaier

LET OP: Houd tijdens het verwijderen de dopsleuteladapter vast om te voorkomen dat deze van het gereedschap valt.

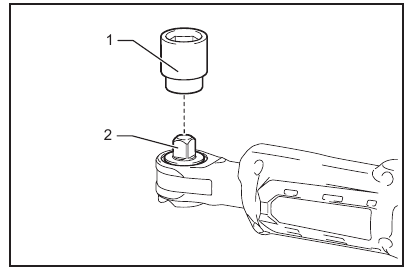

Dop monteren of verwijderen

Zorg er voor de bediening voor dat de dop goed is vergrendeld op de dopsleutel adapter. Een onvolledige bevestiging van de dop kan letsel veroorzaken.

LET OP: Gebruik altijd de juiste dopmaat voor bouten/moeren. Een verkeerde dopmaat resulteert in een inconsistent aanhaalmoment en/of schade aan de bout/moer. Om de dop te monteren, drukt u deze op de dopsleuteladapter tot deze vastklikt. Om de dop te verwijderen, trekt u deze er eenvoudigweg af.

1. Dop
2. Dopsleuteladapter

BEDIENING

Houd het gereedschap stevig vast, vooral wanneer de bout/moer de zitpositie bereikt. De dop stopt met draaien en de motorreactie genereert een onmiddellijke terugslag om het gereedschap te draaien.

LET OP: Houd het gereedschap recht op de bout/moer gericht.

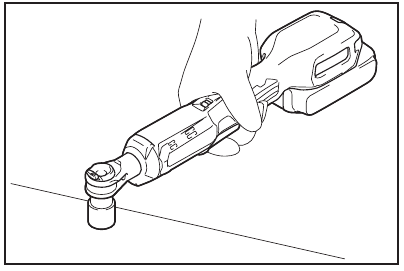

Houd het gereedschap stevig vast en plaats de dop over de bout/moer. Zet het gereedschap aan en draai vast. Wanneer de bout/moer de zitpositie bereikt, stopt het gereedschap automatisch.

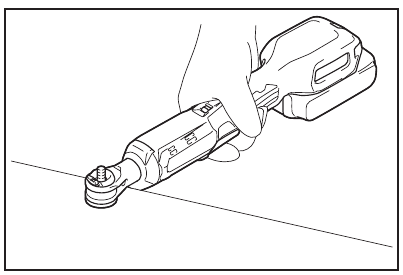

Het gereedschap werkt ook zonder dop. De adapteropening kan M8-bouten/moeren (5/16") vastdraaien. (werkt als een 13mm-dop)

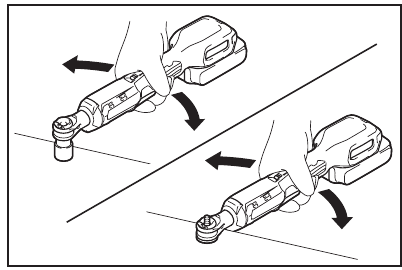

Gebruik als handgereedschap

U kunt het gereedschap gebruiken als een handratelsleutel door het gereedschap in de richting van de pijlen te draaien, zoals afgebeeld. In het bijzonder bij het losdraaien van een stijve bout/moer, draait u deze eerst met de hand los en zet u vervolgens het gereedschap aan.

LET OP: Een overmatig aanhaalmoment kan de bout/moer, de dop of het gereedschap beschadigen.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u inspectie- of onderhoudswerkzaamheden probeert uit te voeren.

LET OP: Gebruik nooit benzine, wasbenzine, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Om de VEILIGHEID en BETROUWBAARHEID van het product te behouden, dienen reparaties, ander onderhoud of aanpassingen te worden uitgevoerd door erkende Makita-servicecentra of fabrieksservicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw in deze handleiding gespecificeerde Makita-gereedschap. Het gebruik van andere accessoires of hulpstukken kan een risico op persoonlijk letsel opleveren. Gebruik accessoires of hulpstukken alleen voor het beoogde doel.

Als u hulp nodig heeft voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Dop
• Dopsleuteladapter
• Originele Makita-accu en -oplader

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in het gereedschapspakket zijn opgenomen. Ze kunnen van land tot land verschillen.

MAKITA BEPERKTE GARANTIE
Raadpleeg het bijgevoegde garantieblad voor de meest actuele garantievoorwaarden die op dit product van toepassing zijn. Als het bijgevoegde garantieblad niet beschikbaar is, raadpleeg dan de garantiegegevens die op de onderstaande website voor uw respectieve land worden vermeld.
Verenigde Staten van Amerika: www.makitatools.com
Canada: www.makita.ca
Andere landen: www.makita.com

Referenties

• Makita Canada | De leider in technologie voor elektrisch gereedschap
• MAKITA Industrieel elektrisch gereedschap - De leider in snoerloos met 18V LXT Lithium-Ion

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita XRW01 Handleiding

Beschikbare talen
