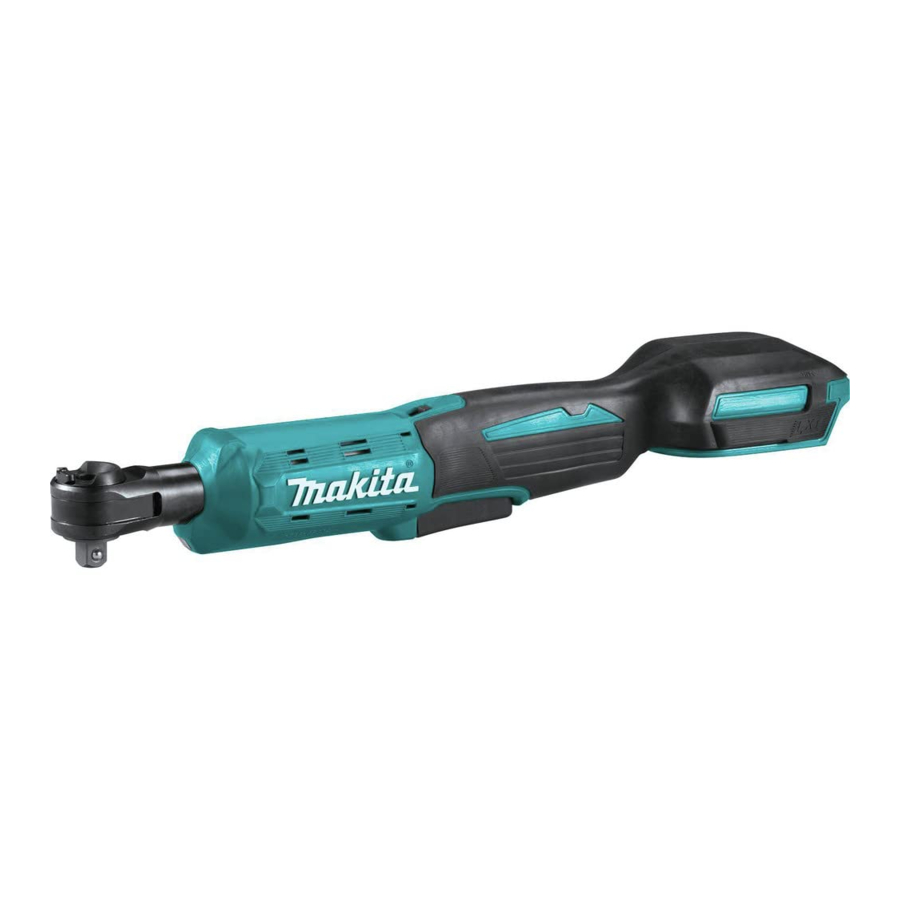

Makita XRW01

SPESIFIKASI

Model:		XRW01
Kapasitas pengencangan (dengan pengetatan manual)	Baut standar	M5 - M12 (3/16" - 1/2")
	Baut tarik tinggi	M5 - M10 (3/16" - 3/8")
Penggerak persegi		6,35 mm (1/4"), 9,5 mm (3/8")
Kecepatan tanpa beban		0 - 800 /menit
Torsi pengencangan maksimum		47,5 N•m (35 ft•lbs)
Panjang keseluruhan		369 mm (14-1/2")
Tegangan terukur		D.C. 18 V
Berat bersih		1,2 - 1,6 kg (2,6 - 3,5 lbs)

Karena program penelitian dan pengembangan kami yang berkelanjutan, spesifikasi di sini dapat berubah tanpa pemberitahuan.
Spesifikasi dan kartrid baterai dapat berbeda dari satu negara ke negara lain.
Berat dapat berbeda tergantung pada attachment, termasuk kartrid baterai. Kombinasi teringan dan terberat, menurut Prosedur EPTA-01/2014, ditunjukkan dalam tabel.

Kartrid baterai dan pengisi daya yang berlaku

Kartrid baterai	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Pengisi daya	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

Beberapa kartrid baterai dan pengisi daya yang tercantum di atas mungkin tidak tersedia tergantung pada wilayah tempat tinggal Anda.

Hanya gunakan kartrid baterai dan pengisi daya yang tercantum di atas. Penggunaan kartrid baterai dan pengisi daya lainnya dapat menyebabkan cedera dan/atau kebakaran.

PERINGATAN KESELAMATAN

Peringatan keselamatan umum peralatan listrik

Baca semua peringatan keselamatan, instruksi, ilustrasi, dan spesifikasi yang disertakan dengan peralatan listrik ini. Kegagalan dalam mengikuti semua instruksi yang tercantum di bawah ini dapat menyebabkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpan semua peringatan dan instruksi untuk referensi di masa mendatang.

Istilah "peralatan listrik" dalam peringatan mengacu pada peralatan listrik yang dioperasikan dengan listrik (berkabel) atau peralatan listrik yang dioperasikan dengan baterai (tanpa kabel).

Keselamatan area kerja

Jaga agar area kerja tetap bersih dan terang. Area yang berantakan atau gelap mengundang kecelakaan.
Jangan operasikan peralatan listrik di lingkungan yang mudah meledak, seperti di tempat yang terdapat cairan, gas, atau debu yang mudah terbakar. Peralatan listrik menghasilkan percikan api yang dapat menyulut debu atau uap.
Jauhkan anak-anak dan orang lain saat mengoperasikan peralatan listrik. Gangguan dapat menyebabkan Anda kehilangan kendali.

Keamanan Listrik

Steker peralatan listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker dengan cara apa pun. Jangan gunakan steker adaptor apa pun dengan peralatan listrik yang diarde (ditanahkan). Steker yang tidak dimodifikasi dan stopkontak yang sesuai akan mengurangi risiko sengatan listrik.
Hindari kontak tubuh dengan permukaan yang diarde atau ditanahkan, seperti pipa, radiator, kompor, dan lemari es. Ada peningkatan risiko sengatan listrik jika tubuh Anda diarde atau ditanahkan.
Jangan biarkan peralatan listrik terkena hujan atau kondisi basah. Air yang masuk ke peralatan listrik akan meningkatkan risiko sengatan listrik.
Jangan menyalahgunakan kabel. Jangan pernah menggunakan kabel untuk membawa, menarik, atau mencabut peralatan listrik. Jauhkan kabel dari panas, oli, tepi tajam, atau bagian yang bergerak. Kabel yang rusak atau terbelit meningkatkan risiko sengatan listrik.
Saat mengoperasikan peralatan listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang sesuai untuk penggunaan di luar ruangan mengurangi risiko sengatan listrik.
Jika mengoperasikan peralatan listrik di lokasi yang lembap tidak dapat dihindari, gunakan suplai yang dilindungi pemutus sirkuit gangguan tanah (GFCI). Penggunaan GFCI mengurangi risiko sengatan listrik.
Peralatan listrik dapat menghasilkan medan elektromagnetik (EMF) yang tidak berbahaya bagi pengguna. Namun, pengguna alat pacu jantung dan perangkat medis serupa lainnya harus menghubungi produsen perangkat mereka dan/atau dokter untuk mendapatkan saran sebelum mengoperasikan peralatan listrik ini.

Keselamatan Pribadi

Tetap waspada, perhatikan apa yang Anda lakukan, dan gunakan akal sehat saat mengoperasikan peralatan listrik. Jangan gunakan peralatan listrik saat Anda lelah atau di bawah pengaruh obat-obatan, alkohol, atau obat-obatan. Sedikit saja kurang perhatian saat mengoperasikan peralatan listrik dapat mengakibatkan cedera pribadi yang serius.
Gunakan peralatan pelindung diri. Selalu gunakan pelindung mata. Peralatan pelindung seperti masker debu, sepatu keselamatan anti selip, helm keras, atau pelindung pendengaran yang digunakan untuk kondisi yang sesuai akan mengurangi cedera pribadi.
Cegah penyalaan yang tidak disengaja. Pastikan sakelar dalam posisi mati sebelum menghubungkan ke sumber daya dan/atau kemasan baterai, mengangkat, atau membawa alat. Membawa peralatan listrik dengan jari Anda pada sakelar atau menyalakan peralatan listrik yang sakelarnya dalam posisi hidup mengundang kecelakaan.
Lepaskan kunci penyetel atau kunci pas apa pun sebelum menyalakan peralatan listrik. Kunci pas atau kunci yang terpasang pada bagian peralatan listrik yang berputar dapat mengakibatkan cedera pribadi.
Jangan menjangkau terlalu jauh. Jaga pijakan dan keseimbangan yang tepat setiap saat. Hal ini memungkinkan kontrol yang lebih baik atas peralatan listrik dalam situasi yang tidak terduga.
Berpakaian dengan benar. Jangan memakai pakaian longgar atau perhiasan. Jauhkan rambut, pakaian, dan sarung tangan Anda dari bagian yang bergerak. Pakaian longgar, perhiasan, atau rambut panjang dapat tersangkut di bagian yang bergerak.
Jika perangkat disediakan untuk koneksi fasilitas ekstraksi dan pengumpulan debu, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan pengumpul debu dapat mengurangi bahaya terkait debu.
Jangan biarkan keakraban yang diperoleh dari seringnya penggunaan alat membuat Anda berpuas diri dan mengabaikan prinsip-prinsip keselamatan alat. Tindakan yang ceroboh dapat menyebabkan cedera parah dalam sepersekian detik.
Selalu kenakan kacamata pelindung untuk melindungi mata Anda dari cedera saat menggunakan peralatan listrik. Kacamata harus sesuai dengan ANSI Z87.1 di AS.

Merupakan tanggung jawab pemberi kerja untuk memberlakukan penggunaan peralatan pelindung keselamatan yang sesuai oleh operator alat dan oleh orang lain di area kerja terdekat.

Penggunaan dan perawatan peralatan listrik

Jangan paksa peralatan listrik. Gunakan peralatan listrik yang benar untuk aplikasi Anda. Peralatan listrik yang benar akan melakukan pekerjaan dengan lebih baik dan lebih aman pada kecepatan yang dirancang untuknya.
Jangan gunakan peralatan listrik jika sakelar tidak menyala dan mati. Peralatan listrik apa pun yang tidak dapat dikendalikan dengan sakelar berbahaya dan harus diperbaiki.
Cabut steker dari sumber daya dan/atau lepaskan kemasan baterai, jika dapat dilepas, dari peralatan listrik sebelum melakukan penyetelan, mengganti aksesori, atau menyimpan peralatan listrik. Tindakan pencegahan keselamatan seperti itu mengurangi risiko menyalakan peralatan listrik secara tidak sengaja.
Simpan peralatan listrik yang tidak digunakan di luar jangkauan anak-anak dan jangan izinkan orang yang tidak terbiasa dengan peralatan listrik atau instruksi ini untuk mengoperasikan peralatan listrik. Peralatan listrik berbahaya di tangan pengguna yang tidak terlatih.
Rawat peralatan listrik dan aksesori. Periksa ketidaksejajaran atau pengikatan bagian yang bergerak, kerusakan bagian, dan kondisi lain apa pun yang dapat memengaruhi pengoperasian peralatan listrik. Jika rusak, perbaiki peralatan listrik sebelum digunakan. Banyak kecelakaan disebabkan oleh peralatan listrik yang kurang terawat.
Jaga agar alat pemotong tetap tajam dan bersih. Alat pemotong yang dirawat dengan baik dengan ujung pemotong yang tajam cenderung tidak mengikat dan lebih mudah dikendalikan.
Gunakan peralatan listrik, aksesori, dan mata alat, dll. sesuai dengan instruksi ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan peralatan listrik untuk pengoperasian yang berbeda dari yang dimaksudkan dapat mengakibatkan situasi berbahaya.
Jaga agar gagang dan permukaan pegangan tetap kering, bersih, dan bebas dari oli dan gemuk. Gagang dan permukaan pegangan yang licin tidak memungkinkan penanganan dan kontrol alat yang aman dalam situasi yang tidak terduga.
Saat menggunakan alat, jangan memakai sarung tangan kerja kain yang dapat terjerat. Terjeratnya sarung tangan kerja kain di bagian yang bergerak dapat mengakibatkan cedera pribadi.

Penggunaan dan perawatan alat baterai

Isi ulang hanya dengan pengisi daya yang ditentukan oleh pabrikan. Pengisi daya yang sesuai untuk satu jenis kemasan baterai dapat menimbulkan risiko kebakaran saat digunakan dengan kemasan baterai lain.
Gunakan peralatan listrik hanya dengan kemasan baterai yang dirancang khusus. Penggunaan kemasan baterai lain dapat menimbulkan risiko cedera dan kebakaran.
Saat kemasan baterai tidak digunakan, jauhkan dari benda logam lain, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya, yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Menghubungkan terminal baterai secara singkat dapat menyebabkan luka bakar atau kebakaran.
Dalam kondisi yang kasar, cairan dapat dikeluarkan dari baterai; hindari kontak. Jika terjadi kontak secara tidak sengaja, bilas dengan air. Jika cairan mengenai mata, segera cari bantuan medis. Cairan yang dikeluarkan dari baterai dapat menyebabkan iritasi atau luka bakar.
Jangan gunakan kemasan baterai atau alat yang rusak atau dimodifikasi. Baterai yang rusak atau dimodifikasi dapat menunjukkan perilaku yang tidak dapat diprediksi yang mengakibatkan kebakaran, ledakan, atau risiko cedera.
Jangan biarkan kemasan baterai atau alat terkena api atau suhu yang berlebihan. Paparan api atau suhu di atas 130°C dapat menyebabkan ledakan.
Ikuti semua instruksi pengisian daya dan jangan mengisi daya kemasan baterai atau alat di luar rentang suhu yang ditentukan dalam instruksi. Pengisian daya yang tidak benar atau pada suhu di luar rentang yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

Servis peralatan listrik Anda oleh teknisi ahli hanya dengan menggunakan suku cadang pengganti yang identik. Ini akan memastikan bahwa keamanan peralatan listrik tetap terjaga.
Jangan pernah memperbaiki kemasan baterai yang rusak. Servis kemasan baterai hanya boleh dilakukan oleh pabrikan atau penyedia layanan resmi.
Ikuti instruksi untuk melumasi dan mengganti aksesori.
Jangan memodifikasi atau mencoba memperbaiki alat atau kemasan baterai kecuali seperti yang ditunjukkan dalam instruksi untuk penggunaan dan perawatan.

Simbol

Berikut ini adalah simbol-simbol yang digunakan untuk alat.

Peringatan keselamatan kunci ratchet tanpa kabel

Pegang perkakas listrik pada permukaan cengkeraman berinsulasi saat melakukan pengoperasian di mana pengencang dapat mengenai kabel tersembunyi. Pengencang yang menyentuh kabel "beraliran listrik" dapat membuat bagian logam yang terbuka dari perkakas listrik "beraliran listrik" dan dapat menyebabkan operator mengalami sengatan listrik.
Pegang perkakas dengan kuat.
Selalu pastikan Anda memiliki pijakan yang kuat. Pastikan tidak ada seorang pun di bawah saat menggunakan perkakas di tempat yang tinggi.
Kenakan pelindung telinga.
Periksa soket impak dengan saksama apakah ada aus, retak, atau kerusakan sebelum pemasangan.
Jauhkan tangan dari bagian yang berputar.
Jangan menyentuh kepala ratchet, soket impak, baut, mur, atau benda kerja segera setelah pengoperasian lama. Bagian-bagian tersebut mungkin sangat panas dan dapat membakar kulit Anda.

SIMPAN PETUNJUK INI.

JANGAN biarkan kenyamanan atau keakraban dengan produk (yang diperoleh dari penggunaan berulang) menggantikan kepatuhan ketat pada aturan keselamatan untuk produk terkait.

PENYALAHGUNAAN atau kegagalan untuk mengikuti aturan keselamatan yang dinyatakan dalam buku petunjuk ini dapat menyebabkan cedera serius.

Petunjuk keselamatan penting untuk kartrid baterai

Sebelum menggunakan kartrid baterai, baca semua petunjuk dan tanda peringatan pada (1) pengisi daya baterai, (2) baterai, dan (3) produk yang menggunakan baterai.
Jangan membongkar atau merusak kartrid baterai. Hal ini dapat menyebabkan kebakaran, panas berlebihan, atau ledakan.
Jika waktu pengoperasian menjadi sangat singkat, segera hentikan pengoperasian. Hal ini dapat mengakibatkan risiko panas berlebih, kemungkinan luka bakar, dan bahkan ledakan.
Jika elektrolit masuk ke mata Anda, bilas dengan air bersih dan segera cari pertolongan medis. Hal ini dapat mengakibatkan hilangnya penglihatan Anda.
Jangan membuat kartrid baterai mengalami korsleting:
1. Jangan menyentuh terminal dengan bahan konduktif apa pun.
2. Hindari menyimpan kartrid baterai dalam wadah dengan benda logam lain seperti paku, koin, dll.
3. Jangan memaparkan kartrid baterai ke air atau hujan.

Korsleting baterai dapat menyebabkan aliran arus yang besar, panas berlebih, kemungkinan luka bakar, dan bahkan kerusakan.

Jangan menyimpan dan menggunakan perkakas dan kartrid baterai di lokasi dengan suhu yang dapat mencapai atau melebihi 50°C (122°F).
Jangan membakar kartrid baterai meskipun sudah rusak parah atau benar-benar aus. Kartrid baterai dapat meledak dalam api.
Jangan memaku, memotong, menghancurkan, melempar, menjatuhkan kartrid baterai, atau membenturkannya ke benda keras. Perilaku seperti itu dapat mengakibatkan kebakaran, panas berlebihan, atau ledakan.
Jangan menggunakan baterai yang rusak.
Baterai litium-ion yang terkandung tunduk pada persyaratan Perundang-undangan Barang Berbahaya. Untuk pengangkutan komersial, misalnya oleh pihak ketiga, agen pengiriman, persyaratan khusus pada pengemasan dan pelabelan harus diperhatikan. Untuk persiapan barang yang akan dikirim, diperlukan konsultasi dengan ahli untuk bahan berbahaya. Harap perhatikan juga peraturan nasional yang mungkin lebih rinci. Rekatkan atau tutupi kontak terbuka dan kemas baterai sedemikian rupa sehingga tidak dapat bergerak di dalam kemasan.
Saat membuang kartrid baterai, lepaskan dari perkakas dan buang di tempat yang aman. Ikuti peraturan setempat terkait pembuangan baterai.
Gunakan baterai hanya dengan produk yang ditentukan oleh Makita. Memasang baterai ke produk yang tidak sesuai dapat mengakibatkan kebakaran, panas berlebihan, ledakan, atau kebocoran elektrolit.
Jika perkakas tidak digunakan untuk jangka waktu yang lama, baterai harus dilepas dari perkakas.
Selama dan setelah digunakan, kartrid baterai dapat menjadi panas yang dapat menyebabkan luka bakar atau luka bakar suhu rendah. Perhatikan penanganan kartrid baterai yang panas.
Jangan menyentuh terminal perkakas segera setelah digunakan karena dapat menjadi cukup panas untuk menyebabkan luka bakar.
Jangan biarkan serpihan, debu, atau tanah menempel pada terminal, lubang, dan alur kartrid baterai. Hal ini dapat mengakibatkan kinerja buruk atau kerusakan pada perkakas atau kartrid baterai.
Kecuali perkakas mendukung penggunaan di dekat saluran listrik tegangan tinggi, jangan gunakan kartrid baterai di dekat saluran listrik tegangan tinggi. Hal ini dapat mengakibatkan malfungsi atau kerusakan pada perkakas atau kartrid baterai.
Jauhkan baterai dari jangkauan anak-anak.

SIMPAN PETUNJUK INI.

Hanya gunakan baterai Makita asli. Penggunaan baterai Makita tidak asli, atau baterai yang telah diubah, dapat mengakibatkan baterai meledak yang menyebabkan kebakaran, cedera diri, dan kerusakan. Hal ini juga akan membatalkan garansi Makita untuk perkakas dan pengisi daya Makita.

Tips untuk mempertahankan masa pakai baterai maksimum

Isi daya kartrid baterai sebelum benar-benar habis. Selalu hentikan pengoperasian perkakas dan isi daya kartrid baterai saat Anda melihat daya perkakas berkurang.
Jangan pernah mengisi ulang kartrid baterai yang sudah terisi penuh. Pengisian daya yang berlebihan memperpendek masa pakai baterai.
Isi daya kartrid baterai dengan suhu ruangan pada 10°C - 40°C (50°F - 104°F). Biarkan kartrid baterai yang panas menjadi dingin sebelum mengisi dayanya.
Saat tidak menggunakan kartrid baterai, lepaskan dari perkakas atau pengisi daya.
Isi daya kartrid baterai jika Anda tidak menggunakannya untuk jangka waktu yang lama (lebih dari enam bulan).

DESKRIPSI FUNGSIONAL

Selalu pastikan alat dimatikan dan kartrid baterai dilepas sebelum menyesuaikan atau memeriksa fungsi pada alat.

Memasang atau melepas kartrid baterai

Selalu matikan alat sebelum memasang atau melepas kartrid baterai.

Pegang alat dan kartrid baterai dengan kuat saat memasang atau melepas kartrid baterai. Kegagalan memegang alat dan kartrid baterai dengan kuat dapat menyebabkan keduanya terlepas dari tangan Anda dan mengakibatkan kerusakan pada alat dan kartrid baterai serta cedera diri.

Indikator merah
Tombol
Kartrid baterai

Untuk melepas kartrid baterai, geser dari alat sambil menggeser tombol di bagian depan kartrid.

Untuk memasang kartrid baterai, sejajarkan lidah pada kartrid baterai dengan alur di rumah dan geser ke tempatnya. Masukkan sepenuhnya hingga terkunci di tempatnya dengan sedikit bunyi klik. Jika Anda dapat melihat indikator merah di sisi atas tombol, itu tidak terkunci sepenuhnya.

Selalu pasang kartrid baterai sepenuhnya hingga indikator merah tidak terlihat. Jika tidak, dapat secara tidak sengaja jatuh dari alat, menyebabkan cedera pada Anda atau orang di sekitar Anda.

Jangan memasang kartrid baterai secara paksa. Jika kartrid tidak masuk dengan mudah, itu tidak dimasukkan dengan benar.

Sistem proteksi alat / baterai

Alat ini dilengkapi dengan sistem proteksi alat/baterai. Sistem ini secara otomatis memutus daya untuk memperpanjang umur alat dan baterai. Alat akan otomatis berhenti selama pengoperasian jika alat atau baterai ditempatkan di bawah salah satu kondisi berikut:

Proteksi kelebihan beban
Proteksi ini berfungsi saat alat dioperasikan dengan cara yang menyebabkannya menarik arus yang sangat tinggi. Dalam situasi ini, matikan alat dan hentikan aplikasi yang menyebabkan alat menjadi kelebihan beban. Kemudian hidupkan alat untuk memulai ulang.

Proteksi panas berlebih
Saat alat terlalu panas, alat berhenti secara otomatis dan lampu mulai berkedip. Dalam situasi ini, biarkan alat dan baterai menjadi dingin sebelum menghidupkan alat kembali.

Proteksi pengosongan berlebih
Proteksi ini berfungsi saat sisa kapasitas baterai menjadi rendah. Dalam situasi ini, lepaskan baterai dari alat dan isi daya baterai.

Menunjukkan sisa kapasitas baterai

Hanya untuk kartrid baterai dengan indikator

Lampu indikator
Tombol periksa

Tekan tombol periksa pada kartrid baterai untuk menunjukkan sisa kapasitas baterai. Lampu indikator menyala selama beberapa detik.

Lampu indikator			Sisa kapasitas
Menyala	Mati	Berkedip
			75% hingga 100%
			50% hingga 75%
			25% hingga 50%
			0% hingga 25%
			Isi daya baterai.
			Baterai mungkin mengalami kerusakan.

CATATAN: Tergantung pada kondisi penggunaan dan suhu sekitar, indikasi mungkin sedikit berbeda dari kapasitas sebenarnya.

CATATAN: Lampu indikator pertama (paling kiri) akan berkedip saat sistem proteksi baterai berfungsi.

Aksi sakelar

Sebelum memasang kartrid baterai ke dalam alat, selalu periksa untuk memastikan tuas sakelar bekerja dengan baik dan kembali ke posisi "OFF" (MATI) saat dilepaskan.

Untuk menghidupkan alat, cukup tarik tuas sakelar. Kecepatan alat ditingkatkan dengan meningkatkan tekanan pada tuas sakelar. Lepaskan tuas sakelar untuk berhenti.

Tuas sakelar

CATATAN: Alat otomatis berhenti saat Anda terus menarik pelatuk sakelar selama sekitar 1 menit.

Untuk mencegah tuas sakelar ditarik secara tidak sengaja, tuas pengunci disediakan.

Saat tuas pengunci berada dalam posisi terkunci , tuas sakelar tidak dapat digerakkan. Saat tuas pengunci berada dalam posisi terbuka , tuas sakelar dapat digerakkan.

Tuas pengunci
Kunci
Buka kunci

Saat tidak mengoperasikan alat, selalu geser tuas pengunci ke posisi terkunci .

Rem elektrik

Alat ini dilengkapi dengan rem elektrik. Jika alat terus-menerus gagal berhenti dengan cepat setelah tuas sakelar dilepaskan, mintalah alat diservis di pusat servis Makita.

Menyalakan lampu depan

Jangan melihat ke dalam cahaya atau melihat sumber cahaya secara langsung.

Tarik tuas sakelar untuk menyalakan lampu. Lampu terus menyala saat tuas sakelar ditarik. Lampu otomatis mati sekitar 10 detik setelah tuas sakelar dilepaskan.

Tuas sakelar
Lampu

PERHATIAN: Saat alat terlalu panas, lampu berkedip. Dinginkan alat sepenuhnya sebelum mengoperasikan alat lagi.

PERHATIAN: Gunakan kain kering untuk menyeka kotoran dari lensa lampu. Berhati-hatilah agar tidak menggores lensa lampu, atau dapat menurunkan iluminasi.

Aksi tuas pembalik

Selalu periksa arah putaran sebelum pengoperasian.

Gunakan tuas pembalik hanya setelah alat berhenti sepenuhnya. Mengubah arah putaran sebelum alat berhenti dapat merusak alat.

Alat ini memiliki tuas pembalik untuk mengubah arah putaran. Putar tuas pembalik ke sisi A untuk putaran searah jarum jam atau ke sisi B untuk putaran berlawanan arah jarum jam. Pastikan tuas pembalik diputar sepenuhnya dengan bunyi klik.

Tuas pembalik

PERAKITAN

Pastikan selalu bahwa alat dimatikan dan kartrid baterai dilepas sebelum melakukan pekerjaan apa pun pada alat.

Memasang atau melepas adaptor soket

Untuk memasang adaptor soket, dorong ke dalam lubang adaptor hingga terkunci di tempatnya.

Adaptor soket
Lubang adaptor

Untuk melepas adaptor soket, masukkan stik seperti obeng ke bagian belakang adaptor soket, lalu ketuk perlahan.

Adaptor soket
Obeng

PERHATIAN: Selama prosedur pelepasan, terus tahan adaptor soket untuk mencegahnya jatuh dari alat.

Memasang atau melepas soket

Sebelum beroperasi, pastikan bahwa soket terkunci dengan benar pada soket adaptor. Pemasangan soket yang tidak sempurna dapat menyebabkan cedera.

PERHATIAN: Selalu gunakan soket ukuran yang benar untuk baut/mur. Soket ukuran yang salah akan menghasilkan torsi pengencangan yang tidak konsisten dan/atau kerusakan pada baut/mur. Untuk memasang soket, dorong ke adaptor soket hingga terkunci di tempatnya. Untuk melepas soket, cukup tarik.

Soket
Adaptor soket

OPERASI

Pegang alat dengan kuat terutama saat baut/mur mencapai posisi duduk. Soket berhenti berputar dan reaksi motor menghasilkan reaksi balik instan untuk memutar alat.

PERHATIAN: Pegang alat dengan mengarah lurus ke baut/mur.

Pegang alat dengan kuat dan tempatkan soket di atas baut/mur. Nyalakan alat dan kencangkan. Ketika baut/mur mencapai posisi duduk, alat berhenti secara otomatis.

Alat ini juga berfungsi tanpa soket. Lubang adaptor dapat mengencangkan baut/mur M8 (5/16"). (berfungsi sebagai soket 13mm)

Menggunakan sebagai alat tangan

Anda dapat menggunakan alat ini sebagai kunci pas ratchet tangan dengan memutar alat ke arah panah seperti yang diilustrasikan. Khususnya saat melonggarkan baut/mur yang kaku, kendurkan dengan tangan terlebih dahulu lalu nyalakan alat.

PERHATIAN: Torsi pengencangan yang berlebihan dapat merusak baut/mur, soket, atau alat.

PEMELIHARAAN

Pastikan selalu bahwa alat dimatikan dan kartrid baterai dilepas sebelum mencoba melakukan pemeriksaan atau pemeliharaan.

PERHATIAN: Jangan pernah menggunakan bensin, benzena, tiner, alkohol, atau sejenisnya. Perubahan warna, deformasi, atau retakan dapat terjadi.

Untuk menjaga KEAMANAN dan KEANDALAN produk, perbaikan, pemeliharaan, atau penyesuaian lainnya harus dilakukan oleh Pusat Servis Resmi atau Pabrik Makita, selalu menggunakan suku cadang pengganti Makita.

AKSESORIS OPSIONAL

Aksesori atau perlengkapan ini direkomendasikan untuk digunakan dengan alat Makita Anda yang ditentukan dalam manual ini. Penggunaan aksesori atau perlengkapan lainnya dapat menimbulkan risiko cedera pada orang. Hanya gunakan aksesori atau perlengkapan untuk tujuan yang dinyatakan.

Jika Anda memerlukan bantuan untuk detail lebih lanjut mengenai aksesori ini, tanyakan kepada Pusat Servis Makita setempat.

Soket
Adaptor soket
Baterai dan pengisi daya asli Makita

CATATAN: Beberapa item dalam daftar mungkin termasuk dalam paket alat sebagai aksesori standar. Mereka mungkin berbeda dari satu negara ke negara lain.

GARANSI TERBATAS MAKITA
Silakan merujuk ke lembar garansi terlampir untuk persyaratan garansi terbaru yang berlaku untuk produk ini. Jika lembar garansi terlampir tidak tersedia, lihat detail garansi yang ditetapkan di situs web di bawah ini untuk negara Anda masing-masing.
Amerika Serikat: www.makitatools.com
Kanada: www.makita.ca
Negara lain: www.makita.com
