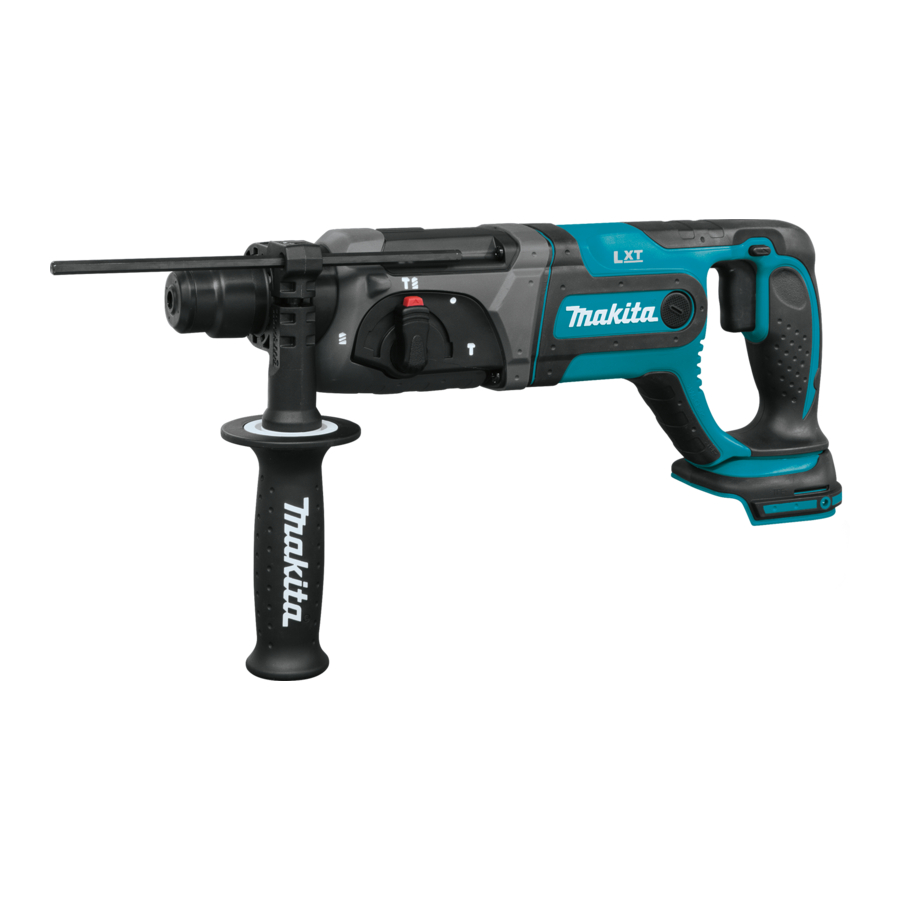

Panduan Makita XRH04

Isi

1 SPESIFIKASI
2 Peringatan Keselamatan Umum Alat-Alat Daya
- 2.1 PERINGATAN KESELAMATAN ROTARY HAMMER TANPA KABEL
3 Simbol
- 3.1 INSTRUKSI KESELAMATAN PENTING UNTUK KARTRID BATERAI
4 DESKRIPSI FUNGSIONAL
5 PERAKITAN
6 OPERASI
7 PEMELIHARAAN
- 7.1 Mengganti sikat karbon
8 AKSESORIS OPSIONAL
9 Unduh manual
10 Dalam Bahasa Lain

SPESIFIKASI

Model		XRH04
Kapasitas	Beton	24 mm (15/16")
	Baja	13 mm (1/2")
	Kayu	26 mm (1")
Kecepatan tanpa beban (RPM)		0 - 1,200 /menit
Pukulan per menit		0 - 4,000
Panjang keseluruhan		417 mm (16-3/8")
Berat bersih		3.2 kg (7.1 lbs)	3.5 kg (7.7 lbs)
Tegangan tetapan		D.C. 18 V
Kartrid baterai standar		BL1815N / BL1820	BL1830 / BL1840 / BL1850

Karena program penelitian dan pengembangan kami yang berkelanjutan, spesifikasi di sini dapat berubah tanpa pemberitahuan.
Spesifikasi dan kartrid baterai dapat berbeda dari satu negara ke negara lain.
Berat, dengan kartrid baterai, sesuai dengan Prosedur EPTA-01/2003

Peringatan Keselamatan Umum Alat-Alat Daya

Baca semua peringatan keselamatan dan semua instruksi. Kegagalan untuk mengikuti peringatan dan instruksi dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.
Simpan semua peringatan dan instruksi untuk referensi di masa mendatang.
Istilah "alat daya" dalam peringatan mengacu pada alat daya yang dioperasikan dengan listrik (berkabel) atau alat daya yang dioperasikan dengan baterai (tanpa kabel).

Keselamatan area kerja

Jaga area kerja tetap bersih dan terang. Area yang berantakan atau gelap mengundang kecelakaan.
Jangan operasikan alat-alat daya di atmosfer yang mudah meledak, seperti di tempat terdapat cairan, gas, atau debu yang mudah terbakar. Alat-alat daya menghasilkan percikan api yang dapat menyulut debu atau asap.
Jauhkan anak-anak dan orang-orang di sekitar saat mengoperasikan alat daya. Gangguan dapat menyebabkan Anda kehilangan kendali.

Keamanan listrik

Steker alat daya harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker dengan cara apa pun. Jangan gunakan steker adaptor apa pun dengan alat daya yang ditanahkan (didasarkan). Steker yang tidak dimodifikasi dan stopkontak yang sesuai akan mengurangi risiko sengatan listrik.
Hindari kontak tubuh dengan permukaan yang ditanahkan atau didasarkan seperti pipa, radiator, kompor, dan lemari es. Ada peningkatan risiko sengatan listrik jika tubuh Anda ditanahkan atau didasarkan.
Jangan biarkan alat-alat daya terkena hujan atau kondisi basah. Air yang masuk ke alat daya akan meningkatkan risiko sengatan listrik.
Jangan menyalahgunakan kabel. Jangan pernah menggunakan kabel untuk membawa, menarik, atau mencabut alat daya. Jauhkan kabel dari panas, oli, ujung tajam, atau bagian yang bergerak. Kabel yang rusak atau terbelit meningkatkan risiko sengatan listrik.
Saat mengoperasikan alat daya di luar ruangan, gunakan kabel ekstensi yang cocok untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk penggunaan di luar ruangan mengurangi risiko sengatan listrik.
Jika mengoperasikan alat daya di lokasi yang lembap tidak dapat dihindari, gunakan suplai yang dilindungi oleh pemutus sirkuit gangguan tanah (GFCI). Penggunaan GFCI mengurangi risiko sengatan listrik.

Keamanan pribadi

Tetap waspada, perhatikan apa yang Anda lakukan, dan gunakan akal sehat saat mengoperasikan alat daya. Jangan gunakan alat daya saat Anda lelah atau di bawah pengaruh obat-obatan, alkohol, atau obat-obatan. Kelengahan sesaat saat mengoperasikan alat daya dapat mengakibatkan cedera pribadi yang serius.
Gunakan peralatan pelindung pribadi. Selalu kenakan pelindung mata. Peralatan pelindung seperti masker debu, sepatu keselamatan anti selip, topi keras, atau pelindung pendengaran yang digunakan untuk kondisi yang sesuai akan mengurangi cedera pribadi.
Cegah penyalaan yang tidak disengaja. Pastikan sakelar dalam posisi mati sebelum menghubungkan ke sumber daya dan/atau kemasan baterai, mengambil atau membawa alat. Membawa alat-alat daya dengan jari Anda pada sakelar atau menyalakan alat-alat daya yang sakelarnya hidup mengundang kecelakaan.
Lepaskan kunci penyetel atau kunci pas sebelum menyalakan alat daya. Kunci pas atau kunci yang terpasang pada bagian alat daya yang berputar dapat mengakibatkan cedera pribadi.
Jangan menjangkau terlalu jauh. Jaga pijakan dan keseimbangan yang tepat setiap saat. Ini memungkinkan kontrol alat daya yang lebih baik dalam situasi yang tidak terduga.
Berpakaianlah dengan benar. Jangan mengenakan pakaian atau perhiasan yang longgar. Jauhkan rambut, pakaian, dan sarung tangan Anda dari bagian yang bergerak. Pakaian longgar, perhiasan, atau rambut panjang dapat tersangkut di bagian yang bergerak.
Jika perangkat disediakan untuk koneksi fasilitas ekstraksi dan pengumpulan debu, pastikan ini terhubung dan digunakan dengan benar. Penggunaan pengumpulan debu dapat mengurangi bahaya terkait debu.

Penggunaan dan perawatan alat daya

Jangan memaksakan alat daya. Gunakan alat daya yang benar untuk aplikasi Anda. Alat daya yang benar akan melakukan pekerjaan dengan lebih baik dan lebih aman pada tingkat yang dirancang untuk itu.
Jangan gunakan alat daya jika sakelar tidak menyala dan mati. Alat daya apa pun yang tidak dapat dikendalikan dengan sakelar berbahaya dan harus diperbaiki.
Lepaskan steker dari sumber daya dan/atau kemasan baterai dari alat daya sebelum melakukan penyesuaian apa pun, mengganti aksesori, atau menyimpan alat daya. Tindakan pencegahan keselamatan semacam itu mengurangi risiko menghidupkan alat daya secara tidak sengaja.
Simpan alat-alat daya yang tidak digunakan jauh dari jangkauan anak-anak dan jangan izinkan orang yang tidak terbiasa dengan alat daya atau instruksi ini untuk mengoperasikan alat daya. Alat-alat daya berbahaya di tangan pengguna yang tidak terlatih.
Pertahankan alat-alat daya. Periksa ketidaksejajaran atau pengikatan bagian yang bergerak, kerusakan bagian, dan kondisi lain apa pun yang dapat memengaruhi pengoperasian alat daya. Jika rusak, perbaiki alat daya sebelum digunakan. Banyak kecelakaan disebabkan oleh alat-alat daya yang tidak dirawat dengan baik.
Jaga agar alat pemotong tetap tajam dan bersih. Alat pemotong yang dirawat dengan baik dengan ujung pemotong yang tajam cenderung tidak mengikat dan lebih mudah dikendalikan.
Gunakan alat daya, aksesori, dan mata alat, dll. sesuai dengan instruksi ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan alat daya untuk operasi yang berbeda dari yang dimaksudkan dapat mengakibatkan situasi berbahaya.

Penggunaan dan perawatan alat baterai

Isi ulang hanya dengan pengisi daya yang ditentukan oleh pabrikan. Pengisi daya yang cocok untuk satu jenis kemasan baterai dapat menimbulkan risiko kebakaran saat digunakan dengan kemasan baterai lain.
Gunakan alat-alat daya hanya dengan kemasan baterai yang ditentukan secara khusus. Penggunaan kemasan baterai lain dapat menimbulkan risiko cedera dan kebakaran.
Saat kemasan baterai tidak digunakan, jauhkan dari benda logam lain, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya, yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Korsleting terminal baterai bersama-sama dapat menyebabkan luka bakar atau kebakaran.
Dalam kondisi kasar, cairan dapat dikeluarkan dari baterai; hindari kontak. Jika kontak terjadi secara tidak sengaja, siram dengan air. Jika cairan mengenai mata, segera dapatkan bantuan medis. Cairan yang dikeluarkan dari baterai dapat menyebabkan iritasi atau luka bakar.

Servis

Minta alat daya Anda diservis oleh teknisi perbaikan yang memenuhi syarat hanya dengan menggunakan suku cadang pengganti yang identik. Ini akan memastikan bahwa keamanan alat daya dipertahankan.
Ikuti instruksi untuk melumasi dan mengganti aksesori.
Jaga agar gagang tetap kering, bersih, dan bebas dari minyak dan gemuk.

PERINGATAN KESELAMATAN ROTARY HAMMER TANPA KABEL

Kenakan pelindung telinga. Paparan kebisingan dapat menyebabkan kehilangan pendengaran.
Gunakan gagang tambahan, jika disertakan dengan alat. Kehilangan kendali dapat menyebabkan cedera pribadi.
Pegang alat daya dengan permukaan pegangan yang terisolasi, saat melakukan operasi di mana aksesori pemotong dapat mengenai kabel tersembunyi. Aksesori pemotong yang mengenai kabel "hidup" dapat membuat bagian logam yang terbuka dari alat daya "hidup" dan dapat memberi operator sengatan listrik.
Kenakan topi keras (helm keselamatan), kacamata keselamatan, dan/atau pelindung wajah. Kacamata biasa atau kacamata hitam BUKAN kacamata keselamatan. Sangat disarankan juga agar Anda mengenakan masker debu dan sarung tangan yang dilapisi tebal.
Pastikan mata bor terpasang di tempatnya sebelum beroperasi.
Dalam operasi normal, alat ini dirancang untuk menghasilkan getaran. Sekrup dapat menjadi kendur dengan mudah, menyebabkan kerusakan atau kecelakaan. Periksa kekencangan sekrup dengan hati-hati sebelum beroperasi.
Dalam cuaca dingin atau ketika alat belum digunakan untuk waktu yang lama, biarkan alat memanas untuk sementara waktu dengan mengoperasikannya tanpa beban. Ini akan melonggarkan pelumasan. Tanpa pemanasan yang tepat, operasi palu sulit dilakukan.
Selalu pastikan Anda memiliki pijakan yang kuat. Pastikan tidak ada seorang pun di bawah saat menggunakan alat di lokasi tinggi.
Pegang alat dengan kuat dengan kedua tangan.
Jauhkan tangan dari bagian yang bergerak.
Jangan biarkan alat berjalan. Operasikan alat hanya saat dipegang dengan tangan.
Jangan arahkan alat ke siapa pun di area tersebut saat beroperasi. Mata bor dapat terbang keluar dan melukai seseorang dengan serius.
Jangan sentuh mata bor atau bagian yang dekat dengan mata bor segera setelah operasi; mereka mungkin sangat panas dan dapat membakar kulit Anda.
Beberapa bahan mengandung bahan kimia yang mungkin beracun. Berhati-hatilah untuk mencegah inhalasi debu dan kontak kulit. Ikuti data keselamatan pemasok material.

JANGAN biarkan kenyamanan atau keakraban dengan produk (yang diperoleh dari penggunaan berulang) menggantikan kepatuhan ketat terhadap aturan keselamatan untuk produk subjek. PENYALAHGUNAAN atau kegagalan untuk mengikuti aturan keselamatan yang dinyatakan dalam buku petunjuk ini dapat menyebabkan cedera pribadi yang serius.

Simbol

Berikut ini adalah simbol yang digunakan untuk alat.

	volt
	arus searah
	kecepatan tanpa beban
	putaran atau gerakan timbal balik per menit
	jumlah pukulan

INSTRUKSI KESELAMATAN PENTING UNTUK KARTRID BATERAI

Sebelum menggunakan kartrid baterai, baca semua instruksi dan tanda peringatan pada (1) pengisi daya baterai, (2) baterai, dan (3) produk yang menggunakan baterai.
Jangan membongkar kartrid baterai.
Jika waktu pengoperasian menjadi sangat singkat, segera hentikan pengoperasian. Ini dapat mengakibatkan risiko panas berlebih, kemungkinan luka bakar, dan bahkan ledakan.
Jika elektrolit masuk ke mata Anda, bilas dengan air bersih dan segera dapatkan bantuan medis. Ini dapat mengakibatkan hilangnya penglihatan Anda.
Jangan melakukan korsleting pada kartrid baterai:
1. Jangan menyentuh terminal dengan bahan konduktif apa pun.
2. Hindari menyimpan kartrid baterai dalam wadah dengan benda logam lain seperti paku, koin, dll.
3. Jangan biarkan kartrid baterai terkena air atau hujan.

Korsleting baterai dapat menyebabkan aliran arus yang besar, panas berlebih, kemungkinan luka bakar, dan bahkan kerusakan.

Jangan menyimpan alat dan kartrid baterai di lokasi di mana suhu dapat mencapai atau melebihi 50 ﾟ C (122 ﾟ F).
Jangan membakar kartrid baterai meskipun rusak parah atau benar-benar aus. Kartrid baterai dapat meledak dalam api.
Berhati-hatilah agar tidak menjatuhkan atau memukul baterai.
Jangan gunakan baterai yang rusak.
Ikuti peraturan setempat Anda terkait dengan pembuangan baterai.

Tips untuk mempertahankan masa pakai baterai maksimum

Isi daya kartrid baterai sebelum benar-benar habis.
Selalu hentikan pengoperasian alat dan isi daya kartrid baterai saat Anda melihat daya alat berkurang.
Jangan pernah mengisi ulang kartrid baterai yang terisi penuh.
Pengisian berlebihan memperpendek masa pakai baterai.
Isi daya kartrid baterai dengan suhu ruangan pada 10°C - 40°C (50°F - 104°F). Biarkan kartrid baterai yang panas menjadi dingin sebelum mengisi dayanya.
Isi daya kartrid baterai sekali setiap enam bulan jika Anda tidak menggunakannya untuk jangka waktu yang lama.

DESKRIPSI FUNGSIONAL

Selalu pastikan alat dimatikan dan kartrid baterai dilepas sebelum menyesuaikan atau memeriksa fungsi pada alat.

Memasang atau melepas kartrid baterai

Selalu matikan alat sebelum memasang atau melepas kartrid baterai.
Pegang alat dan kartrid baterai dengan kuat saat memasang atau melepas kartrid baterai. Kegagalan memegang alat dan kartrid baterai dengan kuat dapat menyebabkan keduanya terlepas dari tangan Anda dan mengakibatkan kerusakan pada alat dan kartrid baterai serta cedera pribadi.

Untuk melepas kartrid baterai, geser dari alat sambil menggeser tombol di bagian depan kartrid.
Untuk memasang kartrid baterai, sejajarkan lidah pada kartrid baterai dengan alur di dalam rumah dan geser ke tempatnya. Masukkan sepenuhnya hingga terkunci di tempatnya dengan sedikit bunyi klik. Jika Anda dapat melihat indikator merah di sisi atas tombol, itu tidak terkunci sepenuhnya.

Indikator merah
Tombol
Kartrid baterai

Selalu pasang kartrid baterai sepenuhnya hingga indikator merah tidak terlihat. Jika tidak, dapat secara tidak sengaja jatuh dari alat, menyebabkan cedera pada Anda atau orang di sekitar Anda.
Jangan memasang kartrid baterai secara paksa. Jika kartrid tidak masuk dengan mudah, itu tidak dimasukkan dengan benar.

Sistem perlindungan baterai

(Baterai litium-ion dengan tanda bintang)

Tanda bintang

Baterai litium-ion dengan tanda bintang dilengkapi dengan sistem perlindungan. Sistem ini secara otomatis memutus daya ke alat untuk memperpanjang masa pakai baterai.
Alat akan otomatis berhenti selama pengoperasian jika alat dan/atau baterai ditempatkan di bawah salah satu kondisi berikut:

Terlalu banyak beban:
Alat dioperasikan dengan cara yang menyebabkan alat menarik arus yang sangat tinggi.
Dalam situasi ini, lepaskan sakelar pemicu pada alat dan hentikan aplikasi yang menyebabkan alat menjadi kelebihan beban. Kemudian tarik sakelar pemicu lagi untuk memulai ulang.
Jika alat tidak menyala, baterai terlalu panas. Dalam situasi ini, biarkan baterai dingin sebelum menarik sakelar pemicu lagi.
Tegangan baterai rendah:
Kapasitas baterai yang tersisa terlalu rendah dan alat tidak akan beroperasi. Dalam situasi ini, lepaskan dan isi ulang baterai.

Aksi sakelar

Sebelum memasukkan kartrid baterai ke dalam alat, selalu periksa untuk memastikan bahwa pemicu sakelar berfungsi dengan baik dan kembali ke posisi "OFF" (MATI) saat dilepaskan.

Untuk memulai alat, cukup tarik pemicu sakelar. Kecepatan alat ditingkatkan dengan meningkatkan tekanan pada pemicu sakelar. Lepaskan pemicu sakelar untuk berhenti.

Pemicu sakelar

Rem elektrik

Alat ini dilengkapi dengan rem elektrik. Jika alat secara konsisten gagal berhenti dengan cepat setelah pemicu sakelar dilepas, periksakan alat di pusat servis Makita.

Aksi sakelar pembalik

Alat ini memiliki sakelar pembalik untuk mengubah arah rotasi. Tekan tuas sakelar pembalik dari sisi A untuk rotasi searah jarum jam atau dari sisi B untuk rotasi berlawanan arah jarum jam.
Saat tuas sakelar pembalik berada di posisi netral, pemicu sakelar tidak dapat ditarik.

Tuas sakelar pembalik

Selalu periksa arah rotasi sebelum pengoperasian.
Gunakan sakelar pembalik hanya setelah alat berhenti sepenuhnya. Mengubah arah rotasi sebelum alat berhenti dapat merusak alat.
Saat tidak mengoperasikan alat, selalu atur tuas sakelar pembalik ke posisi netral.

Memilih mode aksi

Rotasi dengan pemukulan
Untuk pengeboran di beton, pasangan bata, dll., tekan tombol pengunci dan putar kenop pengubah mode aksi ke simbol . Gunakan mata bor berujung tungsten-karbida.

Tombol pengunci
Rotasi dengan pemukulan
Kenop pengubah mode aksi

Rotasi saja
Untuk pengeboran di kayu, logam, atau bahan plastik, tekan tombol pengunci dan putar kenop pengubah mode aksi ke simbol . Gunakan mata bor pilin atau mata bor kayu.

Rotasi saja

Pemukulan saja
Untuk operasi pengikiran, penskalaan, atau pembongkaran, tekan tombol pengunci dan putar kenop pengubah mode aksi ke simbol . Gunakan ujung tumpul, pahat dingin, pahat penskalaan, dll.

Pemukulan saja

Jangan memutar kenop pengubah mode aksi saat alat sedang berjalan. Alat akan rusak.
Untuk menghindari keausan cepat pada mekanisme pengubah mode, pastikan bahwa kenop pengubah mode aksi selalu ditempatkan secara positif di salah satu dari tiga posisi mode aksi.

Pembatas torsi

Pembatas torsi akan bekerja ketika tingkat torsi tertentu tercapai. Motor akan terlepas dari poros output. Ketika ini terjadi, mata bor akan berhenti berputar.

Segera setelah pembatas torsi bekerja, matikan alat segera. Ini akan membantu mencegah keausan dini pada alat.
Gergaji lubang tidak dapat digunakan dengan alat ini. Mereka cenderung mencubit atau menangkap dengan mudah di dalam lubang. Ini akan menyebabkan pembatas torsi bekerja terlalu sering.

PERAKITAN

Selalu pastikan alat dimatikan dan kartrid baterai dilepas sebelum melakukan pekerjaan apa pun pada alat.

Pegangan samping (pegangan tambahan)

Selalu gunakan pegangan samping untuk memastikan keselamatan pengoperasian.

Pasang pegangan samping sehingga gigi pada pegangan pas di antara tonjolan pada laras alat. Kemudian kencangkan pegangan dengan memutar searah jarum jam pada posisi yang diinginkan. Dapat diayunkan 360° sehingga dapat diamankan pada posisi apa pun.

Dasar pegangan
Pegangan samping
Kendurkan
Kencangkan
Gigi
Tonjolan

Gemuk mata bor

Oleskan kepala shank mata bor sebelumnya dengan sedikit gemuk mata bor (sekitar 0,5 -1 g; 0,02 - 0,04 oz.). Pelumasan chuck ini memastikan aksi yang lancar dan masa pakai yang lebih lama.

Memasang atau melepas mata bor

Bersihkan shank mata bor dan oleskan gemuk mata bor sebelum memasang mata bor.

Shank mata bor
Gemuk mata bor

Masukkan mata bor ke dalam alat. Putar mata bor dan dorong ke dalam hingga terpasang.

Mata bor
Penutup chuck

Jika mata bor tidak dapat didorong masuk, lepaskan mata bor. Tarik penutup chuck ke bawah beberapa kali. Kemudian masukkan mata bor lagi. Putar mata bor dan dorong ke dalam hingga terpasang.
Setelah memasang, selalu pastikan bahwa mata bor terpasang dengan aman di tempatnya dengan mencoba menariknya keluar.
Untuk melepas mata bor, tarik penutup chuck ke bawah sepenuhnya dan tarik mata bor keluar.

Mata bor
Penutup chuck

Sudut mata bor (saat mengikir, menskalakan, atau membongkar)

Simbol O
Kenop pengubah mode aksi

Mata bor dapat diamankan pada sudut yang diinginkan. Untuk mengubah sudut mata bor, tekan tombol pengunci dan putar kenop pengubah mode aksi ke simbol O. Putar mata bor ke sudut yang diinginkan.
Tekan tombol pengunci dan putar kenop pengubah mode aksi ke simbol . Kemudian pastikan bahwa mata bor terpasang dengan aman di tempatnya dengan memutarnya sedikit.

Pengukur kedalaman

Pengukur kedalaman nyaman untuk mengebor lubang dengan kedalaman yang seragam. Kendurkan pegangan samping dan masukkan pengukur kedalaman ke dalam lubang di pegangan samping. Sesuaikan pengukur kedalaman ke kedalaman yang diinginkan dan kencangkan pegangan samping.

Pengukur kedalaman

CATATAN:

Pengukur kedalaman tidak dapat digunakan pada posisi di mana pengukur kedalaman membentur rumah roda gigi.

Cangkir debu

Gunakan cangkir debu untuk mencegah debu jatuh di atas alat dan pada diri Anda saat melakukan operasi pengeboran di atas kepala. Pasang cangkir debu ke mata bor seperti yang ditunjukkan pada gambar. Ukuran mata bor yang dapat dipasang ke cangkir debu adalah sebagai berikut.

Cangkir debu

	Diameter mata bor
Cangkir debu 5	6 mm (1/4") - 14,5 mm (9/16")
Cangkir debu 9	12 mm (15/32") - 16 mm (5/8")

OPERASI

Operasi pengeboran palu

Atur kenop pengubah mode aksi ke simbol . Posisikan mata bor di lokasi yang diinginkan untuk lubang, lalu tarik pemicu sakelar.
Jangan paksa alat. Tekanan ringan memberikan hasil terbaik. Pertahankan alat pada posisinya dan cegah agar tidak tergelincir dari lubang.
Jangan memberikan lebih banyak tekanan saat lubang tersumbat oleh serpihan atau partikel. Sebagai gantinya, jalankan alat dalam keadaan idle, lalu keluarkan mata bor sebagian dari lubang. Dengan mengulangi ini beberapa kali, lubang akan dibersihkan dan pengeboran normal dapat dilanjutkan.

Ada gaya puntir yang luar biasa dan tiba-tiba yang diberikan pada alat/mata bor pada saat terobosan lubang, ketika lubang tersumbat oleh serpihan dan partikel, atau ketika mengenai batang penguat yang tertanam di dalam beton. Selalu gunakan pegangan samping (pegangan tambahan) dan pegang alat dengan kuat oleh pegangan samping dan pegangan sakelar selama pengoperasian. Kegagalan untuk melakukannya dapat mengakibatkan hilangnya kendali atas alat dan potensi cedera parah.

CATATAN:
Eksentrisitas dalam rotasi mata bor dapat terjadi saat mengoperasikan alat tanpa beban. Alat secara otomatis memusatkan dirinya sendiri selama pengoperasian. Ini tidak memengaruhi presisi pengeboran.

Bola peniup

(aksesori opsional)
Setelah mengebor lubang, gunakan bola peniup untuk membersihkan debu dari lubang.

Bola peniup

Mengikir/Menskala/Membongkar

Atur kenop pengubah mode aksi ke simbol . Pegang alat dengan kuat dengan kedua tangan. Nyalakan alat dan berikan sedikit tekanan pada alat agar alat tidak terpental, tidak terkendali. Menekan sangat keras pada alat tidak akan meningkatkan efisiensi.

Pengeboran di kayu atau logam

Gunakan rakitan chuck bor opsional. Saat memasangnya, lihat "Memasang atau melepas mata bor" yang dijelaskan di halaman sebelumnya.
Atur kenop pengubah mode aksi sehingga penunjuk mengarah ke simbol .

Adaptor chuck
Chuck bor tanpa kunci

Lengan
Cincin

Jangan pernah menggunakan "rotasi dengan pemukulan" saat rakitan chuck bor dipasang pada alat. Rakitan chuck bor dapat rusak. Selain itu, chuck bor akan lepas saat membalik alat.
Menekan terlalu keras pada alat tidak akan mempercepat pengeboran. Bahkan, tekanan berlebihan ini hanya akan merusak ujung mata bor Anda, mengurangi kinerja alat, dan memperpendek masa pakai alat.
Ada gaya puntir yang luar biasa yang diberikan pada alat/mata bor pada saat terobosan lubang. Pegang alat dengan kuat dan berhati-hatilah saat mata bor mulai menembus benda kerja.
Mata bor yang macet dapat dilepas dengan mudah dengan mengatur sakelar pembalik ke rotasi terbalik untuk memutar keluar. Namun, alat dapat mundur tiba-tiba jika Anda tidak memegangnya dengan kuat.
Selalu amankan benda kerja kecil di dalam ragum atau perangkat penahan serupa.

PEMELIHARAAN

Selalu pastikan alat dimatikan dan kartrid baterai dilepas sebelum mencoba melakukan inspeksi atau pemeliharaan.
Jangan pernah menggunakan bensin, benzena, tiner, alkohol, atau sejenisnya. Perubahan warna, deformasi, atau retakan dapat terjadi.

Mengganti sikat karbon

Lepas dan periksa sikat karbon secara teratur. Ganti saat aus hingga batas tanda. Jaga agar sikat karbon tetap bersih dan bebas meluncur di dalam dudukannya. Kedua sikat karbon harus diganti pada waktu yang sama. Gunakan hanya sikat karbon yang identik.

Batas tanda

Gunakan obeng untuk melepas tutup dudukan sikat. Keluarkan sikat karbon yang aus, masukkan yang baru, dan kencangkan tutup dudukan sikat.

Obeng
Tutup dudukan sikat

Setelah mengganti sikat, masukkan kartrid baterai ke dalam alat dan hancurkan sikat dengan menjalankan alat tanpa beban selama sekitar 1 menit. Kemudian periksa alat saat berjalan dan operasi rem elektrik saat melepaskan pelatuk sakelar. Jika rem elektrik tidak berfungsi dengan baik, mintalah pusat layanan Makita setempat untuk perbaikan.
Untuk menjaga KEAMANAN dan KEANDALAN produk, perbaikan, pemeliharaan, atau penyesuaian lainnya harus dilakukan oleh Pusat Servis Resmi atau Pabrik Makita, selalu menggunakan suku cadang pengganti Makita.

AKSESORIS OPSIONAL

Aksesori atau perlengkapan ini direkomendasikan untuk digunakan dengan alat Makita Anda yang ditentukan dalam manual ini. Penggunaan aksesori atau perlengkapan lainnya dapat menimbulkan risiko cedera pada orang. Hanya gunakan aksesori atau perlengkapan untuk tujuan yang dinyatakan.

Jika Anda memerlukan bantuan untuk detail lebih lanjut mengenai aksesori ini, tanyakan kepada Pusat Servis Makita setempat.
